Особенности
• 2 входа, 1 релейный выход, 1 вход-тампер
• Интерфейс подключения: RS-485
• Индикация: светодиодная LED (красная/зеленая)
• Без клавиатуры
• Электропитание: 12 … 27VAC, 50/60Hz; 10 ... 34VDC
• RFID стандарт: Multy RFID Device (NFC ready)

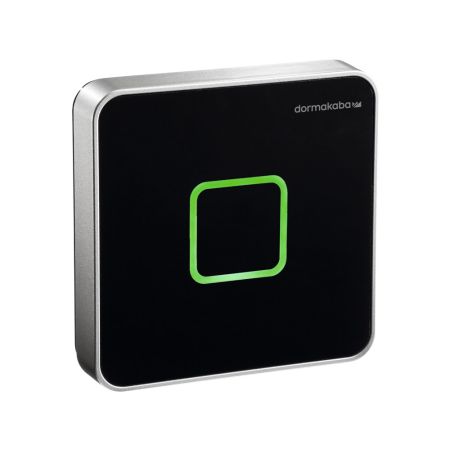

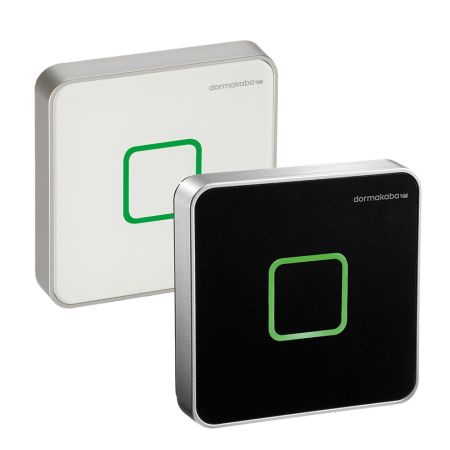

• Цвет: Черный корпус (RAL 9005) или белый корпус (RAL 9016)

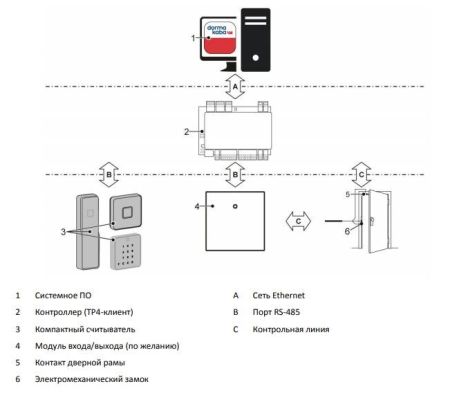

Устройство используется в системе контроля доступа на нижнем уровне.
Самый высокий уровень – системное программное обеспечение. Программное обеспечение используется для управления правами доступа и подключенными компонентами. На среднем уровне контроллеры применяют функции проверки и контроля.
Устройство записывает регистрацию пользователей. Регистрация может быть выполнена следующими способами:
• RFID-носитель
Устройство бесконтактно считывает данные с носителей опознавательных знаков.
• Мобильный доступ
Устройство получает данные со смартфона через интерфейс Bluetooth или NFC.
Данные отправляются контроллеру. Контроллер проверяет разрешения. О результате проверки сообщается визуально и звуковым сигналом на устройстве. Доступ предоставляется через выход, если операция разрешена. Связь между устройством и контроллером осуществляется по шине RS485.
Устройство оснащено MRD (Мульти-считывающим устройством). Хост-система определяет, какая поддерживается технология RFID-носителей (MIFARE или LEGIC).
Корпус выпускается в двух исполнениях:
• Скрытый монтаж кабеля. Установка осуществляется с помощью распределительной коробки (скрытого монтажа или в полой стене). Кабель вводится сзади. Задняя стенка (плоская). Уплотнительная прокладка.
• Поверхностный монтаж кабеля. Кабель вводится снизу или сбоку. Дистанционная рамка (глубокая).
Технические данные:
• Передача данных:
- RFID
- Опция мобильного доступа: NFC
• Корпус:
- Дистанционная рамка/задняя стенка PC-ABS
- Рама корпуса: PC-ABS
- Передняя панель: PMMA
• Габаритные размеры:
- Компактный считыватель с задней стенкой: 88.5х88.5х19.4 мм
- Компактный считыватель с дистанционной рамкой (по желанию): 88.5х88.5х26.4 мм
• Схема соединений: quickwire™. Вся проводка на задней стенке. Тип соединений – винтовые разъемы (разъем и штекер). Макс. нагрузка реле: 2 A
Питание
Допускается использование только тех блоков питания, которые соответствуют следующим требованиям: LPS (источник питания ограниченной мощности) и SELV (безопасное сверхнизкое напряжение) в соответствии с IЕС/EN/UL/CSA 60950-1 или ES1 и PS2 в соответствии с IЕС/EN/UL/CSA 62368-1.
• Входное напряжение, без внешней проводки:
- 12-27 В перем.ток (50/60 Гц) или
- 10-34 В пост.ток
• Потребляемая мощность/теплоотдача: не более 2,2 Вт
• Часы: Без источника питания часы работают не менее 120 часов (после как минимум 10 минут работы)
Интерфейсы
• HF RFID: Встроенная антенна
• RS-485:
- Для подключения к родительскому управляющему устройству
- Протокол KCP; электрически изолирован, 2-проводной
- Скорость передачи информации в бодах: 19 200 бод
- 8 битов данных, положительная четность, 1 стоп-бит
- Оконечное сопротивление для проводки шины или "звезды"
- Обращение к 1-8
- Интерфейс программатора: Для обновления прошивки или подключения программатора
Входы и выходы
• 2 бинарных входа:
- С внутренним источником питания и общим заземлением для подключения сухих контактов
- Не более 5 В пост.ток
- Контроль электролинии (можно отключить)
• 1 релейный выход:
- Переключающий контакт: макс. 34 В пост.ток/60 Вт или макс. 27 В перем.ток/60 ВА
- Циклы включения и выключения при 30 В пост.ток / 1А обычно 500 000 (по спецификации VdS 2358 – 200 000)
- Циклы включения и выключения при 30 В пост.ток / 2А обычно 100 000
Условия окружающей среды
• Класс защиты в соответствии с IEC 60529:
- IP54 (кабель скрытого монтажа с уплотнительной прокладкой)
- IP40 (кабель поверхностного монтажа)
• Относительная влажность: 5% - 85%, без конденсации
• Температура окружающей среды:
- -25 °C - +70 °C (эксплуатация)
- -40 °C - +85 °C (хранение)
Данный продукт соответствует следующим стандартам:
• EN 62368-1:2014 + A11:2017
• EN 301489-1 V2.1.1
• EN 301489-3 V2.1.0 Проект
• EN 300330 V2.1.1
• EN 50364:2010
• EN 60529:2014-09 в соответствии с положениями директивы ЕС 2014/53/EU – Директива о радиотехническом оборудовании (RED)
• RoHS: Данное устройство соответствует правилам, приведенным в Директиве 2011/65/EU Европейского парламента и Совета от 8 июня 2011 года об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании.
• UL 294:2013
• UL62368-1:2014
• CAN/CSA-22.2 № 62368-1:2014
• FCC ID NVI-KCR9104-L1

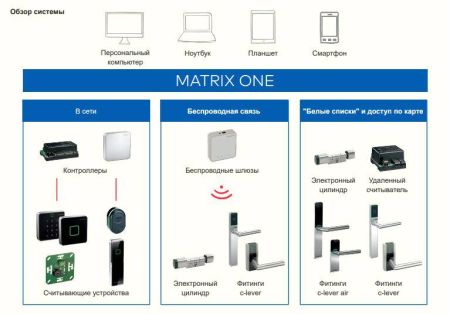

Аппаратные компоненты и программное обеспечение MATRIX ONE
MATRIX ONE предлагает широкий ассортимент различных дверных компонентов.
Регистрационный модуль 90 00
Антенна для чтения карт Mifare/Legic 90 00 может быть встроена в корпуса, изготовленные на заказ или скрыто смонтирована на точке доступа.
Компонент встраивается во многие европейские линейки электрофурнитуры (например, Jung, Gira, Merten, Feller и т. Д.).
Мы также предлагаем индивидуальные проекты для Siedle.
Регистрационные модули (считыватели)
Антенна 90 01 выполнена в виде компактного устройства в инновационном дизайне.
Антенну 90 02 с износостойкой PINклавиатурой можно использовать в помещении или на улице.
Блок регистрации 90 03 в ультра-компактном дизайне.
Считыватель настольный 91 08
Регистрационные модули 90 04 и 91 10
Антенна 90 04 отличается тонкой и компактной конструкцией, и может быть установлена непосредственно на дверные рамы из металла, дерева или пластика, легко вписываясь в современные строительные конструкции.
Водонепроницаемое и надежное устройство также подходит для использования на открытом воздухе.
Считыватель 91 10
c-lever compact
Это универсальное электронное решение заменяет механические ручки и полностью независимо от цилиндра, поэтому в большинстве случаев нет необходимости менять существующий замок
c-lever pro
Надежная и практичная конструкция c-lever отличается классическим дизайном и удобством в использовании. Устройство совместимо с большинством существующих врезных замков, поэтому в большинстве случаев нет необходимости менять ранее смонтированный замок.
Электронный цилиндр
Энергоэффективная электроника считывает RFID-идентификаторы (Mifare/Legic), проверяет права доступа и открывает дверь для входа.
Различные варианты по форме и размерам обеспечивают оптимальное решение для любого типа дверей.
Контроллер 92 00
Менеджер двери 9200, это эффективный сетевой элемент управления, способный, управлять и контролировать до 10 дверей в зависимости от системного решения. Для расширения функционала управления исполнительными устройствами или охранной сигнализацией устройство
дополняется электронными модулями контроля входов и выходов.
Контроллер 92 30
Сетевой менеджер двери 9230 оптимизирован для удаленных точек доступа.
К устройству подключаются два регистрационных модуля или два считывателя сторонних производителей.
Устройство может питаться по PoE.
Cдержанный дизайн корпуса хорошо сочетается с любой конструкцией здания.
Беспроводной шлюз 90 40
Права доступа для беспроводных точек могут быть предоставлены и снова отозваны за считанные секунды.
|
Бренд считывателя
|
dormakaba |
|
Тип считывателя
|
Для СКУД |
|
Вид считывателя
|
Бесконтактный RFID |
|
Исполнение
|
Для помещений |
|
Материал корпуса
|
ABS пластик |
|
Интерфейс связи с контроллером
|
RS-485 |
|
Количество поддерживаемых форматов
|
Мультиформатный |
|
Поддерживаемые форматы
|
Мультиформатный, Mifare Classic, NFC, Legic |
|
Сетевой интерфейс
|
Ethernet 10/100M |
|
Рабочая частота
|
13.56 МГц (HF) |
|
Клавиатура
|
Нет |
|
Индикация
|
Световая/Звуковая |
|
Датчик вскрытия корпуса
|
Есть |
|
Напряжение питания
|
10...30 В |
|
Питание по PoE
|
Есть |
|
Потребляемая мощность, макс.
|
2.2 Вт |
|
Потребляемый ток, макс.
|
2 А |
|
Габариты
|
88.5х88.5х19.4 мм |
|
Рабочая температура
|
от -25°C до +70°C |
|
Рабочая влажность
|
не выше 85% без конденсации |
|
Класс защиты (IP)
|
IP54 |
|
Цвет
|
Белый, черный |
|
Гарантия
|
1 год |
|
Страна производства
|
Германия |
