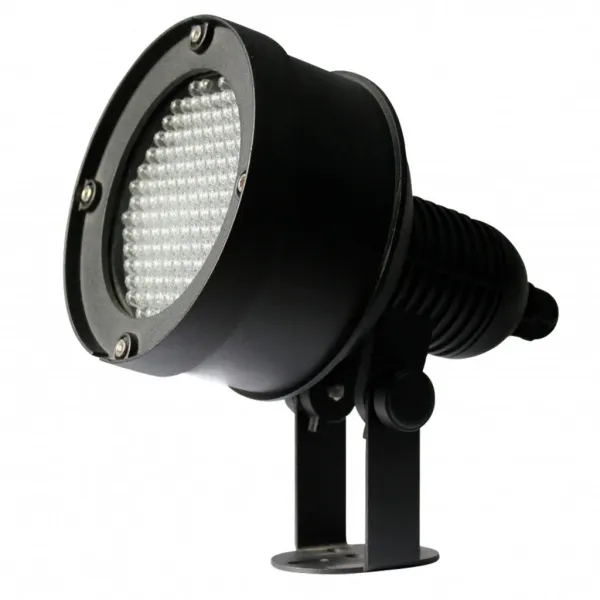

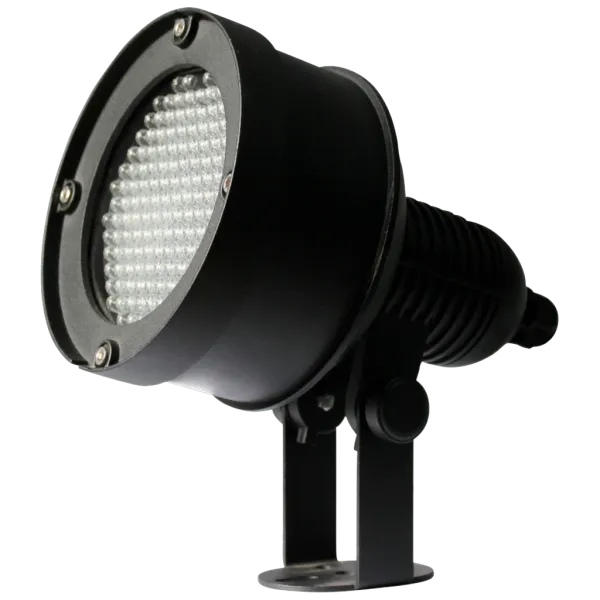

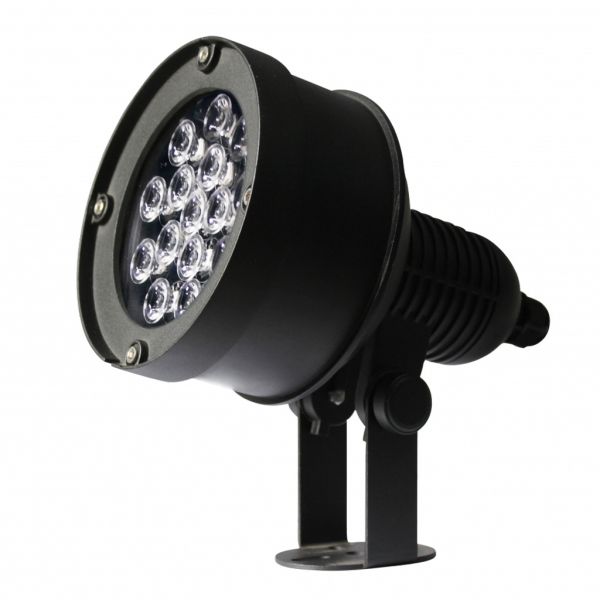

ИК подсветка

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
