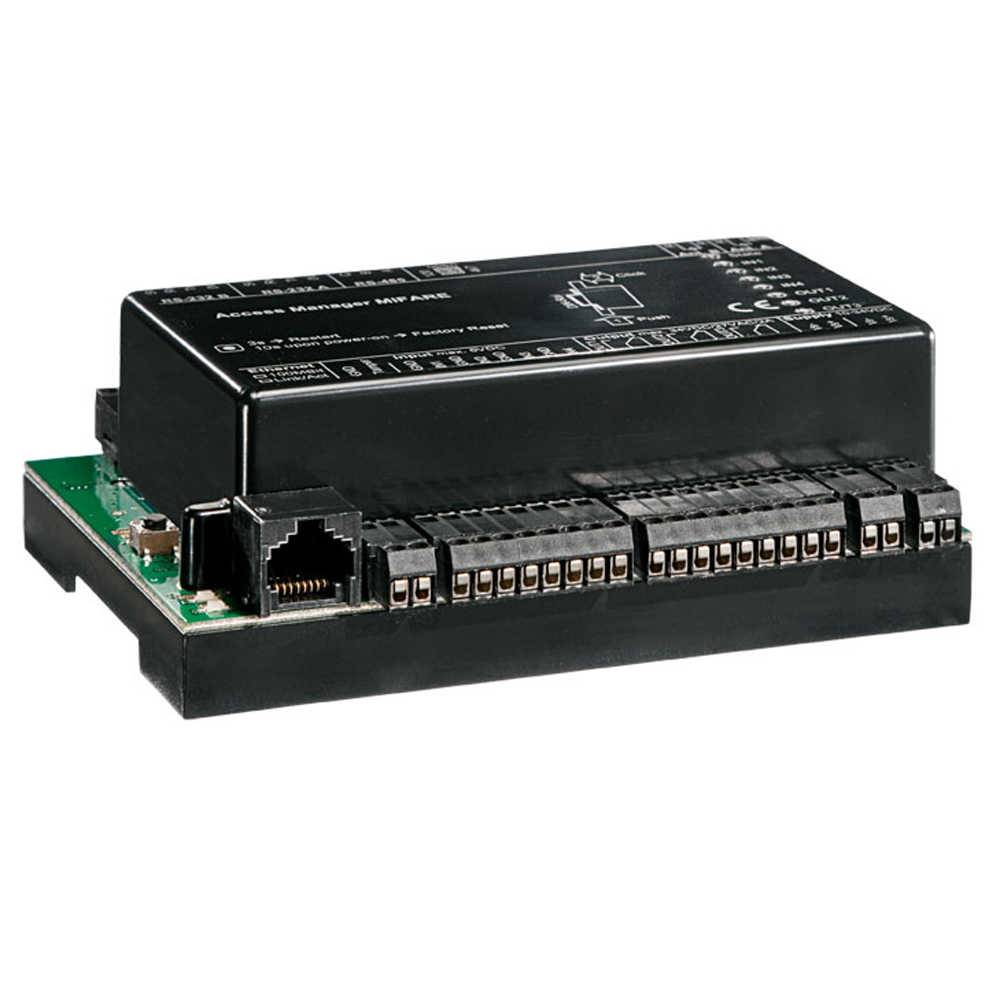

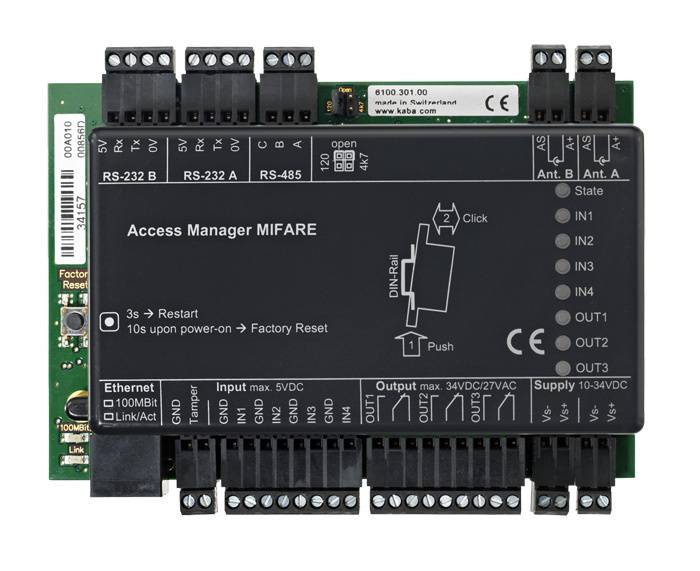

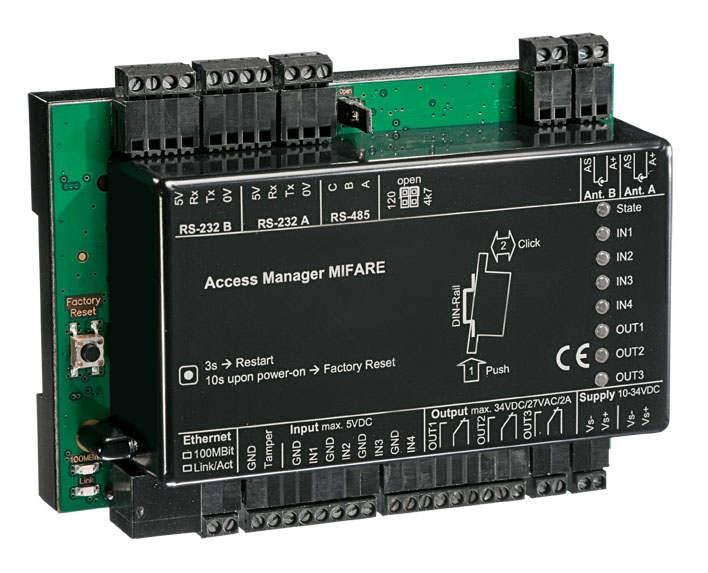

Контроллер сетевой Kaba 9200-K7 MRD, для работы с ПО MATRIX ONE

Сетевой контроллер 9200-K7 MRD, для работы с ПО MATRIX ONE (прошивка TP4), модификация "for CEERT".

Особенности
• Сетевой контроллер 9200-K7 MRD, для работы с ПО MATRIX ONE (прошивка TP4), модификация "for CEERT".
• Подключение по коаксиальному кабелю до 2 антенн-считывателей
• Интерфейс периферии: RS-485 (до 15 точек доступа/30 считывателей)
• 4 входа, 1 вход-тампер, 3 релейных выхода
• Интерфейс подключения к серверу: Ethernet 10/100 Mbit/s (IPv4)
• Электропитание: 10 – 34V DC
• Тип считывателя: Multy RFID Device
• Исполнение: крепление на DIN-рейку
• Цвет: Черный (RAL 9005)

Контроллер Access Manager предназначен для работы в составе сетевых и автономных СКУД в качестве децентрализованного управляющего элемента для
обеспечения санкционированного прохода на охраняемую зону.
Контроллер обладает следующей функциональностью:

Контроль доступа
• Мониторинг и управление 2-мя регистрационными антеннами
• Управление оптическими и акустическими сигналами регистрационных антенн
• Подключение до 2-х устройств по последовательному интерфейсу RS-232
• Мониторинг и управление до 8-ми удаленными/компактными считывателями, подключенными по интерфейсу RS485.
• Автономная проверка и принятие решения о проходе по предъявлении пользовательских карт / по номеру (сайт-коду) с учетом временных настроек:
- Память до 50000 карт пользователей
- Память до 10 кодов на проход без предъявления карт
- Память до 100 временных зон и 31 исключения
- Журнал на 20000 событий
• Поддержка технологии CardLink: обновление прав, валидация, девалидация

Следующие функции доступны в режиме связи с центральным сервером:
• Мониторинг нахождения в помещении
• Баланс количества пользователей в зоне
• Ручная фото верификация
• Управление парковкой
• Обновление CardLink
• Детектирование дубликатов карт посредством CardLink валидации
• Детектирование дубликатов карт при изменении ключа производства карт (часть концепции безопасности ARIOS, только для версии с Mifare)

Дверной менеджмент
• Управление несколькими независимыми проходами
• Настраиваемый дневной (открытый) режим двери
• Несколько независимых шлюзовых проходов
• Управление тревожными реле
• Управление различными видами замков и защелок, турникетами, раздвижными дверями, шлюзовыми кабинами и т.п.
• Поддержка подключенных кнопок выхода и контактов блокировки
• Режим, при котором доступ разрешен, только пока карта находится в области считывателя
• Возможность генерации сигналов при разрешении доступа

Функции управления и мониторинг
• Мониторинг дверных, ригельных, нажимных и т.п. контактов, проходных датчиков
• Мониторинг тамперных контактов при установке контроллера в шкаф
• Мониторинг оконных датчиков, фотоэлементов, датчиков движения и т.п.
• Управление по времени освещением, открытием/закрытием шлагбаумов, ворот, рольставней и т.п.
• Дневной/ночной режим работы
• Управление лифтом, также в комплексе со СКУД
• Ручная фото верификация
• Проход только при двойном предъявлении карт
• Открытие по коду
• Проверка по принципу генератора случайных чисел
• Шлюзование
• Простая регистрация времени

Технические данные:
Механика
• Монтаж Внутри помещений на DIN-рейку 125 мм по EN 50022

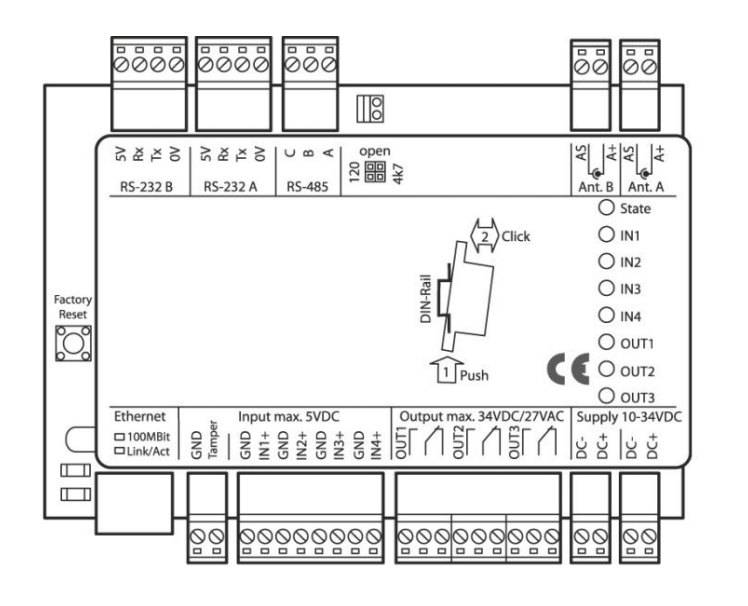

• Корпус Пластик ABS с нанесенной схемой подключения
• Класс воспламенения HB (UL94)
• Габаритные размеры 125х99х45 мм
• Вес не более 0,5 кг
• Клеммные разъемы Винтовые, отсоединяемые
Напряжение питания
• Входное напряжение 10 … 34 В постоянного тока
• Мощность типовая - 3,6 Вт (360мА), максимальная - 6.5 Вт (650мА)
• Питание RS-232 и модулей расширения 5В постоянного тока, макс. 1А
• Встроенные часы Без напряжения питания максимум 120 часов работы
• PoE (Power over Ethernet) Возможность питания от PoE сплиттера
Входы и выходы
• Цифровые входы I1…I4:
- Макс. 5В постоянного тока
- Мониторинг разрыва и короткого замыкания линии
- Светодиодная индикация состояния
• Релейные выходы OUT1…OUT3
- Полная группа контактов: Макс. 34В DC/2А или 27В AC/2А
- Циклов замыкания при 30В DC/1А – 500 000
- Циклов замыкания при 30В DC/2А – 100 000
- Светодиодная индикация состояния
Условия хранения и эксплуатации
• Температура хранения: -20°…+65°С
• Температура эксплуатации: 0°…+50°С
• Относительная влажность: 0…95% без конденсации
• Класс защиты: IP40

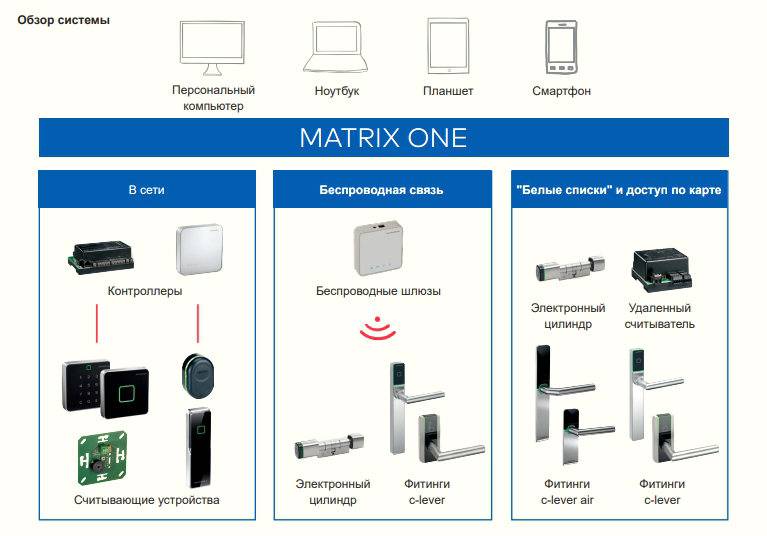

Аппаратные компоненты и программное обеспечение MATRIX ONE
MATRIX ONE предлагает широкий ассортимент различных дверных компонентов.



Регистрационный модуль 90 00
Антенна для чтения карт Mifare/Legic 90 00 может быть встроена в корпуса, изготовленные на заказ или скрыто смонтирована на точке доступа.
Компонент встраивается во многие европейские линейки электрофурнитуры (например, Jung, Gira, Merten, Feller и т. Д.).
Мы также предлагаем индивидуальные проекты для Siedle.

Регистрационные модули (считыватели)
Антенна 90 01 выполнена в виде компактного устройства в инновационном дизайне.
Антенну 90 02 с износостойкой PINклавиатурой можно использовать в помещении или на улице.
Блок регистрации 90 03 в ультра-компактном дизайне.
Считыватель настольный 91 08

Регистрационные модули 90 04 и 91 10
Антенна 90 04 отличается тонкой и компактной конструкцией, и может быть установлена непосредственно на дверные рамы из металла, дерева или пластика, легко вписываясь в современные строительные конструкции.
Водонепроницаемое и надежное устройство также подходит для использования на открытом воздухе.
Считыватель 91 10

c-lever compact
Это универсальное электронное решение заменяет механические ручки и полностью независимо от цилиндра, поэтому в большинстве случаев нет необходимости менять существующий замок

c-lever pro
Надежная и практичная конструкция c-lever отличается классическим дизайном и удобством в использовании. Устройство совместимо с большинством существующих врезных замков, поэтому в большинстве случаев нет необходимости менять ранее смонтированный замок.

Электронный цилиндр
Энергоэффективная электроника считывает RFID-идентификаторы (Mifare/Legic), проверяет права доступа и открывает дверь для входа.
Различные варианты по форме и размерам обеспечивают оптимальное решение для любого типа дверей.

Контроллер 92 00
Менеджер двери 9200, это эффективный сетевой элемент управления, способный, управлять и контролировать до 10 дверей в зависимости от системного решения. Для расширения функционала управления исполнительными устройствами или охранной сигнализацией устройство
дополняется электронными модулями контроля входов и выходов.

Контроллер 92 30
Сетевой менеджер двери 9230 оптимизирован для удаленных точек доступа.
К устройству подключаются два регистрационных модуля или два считывателя сторонних производителей.
Устройство может питаться по PoE.
Cдержанный дизайн корпуса хорошо сочетается с любой конструкцией здания.

Беспроводной шлюз 90 40
Права доступа для беспроводных точек могут быть предоставлены и снова отозваны за считанные секунды.
