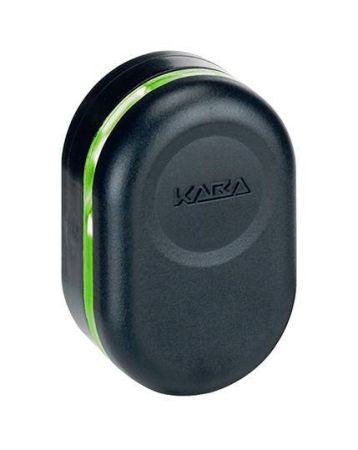

Антенна-считыватель 9003-K4 (48,5 x 32,5 x 18,5 мм), LA-PC.
Особенности
• Подключение: коаксиальный кабель 50 Ом
• Индикация: светодиодная LED (красная/зеленая)
• Без клавиатуры
• RFID антенна
• Исполнение: ультра-компактный дизайн
• Цвет: Черный (RAL 9005)
Устройства этой серии предназначены только для авторизации допуска бесконтактным способом и не имеют цифровых входов или выходов.
Регистраторы извещают пользователей о результатах авторизации при помощи световых сигналов: зеленый – доступ разрешен, красный – в доступе отказано.
Устройства могут работать при температуре окружающей среды от −25 до +70 °C.
Блок регистрации осуществляет считывание с бесконтактных RFID-носителей и запись на них. Он используется для проверки разрешений в системе контроля доступа.
Коаксиальный кабель соединяет блок регистрации с вышестоящим управляющим устройством.
Блок регистрации устанавливается в зоне двери (например, на дверной раме).
Блок регистрации оснащен световым значком (красный/зеленый) и зуммером для подачи оптических и звуковых сигналов.
Блок регистрации может использоваться в сочетании со следующими управляющими устройствами:
• Удаленные считыватели dormakaba 9115 / 9125
• Контроллеры dormakaba 9200 / 9230 / 9232
Место установки
Блок регистрации устанавливается в месте, обоснованном с точки зрения эргономики, например, во входной зоне (дверь). Блок регистрации монтируется непосредственно на стену или дверную раму.
Место установки должно быть защищено от несанкционированного доступа.
Расстояния
Поля RFID, находящиеся в непосредственной близости, могут влиять друг на друга, тем самым уменьшая расстояние чтения и записи. Со всех сторон необходимо оставлять расстояние 20 см между двумя регистрационными блоками, не работающими на одном и том же блоке управления.
Высота установки
Рекомендуемая высота установки - 110 см от верхнего края блока регистрации.
Электромагнитные поля
Не устанавливайте блок регистрации в непосредственной близости от сильных электромагнитных полей, возникающих, например, вокруг источника питания с переключаемым режимом, линий электропередач, за счет регулировки фаз ит.д. Электромагнитные поля могут отрицательно повлиять на эффективность считывания или вызвать сбои, особенно у бесконтактных RFID-считывателей.
Соединительный кабель
Допустимая длина коаксиального кабеля до родительского блока управления:
• не менее 3 м
• не более 30 м
Установочные кабели должны монтироваться заподлицо или в месте, защищенном от несанкционированного доступа.
Во избежание внешних помех коаксиальный кабель не следует прокладывать параллельно линиям электропередачи или другим источникам помех.
Технические данные:
Питание
Блок регистрации получает питание от вышестоящего управляющего устройства посредством коаксиального кабеля.
Источник питания вышестоящего устройства должен соответствовать следующим требованиям: LPS (источник питания ограниченной мощности) и SELV (безопасное сверхнизкое напряжение) в соответствии с IЕС/EN/UL/CSA 60950-1 или ES1 и PS1 в соответствии с IЕС/EN/UL/CSA 62368-1.
Идентификаторы
• Блок регистрации позволяет читать и записывать носители с использованием технологий LEGIC® и MIFARE.
• Родительский блок управления определяет поддерживаемые стандарты RFID.
Интерфейс
• HF RFID
• Шифруемая передача данных
Соединительный кабель
• Коаксиальный кабель типа RG 174/U
• Сопротивление 50 Ом
• Длина кабеля: мин. 3 м, макс. 30 м

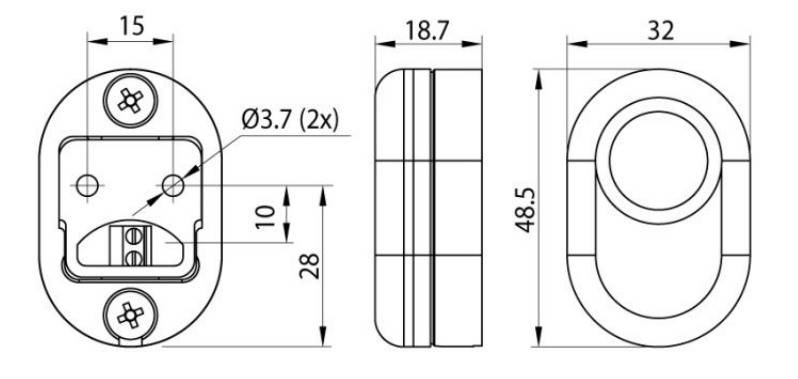

• Габаритные размеры: 32х48,5х18,7 мм
Условия хранения и эксплуатации
• Класс защиты в соответствии с IEC 60529: IP55
• Относительная влажность: 5-95 %, без конденсации
• Температура окружающей среды:
- 25 °C – +70 °C (в эксплуатации)
- -40 °C – +85 °C (на хранении)
Соответствие
• Продукт соответствует положениям директив ЕС
• 2014/53/EU – Директива о радиотехническом оборудовании (RED)
• 2011/65/EU - Ограничение содержания вредных веществ (RoHS)
• EU - Ограничение содержания вредных веществ (RoHS)

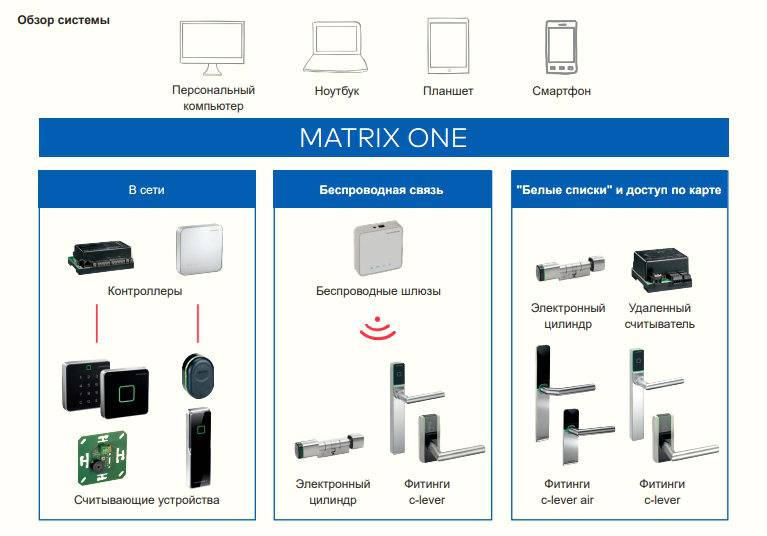

Аппаратные компоненты и программное обеспечение MATRIX ONE
MATRIX ONE предлагает широкий ассортимент различных дверных компонентов.
Регистрационный модуль 90 00
Антенна для чтения карт Mifare/Legic 90 00 может быть встроена в корпуса, изготовленные на заказ или скрыто смонтирована на точке доступа.
Компонент встраивается во многие европейские линейки электрофурнитуры (например, Jung, Gira, Merten, Feller и т. Д.).
Мы также предлагаем индивидуальные проекты для Siedle.
Регистрационные модули (считыватели)
Антенна 90 01 выполнена в виде компактного устройства в инновационном дизайне.
Антенну 90 02 с износостойкой PINклавиатурой можно использовать в помещении или на улице.
Блок регистрации 90 03 в ультра-компактном дизайне.
Считыватель настольный 91 08
Регистрационные модули 90 04 и 91 10
Антенна 90 04 отличается тонкой и компактной конструкцией, и может быть установлена непосредственно на дверные рамы из металла, дерева или пластика, легко вписываясь в современные строительные конструкции.
Водонепроницаемое и надежное устройство также подходит для использования на открытом воздухе.
Считыватель 91 10
c-lever compact
Это универсальное электронное решение заменяет механические ручки и полностью независимо от цилиндра, поэтому в большинстве случаев нет необходимости менять существующий замок
c-lever pro
Надежная и практичная конструкция c-lever отличается классическим дизайном и удобством в использовании. Устройство совместимо с большинством существующих врезных замков, поэтому в большинстве случаев нет необходимости менять ранее смонтированный замок.
Электронный цилиндр
Энергоэффективная электроника считывает RFID-идентификаторы (Mifare/Legic), проверяет права доступа и открывает дверь для входа.
Различные варианты по форме и размерам обеспечивают оптимальное решение для любого типа дверей.
Контроллер 92 00
Менеджер двери 9200, это эффективный сетевой элемент управления, способный, управлять и контролировать до 10 дверей в зависимости от системного решения. Для расширения функционала управления исполнительными устройствами или охранной сигнализацией устройство
дополняется электронными модулями контроля входов и выходов.
Контроллер 92 30
Сетевой менеджер двери 9230 оптимизирован для удаленных точек доступа.
К устройству подключаются два регистрационных модуля или два считывателя сторонних производителей.
Устройство может питаться по PoE.
Cдержанный дизайн корпуса хорошо сочетается с любой конструкцией здания.
Беспроводной шлюз 90 40
Права доступа для беспроводных точек могут быть предоставлены и снова отозваны за считанные секунды. -
Артикул 8040104060216 Тип считывателя Для СКУД Вид считывателя Бесконтактный RFID Исполнение Для помещений Материал корпуса ABS пластик Количество поддерживаемых форматов Двухформатный Поддерживаемые форматы Mifare Classic, Legic Рабочая частота 13.56 МГц (HF) Клавиатура Нет Индикация Световая/Звуковая Габариты 32х48.5х18.7 мм Рабочая температура от -25°C до +70°C Рабочая влажность 5% - 95% без конденсации Цвет Черный Гарантия 1 год Страна производства Германия
