Особенности
• 2 входа, 1 релейный выход, 1 вход-тампер
• Интерфейс подключения: RS-485
• Индикация: светодиодная LED (красная/зеленая)
• Без клавиатуры
• Электропитание: 12 … 27VAC, 50/60Hz; 10 ... 34VDC
• RFID стандарт: Multy RFID Device
• Bluetooth Low Energy (BLE)

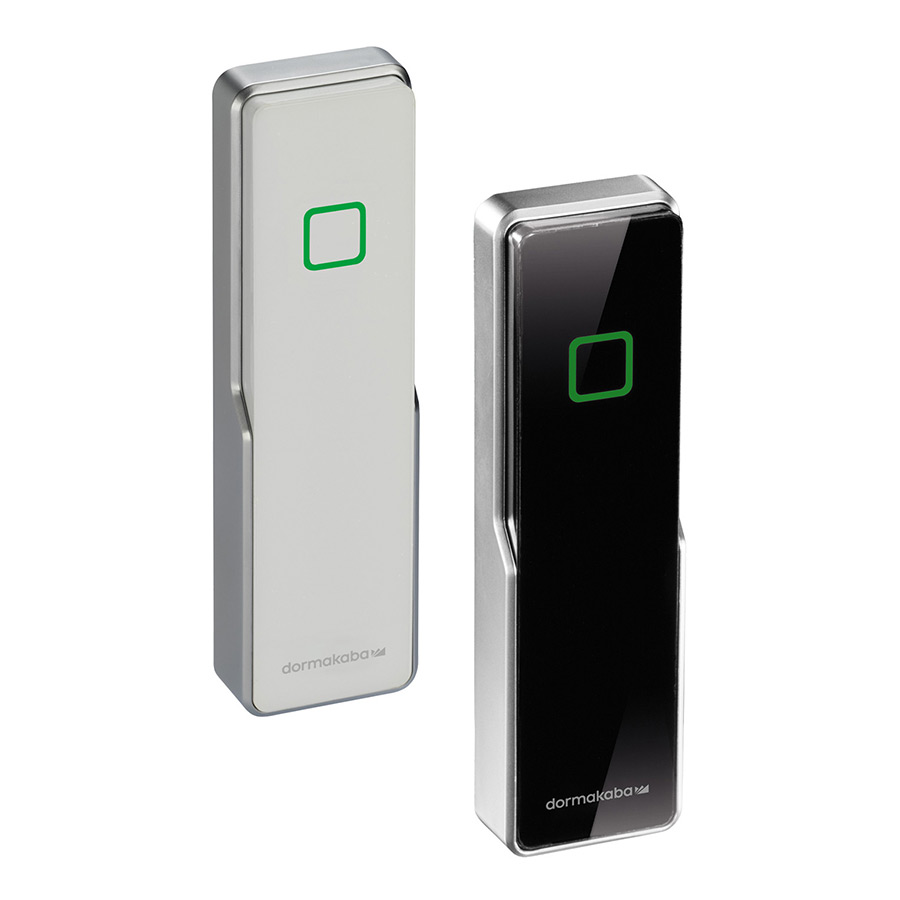

• Цвет: Черный корпус (RAL 9005) или белый корпус (RAL 9016)
Считыватель Compact Reader предназначен для работы в составе сетевых и автономных СКУД в качестве управляющего элемента отдельным проходом в охраняемую зону.
В онлайн-системах считыватель подключается к контроллеру или терминалу учета рабочего времени по интерфейсу RS-485.
Считыватель может использоваться также как автономный элемент управления проходом.
Считыватель имеет встроенный модуль для чтения карт Mifare или LEGIC.
Считыватель обладает следующей функциональностью:
• Возможность установки считывателя на металлическую поверхность.
• Поддержка технологии CardLink: валидация, девалидация.
• Управление одним проходом: подключение дверного контакта и кнопки выхода, встроенное реле для подключения замка или защелки.
• Оптическая и звуковая индикация работы и состояния.

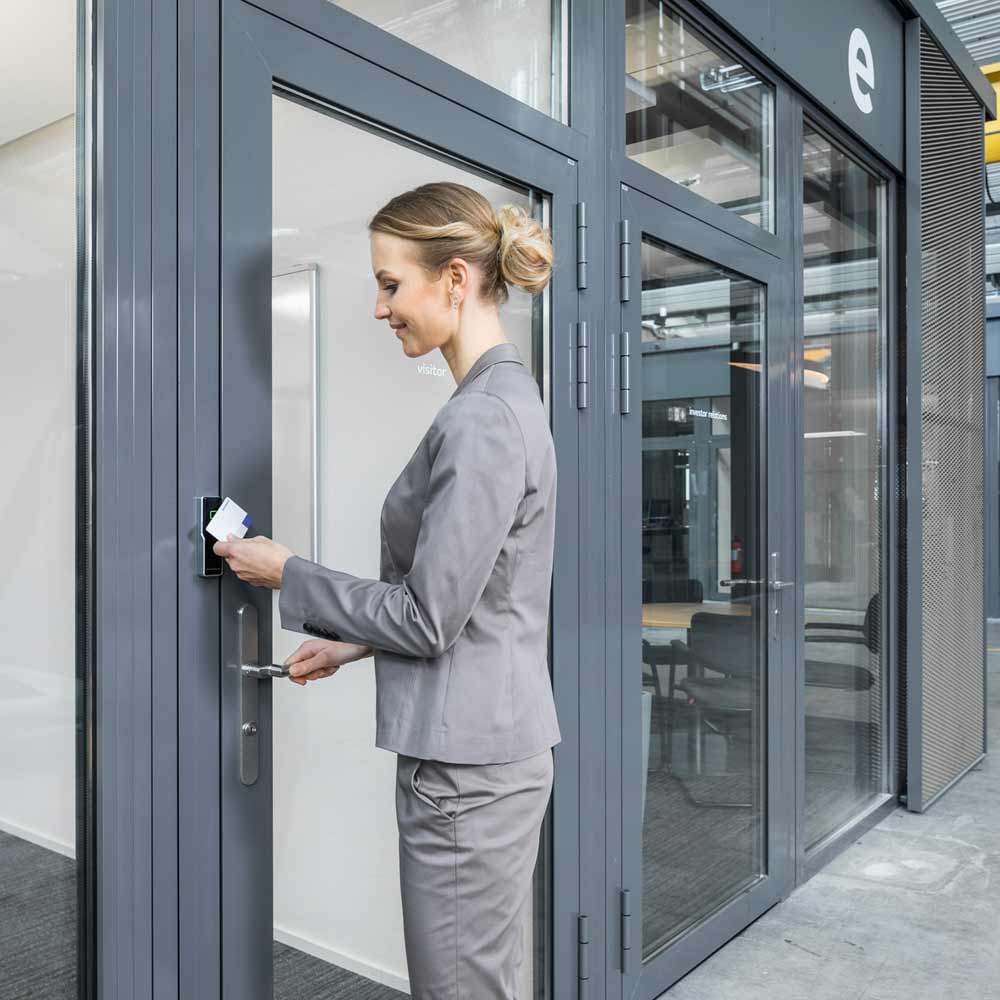

Размеры корпуса считывателя dormakaba 91 04 позволяют монтировать его на дверные коробки.
Считыватель имеет две различные модификации, предназначенные для использования внутри и вне помещений. Устройства для уличной эксплуатации помещены в прочный пластиковый корпус, залитый компаундом с тыльной стороны, с уровнем защиты от проникновения пыли и влаги IP66. Версии для внутреннего использования имеют уровень защиты IP54.
Устройство оснащено звуковой и световой сигнализацией: зеленый световой сигнал – доступ разрешен, красный – в доступе отказано.
• Различные версии для установки снаружи и внутри помещений, врезного и поверхностного монтажа.
• Звуковая и световая сигнализация результатов авторизации
• Поддерживает бесконтактные технологии MIFARE и LEGIC, а также BLE и NFC для смартфонов
• Работают автономно, или под управлением контроллеров dormakaba, во всех предлагаемых СКУД и УРВ/ERP решениях: MATRIX PRO/ONE, Exos9300, b-comm ERP, EACM, KEM, evolo smart
Корпус выпускается в двух исполнениях:
• Со съемной клеммой (вариант IP54)
• С фиксированным соединительным кабелем (вариант IP66)
Технические данные:
• Передача данных:
- RFID

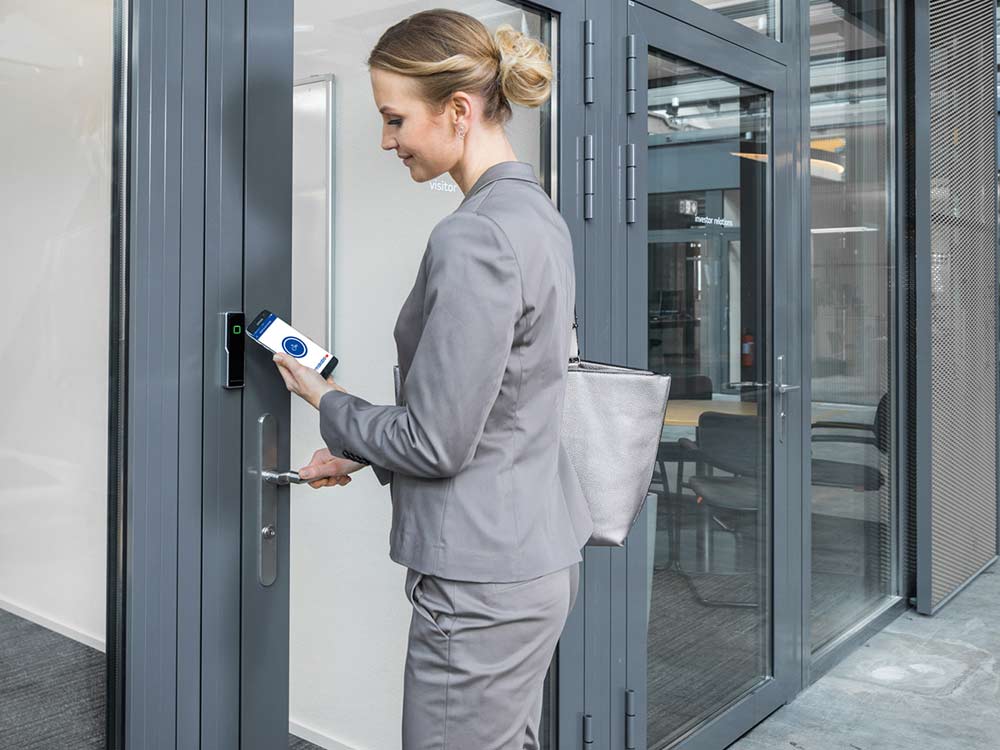

- Опция мобильного доступа: Bluetooth и NFC
• Схема соединений:
- модификация устройства со съемной клеммой: quickwire™. Вся проводка на задней стенке. Тип соединений – винтовые разъемы (разъем и штекер).
- модификация устройства с фиксированным соединительным кабелем: Провода соединительного кабеля имеют разные цвета.
• Габаритные размеры: 35х122х16 мм
Питание
Допускается использование только тех блоков питания, которые соответствуют следующим требованиям: LPS (источник питания ограниченной мощности) и SELV (безопасное сверхнизкое напряжение) в соответствии с IЕС/EN/UL/CSA 60950-1 или ES1 и PS2 в соответствии с IЕС/EN/UL/CSA 62368-1.
• Входное напряжение, без внешней проводки:
- 12-27 В перем.ток (50/60 Гц) или
- 10-34 В пост.ток
• Потребляемая мощность/теплоотдача: Обычно 1,2 Вт; макс. 2,2 Вт
• Часы: Без источника питания часы работают не менее 1 часа (после как минимум 12 часов работы)
Интерфейсы
• HF RFID: Встроенная антенна
• RS-485:
- Для подключения к родительскому управляющему устройству
- Протокол KCP; электрически изолирован, 2-проводной
- Скорость передачи информации в бодах: 19 200 бод
- 8 битов данных, положительная четность, 1 стоп-бит
- Оконечное сопротивление для проводки шины или "звезды"
- Обращение к 1-8
- Интерфейс программатора: Для обновления прошивки или подключения программатора
Входы и выходы
• 2 бинарных входа:
- С внутренним источником питания и общим заземлением для подключения сухих контактов
- Не более 5 В пост.ток
- Контроль электролинии (можно отключить)
• 1 релейный выход:
- 12-27 В перем.ток (50/60 Гц), не более 2 A или 10-34 В пост.ток, не более 2 A.
Вариант с фиксированным соединительным кабелем не более 1 A
- Циклы включения и выключения при 30 В пост.ток / 1А обычно 500 000 (по спецификации VdS 2358 – 200 000)
- Циклы включения и выключения при 30 В пост.ток / 2А обычно 100 000
Условия окружающей среды
• Класс защиты в соответствии с IEC 60529:
- IP54 (модификация устройства со съемной клеммой)
- IP66 (модификация устройства с фиксированным соединительным кабелем)
• Относительная влажность: 0-95 %, без конденсации
• Температура окружающей среды:
- -25 °C - +70 °C (эксплуатация)
- -40 °C - +85 °C (хранение)
Данный продукт соответствует следующим стандартам:
• EN 301489-1 V2.1.1
• EN 301489-3 V2.1.0 Проект
• EN 301489-17 V3.1.1
• EN 300328 V2.1.1
• EN 300330 V2.1.1
• EN 300330 V2.1.1
• EN 50364:2010
• EN 62368-1:2014
• EN 60529:2014-09 в соответствии с положениями директивы ЕС 2014/53/EU – Директива о радиотехническом оборудовании (RED)
• RoHS: Данное устройство соответствует правилам, приведенным в Директиве 2011/65/EU Европейского парламента и Совета от 8 июня 2011 года об ограничении использования определенных опасных веществ в электрическом и электронном оборудовании.
• UL 294:2013
• UL62368-1:2014
• CAN/CSA-22.2 № 62368-1:2014
• FCC ID NVI-KCR9104-L1
Регистрационный модуль 90 00
Антенна для чтения карт Mifare/Legic 90 00 может быть встроена в корпуса, изготовленные на заказ или скрыто смонтирована на точке доступа.
Компонент встраивается во многие европейские линейки электрофурнитуры (например, Jung, Gira, Merten, Feller и т. Д.).
Мы также предлагаем индивидуальные проекты для Siedle.
Регистрационные модули (считыватели)
Антенна 90 01 выполнена в виде компактного устройства в инновационном дизайне.
Антенну 90 02 с износостойкой PINклавиатурой можно использовать в помещении или на улице.
Блок регистрации 90 03 в ультра-компактном дизайне.
Считыватель настольный 91 08
Регистрационные модули 90 04 и 91 10
Антенна 90 04 отличается тонкой и компактной конструкцией, и может быть установлена непосредственно на дверные рамы из металла, дерева или пластика, легко вписываясь в современные строительные конструкции.
Водонепроницаемое и надежное устройство также подходит для использования на открытом воздухе.
Считыватель 91 10
c-lever compact
Это универсальное электронное решение заменяет механические ручки и полностью независимо от цилиндра, поэтому в большинстве случаев нет необходимости менять существующий замок
c-lever pro
Надежная и практичная конструкция c-lever отличается классическим дизайном и удобством в использовании. Устройство совместимо с большинством существующих врезных замков, поэтому в большинстве случаев нет необходимости менять ранее смонтированный замок.
Электронный цилиндр
Энергоэффективная электроника считывает RFID-идентификаторы (Mifare/Legic), проверяет права доступа и открывает дверь для входа.
Различные варианты по форме и размерам обеспечивают оптимальное решение для любого типа дверей.
Контроллер 92 00
Менеджер двери 9200, это эффективный сетевой элемент управления, способный, управлять и контролировать до 10 дверей в зависимости от системного решения. Для расширения функционала управления исполнительными устройствами или охранной сигнализацией устройство
дополняется электронными модулями контроля входов и выходов.
Контроллер 92 30
Сетевой менеджер двери 9230 оптимизирован для удаленных точек доступа.
К устройству подключаются два регистрационных модуля или два считывателя сторонних производителей.
Устройство может питаться по PoE.
Cдержанный дизайн корпуса хорошо сочетается с любой конструкцией здания.
Беспроводной шлюз 90 40
Права доступа для беспроводных точек могут быть предоставлены и снова отозваны за считанные секунды.
Бренд считывателя | dormakaba |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Для помещений |
Материал корпуса | ABS пластик |
Интерфейс связи с контроллером | RS-485 |
Количество поддерживаемых форматов | Мультиформатный |
Поддерживаемые форматы | Мультиформатный, Mifare Classic, BLE (Bluetooth), Legic |
Сетевой интерфейс | Ethernet 10/100M |
Рабочая частота | 13.56 МГц (HF) |
Клавиатура | Нет |
Индикация | Световая/Звуковая |
Напряжение питания | 10...30 В |
Потребляемая мощность, макс. | 2.2 Вт |
Габариты | 35х122х16 мм |
Рабочая температура | от -25°C до +70°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP54 |
Цвет | Белый, черный |
Гарантия | 1 год |
Страна производства | Германия |
