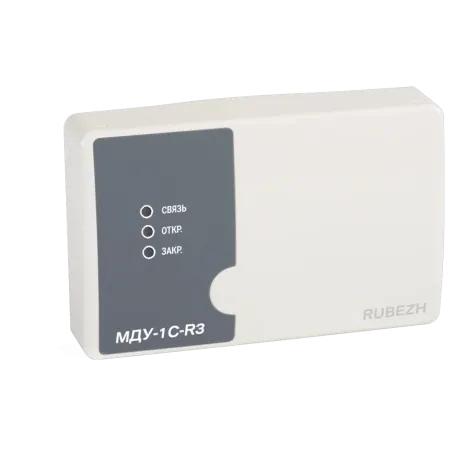

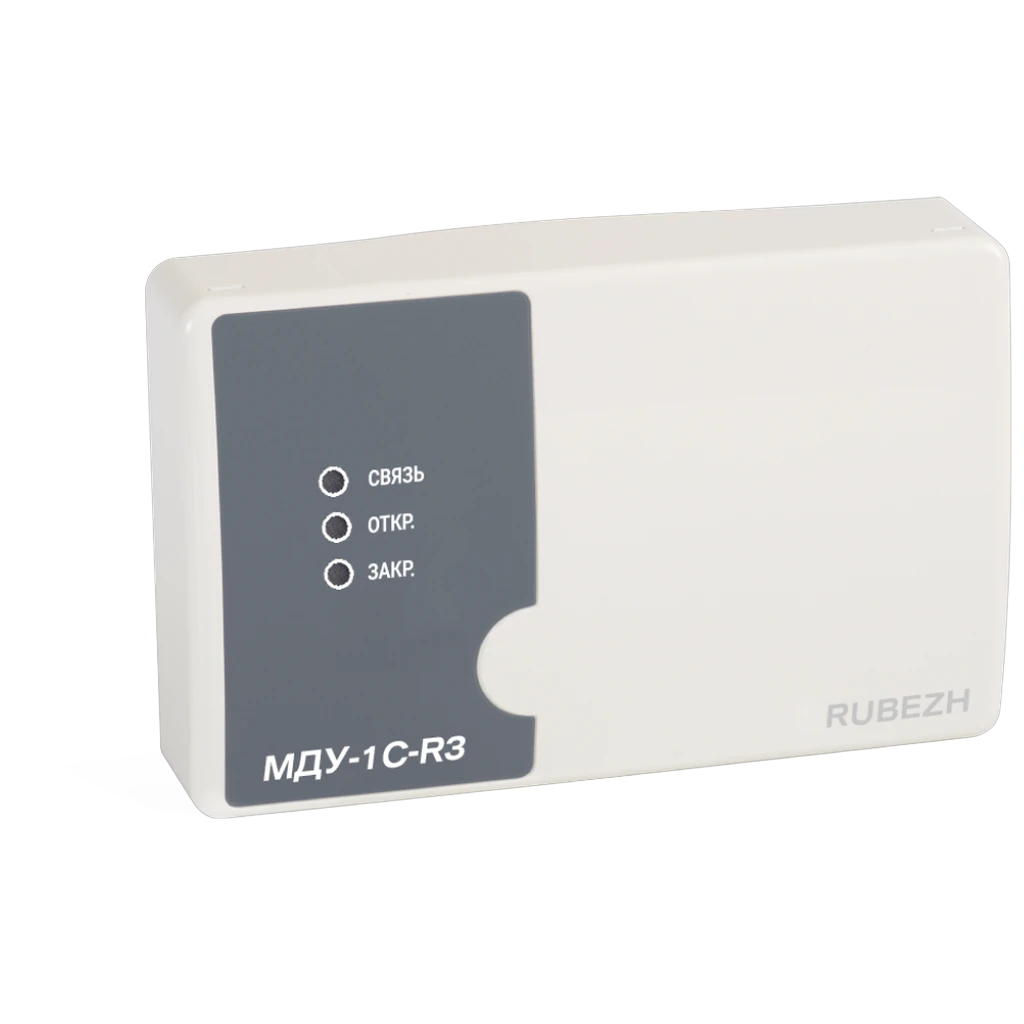

Модуль управления Рубеж МДУ-1C-R3 клапаном дымоудаления или огнезадерживающим клапаном
Модуль управления Рубеж МДУ-1С-R3 предназначен для автоматизации работы клапанов дымоудаления и огнезадерживающих клапанов в составе современных противопожарных систем. Он обеспечивает надежное взаимодействие с приборами серии «Рубеж-2ОП» прот.R3 и контроллерами адресных устройств, позволяя как дистанционное, так и локальное управление заслонками. Устройство может эксплуатироваться в системах противопожарной защиты зданий различного назначения, обеспечивая безопасность и контроль дымоудаления при пожаре.
Функциональность МДУ-1С-R3 охватывает управление электроприводами различных типов: реверсивными («штора», «Реверс 1», «Реверс 2»), с возвратной пружиной или электромагнитными. Модуль способен отслеживать положение заслонки по сигналам концевых выключателей, контролировать исправность цепей питания и коммутационных линий, а также обеспечивать защиту от коротких замыканий. Благодаря этому обеспечивается высокая надежность работы, а также своевременное реагирование на аварийные ситуации.
Модуль выполнен в компактном корпусе, предназначенном для установки на DIN-рейку или на поверхность негорючих конструкций. Он оснащен индикаторами состояния и кнопками ручного управления для тестирования и оперативного воздействия. Срок службы устройства составляет 10 лет, а средняя наработка до отказа достигает 60 000 часов. Рабочий температурный диапазон от –25 до +55 °С позволяет применять МДУ-1С-R3 в широком спектре климатических условий.
Особенности
- Управление одним клапаном дымоудаления или огнезадерживающим клапаном
- Поддержка различных типов приводов: реверсивных, с возвратной пружиной и электромагнитных
- Контроль положения заслонки с помощью концевых выключателей
- Адресная работа по линии связи без учета полярности
- Встроенный датчик вскрытия корпуса
- Индикация состояния заслонки и связи
Преимущества
- Высокая нагрузочная способность выхода до 5 А
- Совместимость с системой Рубеж прот.R3
- Компактные размеры и удобный монтаж на DIN-рейку
- Широкий диапазон рабочих температур и повышенная сейсмостойкость
- Надежность подтверждена вероятностью безотказной работы не менее 0,98 за 1000 часов
Модуль автоматики дымоудаления обеспечивает:
- подключение всех основных типов приводов, используемых с клапанами дымоудаления;
- подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
- управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода;
- контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
- светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором;
- возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль автоматики дымоудаления МДУ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
Недостатки
- Степень защиты корпуса IP30, не подходит для эксплуатации на открытом воздухе
- Ограничение длины цепей концевых выключателей и кнопок до 30 м
- Требуется квалифицированный монтаж и настройка
Технические характеристики:
- Количество управляемых клапанов: 1
- Информационный обмен: по адресной линии связи (АЛС)
- Ток потребления от АЛС: не более 0,60 мА
- Коммутируемый ток электропривода:
- до 2 А – для МДУ-1-R3 при напряжении питания постоянного тока (20,4 – 28,8) В и до 0,25 А переменного тока при напряжении питания (198 – 253) В частотой 50 Гц;
- до 5 А – для МДУ-1С-R3 при напряжении питания постоянного тока (20,4 – 28,8) В и переменного тока (198 – 253) В частотой 50 Гц. - Длина цепей концевых выключателей и кнопок: не более 30 м
- Занимаемый адрес в системе: 1
- Наличие датчика вскрытия: есть (кнопка ТЕСТ)
- Сейсмостойкость: до 9 баллов по MSK-64 при установке до 70 м
- Степень защиты оболочки: IP30
- Температурный диапазон эксплуатации: от –25 °С до +55 °С
- Относительная влажность воздуха: до 93 % без конденсата
- Габаритные размеры (В×Ш×Г): не более 108×170×42 мм
- Масса: не более 0,25 кг
- Средняя наработка до отказа: не менее 60 000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Адресный | Да |
Тип передачи данных | Проводной |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 2 |
Кол-во подключаемых устройств | 1 |
Коммутируемый ток, А | 5 |
Количество пользователей /карт | 64 |
Тип монтажа | Настенный |
Материал | Пластик |
Индикация | Световая |
Напряжение питания | 24 В / 220 В |
Потребляемый ток, макс. | 0.6 мА |
Габариты | 108х170х42 мм |
Вес, кг | 0.25 |
Рабочая температура | от -25°C до +55°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP30 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 2 года |
Страна производства | Россия |
