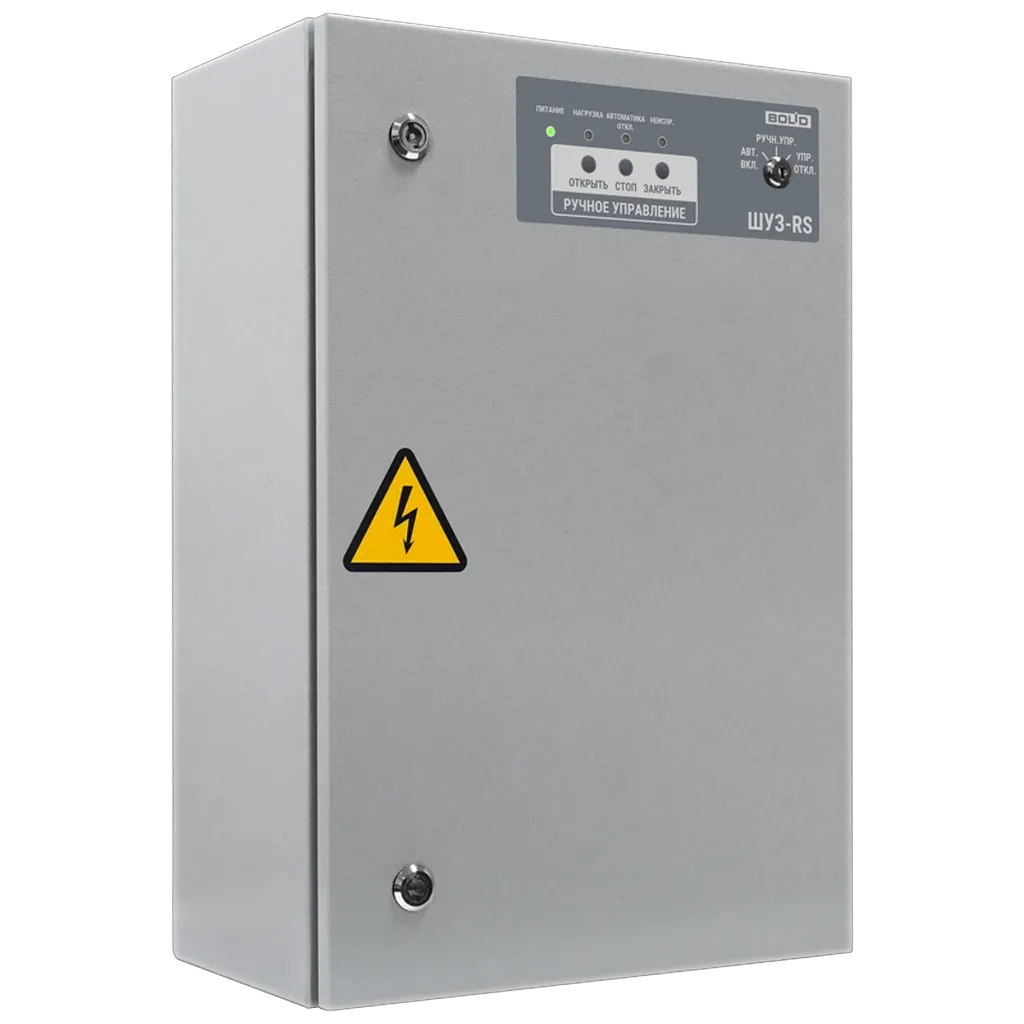

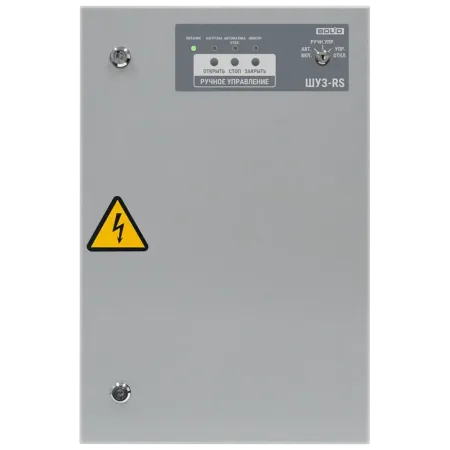

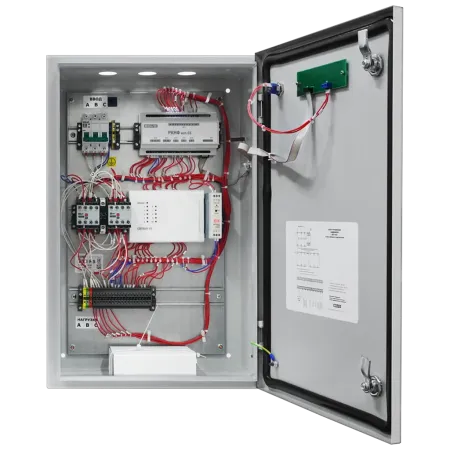

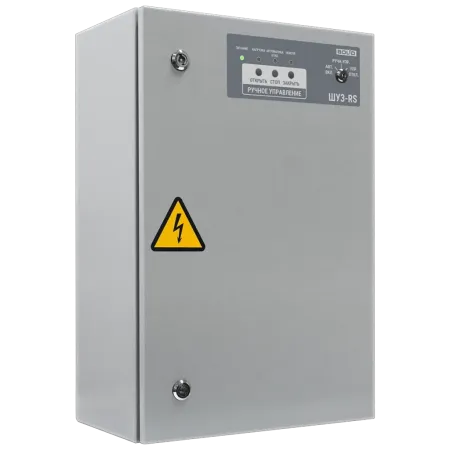

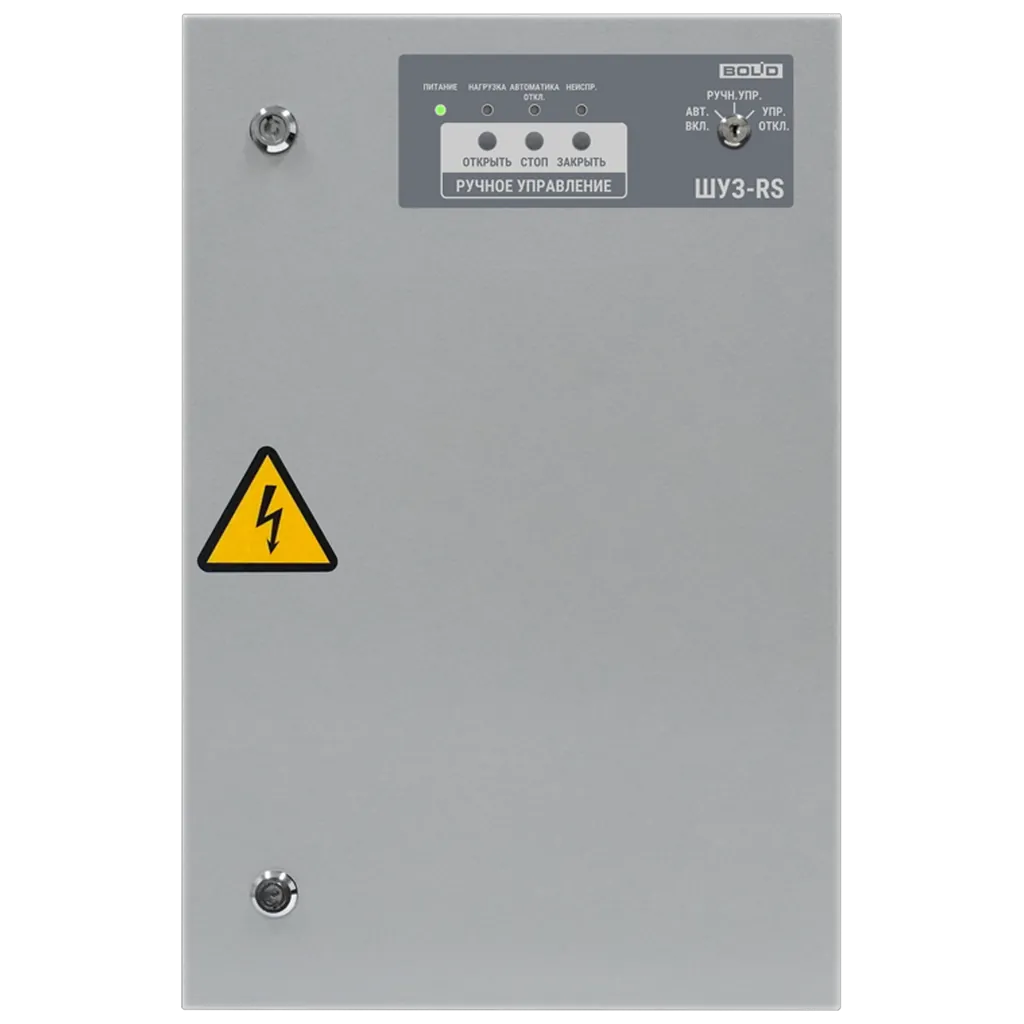

Блок управления задвижкой ШУЗ-RS
Блок управления задвижкой предназначен для работы в системах пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380 В.Блок управления задвижкой «ШУЗ-RS» АЦДР.425412.056 является составной частью адресного блочно-модульного прибора пожарного управления по ГОСТ Р 53325-2012 п.7.2.6 и предназначен для:
− управления исполнительными устройствами (двигателями) и средствами пожарной автоматики в системах пожаротушения;
− контроля 2 входов технологической сигнализации.
В состав блочно-модульного ППУ, помимо блока управления задвижкой, должен входить прибор приемно-контрольный и управления пожарный «Сириус» АЦДР.425533.006 или пульт контроля и управления охранно-пожарный «С2000М» АЦДР.426469.027, блок ввода резерва «ШВР-30» АЦДР.425532.003, «ШВР-110» АЦДР.425532.002 или «ШВР-250» АЦДР.425412.009. Связь между блоками проводная
Особенности
- Возможность работы в режимах ручного и автоматического управления
- В автоматическом режиме блок управляется подачей сигнала по интерфейсу RS-485 от пульта «С2000М» или от прибора приемно-контрольного и управления пожарный «Сириус»
- В ручном режиме управляется кнопками на лицевой панели блока
- Имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Контроль положения электрозадвижки
- Отображение режимов «Авария питания», «Автоматика откл.», «Двигатель включ.», «Неисправность» на встроенных световых индикаторах
- Передача сообщений по резервируемому интерфейсу RS-485 на пульт «С2000М» или АРМ «Орион Про» или прибор приемно-контрольный и управления пожарный «Сириус»
Блок является восстанавливаемым, периодически обслуживаемым изделием.
Блок предназначен для работы в жилых, коммерческих и производственных зонах.
По возможности расширения своих функциональных возможностей и/или количественных характеристик блок является нерасширяемым изделием.
Блок обеспечивает возможность применения средств вычислительной техники для контроля и программирования.
Блок обеспечивает автоматический контроль исправности линий связи с исполнительными устройствами систем противопожарной защиты.
Конструкция блоков не предусматривает их использование в условиях воздействия агрессивных сред, а также во взрывопожароопасных помещениях.
Технические характеристики:
- Количество входов питания: 1
- Напряжение источника питания: 380В переменного тока
- Максимальный ток потребления от сети, мА не более: 250
- Время технической готовности блока к работе, с: 5
- Количество управляемых двигателей: 1
- Номинальный коммутируемый ток, А: 10
- Мощность управляемого двигателя (при 380В), кВт: до 4
- Тип автоматического выключателя в штатном исполнении: 3P 10
- Количество контролируемых выходов: - с контролем (380В): 1
- Номинальное активное эквивалентное сопротивление обмотки двигателя, не более кОм: 10
- Количество выходов интерфейса связи с сетевым контроллером RS-485: 2
- Количество входов подключения шлейфов сигнализации: 2
- Характеристики линии ШС: - макс. сопротивление проводов (без учета оконеч. резистора), Ом: 100
- Напряжение на клеммах ненагруженного входа, В: 26,5 … 27,5
- Сопротивление оконечного резистора шлейфа, кОм: 4,7±5 %
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Степень защиты оболочки по ГОСТ 14254-2015: IP54
- Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
- Вибрационные нагрузки: - диапазон частот, Гц: 1-35
- Климатическое исполнение по ОСТ 25 1099-83: О3
- Диапазон рабочих температур, °С: от минус 30 до + 50
- Масса блока, кг: не более 15
- Габаритные размеры блока, мм: 600×400×240
- Время непрерывной работы блока: круглосуточно
- Средняя наработка блоков на отказ в дежурном режиме работы, ч: не менее 80000
- Вероятность безотказной работы за 1000 ч: 0,98758
- Средний срок службы блока, лет: 10
- сопротивление изоляции проводов, не менее, кОм: 50
- максимальное ускорение: 0,5 g
Бренд | Болид |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 3 |
Мощность управляемого двигателя, кВт | 1 - 4 |
Интерфейс RS-485 | 2 |
Тип монтажа | Настенный |
Ширина, мм | 400 |
Высота, мм | 600 |
Глубина, мм | 240 |
Материал | Металл |
Напряжение питания | 380 В |
Потребляемый ток, макс. | 250 мА |
Вес, кг | 20 |
Рабочая температура | от -30°C до +50°C |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
