Шкаф ШПС-24 исп.12 красный IP54, для монтажа средств пожарной автоматики системы Орион на DIN рейки
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.

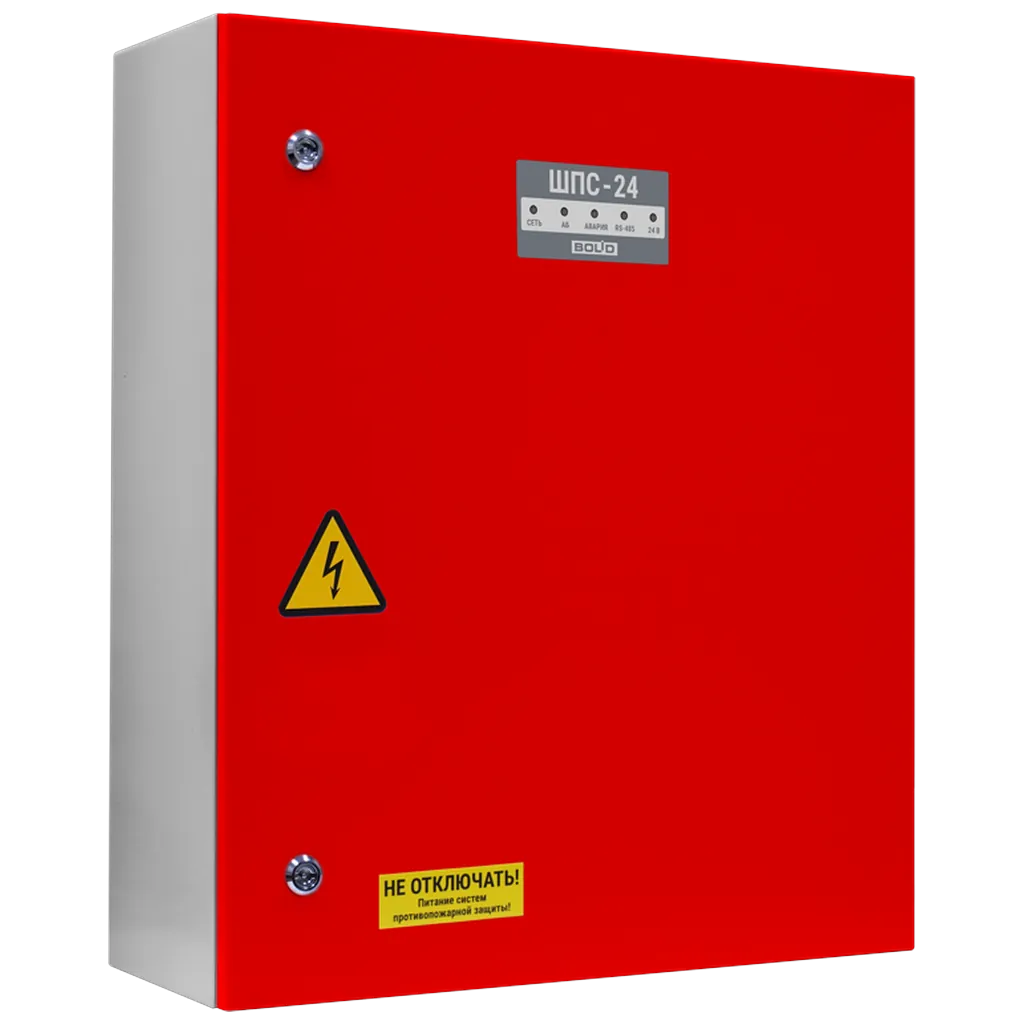

ШПС-24 исп.12 имеет степень защиты корпуса IP54 и красную дверь.ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Код ОКПД2: 26.20.40.111 – Источники бесперебойного питания в постановлениях, предоставляющих приоритет или ограничения на применение, отсутствуют.
Постановление правительства РФ от 10.07.2019 №878.
Постановление правительства РФ от 03.12.2020 №2014
- Модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей.
- Блок коммутации "БК-24-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 24В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- Общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- Индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

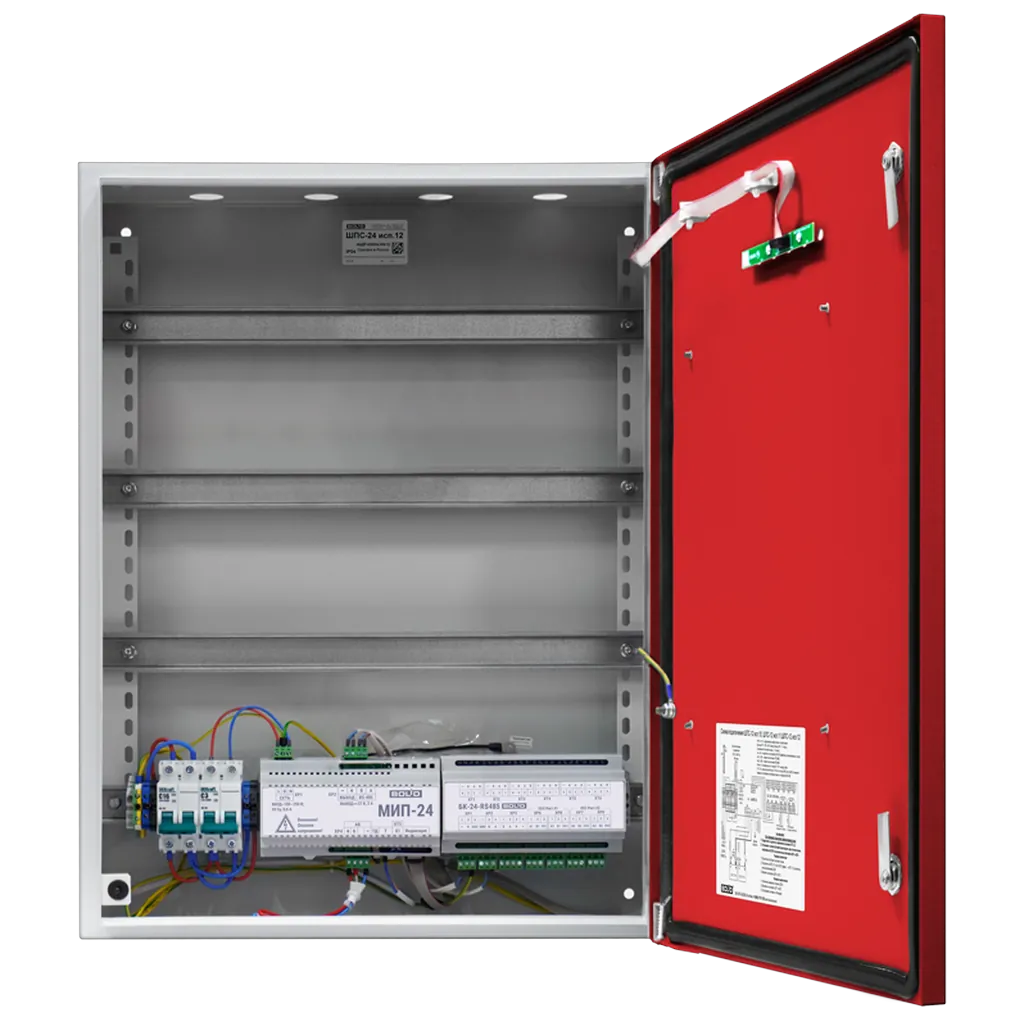

Внутри шкафа установлены:

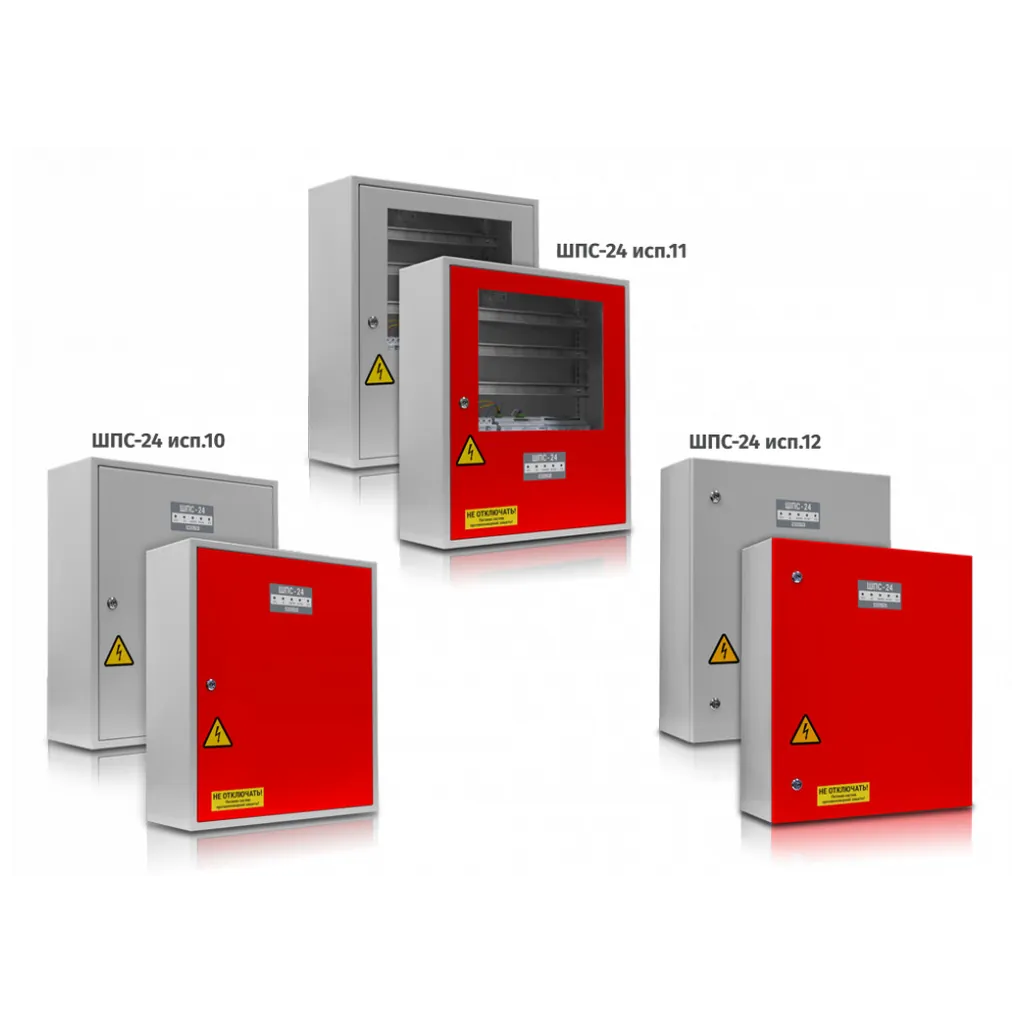

Модификации:
- ШПС-24 исп.11 имеет прозрачное окно.
- ШПС-24 исп.12 имеет степень защиты корпуса IP54.
Характеристики:
- Количество вводов питания: 2
- Основной источник питания – сеть переменного тока 230 В, 50/60 Гц, рабочий диапазон, В: 150…253
- Резервный источник питания – батареи серии «Болид» АБ 1217 (С, М) * или аналогичные,12 В, 17 А∙ч, шт.: 2
- Номинальное выходное напряжение: - при питании от сети: 27,2±0,6 В
- Номинальный / максимальный суммарный ток нагрузки, А: 2 / 2,2 **
- Количество выходов для подключения питания приборов напряжением 24 В, устанавливаемых внутри ШПС-24: 7
- Максимальный ток по одному выходу 24 В с клемм XT1…XT6, А: 0,4
- Максимальный ток по выходу 24 В с клеммы XP3, А: 0,6
- Количество выходов для подключения линий интерфейса RS-485 устанавливаемых внутри ШПС-24: 7
- Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485: 2
- Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более: 10 м
- Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м
- Размер буфера событий в энергонезависимой памяти ШПС-24: 95
- Максимальная потребляемая мощность от сети, В∙А / Вт: 120 / 65
- Максимальный потребляемый ток от сети, А: 0,8
- Собственный ток потребления от АБ: 120
- Пульсации выходного напряжения (пик пик) при номинальном токе нагрузки, мВ, не более: 100
- Напряжение на АБ, при котором она отключаются от нагрузки, В: 20,4±0,6
- Время непрерывной работы ШПС-24 от полностью заряженных батареях при токе нагрузки 2 А и температуре 298 К (+25 °С), ч, не менее: 8
- Время полного заряда разряженных АБ, ч, не более: 36
- Максимальный ток заряда, А: 0,7
- Максимальный ток питания дополнительных потребителей от сети 230 В, 50/60 Гц, А: 10
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: I
- Степень защиты, обеспечиваемая оболочкой: IР41
- Климатическое исполнение по ОСТ 25 1099-83: О3
- Диапазон рабочих температур, °С: от минус 10 до +40
- Относительная влажность воздуха при температуре +40°C, %, не более: 93
- Возможность установки монтажного комплекта МК-1: есть
- Габаритные размеры, не более: 650×500×220 мм
- Масса ШПС-24 без АБ / с АБ, кг: 15 / 27
- Время непрерывной работы ШПС-24: круглосуточно
- Средняя наработка ШПС-24 на отказ, ч: 40000
- Вероятность безотказной работы за 1000 ч.: 0,975
- Средний срок службы ШПС-24, лет: 10
- при питании от батарей: 27…19 В
Бренд | Болид |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 3 |
Интерфейс RS-485 | 2 |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 650 |
Глубина, мм | 220 |
Материал | Металл |
Напряжение питания | 230 В |
Потребляемая мощность, макс. | 65 Вт |
Потребляемый ток, макс. | 0.8 А |
Мест под установку АКБ | 2 |
Емкость АКБ | 17 Ач |
Вес, кг | 15 |
Рабочая температура | от -10°C до +40°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP54 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
