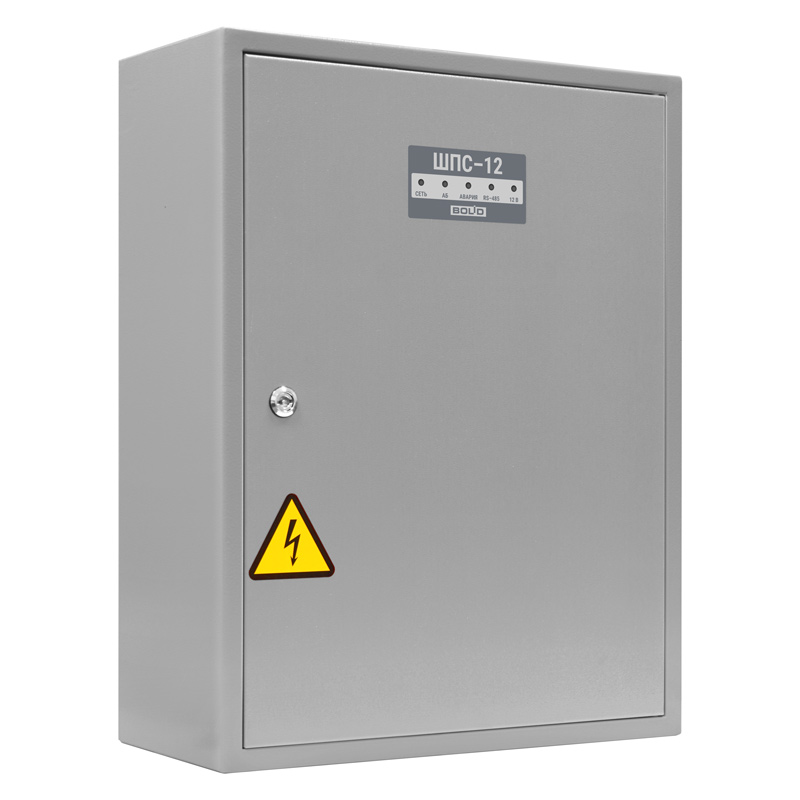

Шкаф ШПС-12 исп.10 для установки приборов системы Орион на DIN рейки
Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.
ШПС предназначены для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 12 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитаны на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.
ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.
ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.
Код ОКПД2: 26.20.40.111 – Источники бесперебойного питания в постановлениях, предоставляющих приоритет или ограничения на применение, отсутствуют.
Постановление правительства РФ от 10.07.2019 №878.
Постановление правительства РФ от 03.12.2020 №2014
- Модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей
- Блок коммутации "БК-12-RS485", который позволяет организовать:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
- Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
- Общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- Индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А)
Внутри шкафа установлены:
Модификации:
- ШПС-12 исп.11 имеет прозрачное окно.
- ШПС-12 исп.12 имеет степень защиты корпуса IP54.
Характеристики:
- Количество вводов питания: 2
- Основной источник питания: Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц
- Резервный источник питания: Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.
- Номинальное выходное напряжение: - при питании от сети (13,6±0,6) В
- Номинальный суммарный ток нагрузки: 3 А
- Общее количество выходов напряжением "12 В" для подключения приборов, устанавливаемых внутри ШПС: 7
- Максимальный ток по одному выходу "12 В": 0,65 А
- Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более: 120 ВА
- Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС: 7
- Количество изолированных интерфейсов RS-485 для подключения внешних устройств: 2
- Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более: 10 м
- Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м
- Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее: 500 В, 50 Гц
- Степень защиты, обеспечиваемая оболочкой: IР41
- Возможность установки монтажного комплекта МК-1: есть
- Габаритные размеры, не более: 650×500×220 мм
- Масса шкафа (с аккумуляторными батареями), не более: 30 кг
- при питании от батарей (9,5…13,5) В
Бренд | Болид |
Исполнение | Для помещений |
Тип монтажа | Настенный |
Ширина, мм | 500 |
Высота, мм | 650 |
Глубина, мм | 220 |
Материал | Металл |
Напряжение питания | 230 В |
Мест под установку АКБ | 2 |
Емкость АКБ | 17 Ач |
Вес, кг | 15 |
Рабочая температура | от -10°C до +40°C |
Рабочая влажность | не выше 93% |
Класс защиты (IP) | IP41 |
Наработка на отказ, не менее | 40 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
