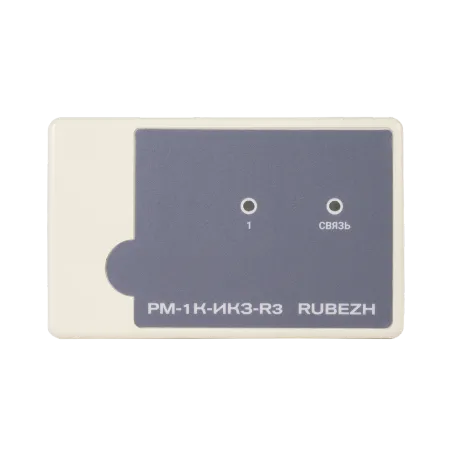

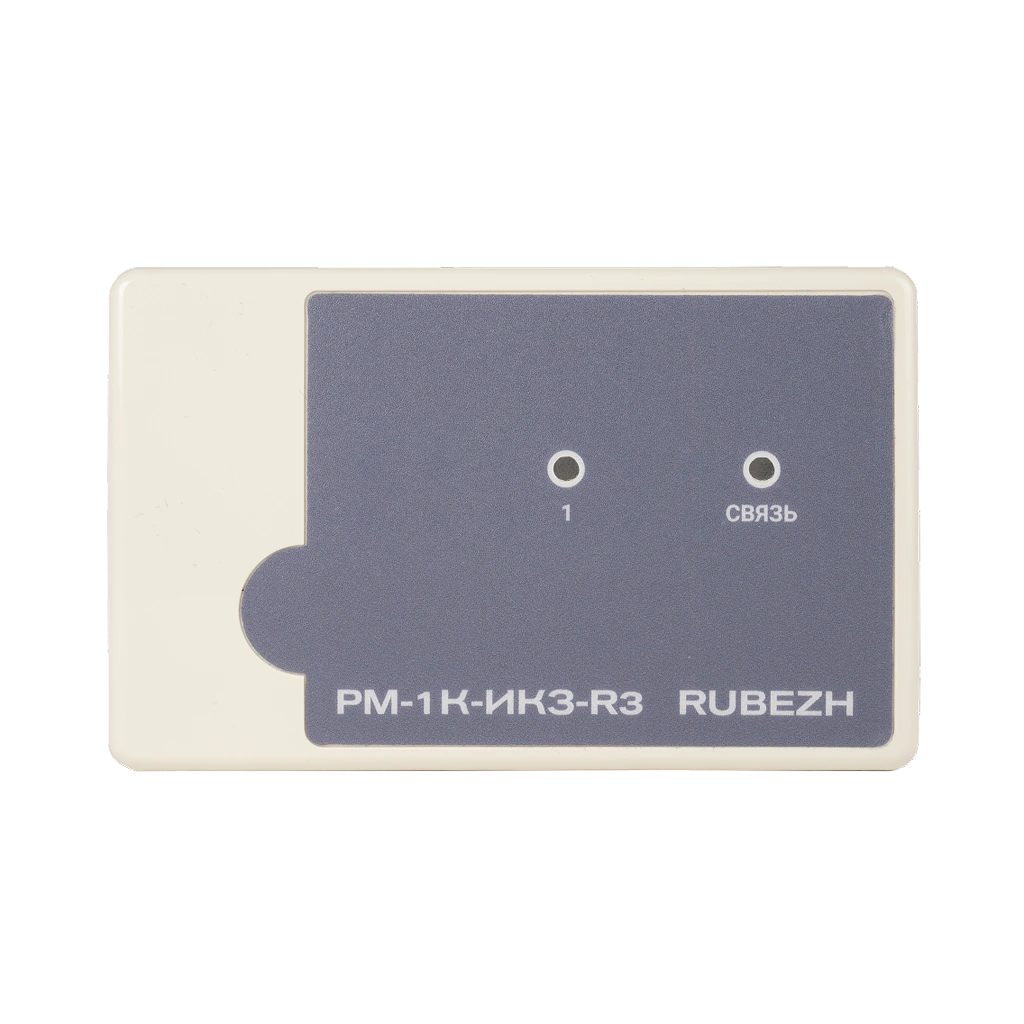

Модуль релейный со встроенным изолятором короткого замыкания РМ-1К-ИКЗ-R3 разработан компанией «Рубеж» для применения в составе адресных охранно-пожарных систем. Устройство обеспечивает управление исполнительными устройствами через один выход типа «электронный ключ», при этом выполняется постоянный контроль цепей на обрыв и короткое замыкание. Встроенный изолятор КЗ позволяет локализовать неисправности в адресной линии связи (АЛС), сохраняя работоспособность остальной части системы.
РМ-1К-ИКЗ-R3 интегрируется с приборами «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллерами «R3-Рубеж-КАУ2». Для удобства диагностики предусмотрены световые индикаторы и кнопка «ТЕСТ», с помощью которой можно проверить состояние модуля и определить его адрес в системе. Устройство совместимо с АЛС без учета полярности и поддерживает настройку параметров через ПО FireSec или при помощи программатора ПКУ-1-R3.

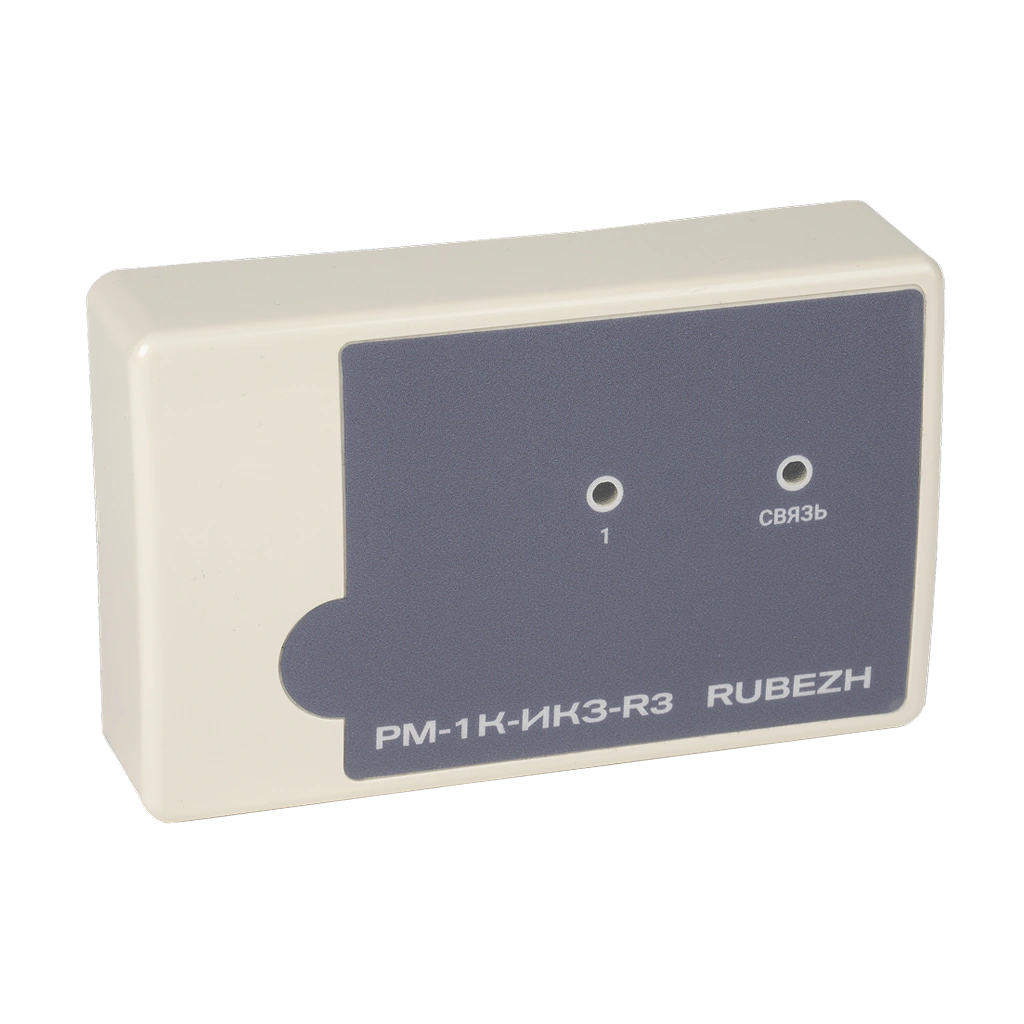

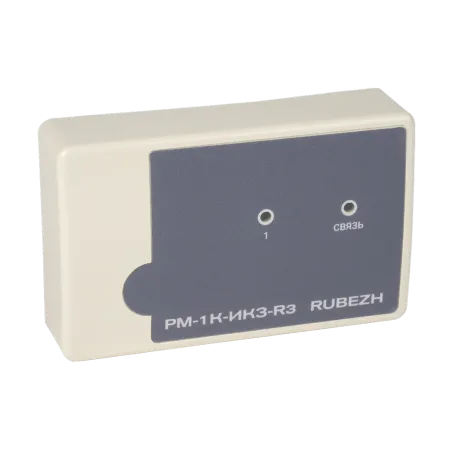

Конструкция выполнена в компактном пластиковом корпусе, рассчитанном на монтаж на DIN-рейку или плоскую поверхность. Модуль отличается высокой надежностью и отказоустойчивостью: средняя наработка до отказа составляет не менее 60 000 часов, а вероятность безотказной работы за 1000 часов не менее 0,98. Благодаря встроенному изолятору и контролю нагрузки РМ-1К-ИКЗ-R3 значительно повышает безопасность и стабильность функционирования пожарных систем.
Внесен в реестр российской промышленной продукции.
Особенности
- Один выход «электронный ключ» с контролем цепей
- Встроенный изолятор короткого замыкания линии
- Совместимость с приборами и контроллерами «Рубеж» прот.R3
- Кнопка «ТЕСТ» для проверки и диагностики
- Поддержка настройки через FireSec и ПКУ-1-R3
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных);
- оповещателей светозвуковых (ОПОП124-7 либо аналогичных);
- других исполнительных устройств, например пусковых цепей модулей тушения, электрические параметры которых не превышают характеристик РМ-1К-ИКЗ-R3
- разрывать радиальную АЛС в месте установки РМ-1К-ИКЗ-R3, ближайшего к точке короткого замыкания. Это локализует участок после РМ-1К-ИКЗ-R3 и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа (встроенным в РМ-К);
- разрывать кольцевую АЛС между двумя местами установки РМ-1К-ИКЗ-R3 (или РМ-1К-ИКЗ-R3 и любым другим изолятором шлейфа). Это локализует участок между модулями (изоляторами) и оставляет работоспособными остальные участки АЛС.
Преимущества
- Повышенная надежность системы за счет изоляции КЗ
- Компактные размеры и универсальный монтаж
- Низкое энергопотребление — не более 20 мА
- Широкий диапазон рабочих температур (-35…+55 °С)
- Соответствие ГОСТ по электробезопасности и ЭМС
Недостатки
- Степень защиты корпуса IP30 — не рекомендуется для влажных помещений
- Ограниченный коммутируемый ток выхода — до 1 А
- Требует резервного источника питания для надежной работы
Технические характеристики:
Электропитание- Питание: 10,2–14,0 В или 20,0–28,0 В постоянного тока
- Собственный ток потребления: не более 20 мА
- Ток по АЛС: не более 0,72 мА
- Максимальный ток, обеспечиваемый выходом: не более 1 А
- Количество выходов: 1
- Контроль цепей: обрыв, КЗ, нагрузка
- Диапазон эталонной нагрузки: 15–210 мА
- Формирование сигнала «Обрыв» при токе менее 15 мА
- Контроль цепей в выключенном состоянии: током не более 2 мА
- В системе занимает один адрес

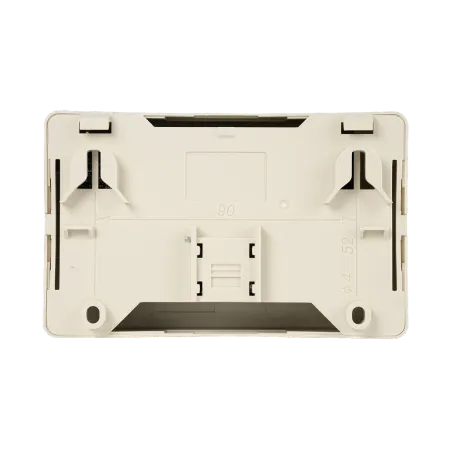

- Корпус: пластик, состоит из основания и крышки
- Оснащен датчиком вскрытия, в качестве которого используется кнопка ТЕСТ

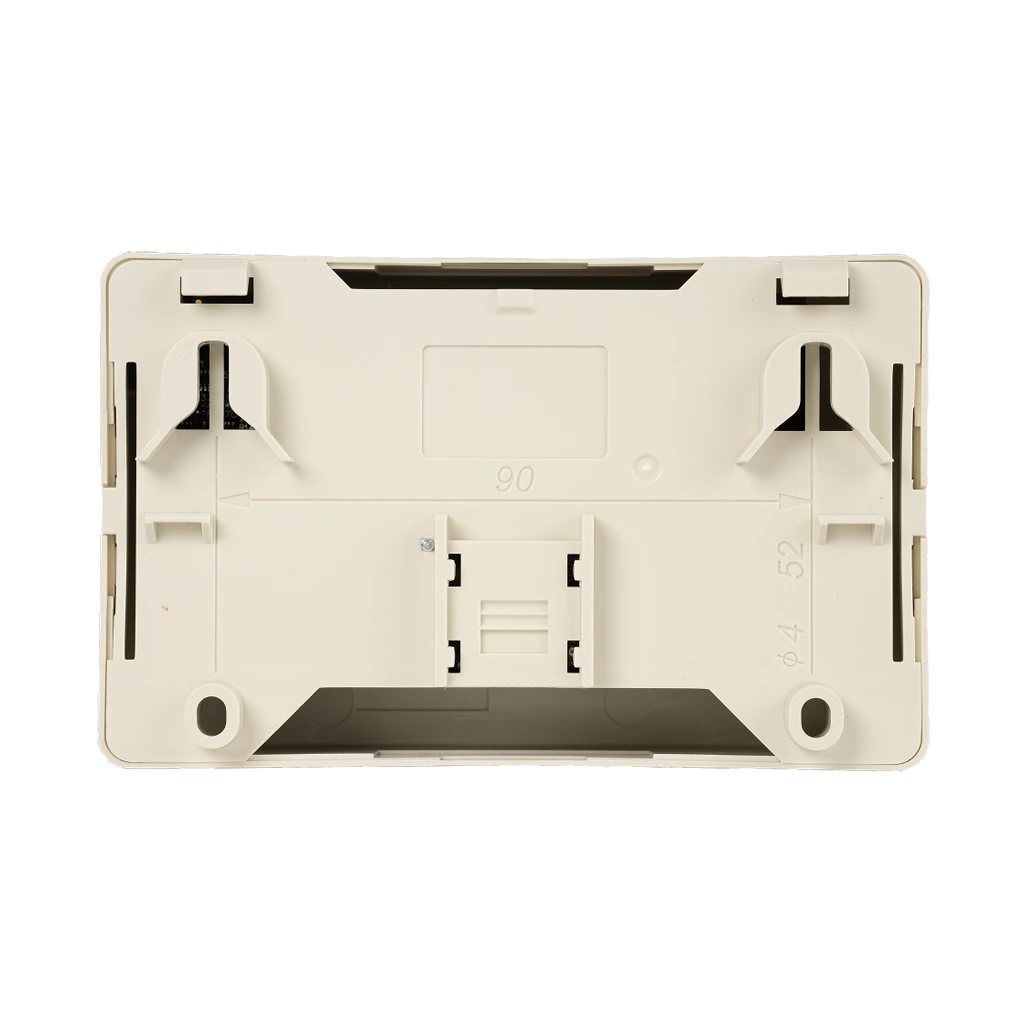

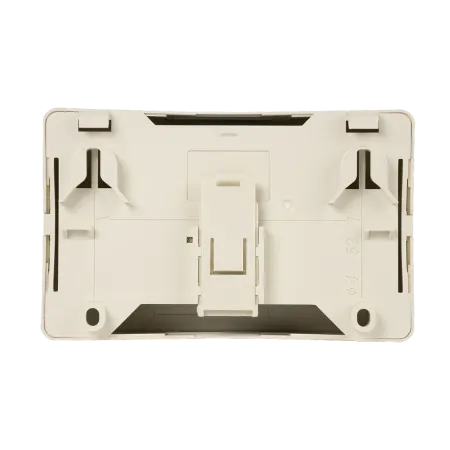

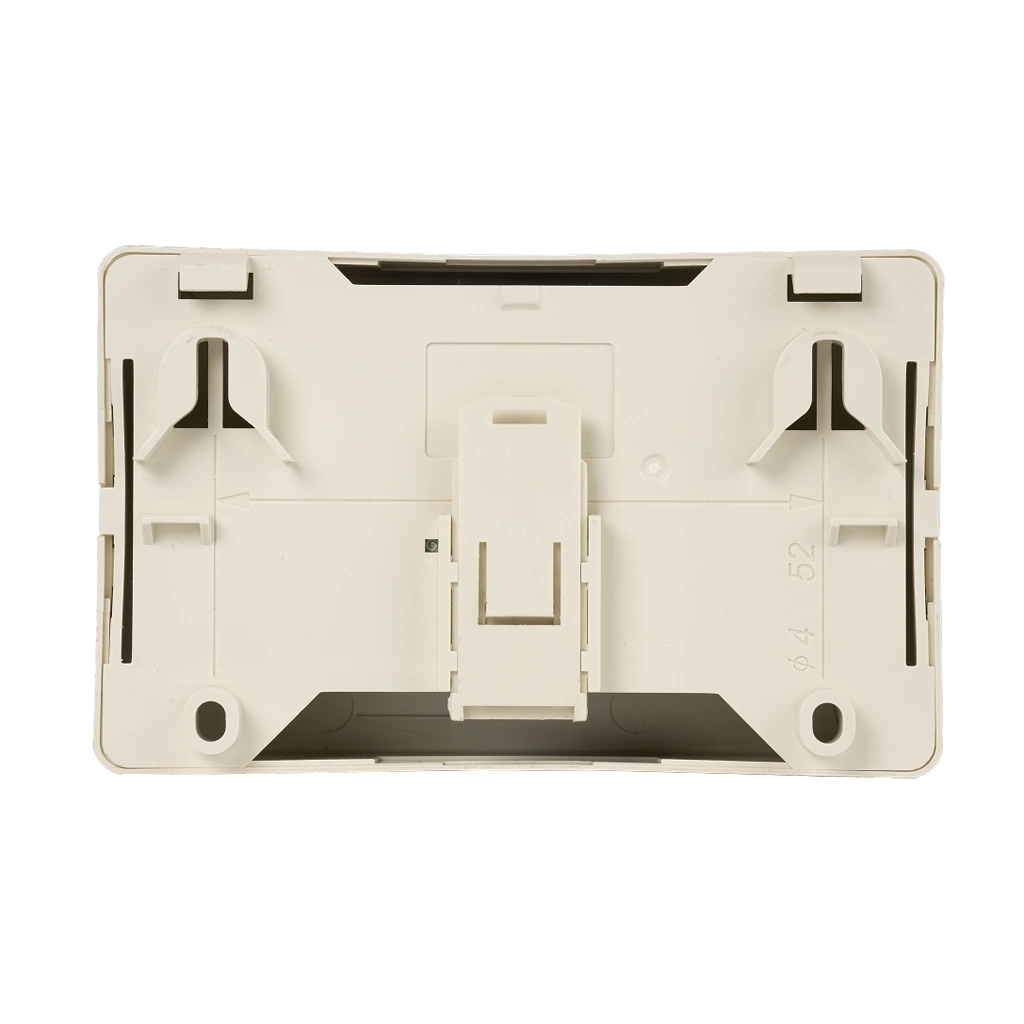

- Крепление: на DIN-рейку или на стену
- Рабочая температура: -35…+55 °С
- Относительная влажность: до 98 % без конденсата
- Степень защиты: IP30
- Сейсмостойкость: до 9 баллов по MSK-64
- Габаритные размеры: не более 84 × 125 × 37 мм
- Масса: не более 0,25 кг
- Средняя наработка до отказа: не менее 60 000 ч
- Вероятность безотказной работы за 1000 ч: не менее 0,98
- Средний срок службы: 10 лет
Бренд | Рубеж |
Адресный | Да |
Тип передачи данных | Проводной |
Исполнение | Для помещений |
Степень жесткости к электромагнитным помехам | 2 |
Коммутируемый ток, А | 1 |
Тип монтажа | Накладной / На DIN-рейку |
Материал | Пластик |
Индикация | Световая |
Релейные выходы | 1 |
Напряжение питания | 12 В / 24 В |
Потребляемый ток, макс. | 20 мА |
Габариты | 84х125х37 мм |
Вес, кг | 0.25 |
Рабочая температура | от -35°C до +55°С |
Рабочая влажность | не выше 98% без конденсации |
Класс защиты (IP) | IP30 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 10 лет |
Сертификаты | Сертификат СТ-1, Сертификат 969, Транспортной безопасности, Пожарной безопасности ТР ЕАЭС 043/2017 |
Гарантия | 2 года |
Страна производства | Россия |
