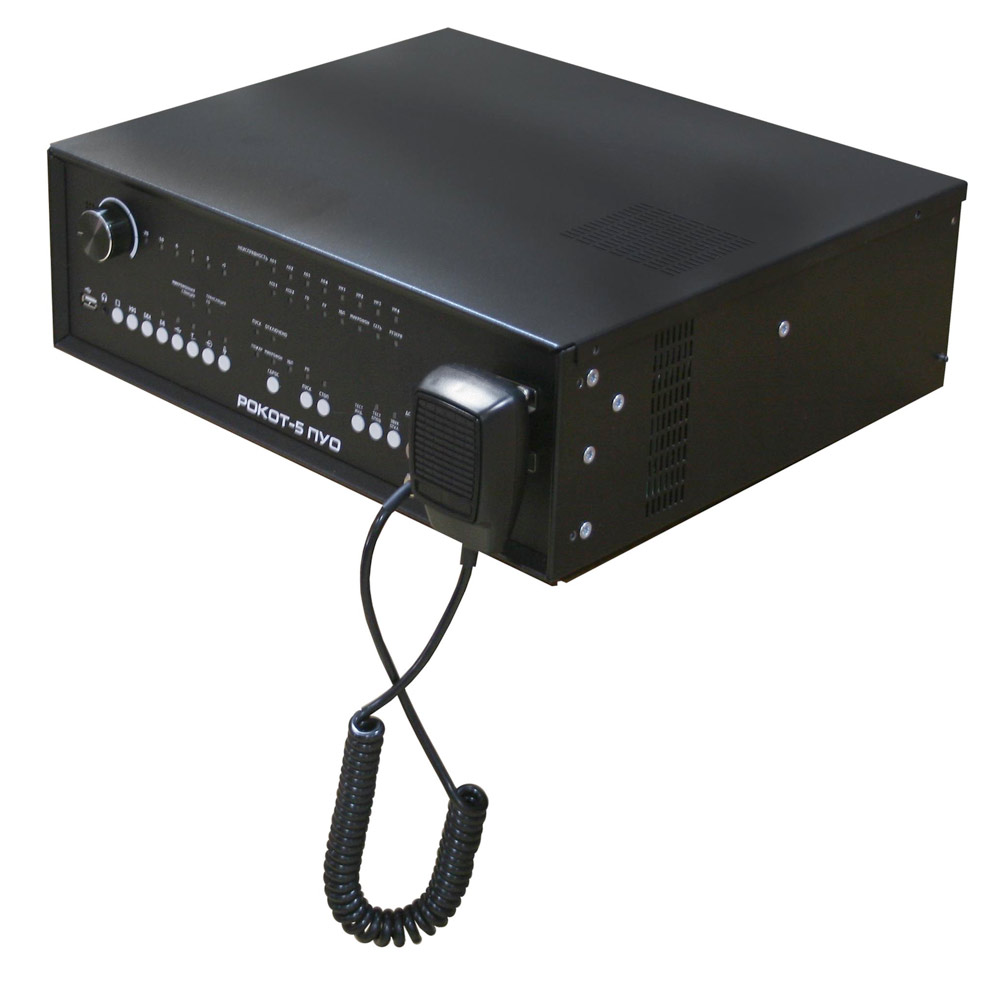

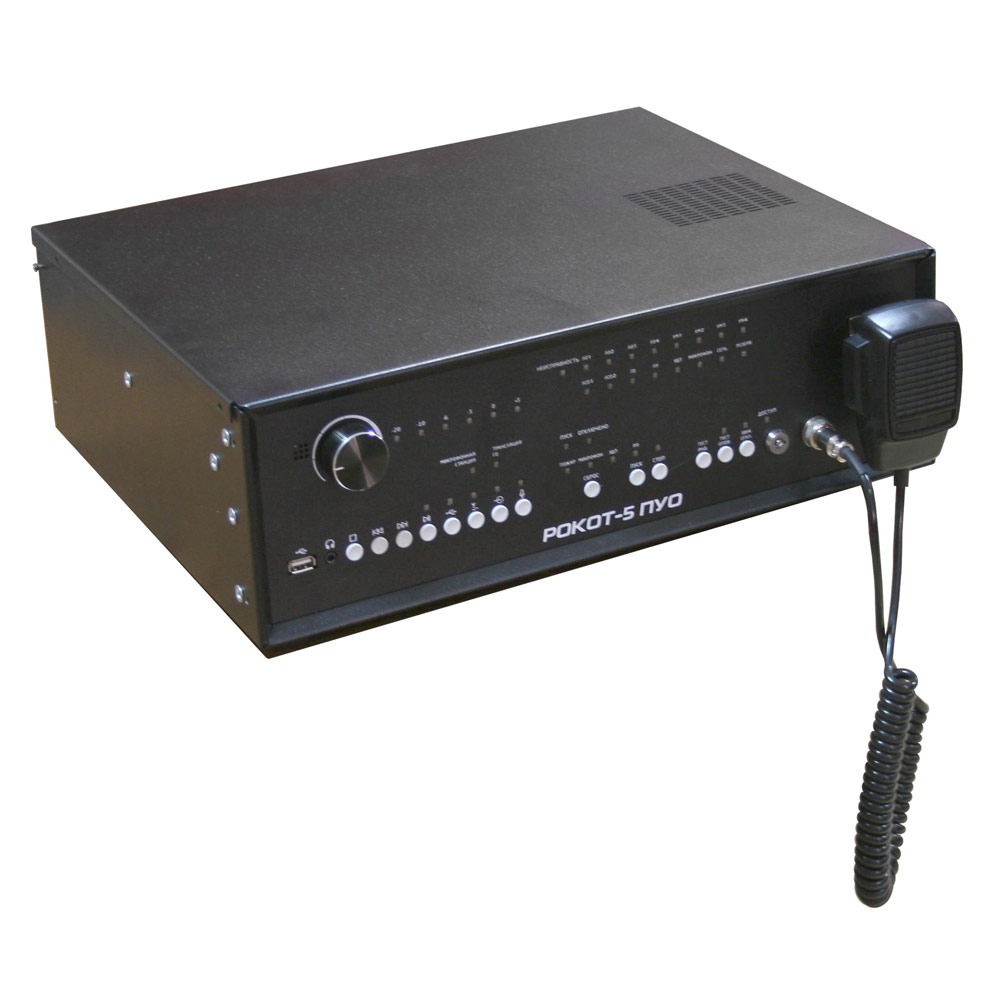

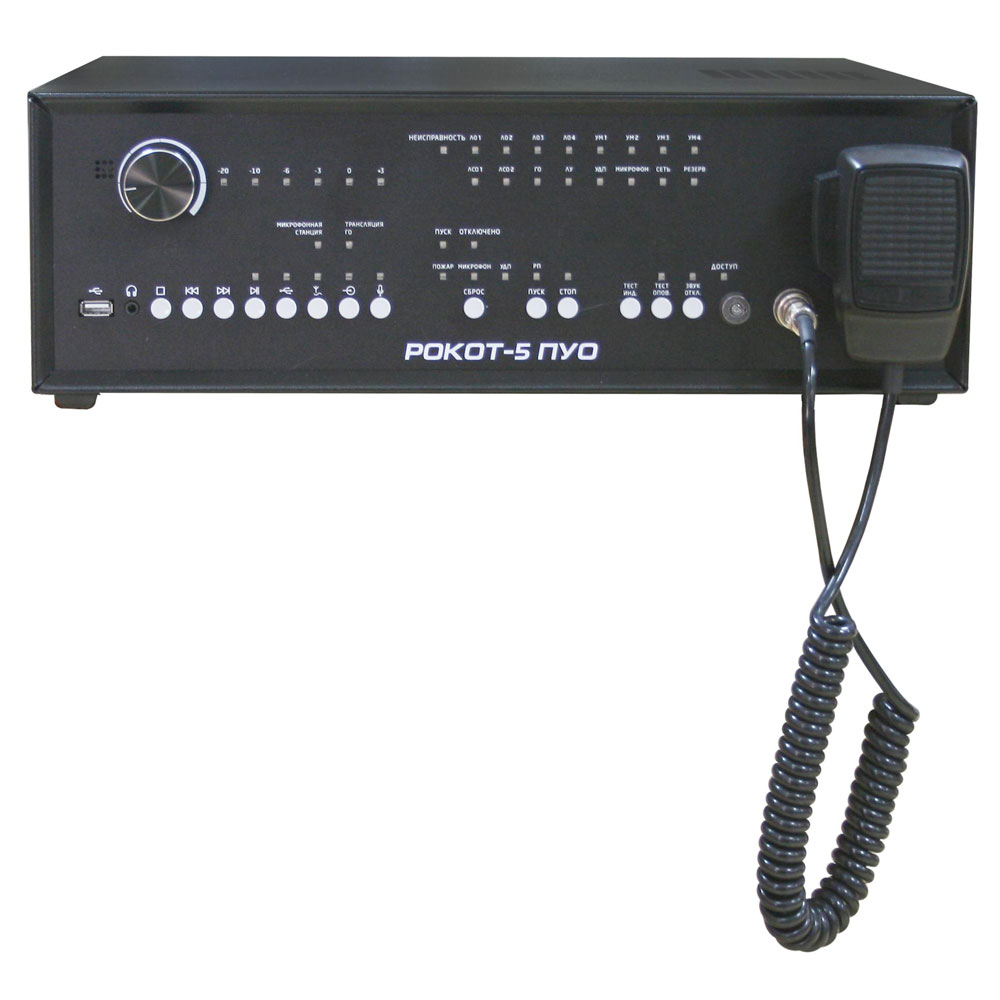

Прибор Рокот-5 ПУО-100 управления системой речевого пожарного оповещения

Прибор Рокот-5 ПУО-100 управления системой речевого пожарного оповещения

Современный прибор управления оповещением «РОКОТ-5 ПУО-100» – одно из ключевых звеньев системы пожарного речевого оповещения, созданное на базе новейших технологий компании «Сибирский Арсенал». Это устройство разработано для своевременной и эффективной трансляции голосовых сообщений при возникновении чрезвычайных ситуаций и пожарных тревог, обеспечивая максимальную безопасность персонала и посетителей объекта.

Прибор отличается высокой надежностью, стабильной работой в жестких климатических условиях (от –10 °C до +55 °C) и долгим сроком службы, что подтверждено сертификатами и практикой эксплуатации в различных учреждениях. Управляемое с помощью программного конфигуратора «Рокот-5», устройство поддерживает гибкую настройку голосовых сообщений, может работать совместно с внешними усилителями мощности и оповещателями, а также обеспечивает контроль состояния линий связи и электропитания.

Система предусмотрена для работы как при сетевом питании 220 В, так и с резервного источника – аккумуляторных батарей, что гарантирует бесперебойное функционирование даже в условиях отключения основного источника энергии. Дополнительной особенностью является возможность одновременного подключения до 4-х линий речевого оповещения и до 20 оповещателей, что позволяет использовать устройство в крупных объектах с высокими требованиями к безопасности.

Особенности:

• Совместимость с внешними блоками расширения (до 4-х усилителей мощности «РОКОТ-5 УМ»), что позволяет значительно увеличить охват оповещаемой зоны.
• Наличие четырех выходов подключения линий речевого оповещения и двух линий светового оповещения с индивидуальной защитой от перегрузки.
• Возможность использования разнообразных методов запуска оповещения – автоматически от пожарной сигнализации, вручную кнопкой «ПУСК» или дистанционно через устройство дистанционного пуска.
• Программная настройка через конфигуратор «Рокот-5», позволяющая загрузить пользовательские mp3-файлы с речевыми сообщениями, что повышает индивидуальную адаптивность системы.
• Надежная система контроля и индикации неисправностей, которая позволяет оперативно реагировать на любые отклонения в работе линий оповещения и электропитания.

Преимущества:

• Высокая надежность и долгий срок службы (до 10 лет), подтвержденный строгими испытаниями и соответствием стандартам качества.
• Гибкая система управления и настройки, благодаря которой прибор может быть адаптирован к специфике конкретного объекта.
• Обеспечение непрерывной работы в режиме дежурства с возможностью автоматического перехода в режим защиты аккумуляторных батарей от глубокого разряда.
• Компактный дизайн и удобство монтажа: устройство можно установить в настольном положении или смонтировать в 19-дюймовой стойке, что удобно для централизованного управления.
• Интеграция с различными системами пожарной безопасности (приемно-контрольные приборы, дистанционные пусковые устройства) позволяет создать комплексное решение для охраны жизни и имущества.

Недостатки:

• Высокая сложность установки и настройки, требующая участия квалифицированных специалистов, что может увеличить затраты на монтаж оборудования.
• Ограничения по эксплуатации в условиях повышенной влажности или агрессивных сред – прибор рассчитан на применение в закрытых помещениях и требует соблюдения мер по защите от атмосферных воздействий.
• Необходимость регулярного технического обслуживания и проверки, что связано с дополнительными расходами и временными затратами.
• При работе в режиме с максимальными нагрузками возможны временные отключения трансляции в случае срабатывания системы защиты от перегрузки, что требует внимания при выборе конфигурации системы.

Прибор «РОКОТ-5 ПУО-100» – это высокотехнологичное решение, позволяющее организовать надежное и оперативное оповещение о возникновении чрезвычайных ситуаций. Его продуманная конструкция, современные электронные компоненты и широкие функциональные возможности обеспечивают максимально безопасное и комфортное использование, что подтверждено как данными с сайта производителя, так и информацией из эксплуатационной документации. Это устройство станет основой современного комплексного решения в системе пожарной безопасности, обеспечивая оперативное информирование и своевременное реагирование на угрозы.

Характеристики:

• Количество выходов подключения линий речевого оповещения: 4
• Суммарная мощность оповещателей по линиям речевого оповещения: до 200 Вт
• Номинальное напряжение на выходах речевого оповещения
- РОКОТ-5 ПУО-100: 100 В
- РОКОТ-5 ПУО-30: 30 В
• Количество выходов подключения линий светового оповещения: 2
• Количество линий управления: 3
• Количество записанных заводских речевых сообщений: 3
• Количество «РОКОТ-5 УМ», подключаемых к одному ПУО по линии связи, до: 4
• Максимальная длина линии связи с усилителями, м: 100
• Максимальная длина линии связи с микрофонной станцией, м: 150
• Степень защиты оболочкой: IP30
• Габаритные размеры, не более: 420 х 370 х 140 мм
• Масса (без АБ), не более:
- РОКОТ-5 ПУО-100: 10 кг
- РОКОТ-5 ПУО-30: 8 кг
• Срок службы: 10 лет
• Диапазон рабочих температур: от - 10 до + 55 °С
• Относительная влажность воздуха при температуре +40 °С, без конденсации влаги, не более: 93 %

• Диапазон напряжения питания от сети переменного тока 50 Гц: от 187 до 242 В
• Максимальный ток, потребляемый от сети переменного тока, в режиме оповещения при максимальном количестве оповещателей, не более: 1,5 А
• Количество устанавливаемых в ПУО аккумуляторных батарей: 2 шт. х 12 В
• Номинальная ёмкость АБ: 12 Ач
• Диапазон питающего напряжения от резервного источника: от 21,0 до 27,6 В
• Средний ток потребления от АБ в дежурном режиме (при отключении от сети переменного тока): 150 мА
• Средний ток потребления от АБ в режиме оповещения (сообщение 1) при полной нагрузке: 3,5 А
• Напряжение заряда АБ: от 27,4 до 27,8 В
• Продолжительность пожарного оповещения, после 24-х часов работы ПУО от АБ в дежурном режиме, не менее: 1 час

• Допустимое сопротивление проводников, не более: 200 Ом
• Допустимое сопротивление утечки линии, не менее: 50 кОм
• Номинальное сопротивление оконечных резисторов, подключаемых к линии: 2 х 3,9 кОм
• Состояния линий в зависимости от их сопротивления:
- «неисправность» – короткое замыкание линии: менее 1 кОм
- «сигнал»: от 2 до 5 кОм
- «норма»: от 6 до 17 кОм
- «неисправность» – обрыв линии: более 25 кОм
• Длительность регистрируемых изменений сопротивления в линиях, не менее: 350 мс

• Линейный вход:
• - Тип разъёма: гнездо «jack 3,5 мм»
- Напряжение входного сигнала: от 200 до 1200 мВ
- Входное сопротивление: 30 кОм
• Вход сигнала ГО – «ВХОД ГО»:
- Тип разъёма: клеммник
- Напряжение входного сигнала при крайних положениях регулятора «Усиление входа ГО»: от 200 до 1800 мВ
- Входное сопротивление: 30 кОм
• Вход микрофон:
- Тип разъёма: гнездо «jack 3,5 мм»
- Тип микрофона: конденсаторный, электретный
- Входное сопротивление: 1 кОм

• Количество выходов подключения линий речевого оповещения: 4
• Максимальная суммарная мощность оповещателей, подключаемых к ЛО: 200 Вт
• Максимальная мощность оповещателей, подключаемых к одной ЛО:
- РОКОТ-5 ПУО-100: 100 Вт
- РОКОТ-5 ПУО-30: 80 Вт
• Номинальное напряжение на выходах ЛО:
- РОКОТ-5 ПУО-100: 100 В
- РОКОТ-5 ПУО-30: 30 В
• Максимальное допустимое сопротивление соединительных проводов (для каждой ЛО):
- РОКОТ-5 ПУО-100: 30 Ом
- РОКОТ-5 ПУО-30: 3 Ом
• Номинальное значение / мощность оконечного резистора: 47 кОм / 0,25 Вт

• Количество выходов подключения линий светового оповещения: 2
• Диапазон выходного напряжения, при работе от сети и АБ: от 10 до 13,5 В
• Максимальный суммарный ток по линиям светового оповещения: 400 мА
• Номинальное напряжение линий светового оповещения: 12 В
• Тип подключаемых оповещателей: световые светодиодные
• Номинальное значение / мощность оконечного резистора: 7,5 кОм / 0,25 Вт

• Тип разъёма: гнездо «jack 3,5 мм»
• Максимальное напряжение выходного сигнала 1200 мВ
• Выходное сопротивление: 1 кОм
• Сквозной диапазон воспроизводимых частот транслируемого сигнала неравномерностью не более 3 дБ: от 50 до 20000 Гц

• Тип выхода: «сухие» контакты оптореле
• Сопротивление выхода в замкнутом состоянии, не более: 15 Ом
• Максимальное внешнее напряжение на разомкнутом выходе: 72 В
• Максимальный ток при замкнутом выходе: 100 мА

• Тип выхода: «сухие» контакты оптореле
• Сопротивление выхода в разомкнутом состоянии: 15 кОм +- 5 %
• Сопротивление выхода в замкнутом состоянии: 7,5 кОм +- 5 %
• Максимальное внешнее напряжение на разомкнутом выходе: 72 В
