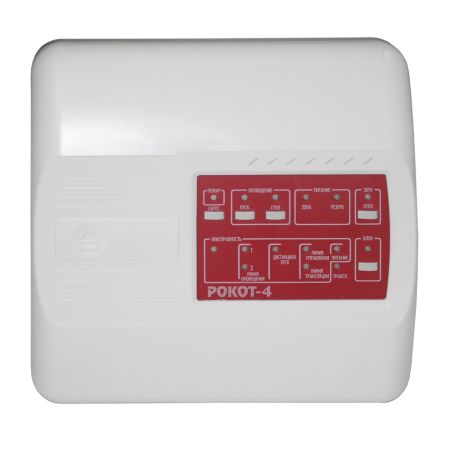

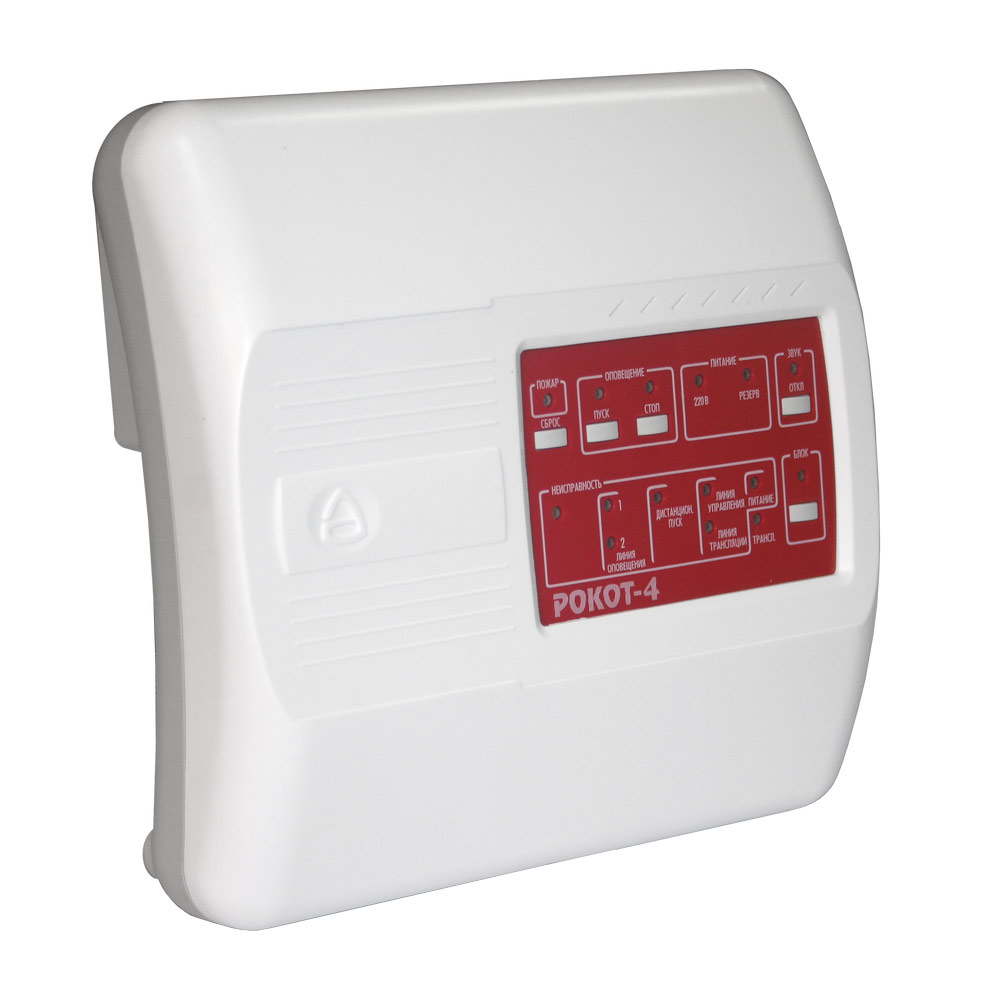

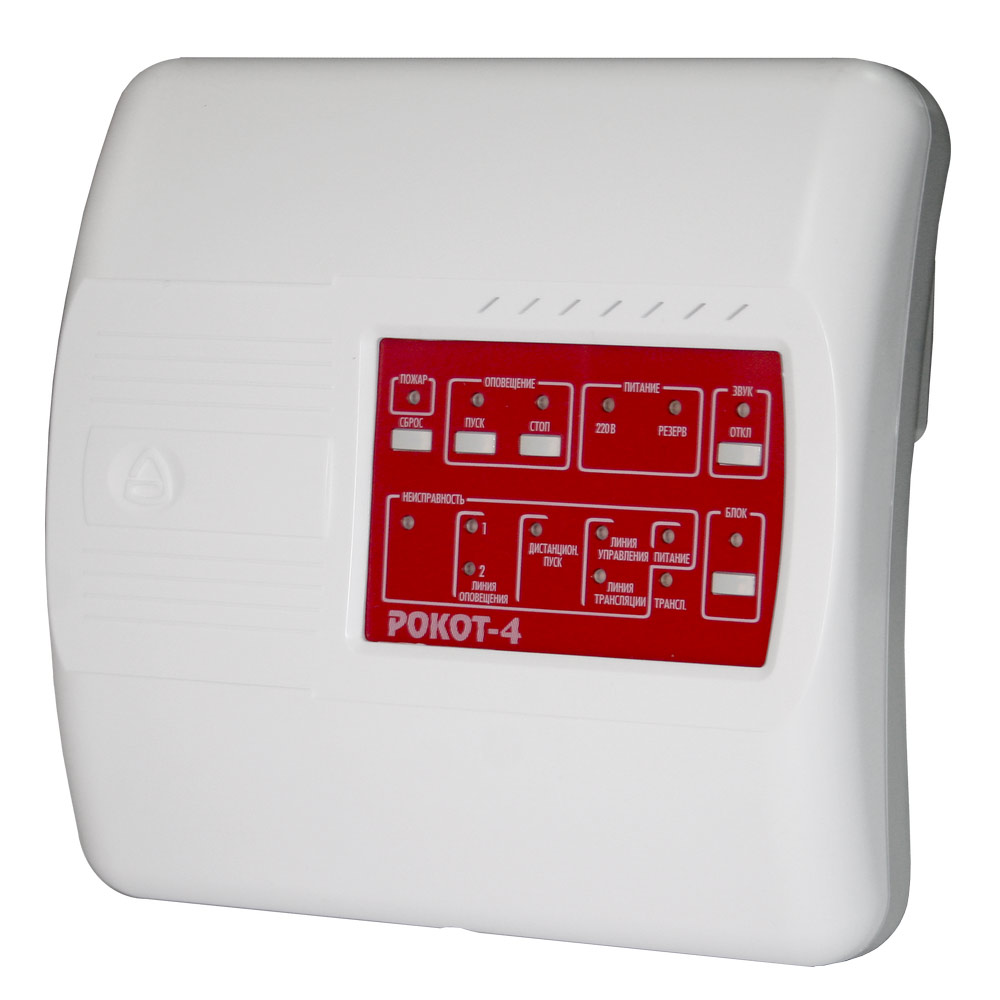

Прибор Рокот-4 управления системой речевого пожарного оповещения

Прибор Рокот-4 управления системой речевого пожарного оповещения

Прибор управления оповещением «Рокот-4» – это современное устройство, предназначенное для обеспечения надежного голосового оповещения при возникновении пожара или иных чрезвычайных ситуаций. Разработанный на базе инновационных решений НПО «Сибирский Арсенал», этот прибор является ключевым элементом системы речевого оповещения, способным трансформировать заранее записанное тревожное сообщение в сигнал для эвакуации и мобилизации персонала.

Прибор «Рокот-4» гарантирует высокую работоспособность в условиях круглосуточной эксплуатации, работая от сети переменного тока 220 В с возможностью автоматического перехода на встроенную аккумуляторную батарею в случае сбоев электропитания. Благодаря продуманной конструкции, прибор оснащен двумя линиями оповещения, что позволяет подключить как до 8 традиционных оповещателей, так и до 16 устройств с высоким входным сопротивлением. В основе работы лежит интеллектуальный контроль состояния линий управления и оповещения: система постоянно проверяет наличие неисправностей, контролирует напряжение и сопротивление, а также осуществляет автоматическую калибровку линий, что позволяет оперативно реагировать на любые отклонения в работе системы.

Устройство проектируется для установки в помещениях с широким температурным диапазоном (от –10 до +55 °С) и обладает высокой степенью защиты от механических повреждений, обеспечивая надежную работу системы безопасности в течение до 10 лет. Все технические решения, используемые в приборе «Рокот-4», соответствуют современным стандартам и требованиям нормативной документации, что подтверждено сертификатами соответствия для стран ЕАЭС.

Кроме того, удобство управления и доступ к функционалу устройства позволяют осуществлять дистанционный запуск тревожного оповещения, а также его ручное управление через панель индикации. Это делает «Рокот-4» незаменимым решением для объектов, где каждая секунда имеет значение и надежность системы оповещения – гарантия безопасности людей и имущества.

Особенности:

• Устройство разработано для круглосуточной работы в широком температурном диапазоне.
• Работа осуществляется от сети 220 В с автоматическим переходом на резервное питание через встроенную аккумуляторную батарею.
• Присутствуют два канала (ЛО1 и ЛО2) для подключения оповещателей, что обеспечивает высокую степень резервирования.
• Встроенная система контроля состояния линий управления и оповещения позволяет оперативно выявлять замыкания, обрывы и другие неисправности.
• Возможен как автоматический, так и дистанционный и ручной запуск тревожного оповещения.

Преимущества:

• Высокий уровень надежности и безопасности благодаря постоянному контролю и калибровке линий.
• Простота интеграции в существующие системы пожарной безопасности объектов.
• Компактный и продуманный дизайн, позволяющий легко осуществить монтаж и техническое обслуживание.
• Соответствие самым строгим стандартам качества и требованиям нормативной документации, что подтверждено сертификатами.
• Устройство позволяет своевременно переключаться на резервное питание, обеспечивая непрерывность работы системы в случае аварийного отключения основной сети.

Недостатки:

• Прибор не предназначен для эксплуатации в условиях агрессивных сред или во взрывоопасных помещениях.
• Требуется квалифицированное техническое обслуживание для поддержания оптимальной работы всех функций.
• Необходимость проведения периодической проверки и калибровки линий оповещения для гарантирования корректности работы.
• Монтаж и подключение прибора должны осуществляться специалистами, что может увеличить первоначальные затраты на установку.

Характеристики:

• Количество линий оповещения: 2
• Максимальное количество подключаемых к каждой ЛО оповещателей типа «АС-2-1», «АС-3-1», «АС-3-3»: 8
• Максимальное количество подключаемых к каждой ЛО оповещателей типа «АС-2-2», «АС-3-2», «АС-3-4»: 16
• Диапазон рабочих температур: от - 10 до +55 °С
• Относительная влажность воздуха при температуре +40 °С, не более: 93 %
• Масса без аккумуляторной батареи, не более: 0,5 кг
• Габаритные размеры, не более: 205 x 200 x 75 мм
• Степень защиты оболочкой при монтаже на ровную поверхность: IP40
• Срок службы: 10 лет

• Напряжение питания сети переменного тока 50 Гц: от 187 до 242 В
• Мощность, потребляемая от сети переменного тока в дежурном режиме, не более: 3 Вт
• Мощность, потребляемая от сети переменного тока в режиме тревожного оповещения при максимальном количестве оповещателей и заряженной АБ, не более: 15 Вт
• Номинальная ёмкость АБ: 2,2 Ач
• Ток, потребляемый от АБ в дежурном режиме при отсутствии сетевого напряжения, не более: 55 мА
• Средний ток, потребляемый от АБ в режиме тревожного оповещения при отсутствии сетевого напряжения и максимальном количестве оповещателей, не более: 580 мА
• Режим заряда АБ: буферный
• Напряжение заряда АБ: от 13,7 до 14,2 В
• Начальный ток заряда АБ, не менее: 110 мА
• Напряжение АБ, соответствующее переходу прибора в режим защиты от глубокого разряда: 10,5 ± 0,25 В
• Средний ток, потребляемый от АБ в режиме защиты от глубокого разряда, не более: 20 мА

• Допустимое сопротивление проводников линий управления, не более: 200 Ом
• Допустимое сопротивление утечки линии линий управления, не менее: 50 кОм
• Номинальное сопротивление в цепи линий управления: 7,8 кОм
• Состояния линий управления в зависимости от их сопротивления:
- «неисправность» – короткое замыкание линии: менее 1 кОм
- «сигнал»: от 2 до 5 кОм
- «норма»: от 6 до 17 кОм
- «неисправность» – обрыв линии: более 25 кОм
• Длительность регистрируемых изменений сопротивления ЛУ, не более: 350 мс
• Длительность нерегистрируемых изменений сопротивления ЛУ, не менее: 250 мс

• Средняя мощность речевого сигнала усилителя звуковой частоты, не менее: 12 Вт
• Минимальное сопротивление нагрузки на звуковой частоте (для каждой ЛО): 2 Ом
• Номинальное сопротивление нагрузки по постоянному току: от 5 до 50 Ом
• Максимальная (кратковременная) амплитуда выходного напряжения (питание от сети и АБ), не менее: 8 В
• Максимальное сопротивление соединительных проводов (для каждой ЛО): 3 Ом
• Уровень звукового давления на расстоянии 1 м от «АС-2-1» («АС-3-1», «АС-3-3»), подключенного в соответствии с рис.А3, не менее: 86 дБ
• Уровень звукового давления на расстоянии 1 м от «АС-2-2» («АС-3-2», «АС-3-4»), подключенного в соответствии с рис.А4, не менее: 88 дБ

• Номинальное напряжение входного сигнала: 0,5 В
• Входное сопротивление, не менее: 10 кОм
• Номинальное напряжение выходного сигнала: 0,5 В
• Выходное сопротивление, не более: 1 кОм

• Тип выхода: «сухие контакты»
• Сопротивление выхода в замкнутом состоянии, не более: 30 Ом
• Максимальное внешнее напряжение на разомкнутом выходе, не более: 20 В
• Максимальный ток, при замкнутом выходе*: 100 мА
