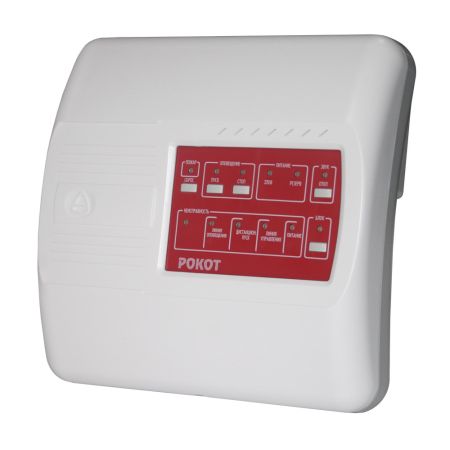

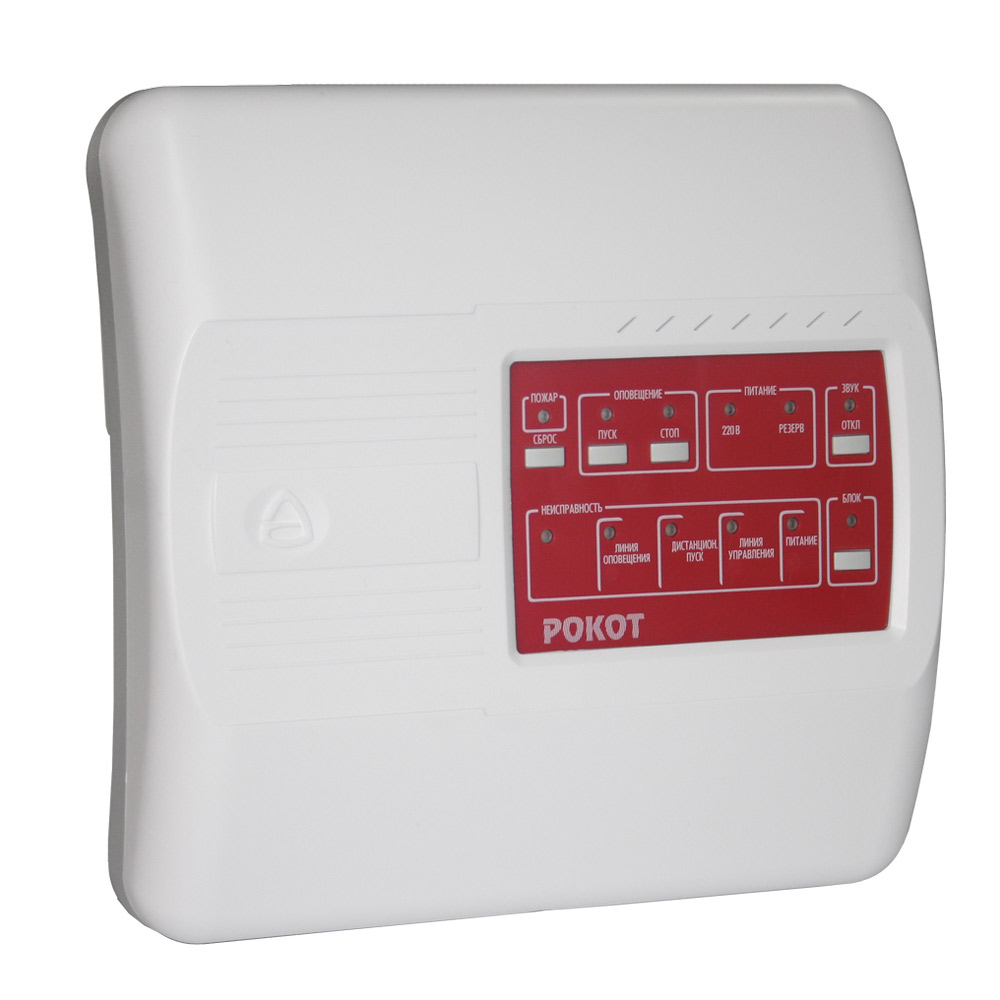

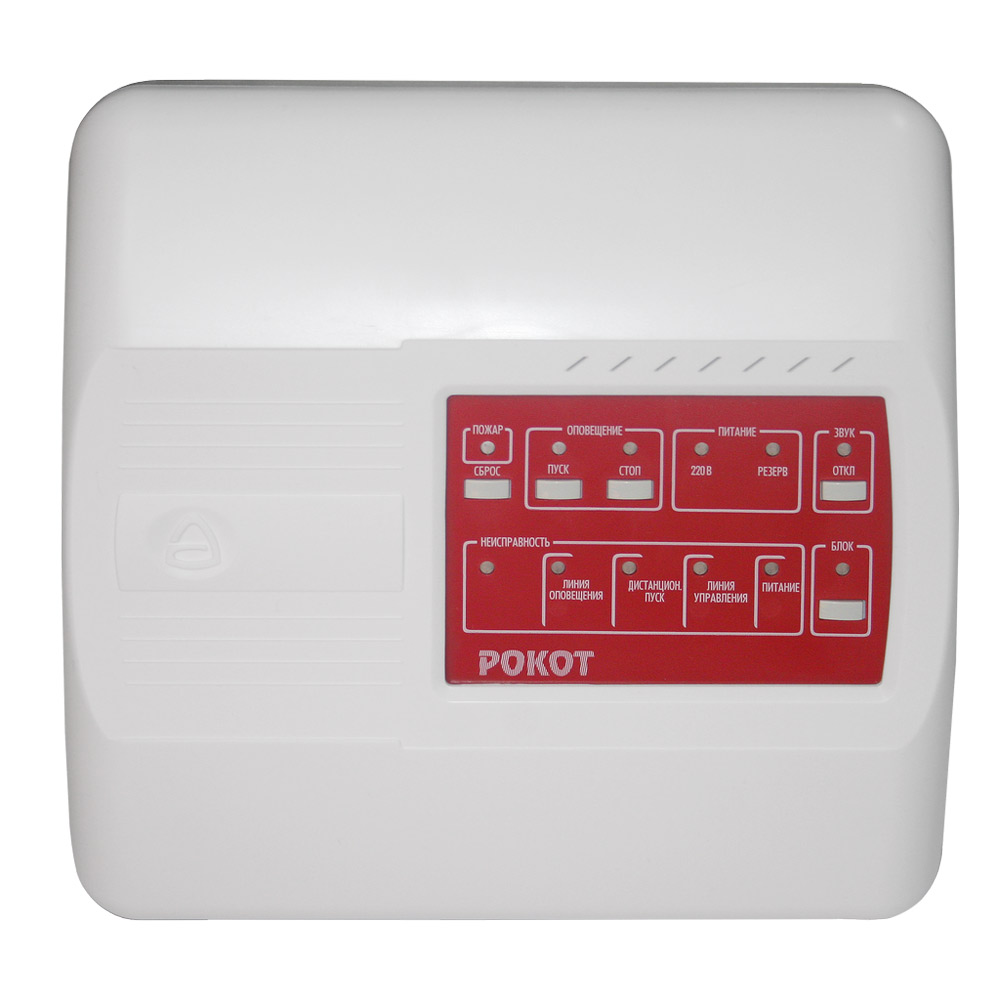

Прибор Рокот управления системой речевого пожарного оповещения

Прибор управления оповещением «Рокот» в составе системы речевого оповещения пожарной «РОКОТ» предназначен для трансляции предварительно записанного речевого сообщения при возникновении пожара или других экстремальных ситуаций.

Прибор работает с акустическими системами «АС-2-1», «АС-3-1», «АС-3-3», «АС-2-2», «АС-3-2», «АС-3-4», а так же «АС-2-3» и «АС-2-4» (без подключения светового канала), подключёнными с помощью соединительных линий (линий оповещения).

Прибор предназначен для работы совместно с приемно-контрольными пожарными приборами серий «Гранит», «Карат», «Кварц», «Пирит» или аналогичными приборами других производителей, имеющими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».

Изготовленный ООО НПО «Сибирский Арсенал», данный прибор объединяет в себе надежность, продуманную функциональность и удобство эксплуатации. Он специально спроектирован для установки в охраняемых помещениях и обеспечивает круглосуточную работу в диапазоне температур от –10 °С до +55 °С, что делает его идеальным решением для самых разнообразных условий эксплуатации.

Прибор «Рокот» работает от сети переменного тока 220 В с автоматическим переходом на питание от встроенной аккумуляторной батареи (12 В, 2,2 Ач) в случае отключения основного источника питания. Это гарантирует его бесперебойную работу даже в условиях перебоев электроснабжения. В основе работы устройства лежит воспроизведение заранее записанного тревожного речевого сообщения, которое инициируется автоматическим, ручным или дистанционным способом, а также контроль технического состояния линий управления и оповещения. Дополнительные функции устройства включают мониторинг состояния батареи, защиту от глубокого разряда аккумулятора, а также защиту от короткого замыкания и неправильного подключения, что существенно повышает безопасность эксплуатации.

Особенности

• Прибор обеспечивает три способа запуска тревожного оповещения: автоматический (при получении сигнала от пожарной сигнализации), ручной (с помощью кнопки «ОПОВЕЩЕНИЕ ПУСК») и дистанционный (через устройство дистанционного пуска).
• Прибор имеет выход оповещения, к которому могут быть подключены до 4 АС типов: «АС-2-1», «АС-2-3», «АС-3-1», «АС-3-3» или до 16 АС, имеющих высокое входное сопротивление: «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4».
• Встроенная система контроля непрерывно следит за состоянием линий управления и линий оповещения, что позволяет своевременно обнаруживать и сигнализировать о возможных неисправностях.
• Устройство воспроизводит предзаписанное речевое сообщение с важными инструкциями в экстренной ситуации, благодаря чему повышается информированность персонала и посетителей объекта.
• Присутствует защита от короткого замыкания, переполюсовки и других электрических сбоев, а также функция автоматического перехода на резервное питание с одновременной подзарядкой аккумулятора.
• «Рокот» совместим с различными системами пожарной сигнализации и оповещения, что позволяет интегрировать его в уже существующие системы безопасности без значительных доработок.

Преимущества

• Высокая надежность и качество исполнения обеспечивают стабильную работу прибора в течение всего срока службы, заявленного производителем.
• Устройство работает в широком температурном диапазоне, что позволяет эксплуатировать его в различных климатических условиях.
• Наличие встроенного аккумулятора гарантирует бесперебойное функционирование даже при отключении сетевого питания, что является важным фактором в системах безопасности.
•  Многократное повторение предупреждающего речевого сообщения на двух языках делает оповещение понятным для разных категорий пользователей.
• Интуитивно понятное управление с наличием световой индикации и звуковой сигнализации позволяет быстро диагностировать состояние прибора и оперативно реагировать на возникшие проблемы.

Недостатки

• Устройство не предназначено для эксплуатации в условиях агрессивных сред или в взрывоопасных помещениях, что ограничивает область его применения.
• Прибор рассчитан на установку в помещениях, защищенных от воздействия атмосферных осадков, поэтому его установка на открытых площадках требует дополнительных мер по защите от влаги и пыли.
• Для правильной работы и корректной диагностики системы оповещения требуется квалифицированный монтаж и регулярное техническое обслуживание, что может стать дополнительной затратой времени и средств.
• Использование встроенного аккумулятора подразумевает необходимость периодического контроля его состояния и своевременной замены при снижении эксплуатационных характеристик, что требует внимания со стороны эксплуатации.

Прибор «Рокот» является отличным выбором для объектов, где безопасность и оперативное оповещение являются приоритетом. Его техническое исполнение и продуманные функции способствуют быстрому и надежному информированию в случае чрезвычайной ситуации, что значительно повышает уровень защиты персонала и имущества. Интеграция прибора «Рокот» в систему пожарной сигнализации позволяет не только своевременно запустить оповещение, но и обеспечить контроль технического состояния всей системы, что в конечном итоге снижает риск возникновения аварийных ситуаций.

Характеристики:

• Количество линий оповещения: 1
• Максимальное количество подключаемых к ЛО оповещателей типа «АС-2-1», «АС-3-1», «АС-3-3»: 4
• Максимальное количество подключаемых к ЛО оповещателей типа «АС-2-2», «АС-3-2», «АС-3-4»: 16
• Диапазон рабочих температур: от -10 до +55 °С
• Относительная влажность воздуха при температуре +40 °С, не более: 93 %
• Масса без АБ, не более: 0,5 кг
• Габаритные размеры, не более: 205 х 200 х 75 мм
• Степень защиты оболочкой при монтаже на ровную поверхность: IP40
• Срок службы: 10 лет

• Напряжение питания сети переменного тока 50 Гц: от 187 до 242 В
• Мощность, потребляемая от сети переменного тока в дежурном режиме, не более: 3 Вт
• Мощность, потребляемая от сети переменного тока в режиме тревожного оповещения при максимальном количестве оповещателей и заряженной АБ, не более: 12 Вт
• Номинальная ёмкость АБ: 2,2 Ач
• Ток, потребляемый от АБ в дежурном режиме при отсутствии сетевого напряжения, не более: 40 мА
• Средний ток, потребляемый от АБ в режиме тревожного оповещения при отсутствии сетевого напряжения и максимальном количестве оповещателей, не более: 500 мА
• Режим заряда АБ: буферный
• Напряжение заряда АБ: от 13,7 до 14,2 В
• Начальный ток заряда АБ, не менее: 110 мА
• Напряжение АБ, соответствующее переходу прибора в режим защиты от глубокого разряда: 10,5 ± 0,25 В
• Средний ток, потребляемый от АБ в режиме защиты от глубокого разряда, не более: 20 мА

• Допустимое сопротивление проводников линий управления, не более: 200 Ом
• Допустимое сопротивление утечки линии линий управления, не менее: 50 кОм
• Номинальное сопротивление в цепи ЛУ: 7,8 кОм
• Состояния линий управления в зависимости от их сопротивления:
• - «неисправность» – короткое замыкание линии: менее 1 кОм
• - «сигнал»: от 2 до 5 кОм
• - «норма»: от 6 до 17 кОм
• - «неисправность» – обрыв линии: более 27 кОм
• Длительность регистрируемых изменений сопротивления в ЛУ, не более: 350 мс
• Длительность нерегистрируемых изменений сопротивления в ЛУ, не менее: 250 мс

• Средняя мощность речевого сигнала усилителя звуковой частоты, не менее: 6 Вт
• Минимальное сопротивление нагрузки на звуковой частоте: 1 Ом
• Номинальное сопротивление нагрузки по постоянному току: от 3 до 50 Ом
• Максимальная (кратковременная) амплитуда выходного напряжения (питание от сети и АБ), не менее: 4 В
• Максимальное сопротивление соединительных проводов: 2 Ом
• Уровень звукового давления на расстоянии 1 м от «АС-2-1» («АС-3-1», «АС-3-3»), подключенного в соответствии с рис.А3 (А4), не менее: 86 дБ
• Уровень звукового давления на расстоянии 1 м от «АС-2-2» («АС-3-2», «АС-3-4»), подключенного в соответствии с рис.А5 (А6), не менее: 80 дБ

• Тип выхода: «сухие контакты»
• Сопротивление выхода в замкнутом состоянии, не более: 30 Ом
• Максимальное внешнее напряжение на разомкнутом выходе, не более: 20 В
• Максимальный ток, при замкнутом выходе: 100 мА (требуемое значение должно быть обеспечено внешним ограничителем тока)
