Усилитель линейный Октава-100Б

Усилитель линейный Октава-100Б для наращивания выходной мощности системы оповещения “Октава-100”. Используется в составе автоматической пожарной сигнализации или автономной системы оповещения совместно с прибором управления оповещением “Октава-100Ц”.

Линейный усилитель «Октава-100Б» — это высоконадежный компонент систем оповещения и управления эвакуацией (СОУЭ) 3–4 типов, разработанный для эффективной передачи речевых и световых сигналов при возникновении пожара и других чрезвычайных ситуаций. Устройство обеспечивает усиление звукового сигнала, управление световыми оповещателями, автоматическое переключение на резервное питание, а также непрерывный контроль линий оповещения.

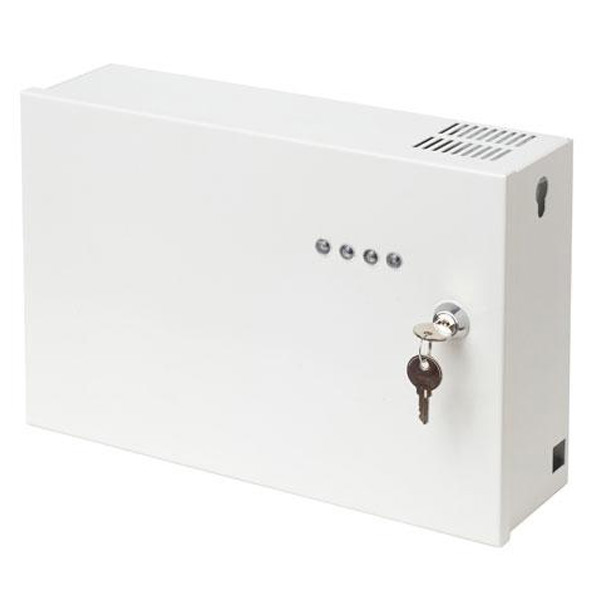

Выполненный в виде электронного блока в металлическом корпусе, усилитель «Октава-100Б» имеет компактные габариты (320×220×110 мм) и массу не более 5 кг. Он рассчитан на питание от сети переменного тока 220 В 50 Гц и может работать от аккумуляторной батареи номиналом 24 В в случае отключения основного источника.

При этом в дежурном режиме устройство потребляет всего 5 Вт, а в тревожном — до 100 Вт. Встроенная система управления аккумулятором обеспечивает его зарядку, контроль состояния и автоматическое переключение питания. В тревожном режиме усилитель способен функционировать от АКБ в течение 1 часа, а в дежурном — до 24 часов.

Номинальное напряжение речевой линии составляет 30 или 100 В, с выходной мощностью не менее 80 Вт при синусоидальном сигнале частотой 1 кГц. Частотный диапазон воспроизведения — от 200 до 10000 Гц. Устройство снабжено индикаторами состояния, отображающими информацию о наличии сетевого питания, исправности АКБ, перегрузке, неисправности и других рабочих режимах.

Особенности

• Выполняет автоматическое переключение между основным и резервным питанием
• Поддерживает питание световых оповещателей
• Обеспечивает контроль линий на обрыв и короткое замыкание
• Имеет индикацию текущих режимов работы
• Реализует регулировку уровня входного сигнала
• Позволяет переключение диапазонов входного напряжения
• Работает при температуре от 0 до +40 °С
• Устойчив к повышенной влажности до 93% при +40 °С
• Гарантирует гальваническую развязку входа и выхода
• Предусматривает релейные выходы «Пуск» и «Неисправность»

Преимущества

• Совместим с системой «Октава-100» и ее компонентами
• Высокая выходная мощность для охвата больших зон оповещения
• Устойчивость к внешним воздействиям и перепадам напряжения
• Простой монтаж и подключение благодаря универсальному корпусу
• Низкое энергопотребление в дежурном режиме
• Надежная система автоматического контроля
• Продолжительный срок службы и высокая наработка на отказ
• Возможность наращивания мощности системы с помощью каскадного подключения

Недостатки

• Не предназначен для эксплуатации при температуре ниже 0 °С
• Не поддерживает работу в условиях агрессивной среды
• Требует внешнего источника питания 220 В или АКБ
• Ограничен ток световой линии до 250 мА
• Требуется профессиональный монтаж и настройка
• Отсутствует встроенная защита от вандализма
• Не поддерживает управление по цифровым сетям без дополнительного оборудования
• Не включает в комплект аккумуляторные батареи

Характеристики:

• Напряжение питания сети переменного тока, В, частотой (50±1) Гц: 220
• Мощность, потребляемая от основного источника питания, Вт, не более:
- в дежурном режиме: 5
- в тревожном режиме: 100
• Номинальное напряжение АКБ, В: 24
• Ток, потребляемый от резервного источника питания (АКБ), при отсутствии основного, А, не более:
- в дежурном режиме: 0,2
- в тревожном режиме: 3,9
• Время работы при питании от АКБ, ч, в дежурном режиме плюс в режиме оповещения:
- в дежурном режиме: 24
- в режиме оповещения: 1
• Время технической готовности к работе после подачи питания, с, не более: 10
• Номинальное среднеквадратическое напряжение на входе ЗВУК ВХОД, В: 0,7/ 30/ 100
• Номинальное напряжение линии речевого оповещения, В: 30 или 100
• Долговременная выходная мощность на синусоидальном сигнале частотой 1кГц, Вт, не менее: 80
• Напряжение на линии светового оповещения, В: 24
• Максимальный ток линии светового оповещения, мА: 250
• Диапазон воспроизводимых частот, Гц: от 200 до 10000
• Неравномерность АЧХ в диапазоне частот от 500 до 3000 Гц, дБ, не более: 3
• Коэффициент гармонических искажений выходного сигнала при максимальной выходной мощности, %, не более: 10
• Минимальное значение напряжения аккумулятора, В, при котором усилитель автоматически формирует сигнал неисправности: 21,0
• Коэффициент усиления усилителем мощности входного напряжения линии звукового оповещения при частоте входного сигнала 1,0 кГц: 1 ± 0,05
• Параметры релейного выхода «Пуск» и обобщенного релейного выхода «Неисправность» для дальнейшей передачи информационных сигналов во внешние цепи:
- максимальный коммутируемый ток, мА: 100
- максимальное коммутируемое напряжение, В: 100
- сопротивление разомкнутого ключа, МОм, не менее: 1
- сопротивление замкнутого ключа, Ом, не более: 30
- напряжение гальванической развязки, В: 1500
• Габаритные размеры, мм: 320 х 220 х 110
• Масса (без АКБ), кг, не более: 5
• Средний срок службы, лет, не менее: 10
• Средняя наработка на отказ, ч: 60000
• Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: IP30
• Усилитель сохраняет работоспособность в условиях внешних воздействующих факторов:
- температура окружающей среды: от 0°С до плюс 40 °С;
- повышенная влажность окружающей среды: 93 % при температуре плюс 40 °С
