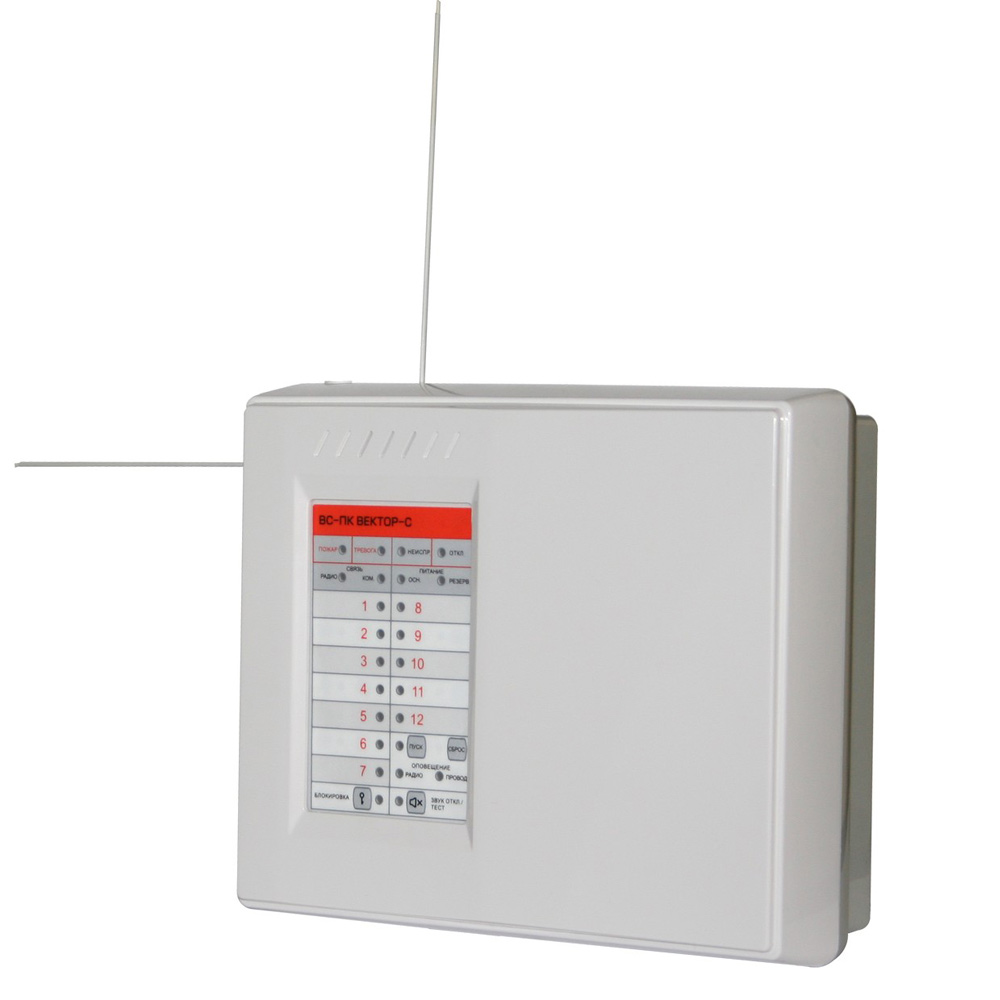

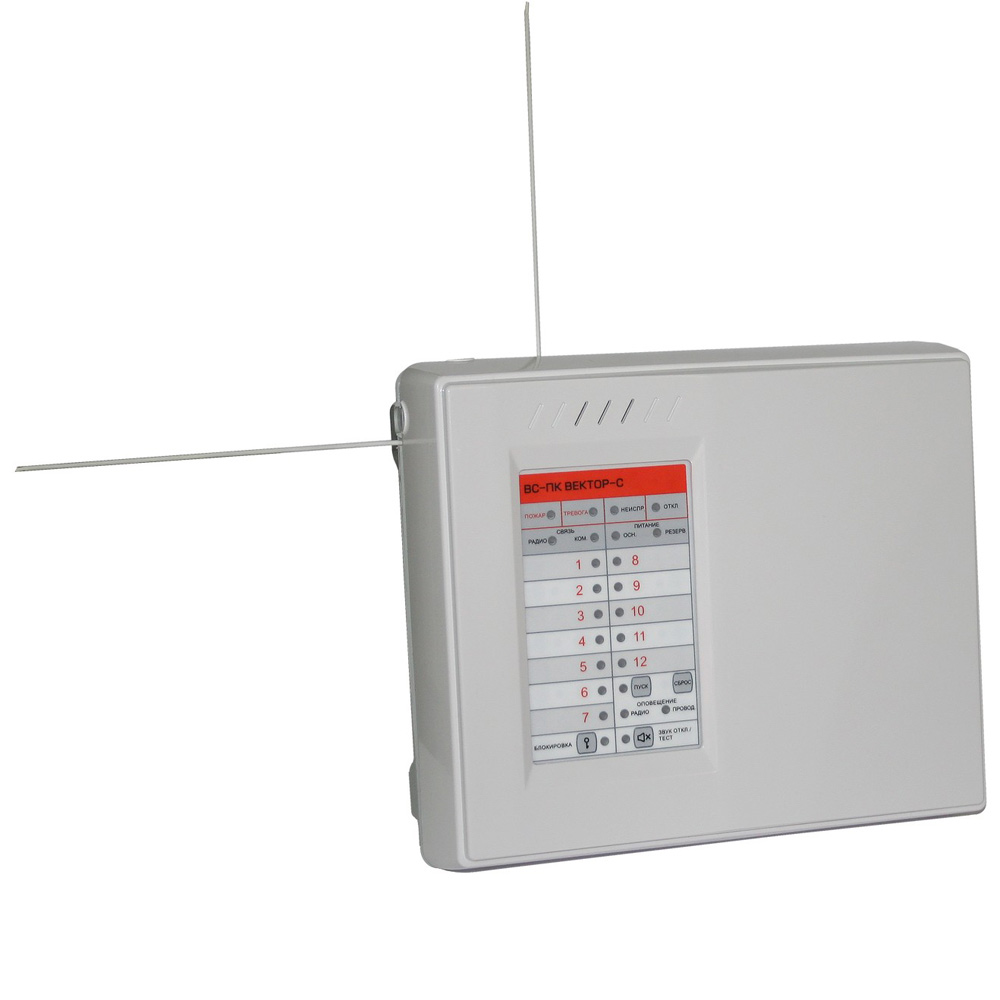

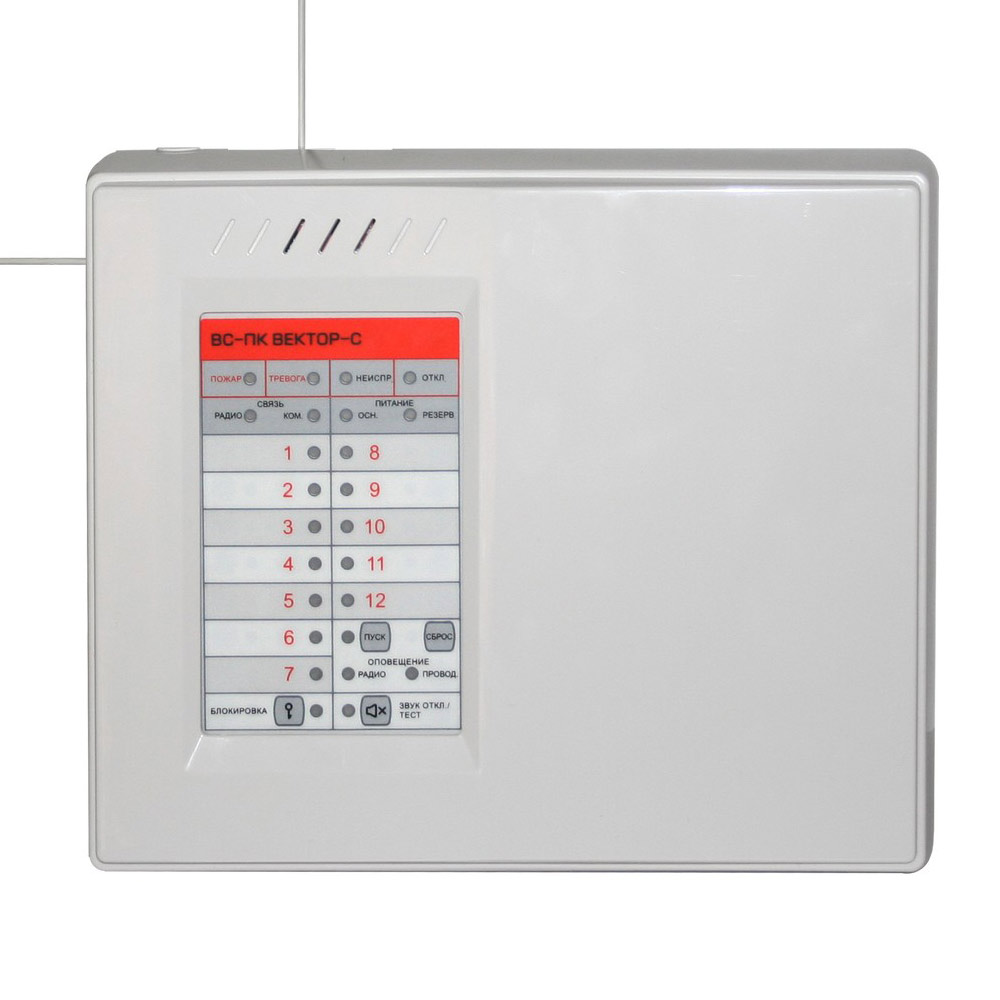

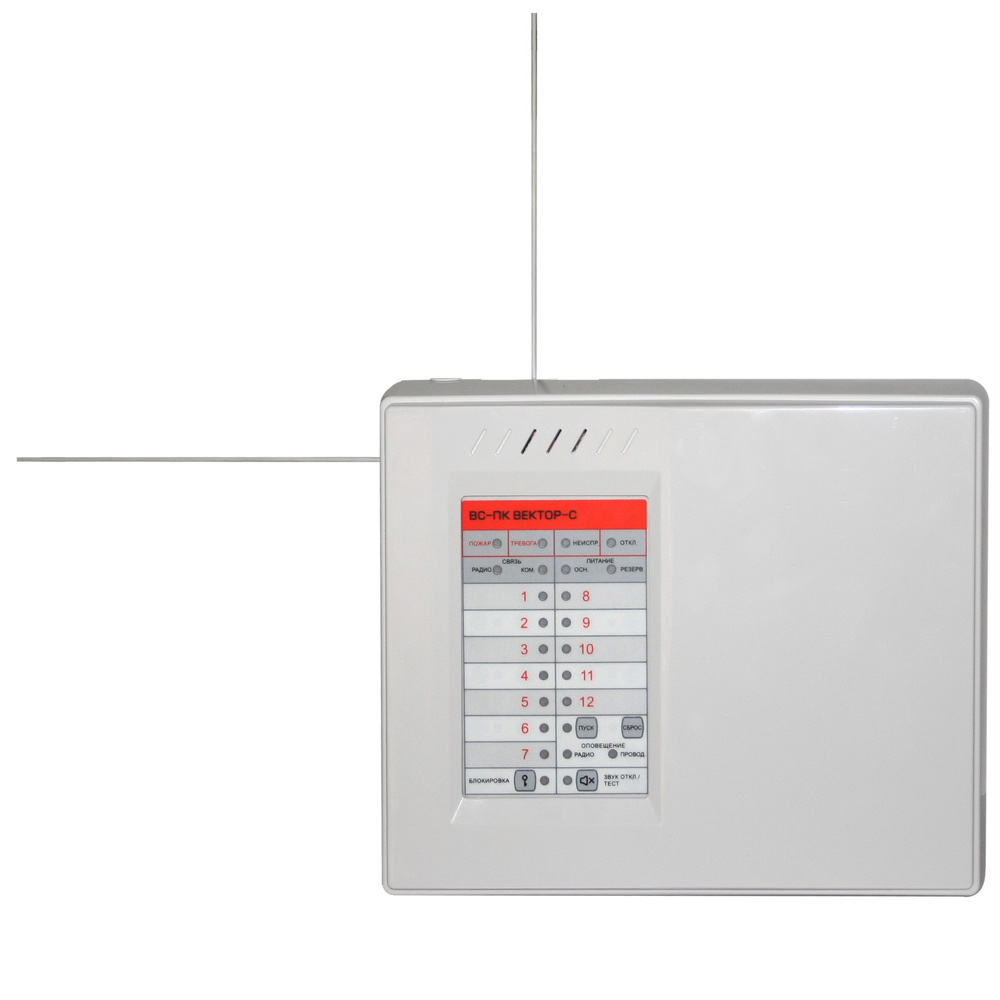

Прибор ВС-ПК ВЕКТОР-С с WiFi приемно-контрольный и управления охранно-пожарный, адресный радиоканальный

Прибор ВС‑ПК ВЕКТОР‑С – это современное комплексное решение, разработанное НПП «Сибирский Арсенал», для создания надёжной системы охраны и пожарной сигнализации на объекте. Устройство сочетает в себе функции приёма, контроля и управления радиоканальными извещателями, оповещателями, кнопками и другими устройствами, благодаря чему обеспечивает оперативное реагирование на чрезвычайные ситуации, а также интеграцию с централизованными системами передачи извещений «Горизонт» и «Лавина».

Прибор работает в радиодиапазоне 433 МГц, используя 10 поддиапазонов, и задействует два независимых канала приёмо-передачи с антеннами различной поляризации для повышения стабильности связи даже в сложных условиях эксплуатации. Его функциональность подтверждается как информацией, представленной на официальном сайте производителя citeturn0search0, так и данными из руководства по эксплуатации прибора citeturn0file0.

Благодаря продуманной архитектуре, ВС‑ПК ВЕКТОР‑С позволяет создать качественную систему охраны и пожарного оповещения без необходимости использования сложного проводного монтажа. Устройство предназначено для работы в составе комплексных систем безопасности, позволяя объединить до 12 охраняемых зон с возможностью управления каждой зоной индивидуально или группами, а также интегрировать до 64 радиоканальных устройств.

Поддержка передачи данных по протоколу TCP/IP через сети Ethernet, Wi‑Fi, GSM/GPRS, а также возможность отправки SMS и организации дозвона на заданные телефонные номера позволяет существенно расширить функциональные возможности системы. Встроенный резервный источник питания с аккумулятором обеспечивает автономную работу прибора в аварийных ситуациях, что особенно важно для объектов с повышенными требованиями к безопасности.

Особенности:

• Прибор работает в радиодиапазоне 433 МГц с разделением на 10 поддиапазонов для оптимизации связи.
• Встроенные коммуникаторы обеспечивают связь с централизованными системами «Горизонт» и «Лавина» посредством TCP/IP, Ethernet, Wi‑Fi и GSM/GPRS.
• Возможность отправки SMS-сообщений и дозвона на заданные номера для оперативного уведомления персонала.
• Поддержка до 12 охраняемых зон с возможностью объединения в группы для одновременного управления.
• Интеграция с различными типами радиоканальных устройств (извещатели, оповещатели, тревожные и сигнальные кнопки).
• Наличие резервного источника питания с аккумулятором, обеспечивающим стабильную работу в аварийном режиме.

Комплект поставки:

• Прибор «ВС-ПК ВЕКТОР-С» (WiFi) САПО.425519.047: 1 шт.
• Руководство по эксплуатации САПО.425519.047РЭ: 1 шт.
• Антенна ВС.301129.003: 2 шт.
• Жгут САПО.685621.005: 1 шт.
• Жгут САПО.685621.005-01: 1 шт.
• Выносной считыватель Touch Memory: 1 шт.
• Ключ Touch Memory DS1990A: 1 шт.
• Резистор 7,5 кОм ± 5 %, 0,25 Вт: 3 шт.
• Устройство регистрации событий «ВС-УРС ВЕКТОР» ВС.425513.077 (поставляется по спец. заказу)

ПО позволяет:

• Сконфигурировать прибор (закрепить за зонами радиоканальные извещатели и оповещатели, произвести их настройку, прописать радиоканальные брелоки, коды радиоканальных кодонаборных панелей «ПОРТАЛ-Р», электронные ключи ТМ, настроить режимы работы реле);
• Настроить коммуникаторы;
• Настроить параметры SMS-рассылки на телефоны пользователей;
• Изменить конфигурацию;
• Просмотреть текущую конфигурацию прибора (текущее закрепление за зонами радиоканальных извещателей, брелков, кодов панелей, ключей ТМ, закрепление за зоной оповещения радиоканальных оповещателей);
• Читать журнал событий прибора (последние 10000 событий).

Преимущества:

• Быстрое и простое развертывание системы благодаря беспроводной технологии, что позволяет сэкономить на проводном монтаже.
• Высокая мобильность прибора, дающая возможность установки в труднодоступных зонах, где традиционные системы недоступны или экономически нецелесообразны.
• Надёжная работа в автономном режиме с гарантированной передачей извещений и контролем состояния всех подключённых устройств.
• Лёгкость настройки и управления с помощью специализированного программного обеспечения, позволяющего адаптировать параметры под конкретные задачи объекта.
• Гибкость в управлении охранными и пожарными зонами, что позволяет комплексно защищать объект и оперативно реагировать на любые инциденты.
• Возможность интеграции с современными системами централизованного наблюдения и автоматизированными решениями безопасности.

Недостатки:

• Первоначальная настройка и конфигурация прибора могут требовать привлечения квалифицированного персонала из-за сложности технических параметров.
• Возможное влияние радиочастотных помех, особенно в условиях интенсивной работы других устройств в том же диапазоне.
• Ограниченный радиус действия (до 400 метров на открытой местности), что требует тщательного планирования размещения оборудования.
• Необходимость строгого соблюдения мер безопасности и нормативных требований при монтаже и эксплуатации.
• Относительно высокая стоимость по сравнению с простыми проводными системами, что может стать препятствием для небольших объектов с ограниченным бюджетом.

ВС‑ПК ВЕКТОР‑С – это инновационное и надёжное решение, идеально подходящее для обеспечения безопасности любых объектов. Его продуманная конструкция, широкий спектр функций и возможность интеграции в современные системы управления делают его незаменимым помощником для создания комплексной системы охраны и пожарной сигнализации, способной оперативно реагировать на любые чрезвычайные ситуации и обеспечить защиту имущества и жизни людей.

Характеристики:

• Количество адресных зон охраны: 12
• Общее количество радиоканальных извещателей различных типов, радиоканальных оповещателей различных типов и радиоканальных кнопок различных типов на один прибор, не более, шт.: 64
• Количество радиоканальных оповещателей различных типов (в зависимости от установленного значения интервала передачи периодических посылок: 7 секунд / 15 секунд), не более, шт.: 16 / 24
• Общее количество радиоканальных брелков, кодов кодонаборных панелей «ПОРТАЛ-Р», электронных ключей ТМ на один прибор, не более, шт.: 128
• Максимальная дальность связи радиоустройств с прибором на открытой местности, до, м: 400
• Количество телефонных номеров пользователей для SMS рассылки, до: 3
• Количество реле прибора: 4
• Параметры реле 1, 2, 4:
- коммутируемое напряжение постоянного тока, не более, В: 100
- коммутируемый ток, не более, А: 0,1
• Параметры реле 3:
- коммутируемое напряжение переменного тока, не более, В: 250
- коммутируемое напряжение постоянного тока, не более, В: 24
- коммутируемый ток, не более, А: 3
• Напряжение питания от сети (переменный ток 50 Гц), В: от 110 до 242
• Мощность, потребляемая от сети, не более, ВА: 15
• Суммарный ток по выходам «ЗВ» и «ЛМП», не более, А: 0,2
• Максимально допустимый общий ток потребления по выходу «+12В», А: 0,7
• Номинальный ток, А (номинальный ток без использования внешних потребителей по выходу «+12В») / номинальное напряжение, В внешнего резервированного источника питания: 1,5 (1,0) / 12
• Напряжение питания от аккумулятора, В: от 11,8 до 14,0
• Номинальная ёмкость встроенного аккумулятора, Ач: 7 или 4,5
• Ток потребления от заряженного аккумулятора без учёта внешних потребителей (сирена/лампа, подключенные к выходам «ЗВ»/«ЛМП» и другие устройства, подключенные к выходу «+12В») и при условии, что реле ПЦН3 выключено:
- в дежурном режиме, без GE коммуникатора / с GE коммуникатором, не более, мА: 60 / 170
- в тревожном режиме, без GE коммуникатора / с GE коммуникатором, не более, мА: 100 / 200
• Включение реле ПЦН3 повышает ток потребления в любых режимах на 30 мА
• Время работы прибора от полностью заряженного аккумулятора в дежурном режиме, не менее, часов (7 Ач / 4,5 Ач): 36 / 24
• Степень защиты оболочкой по ГОСТ 14254: IP20
• Диапазон рабочих температур, С: от –30 до +55
• Масса (без аккумулятора), не более, кг: 0,7
• Габариты (без подключенных антенн), не более, мм: 250 х 210 х 80
• Срок службы: 10 лет
