Прибор ВЭРС-ПК8 Триолан приемно-контрольный охранно-пожарный

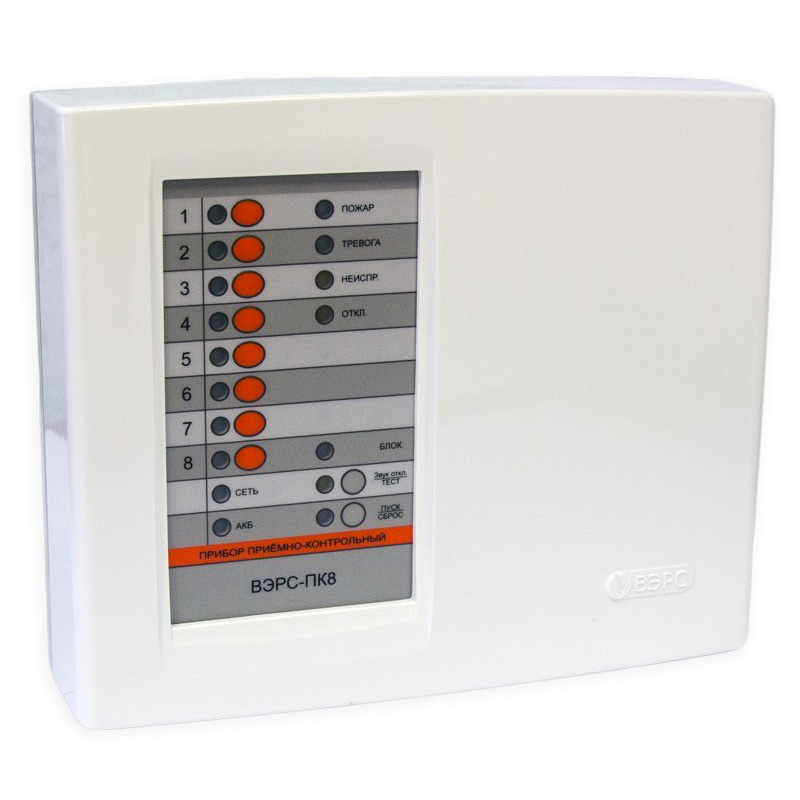

Прибор приемно-контрольный охранно-пожарный ВЭРС-ПК8 Триолан

ВЭРС-ПК8 ТРИОЛАН – это современное устройство для управления охранно-пожарными системами, разработанное с учётом самых высоких требований безопасности и функциональности. Прибор предназначен для приёма сигналов от пожарных и охранных извещателей, обеспечения автоматического контроля целостности сигнализационных линий, а также для передачи информации на централизованные пункты наблюдения.

Благодаря интегрированному модулю связи ВЭРС-ТРИОЛАН, устройство обеспечивает двусторонний обмен данными с программным обеспечением ПО ВЭРС-LAN, что позволяет оперативно получать актуальную информацию о состоянии системы и своевременно реагировать на любые аварийные ситуации. Продукт создан для эксплуатации в круглосуточном режиме в помещениях с повышенными требованиями к безопасности, а его надёжность подтверждена строгими стандартами качества и длительным гарантийным сроком.

Дополнительное преимущество устройства – его компактный дизайн и простота монтажа, что позволяет интегрировать его в существующие системы безопасности без существенных дополнительных затрат. Техническое описание, представленное в загруженных документах, демонстрирует широкие возможности по подключению до 512 извещателей, гибкость настройки алгоритмов оповещения и автоматизированное резервирование питания при отключении сети. Все это делает ВЭРС-ПК8 ТРИОЛАН незаменимым решением для обеспечения защиты объектов различного назначения.

Состав системы ВЭРС-LAN:

• Приборы приемно-контрольные охранно-пожарные ВЭРС-ПК2/4/8/16/24 версия 3.2;
• Модуль связи ВЭРС-ТРИОЛАН - плата преобразователя интерфейсов RS-485 в Ethernet/WiFi/GSM/GPRS, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК, обеспечивающая подключение одного приемно-контрольного прибора в систему.
• ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
• АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
• АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.
• ВЭРС-LAN Mobile. Приложение позволяет дистанционно со смартофона наблюдать за текущим состоянием приборов, просматривать архив событий, управлять состоянием.

Особенности

• Поддержка двусторонней передачи данных с использованием модуля ВЭРС-ТРИОЛАН
• Совместимость с современными системами безопасности и пожарной сигнализацией
• Возможность подключения большого количества извещателей и датчиков
• Компактный и эргономичный дизайн, оптимизированный для внутренней установки
• Круглосуточная эксплуатация с автоматическим переходом на резервное питание
• Гибкие настройки режимов работы и алгоритмов срабатывания

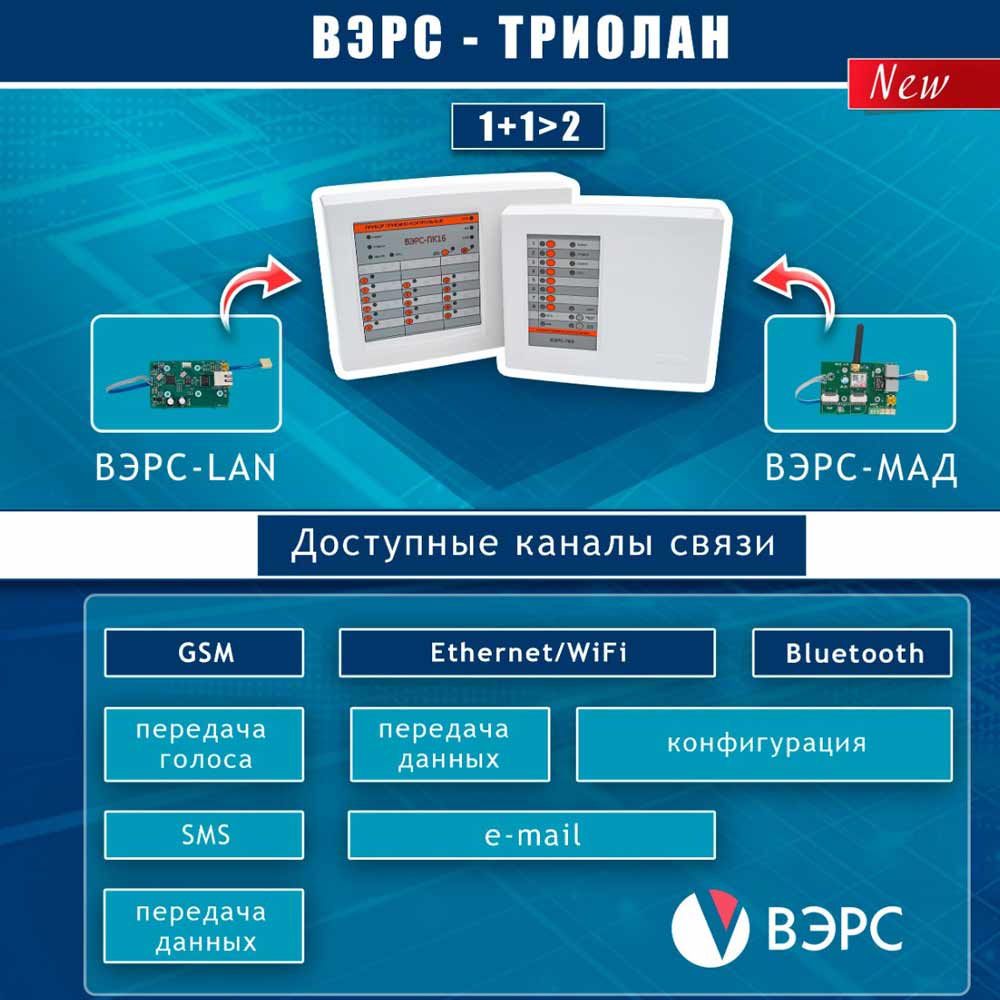

Краткий функционал модуля связи ВЭРС-ТРИОЛАН:

• Прием и передача текстовых и/или голосовых сообщений между прибором и пользователями по каналам связи мобильных операторов;
• Обмен данными по каналам передачи данных GPRS между приборами и мобильным приложением ВЭРС-LAN Mobile, устанавленным на смартфоны ОС Android;
• Прием и передача конфигурации между приборами и мобильным приложением, установленным на смартфоны ОС Android по каналу ближней беспроводной связи Bluetooth;
• Обмен данными по каналам Ethernet и WiFi между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
• Обмен данными по каналам Ethernet и Wi-Fi между приборами и ПО ВЭРС-LAN, установленным на персональные компьютеры;
• Прием и передача конфигурации по каналам Ethernet и Wi-Fi между приборами и приложением ВЭРС-LAN, установленным на персональные компьютеры.

Выполняемые функции системы ВЭРС-LAN

• Конфигурирование и настройка приемно-контрольных приборов ВЭРС-ПК для работы на объекте (тактики и алгоритмы работы ШС, реле и т.д.) и в системе (сетевые адреса приборов, списки разрешенных для передачи информации персональных компьютеров с установленным на них ПО ВЭРС-LAN и т.д.);
• Одновременный опрос большого количества приемно-контрольных приборов по сети Ethernet, отображение информации об их текущем состоянии на АРМ Администратора или АРМ Оператора;
• Прием и передача команд управления от АРМ к приемно-контрольным приборам (постановка/снятие ШС, управление встроенными в приборы реле, получение диагностической информации о состоянии ключей управления внешними оповещателями и т.д).

Возможности системы ВЭРС-LAN

• Возможность использования уже смонтированных и эксплуатируемых на объектах локальных вычислительных сетей (ЛВС) общего пользования с подключенными в них персональными компьютерами;
• Распределенная организация АРМ – в системе одновременно могут функционировать несколько АРМ, при этом каждое работает автономно;
• Возможность одновременного сеанса связи прибора ВЭРС-ПК с десятью (или меньше) АРМ для передачи им информации о своем текущем состоянии и приема команд управления;
• Сохранение всех событий, зарегистрированных в контролируемых приборах на момент их наблюдения в журналах событий на каждом АРМ;
• Высокая устойчивость к подмене данных;
• Контроль и управление до 256 ВЭРС-ПК с одного АРМ, с выводом на экран персонального компьютера одновременно информации о каждом приборе в виде информативной пиктограммы. Пиктограммы свободно масштабируются на экране под нужный размер, удобный для восприятия;
• Возможность дополнения системы внешними АРМ. Подключение внешнего АРМ производится через Интернет, используя стандартное VPN-соединение (протокол TCP/IP). Используемый протокол шифрования в системе на сегодняшний день является одним из самых устойчивых к взлому.

Недостатки

• Первоначальная настройка может потребовать участия квалифицированного специалиста
• Относительно высокая стоимость, обусловленная расширенным функционалом и качеством исполнения
• Ограниченная совместимость с устаревшими системами сигнализации
• Необходимость регулярного технического обслуживания для поддержания оптимальной работы
• Зависимость от стабильного электропитания для корректного функционирования всех модулей
• Данный прибор станет надёжным элементом системы безопасности любого объекта, сочетая передовые технологии, удобство эксплуатации и высокий уровень защиты, что подтверждено как информацией с официального сайта, так и данными из технической документации.

Характеристики:

Электрические параметры линий связи с пожарными (охранными) извещателями (ШС)

• Количество ШС, подключаемых к прибору, шт:
- ВЭРС ПК2, шт: 2
- ВЭРС ПК4, шт: 4
- ВЭРС ПК8, шт: 8
• Тип и построение поддерживаемых шлейфов сигнализации: Неадресные, Радиальные
• Максимальное количество пожарных извещателей:
- подключаемых в один ШС прибора, шт: 32, не более
- подключаемых суммарно к прибору, шт: 512, не более
• Напряжение на клеммах для подключения ШС:
- в дежурном режиме, В: 17 +-1,7
- при разомкнутом состоянии ШС, В: 22 +-1
• Максимальный ток на клеммах ШС:
- для токопотребляющих извещателей, мА: 3 +-0,2
- при замкнутом состоянии ШС, мА: 20 +-2
• Сопротивление утечки между проводами ШС:
- для охранного ШС, кОм: 20, не менее
- для пожарного ШС, кОм: 50, не менее
• Сопротивление выносного резистора, кОм: 7,5 +-5%
• Максимальное сопротивление ШС без учета выносного элемента, Ом: 220, не более
• Суммарное сопротивление линии связи с пожарными извещателями, при котором регистрируется её неисправность, кОм:
- Менее 0,22
- Более 25
• Время реакции на нарушение шлейфа, мсек: 50, 300, 3000
• Задержка опроса ИП при верификации, сек: 30, 60, 120
• Задержки для охранного ШС (опционально):
- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек: 15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек: 0, 15, 30, 60

Параметры питания прибора

• Питание прибора:
- от сети переменного тока частотой (501) Гц, В: 135…242
- от аккумулятора, В: 12 +-15%
• Номинальная емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм): 4,5 (90х70х107)
• Допустимая емкость (габаритный размер) встраиваемой аккумуляторной батареи 12В, А*ч, (ШхГхВ, мм) (только для ВЭРС-ПК (8,4,2) П Версия 3.2, ВЭРС-ПК (8,4,2) ПТ Версия 3.2, ВЭРСПК (8,4,2) М Версия 3.2, ВЭРС-ПК (8,4,2) МТ Версия 3.2): 7 (151х65х101)
• Макс. мощность, потребляемая прибором от сети переменного тока, ВА: 12, не более
• Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А: 0,16, не более
• Время работы прибора от АКБ при пропадании сетевого напряжения:
- в дежурном режиме без внешней нагрузки по цепи 12В, час: 28, не менее
- в режиме тревоги при полной нагрузке по цепи 12В, час: 3,75, не менее
• Напряжение на аккумуляторе, при котором отключаются прибор, В: 10 ..10,2
• Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В: 11

Параметры внешней нагрузки прибора

• Напряжение, выдаваемое прибором на внешнюю нагрузку, В: 12 +-2
• Суммарный ток внешней нагрузки прибора по цепи 12 В (без АКБ) , А: 0,5, не более
• Количество встроенных выходов управления оповещением, шт: 3
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в кратковременном режиме (не более 5 мин.), А: 1, не более
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в постоянном режиме, А: 0,5, не более

Параметры встроенных реле прибора

• Количество встроенных реле прибора, шт: 3
• Параметры реле ПЦН1 для приборов ВЭРС-ПК(8,4,2) Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более
- коммутируемый постоянный ток, А: 5, не более
• Параметры реле ПЦН2 и ПЦН3 для приборов ВЭРС-ПК(8,4,2) Версия 3.2:
- напряжение переменного тока, В: 120,не более
- напряжение постоянного тока, В: 24, не более
- ток, А: 2, не более
• Параметры реле ПЦН1, ПЦН2 и ПЦН3 для приборов ВЭРС-ПК(8,4,2) ТРИО-М Версия 3.2 и ВЭРС-ПК(8,4,2) ТРИОЛАН Версия 3.2:
- напряжение переменного тока, В 250,не более
- напряжение постоянного тока, В 30, не более
- коммутируемый переменный ток, А: 7, не более
- коммутируемый постоянный ток, А: 5, не более

Прочие параметры прибора

• Максимальное время реакции прибора на любой входящий сигнал (активация внешнего подключенного устройства или изменение состояния
• внешней входной или выходной линии/цепи), с: 3, не более
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Тревога», мин: 5
• Длительность звучания внутреннего звукового сигнализатора и внешнего звукового оповещателя в режиме «Пожар»: Неогранич.
• Уровень звукового давления, оказываемого встроенным звуковым сигнализатором на расстоянии 1 м от прибора, дБ: 60, не менее
• Максимальное количество ключей ТМ, записываемых в прибор, шт: 255
• Емкость встроенного регистратора событий, событий: 1024, не менее. Только для приборов в исполнениях со встроенным регистратором событий (ВЭРС-ПК(8,4,2) (П,М)(Т)-РС Версия 3.2)
• Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или блоков ключей «ВЭРС-БК», подключаемых к прибору:
- ВЭРС ПК2, шт: 2
- ВЭРС ПК4, шт: 4
- ВЭРС ПК8, шт: 8

Эксплуатационные параметры и условия работы прибора

• Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
• Напряжение помех, создаваемых прибором в проводах и токопроводящих конструкциях не превышает значения нормы УК1 по ГОСТ Р 50009. Напряженность поля помех, создаваемых прибором в пространстве, не превышает значения нормы ИП1 по ГОСТ Р 50009.
• Прибор устойчив к воздействию электромагнитных помех, распространяющихся в пространстве и соответствует нормам УП1 (степень жесткости 2) и УП2 по ГОСТ Р 50009 при качестве функционирования по ГОСТ 29073 и ГОСТ 29280.
• Время технической готовности к работе, с: 20, не более
• Максимальный срок службы прибора, лет: 10
• Вероятность безотказной работы (за 1000 ч): 0,98
• Степень защиты от воздействия окружающей среды: IP20
• Класс прибора по ГОСТ Р 51179-98 (МЭК 870-2-1-95): VR3
• Условия эксплуатации:
- диапазон рабочих температур (без АКБ), С: -30…+50
- относительная влажность при температуре окружающего воздуха: 25С, % до 98
• Климатическое исполнение: УХЛ3
• Габаритные размеры прибора, мм: 240х200х83,5, не более
• Масса прибора без аккумулятора, кг: 0,9, не более
