Прибор ВЭРС-LEON адресный приемно-контрольный охранно-пожарный

Адресный приемно-контрольный охранно-пожарный прибор ВЭРС-LEON

Прибор охранно-пожарной сигнализации ВЭРС-LEON — это современный адресный приемно-контрольный прибор, предназначенный для построения комплексных систем охранно-пожарной сигнализации на объектах любого масштаба. Он сочетает в себе гибкость настройки, высокую надежность и простоту эксплуатации. Благодаря поддержке как аналоговых шлейфов сигнализации, так и адресной линии LEONARDO, ВЭРС-LEON позволяет реализовать широкий спектр сценариев обнаружения, оповещения и управления.

Прибор оснащен ЖК-дисплеем с подсветкой, развитой системой индикации, встроенным регистратором событий, и поддерживает подключение до 180 адресных извещателей. Он также способен управлять внешними оповещателями и электрозамками точек доступа. Это делает его идеальным решением как для жилых зданий, так и для промышленных объектов.

Особенности

• Поддержка до 16 неадресных шлейфов сигнализации и двух адресных линий с подключением до 180 АИ.

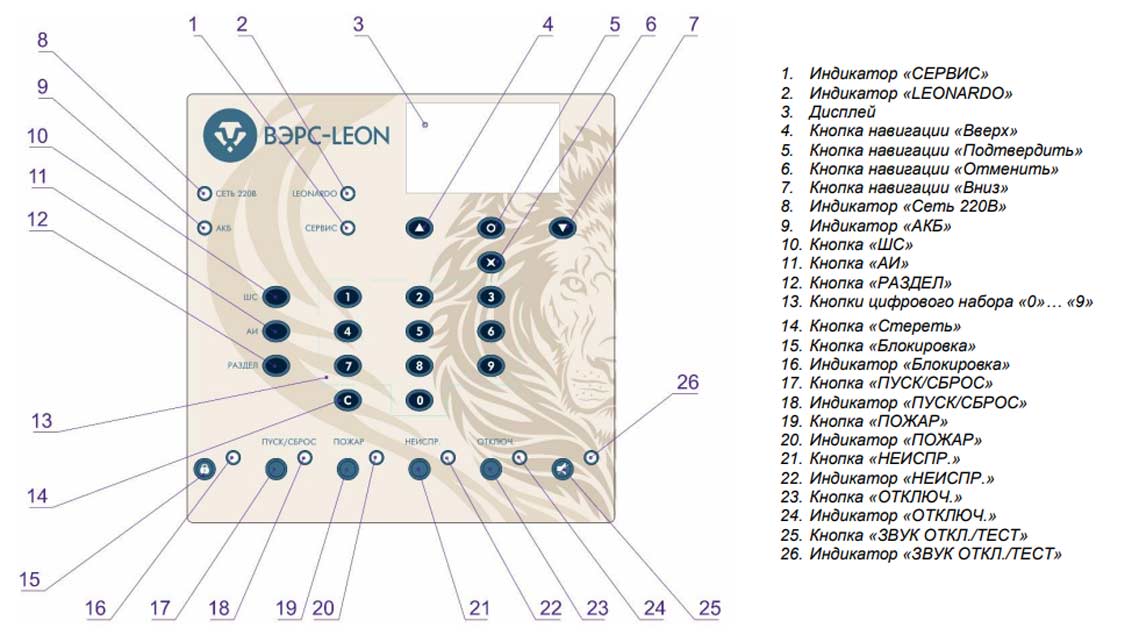

• ЖК-дисплей с подсветкой и удобной системой управления.
• Встроенный регистратор событий на 3000 записей.
• Встроенные реле управления ПЦН, замком и внешними устройствами.
• Поддержка организации точки доступа с управлением замком по ключу ТМ.
• Совместимость с извещателями серии LEONARDO: дымовыми, тепловыми, комбинированными и ручными.
• Возможность настройки тактик работы ШС: «Автовзятие», «Верификация», «Тихая тревога», «Круглосуточный» и другие.
• Работает в режиме 24/7, подходит для установки внутри охраняемого помещения.

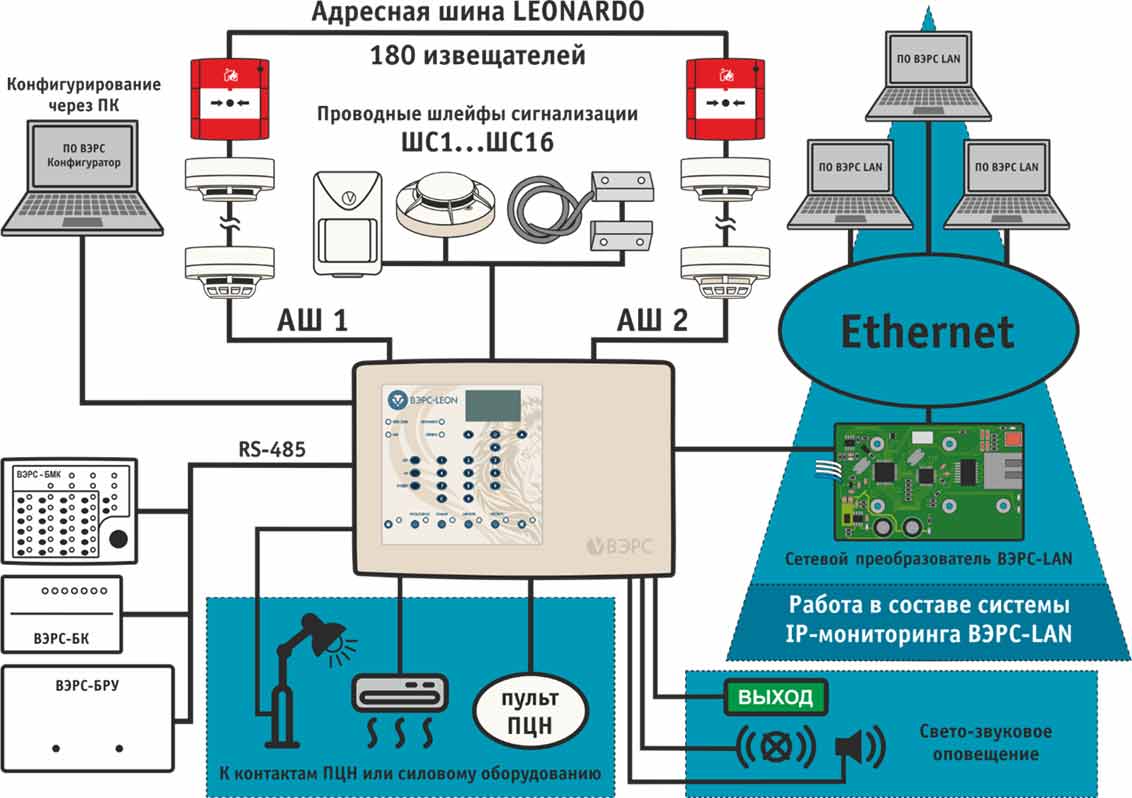

• Поддержка подключения к внешним блокам (БРУ, БК, БМК, РС) через интерфейс RS-485.

Комплект поставки:

• Прибор приемно-контрольный и управления охраннопожарный адресный «ВЭРС-LEON» ТУ 26.30.50-003- 52297721-2016: 1 шт.
• Руководство по эксплуатации, паспорт ВЭРС.425713.115РЭ: 1 шт.
• Резистор –0,125 Вт -7,5 кОм  5 % (выносной): 16 шт., установлено в плату коммутации
• Нагрузка (диод 1N4007+резистор 0,125 Вт-7,5 кОм5%): 3 шт., установлено в плату коммутации
• Джампер (перемычка): 2 шт.

Преимущества

• Простая установка и удобное конфигурирование как с панели управления, так и через ПО «ВЭРС КОНФИГУРАТОР».
• Широкий диапазон рабочих температур: от -30 до +50 °C.
• Возможность резервного питания от аккумулятора до 24 часов в дежурном режиме.
• Поддержка до 15 внешних модулей управления по интерфейсу RS-485.
• Повышенная надежность обнаружения пожаров благодаря технологии LEONARDO.
• Контроль обрыва и КЗ всех линий и выходов.
• Защита от несанкционированного доступа с помощью пароля и блокировки управления.
• Высокий уровень электромагнитной совместимости по ГОСТ Р 53325.

Возможности и выполняемые функции:

• Большой спектр возможных тактик работы проводных охранных и пожарных ШС;
• Произвольное объединение проводных ШС и извещателей серии LEONARDO в 24 раздела для обеспечения оперативного управления;
• Выходы для подключения световых, звуковых оповещателей (СИРЕНА, СО, Табло ВЫХОД) с автоматическим контролем целостности линии;
• Возможность настройки альтернативных алгоритмов работы выходов для: o обеспечения работы системы оповещения на объектах социального назначения (школы, больницы, музеи и т.д.) o обеспечения работы речевых пожарных оповещателей или звуковых пожарных оповещателей, активирующихся по постоянному питанию (например, звуковые оповещатели производства System Sensor, серии EnScape, такие как CWSO-RR-S1, CWSS-RB-S7, CWSS-WR-W3);
• Три управляемых электромеханических реле ПЦН перекидного типа с коммутируемыми токами до 2 А, напряжением до ~120В/=24В для выдачи тревожных и служебных сигналов и управления внешним технологическим оборудованием;
• Реле работают по различным алгоритмам, которые изменяются при конфигурировании:
- ПЦН ПОЖАР, - ПЦН ОХРАНА, - ПЦН НЕИСПРАВНОСТЬ, - ПЦН ТРЕВОГА, - Реле ЗАМОК, - ПЦН РАЗДЕЛА;
• Встроенный сетевой импульсный источник питания с резервированием АКБ 7 А*ч;
• Сетевое напряжение питания: ~220В ± 25% 50 Гц;
• Возможность подключения внешнего РИП для увеличения времени автономной работы;
• Встроенный регистратор событий емкостью не менее 1024 событий;
• Просмотр текущего состояния прибора и журнала событий на встроенном ЖК-дисплее;
• Визуальное отображение номеров АИ и ШС, от которых поступили тревожные сигналы и отображение информации о времени и очередности поступления сигналов;
• Автоматический контроль шлейфов сигнализации (обрыв и короткое замыкание ШС), адресной линии (потеря связи с АИ), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными внешними модулями (потеря связи с модулями);
• Конфигурирование прибора с помощью встроенного ЖК-дисплея, кнопок навигации и цифрового набора или с помощью ПО «ВЭРС Конфигуратор» с персонального компьютера;
• Оперативное управление прибором и его узлами с помощью встроенных средств - кнопок быстрого перехода по тревожным спискам;
• Возможность конфигурирования адресных извещателей LEONARDO без дополнительных инструментов:
- Задание адреса, - Задание чувствительности, - Привязка извещателя к прибору,
• Автоматическое сканирование подключенных адресных извещателей (поиск, обнаружение автоматическая привязка),
• Автоматизированная привязка и задание адреса извещателям (существенно экономящая время ввода в эксплуатацию);
• Защита органов управления от несанкционированного доступа посторонних лиц при помощи статического пароля и/или ключей Touch Memory;
• Организация точки доступа, позволяющей управлять открытием электромагнитного (или электромеханического) замка входной двери.

Недостатки

• Не предназначен для использования во взрывоопасных зонах и агрессивных средах.
• Требует квалифицированной установки в соответствии с нормативами.
• Не поддерживает извещатели сторонних производителей без LEONARDO-протокола.
• Отсутствие встроенного модуля GSM или Ethernet — требуется внешний модуль ВЭРС-LAN для сетевой интеграции.
• Степень защиты корпуса — только IP20, что ограничивает использование во влажных или пыльных помещениях.
• Для полноценной работы в составе больших систем требуется дополнительное оборудование (например, ВЭРС-БРУ, ВЭРС-БК и др.).

Характеристики:

• Максимальное количество подключаемых к прибору:
- шлейфов сигнализации, шт.: 16
- адресных извещателей, шт.: 180
• Питание прибора:
- от сети переменного тока частотой (501) Гц, В: 220 +-25%
- от аккумулятора, В: 12 +-15%
- от внешнего РИП, В: 12 +-15%
• Максимальная мощность, потребляемая прибором от сети переменного тока, ВА: 30, не более
• Максимальный ток, потребляемый прибором (без учета внешней нагрузки по цепи 12 В и выносных оповещателей) в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А: 0,25 не более
• Время работы прибора от АКБ при пропадании сетевого напряжения:
- в дежурном режиме без внешней нагрузки по цепи 12В, час: 24, не менее
- в режиме тревоги при полной нагрузке по цепи 12В, час: 3, не менее
• Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП), А: 1,2, не более
• Максимальный суммарный ток по выходам оповещения «-Со», «-Си», «-Та», А: 2, не более
• Максимальный ток по каждому выходу оповещения «-СО», «-СИ», «-ТАБ» в кратковременном режиме (не более 5 мин.), А: 1, не более
• Максимальный ток по каждому выходу оповещения «-Со», «-Си», «-Та» в постоянном режиме, А: 0,5, не более
• Напряжение на аккумуляторе, при котором отключаются основные нагрузки, В: 10 ..10,5
• Минимальное напряжение на аккумуляторе, при котором прибор осуществляет его заряд, В: 7,5
• Напряжение на клеммах для подключения ШС:
- в дежурном режиме, В: 17 +-1,7
- при разомкнутом состоянии ШС,В: 22 +-1
• Максимальный ток на клеммах ШС:
- для токопотребляющих извещателей, мА: 3 +-0,2
- при замкнутом состоянии ШС, мА: 20 +-2
• Сопротивление утечки между проводами ШС:
- для охранного ШС, кОм: 20, не менее
- для пожарного ШС, кОм: 50, не менее
• Сопротивление выносного резистора, кОм: 7,5 +-5%
• Максимальное сопротивление ШС без учета сопротивления выносного элемента, Ом: 220, не более
• Время реакции на нарушение шлейфа, мсек: 50, 300, 3000
• Задержка опроса ИП при верификации, сек: 30, 60, 120
• Задержки для охранного ШС (опционально):
- задержка взятия на охрану для тактики «с задержкой на выход и вход» и «задержка с открытой дверью», сек: 15, 30, 45, 60
- задержка включения выносного звукового оповещателя (сирены) при нарушении ШС, сек: 0, 15, 30, 60
• Напряжение на адресной линии, В: 20
• Максимальное сопротивление адресной линии без учета установленных датчиков, Ом: 75, не более
• Максимальный ток адресной линии, мА: 100
• Время полного цикла опроса всех АИ в адресной линии, сек: 5
• Время реакции прибора на при получении сигнала о сработке от АИ,сек: 5, не более
• Емкость встроенного регистратора событий, сообщений: 3000, не менее
• Тип хранения событий во встроенном регистраторе событий: FIFO
• Информативность прибора: 15, не менее
• Максимальное количество ключей ТМ, записываемых в прибор, шт: 64
• Максимальное количество блоков реле «ВЭРС-БРУ Версия 3.1.» и/или регистраторов событий «ВЭРС-РС Версия 3.1.» и/или «ВЭРС-БК» подключаемых к прибору, шт.: 15
• Параметры встроенных реле ПЦН:
- напряжение переменного тока, В: 120, не более
- напряжение постоянного тока, В: 24, не более
- ток, А: 3, не более
• Прибор обеспечивает требования электромагнитной совместимости по ГОСТ Р 53325
• Конструкция прибора не предусматривает его использование в условиях агрессивных сред, токопроводящей пыли, а также во взрывоопасных помещениях.
• Степень защиты от воздействия окружающей среды: IP20
• Условия эксплуатации:
- диапазон рабочих температур (без АКБ), С: -30…+50
- относительная влажность при температуре окружающего воздуха 25С, %: до 98
• Габаритные размеры прибора (ШхВхГ), мм: 312х214х94
• Материал корпуса прибора: Пластик ABS
• Масса прибора без аккумулятора, кг: 1,1, не более
