Прибор R3-Рубеж-2ОП приемно-контрольный и управления охранно-пожарный

Прибор приемно-контрольный и управления охранно-пожарный R3-Рубеж-2ОП

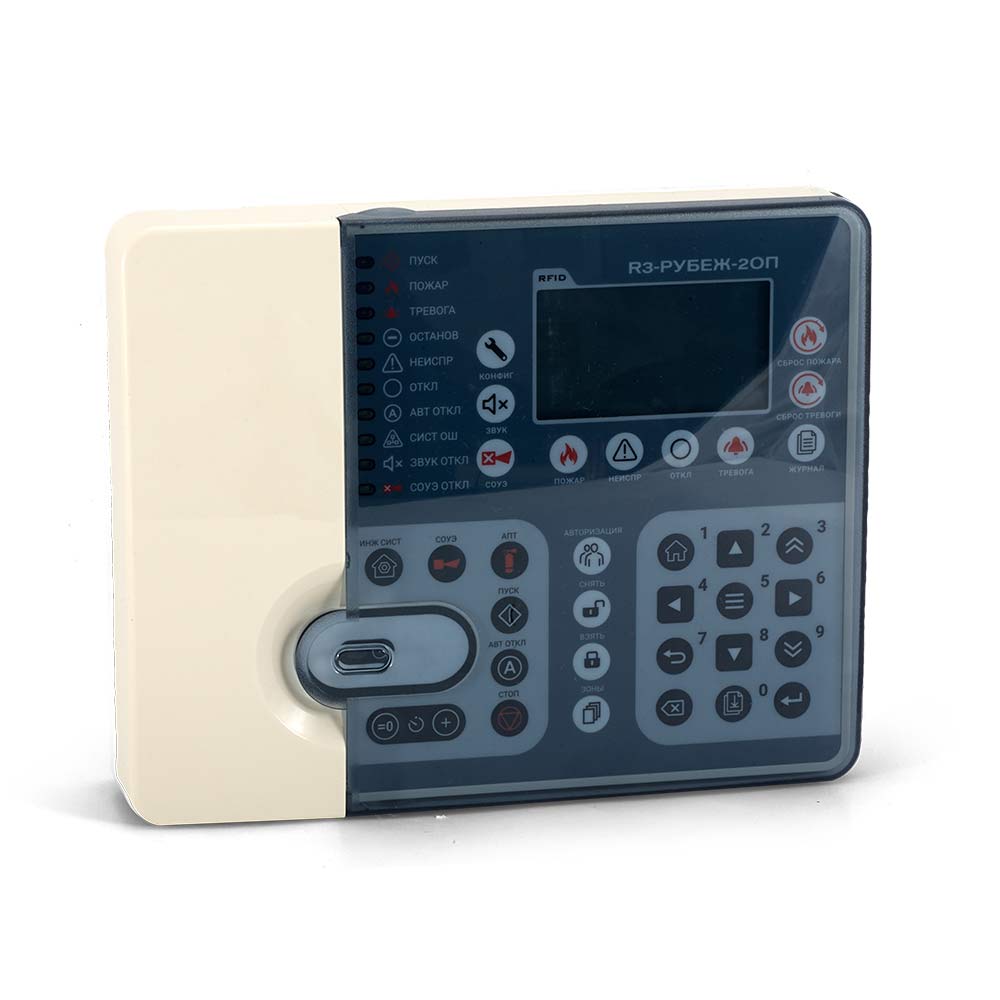

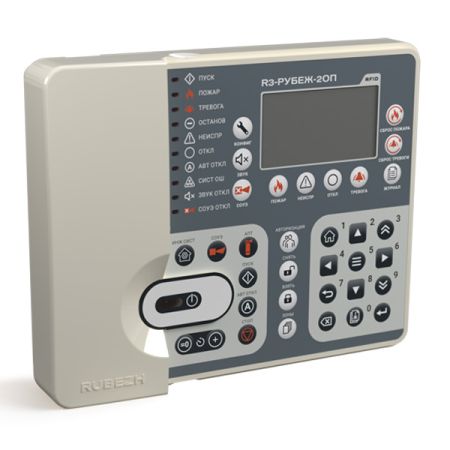

ППКОПУ «R3-Рубеж-2ОП» – это современное устройство для приёма, контроля и управления охранно-пожарными системами, разработанное компанией ООО «Рубеж». Прибор предназначен для работы в адресных системах сигнализации, пожаротушения, дымоудаления, оповещения и контроля доступа, что позволяет обеспечить комплексную защиту объекта. Он использует протокол R3-Link для обмена данными с адресными устройствами и демонстрирует высокую надёжность даже в условиях непрерывной круглосуточной работы.

Благодаря компактным габаритам (160×200×50 мм) и малому весу (до 1 кг) установка прибора осуществляется быстро и просто, а эргономичный интерфейс с графическим экраном и клавиатурой делает управление максимально удобным. Прибор рассчитан на работу при температурном диапазоне от 0 °C до +55 °C, обладает длительным сроком службы (около 10 лет) и гарантирует стабильную работу благодаря энергонезависимой памяти и защите от электромагнитных помех.

Дополнительным преимуществом является поддержка подключения через USB, RFID-считыватель и возможность интеграции в централизованные системы безопасности, что позволяет адаптировать устройство под индивидуальные требования объекта.

Особенности:

• Устройство поддерживает обмен данными по протоколу R3-Link, что обеспечивает надежное взаимодействие с до 500 адресными устройствами.
• Компактный корпус (160×200×50 мм) и малый вес (до 1 кг) позволяют легко интегрировать прибор в различные системы безопасности.

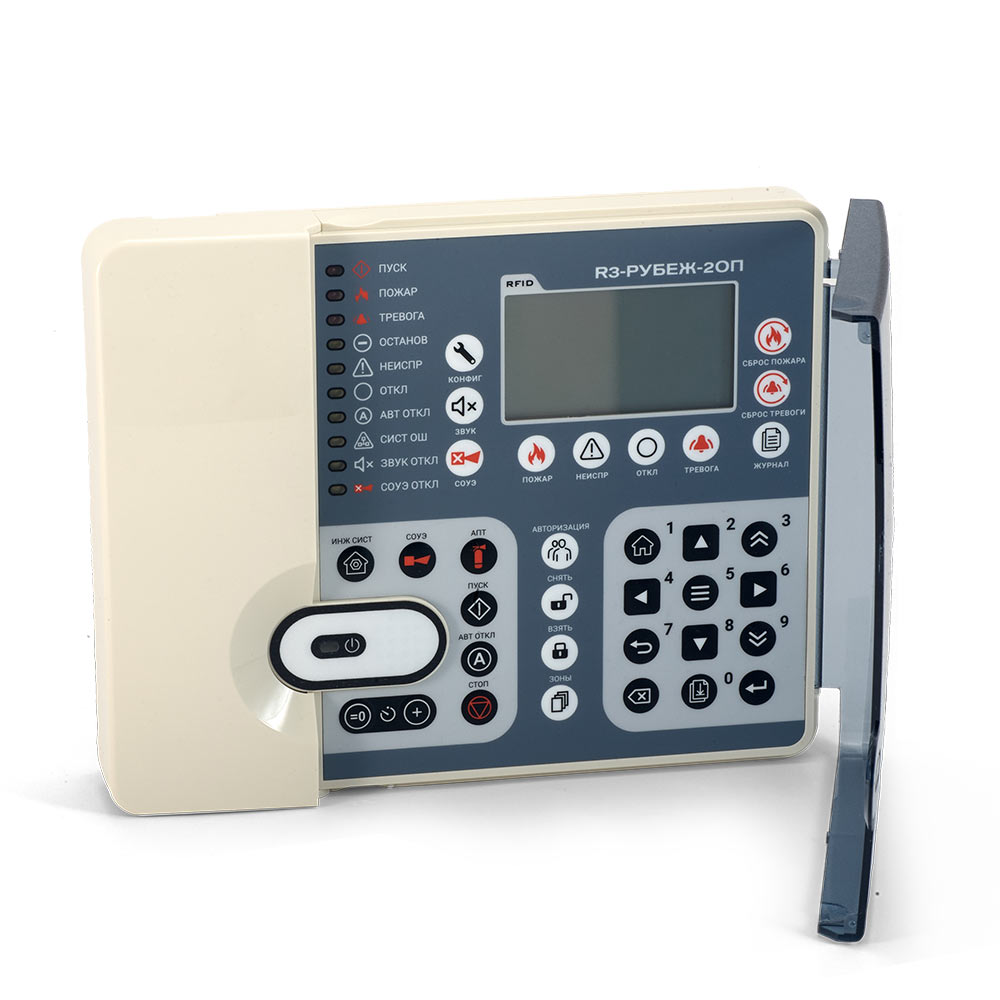

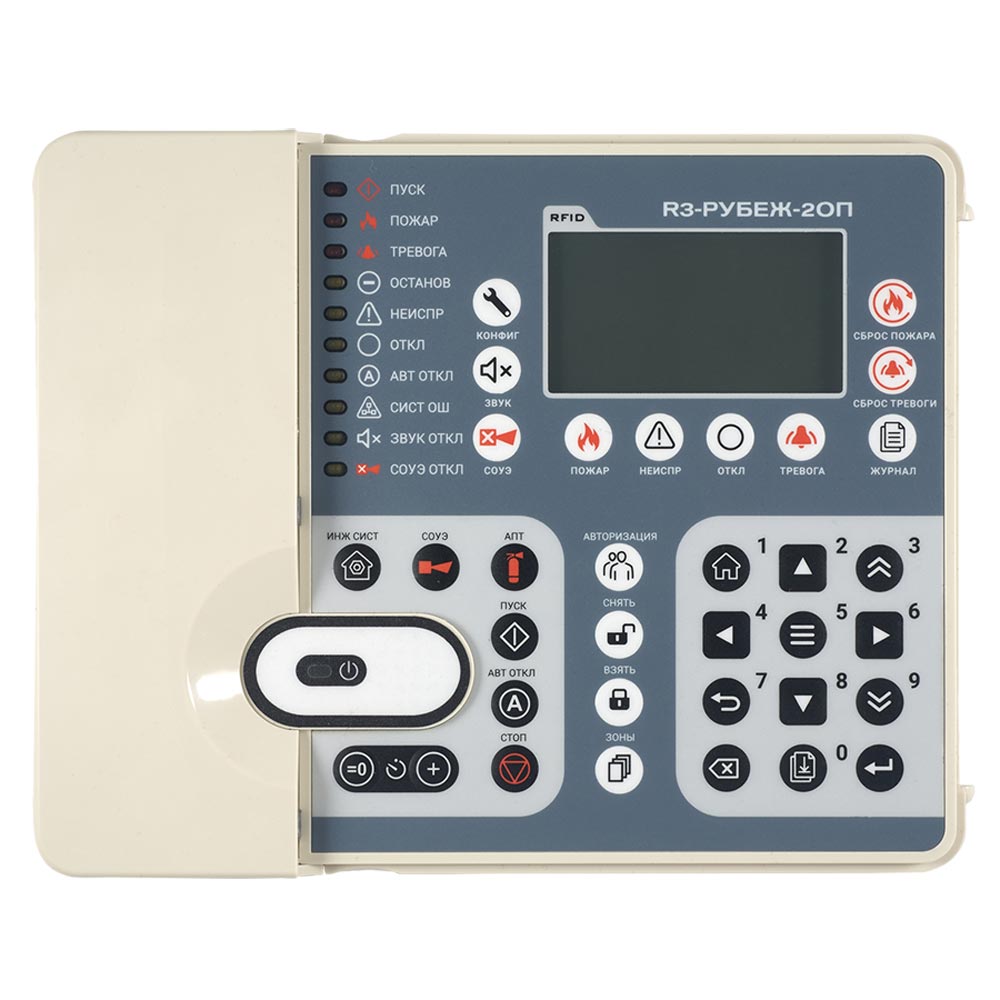

• Оснащение графическим экраном, клавиатурой и светодиодными индикаторами упрощает управление и мониторинг работы системы.
• Возможность работы в широком температурном диапазоне (от 0 °C до +55 °C) и при высокой влажности обеспечивает стабильную эксплуатацию.
• Наличие энергонезависимой памяти позволяет хранить журналы событий и базу данных подключенных устройств, что повышает надежность системы.

Комплектность:

• Прибор ППКОПУ «R3-Рубеж-2ОП»: 1 шт.
• Разъём RJ-45 (8P8C) типа PLUG-8P8C-UV-C6-TW-SH-10: 2 шт.
• Этикетка: 1 шт.
• Руководство по эксплуатации: 1 шт.

Преимущества:

• Высокая надежность и устойчивость к электромагнитным помехам, подтвержденная соответствующими стандартами и сертификатами.
• Гибкая настройка режимов работы (дежурный, пуск, пожар, тревога, неисправность) позволяет адаптировать прибор под конкретные задачи объекта.
• Простота интеграции в существующие системы безопасности благодаря стандартным интерфейсам (USB, R3-Link, RFID) и удобной конфигурации через специализированное ПО FireSec.
• Надёжное обнаружение сбоев и автоматическая диагностика обеспечивают оперативное реагирование на неисправности.
• Гарантийное обслуживание и сервисная поддержка от производителя обеспечивают долгосрочную эксплуатацию без лишних забот.

Недостатки:

• Требуется строгое соблюдение условий монтажа и заземления для обеспечения оптимальной работы устройства.
• Ограничение по количеству подключаемых адресных устройств (до 500) может стать проблемой при проектировании больших систем безопасности.
• Необходимость использования качественных кабелей и соблюдения рекомендуемых расстояний между проводами увеличивает сложность установки.
• Сложность первоначальной настройки и программирования может требовать привлечения квалифицированных специалистов.
• Ограниченная длина линий интерфейса (до 1000 м для R3-Link) требует тщательного планирования при проектировании сетей на больших объектах.

ППКОПУ «R3-Рубеж-2ОП» – это универсальное решение для современных систем безопасности, объединяющее высокие технические показатели, удобство эксплуатации и надежную защиту объекта.

Характеристики:

• Количество двухпроводных адресных линий связи, подключаемых к прибору: 2 радиальные или кольцевые. Для расчета и проектирования АЛС рекомендуется программа «Калькулятор АЛС R3».
• Прибор допускает подключение к АЛС без учета полярности.
• Максимальное количество АУ, подключаемых к одной АЛС: 250, к прибору: 500.
• Количество внешних интерфейсов для обмена и программирования:
– типа R3-Link (гальванически развязанный кольцевой): 1

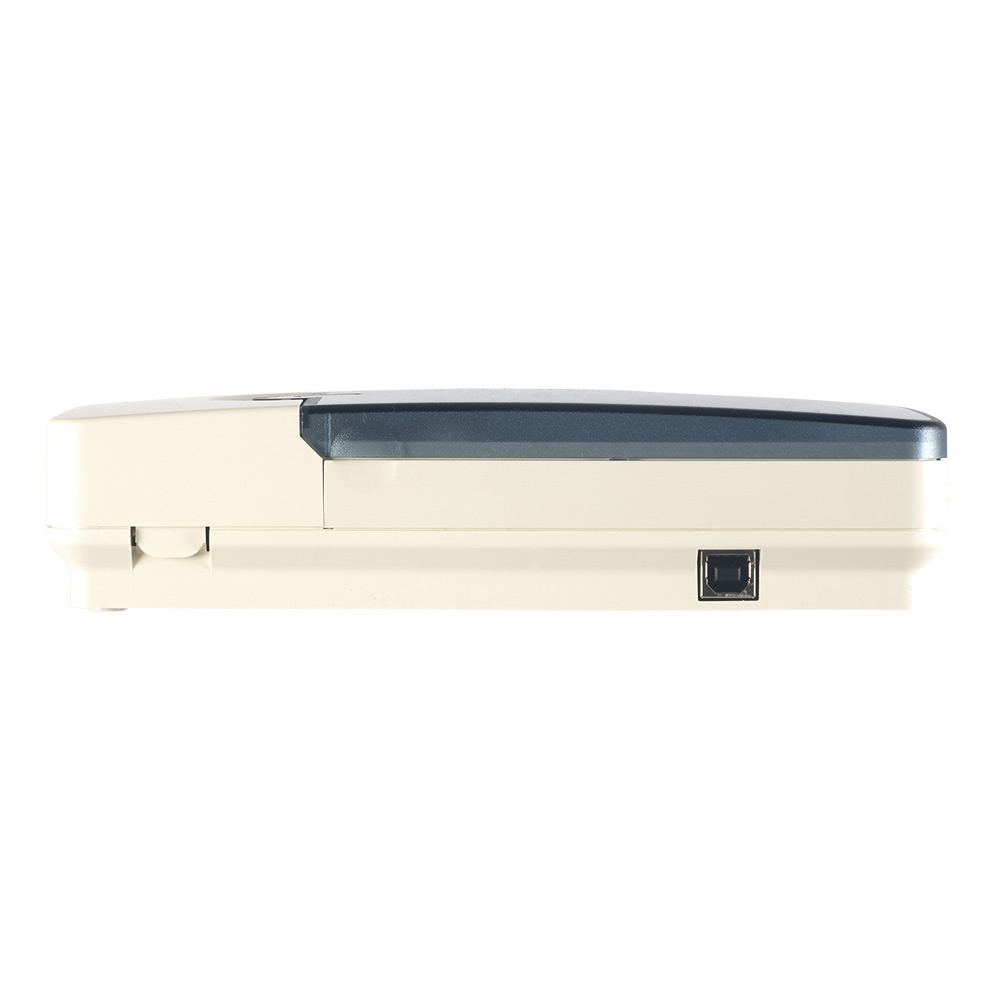

– типа USB: 1
– RFID-считыватель: 1
• Максимальное сопротивление проводов АЛС, при котором прибор сохраняет работоспособность, не более: 220 Ом.
• Ток короткого замыкания АЛС не более 250 мА, максимально допустимый ток АЛС: до 220 мА.
• Напряжение на клеммах АЛС прибора не более 36 В.

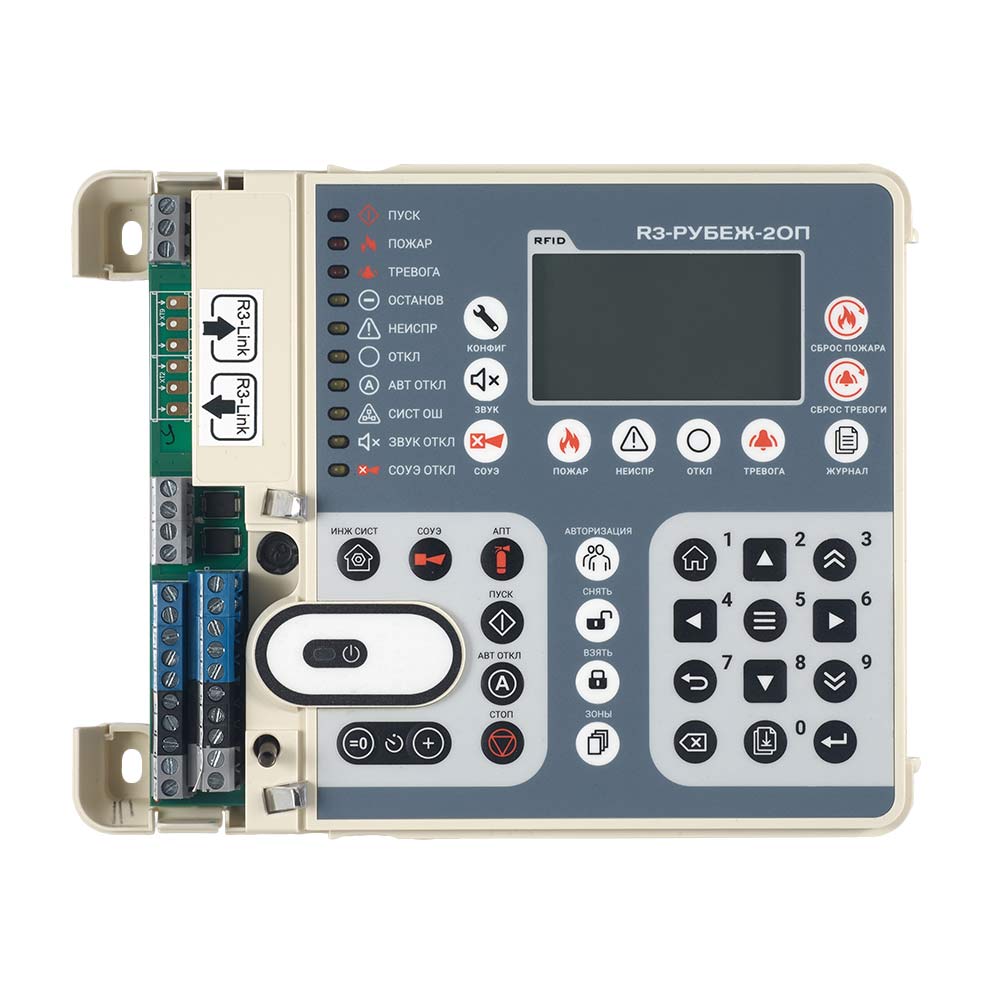

• Клеммные колодки обеспечивают соединение с проводами сечением от 0,35 до 1,5 мм .
• По устойчивости к электромагнитным помехам ППКОПУ соответствует требованиям 2 степени жесткости соответствующих стандартов, перечисленных в приложении Б ГОСТ Р 53325-2012.
• Длина АЛС: не более 3000 м. Длина кабеля интерфейса R3-Link между узлами: не более 1000 м. Длина кабеля интерфейса USB: до 3 м. Тип кабеля интерфейса USB: USB 2.0 A-B SHIELDED HIGH SPEED CABLE.
• Питание прибора осуществляется по двум вводам от внешних источников питания постоянного тока с диапазоном выходного напряжения (10,2: 14,4) В или (20,4: 28,8) В. Рекомендовано применение источника вторичного электропитания резервированного ИВЭПР 12 или ИВЭПР 24 марки РУБЕЖ.
• Для устойчивой работы системы и обеспечения безопасной эксплуатации прибор необходимо заземлить. При монтаже системы в первую очередь выполняется заземление, при демонтаже заземление отключается в последнюю очередь.
• Выходные характеристики электромеханического реле с переключающимися контактами (Выход 1):
– коммутация напряжения постоянного тока: 30 В;
– коммутация напряжения переменного тока: 250 В;
– максимальный коммутируемый ток: 3 А.
• Выходные характеристики твердотельного реле с нормально-разомкнутыми контактами (Выход 2, Выход 3):
– коммутация напряжения постоянного тока: 125 В;
– коммутация напряжения переменного тока: 125 В;
– максимальный коммутируемый ток: 0,1 А
• Прибор ведет журнал событий, в котором записывается информация о типе события, его дате, времени, адресе устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Журнал разбит на три типа: основной, охранный и журнал устройств СКУД. В основной журнал попадают все события связанные с жизнеспособностью системы (неисправности устройств, потери связи с устройствами) и выполнением прибором основных (т. е. противопожарных) функций (Внимание, Пожар, включение / выключение устройств, выполнение сценариев). В охранный журнал попадают события связанные с выполнением прибором охранных функций (постановка / снятие зон с охраны, неудачные постановки и тревоги). В журнал СКУД попадают все события, формируемые в устройствах систем контроля уровня доступа (разрешение / запрещение доступа, взлом и прочие). Количество событий основного журнала: 10240, охранного: 500, журнала событий получаемых от устройств систем контроля уровня доступа: 51000. Запись осуществляется в кольцевой буфер, например, для основного журнала, 10241 событие стирает первое событие и т. д.
• RFID-считыватель обеспечивает доступ к органам управления прибора без введения пароля, путем прикладывания RFID-метки (ключа) к считывателю, автоматически идентифицируя пользователя. RFID-считыватель предназначен для работы с Proximity картами стандарта Em-Marin.
• Прибор сейсмостоек при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 70 м по ГОСТ 30546.1-98.

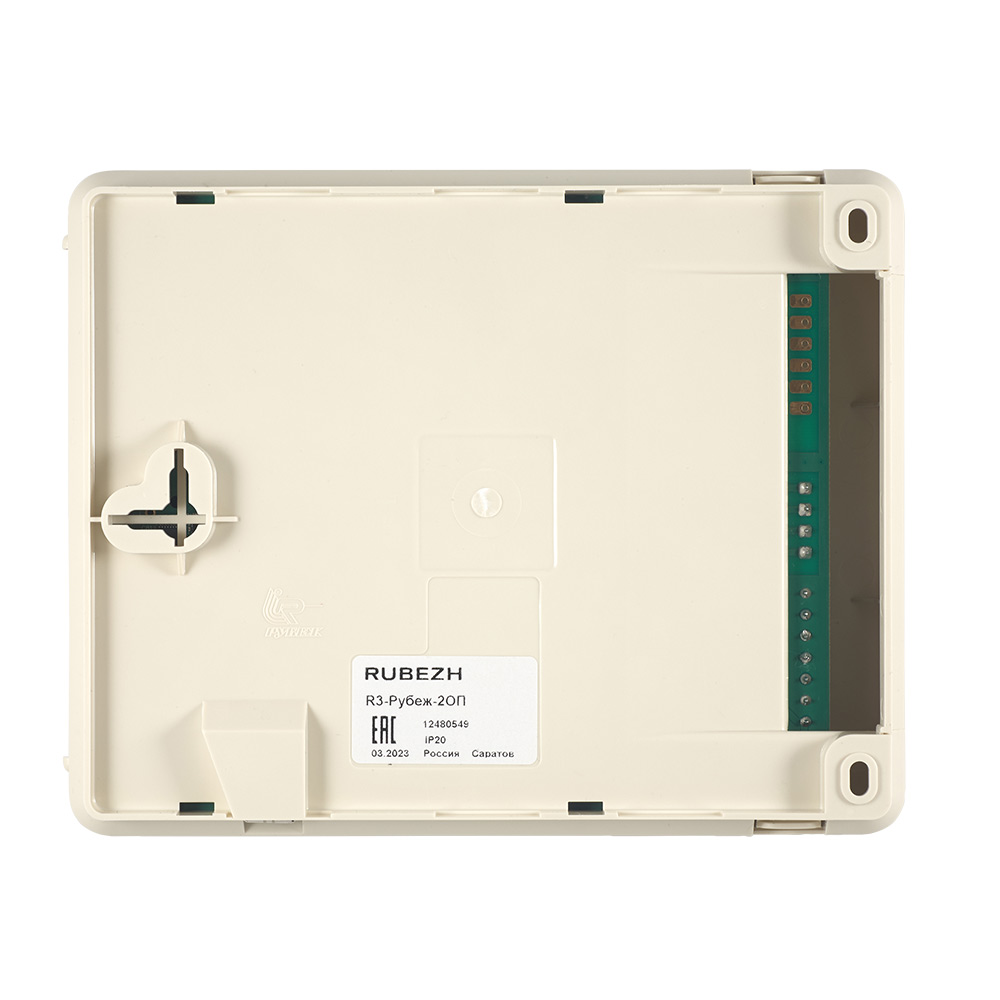

• Степень защиты, обеспечиваемая оболочкой прибора,: IP20 по ГОСТ 14254-2015, при условии монтажа на стене: IP30.
• Масса прибора: не более 1 кг.
• Габаритные размеры прибора (В × Ш × Г): (160 × 200 × 50) мм.
• Средний срок службы: 10 лет.
• Вероятность безотказной работы за 1000 ч: 0,98.
• Прибор рассчитан на непрерывную круглосуточную работу при температуре окружающей среды от 0 °С до плюс 55 °С и относительной влажности воздуха до 93 %, без образования конденсата.
