Контроллер Панель-2-ПРО радиоканальных и проводных устройств системы Стрелец-ПРО

Контроллер «Панель-2-ПРО» предназначен для построения радиоканальных и проводных сегментов интегрированной системы безопасности «Стрелец-Интеграл». Он обеспечивает приём и обработку сигналов от радиоустройств «Стрелец-ПРО» на частоте 868 МГц с динамической маршрутизацией, управляет внешними исполнительными устройствами и шлейфами сигнализации, а также взаимодействует с центральным пунктом охраны по IP-каналам (Ethernet, GPRS/2G/4G через встроенный GSM-модем).

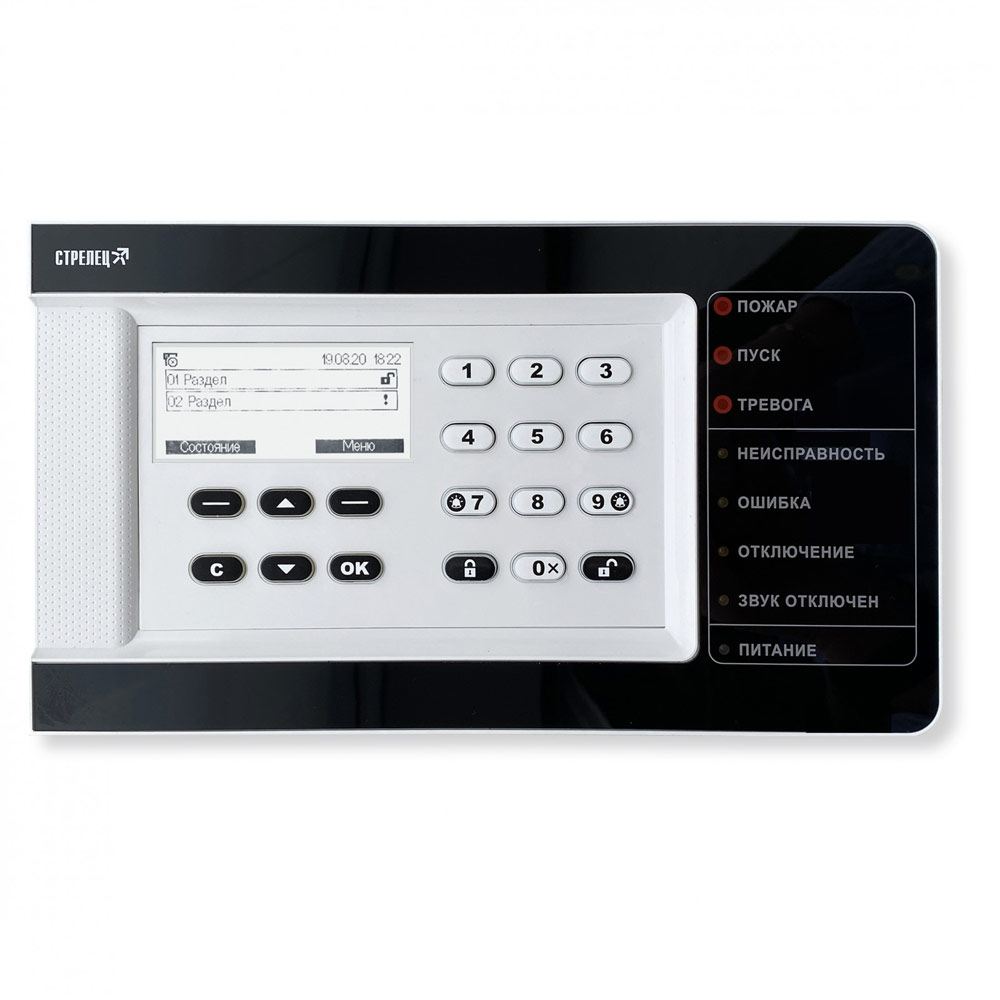

Прибор оснащен жидкокристаллическим дисплеем, кнопочной клавиатурой и встроенным GSM-модемом. С помощью встроенных дисплея и клавиатуры можно управлять системой, просматривать протокол событий, качество связи с устройствами, заряд батарей, уровень дыма, пыли и другие параметры. Поддержка облачного сервиса Streletz-Cloud делает возможным удаленное подключение к Панели-2-ПРО для управления или конфигурирования.

Контроллер работает с ПО "Стрелец-Мастер" или "Стрелец-Интеграл" версии 10.5 и выше.

В основе «Панель-2-ПРО» лежит защищённая радиосеть с алгоритмами динамической аутентификации и автоматической регулировкой мощности, исключающими подмену устройств и внешние помехи. Контроллер поддерживает до 2047 дочерних устройств «Стрелец-ПРО» (включая до 512 пожарных извещателей), имеет три программируемых выхода «Открытый коллектор» с контролем целостности цепи, один силовой выход до 1 А и два релейных выхода. Встроенный GSM-модем с двумя MicroSIM-слотами обеспечивает резервную передачу событий и приёма команд. Широкий диапазон питания (9–27 В) и рабочий температурный диапазон от −20 °C до +55 °C позволяют применять контроллер в различных условиях, а степень защиты IP41 и средний срок службы не менее 10 лет гарантируют надёжность эксплуатации.

Особенности

• Поддержка радиоканального интерфейса в диапазоне 868 МГц с динамической маршрутизацией
• Наличие встроенного GSM-модема с поддержкой двух MicroSIM-карт
• Графический ЖКИ-дисплей с многоцветной подсветкой и удобная кнопочная клавиатура
• Возможность подключения функциональных блоков по интерфейсу S2 с опцией кольцевой топологии
• Интеграция с облачным сервисом Streletz-Cloud для удалённого управления и мониторинга
• Три программируемых выхода «Открытый коллектор» с контролем цепи и два сигнальных реле
• Интерфейсы USB и Ethernet для обновления встроенного ПО и локального конфигурирования
• Вход TouchMemory для подключения внешнего считывателя карт или ключей доступа

Преимущества

• Высокая дальность связи: до 1,2 км с дочерними устройствами и до 2 км между контроллерами
• Гибкое управление и настройка без дополнительных инструментов благодаря встроенному экрану и клавиатуре
• Многослойная система защиты от несанкционированного доступа и подмены радиоустройств
• Широкий диапазон входного питания и устойчивость к экстремальным температурным условиям
• Компактные размеры и лёгкий вес облегчают монтаж и интеграцию в существующие системы
• Продолжительный ресурс работы — средний срок службы контроллера составляет не менее 10 лет

Недостатки

• Зависимость от качества GSM-связи для удалённого управления через мобильную сеть
• Необходимость приобретения дополнительных модулей S2/S3 для организации кольцевой топологии
• Ограниченный максимальный ток на программируемых «Открытых коллекторах» (до 0,15 А)
• Отсутствие встроенной защиты от короткого замыкания при использовании интерфейса S3
• Чувствительность радиоканала к близости металлических объектов, требующая продуманного выбора места установки
• Базовая реализация Ethernet без поддержки PoE увеличивает количество внешних компонентов для питания сети

Характеристики:

• Контроль и управление устройствами Стрелец-ПРО
- до 128 контроллеров в системе
- до 2047 дочерних устройств Стрелец-ПРО (из них пожарных извещателей: не более 512)

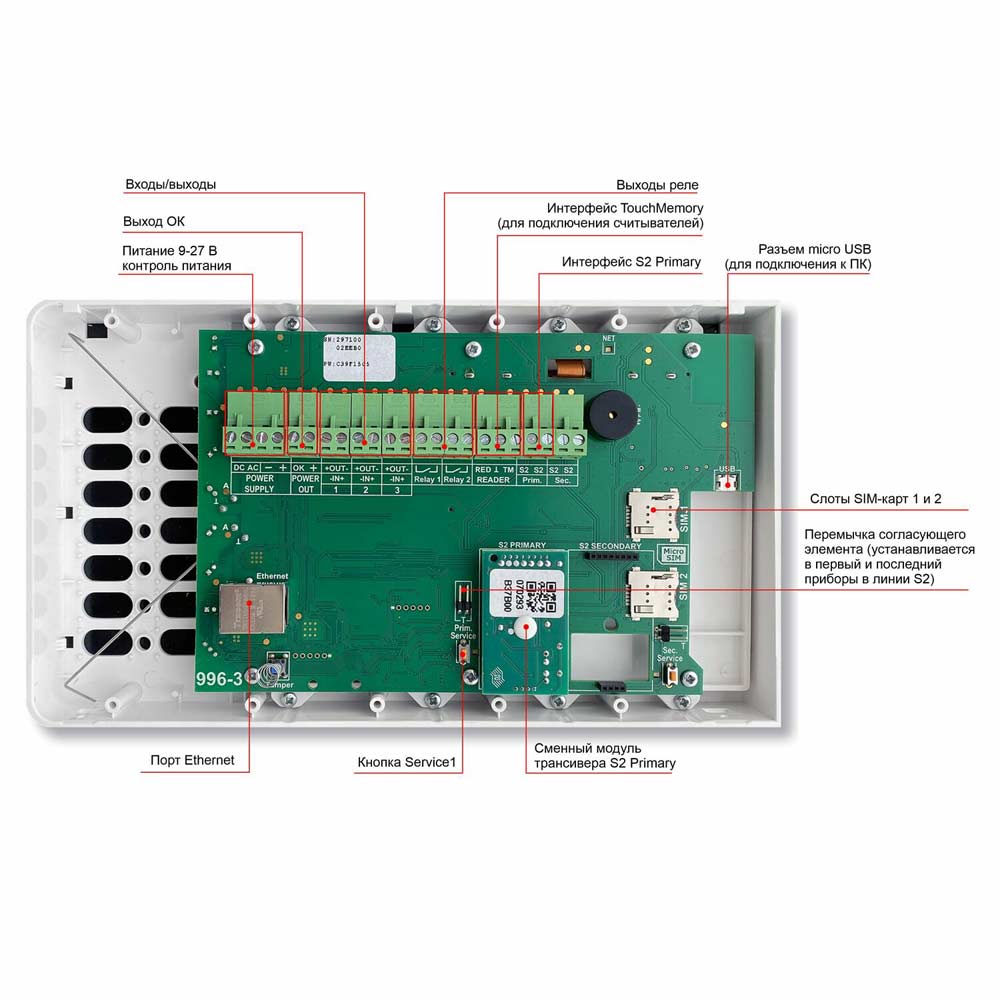

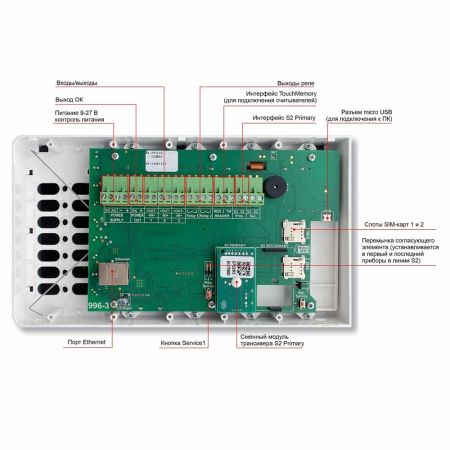

• Входы/выходы:
- три аналоговых входа / выхода типа "Открытый коллектор" с контролем цепи до нагрузки (программируются как входы или выходы)
- один силовой выход "Открытый коллектор"
- два выхода сигнальных реле
• Контроль вскрытия корпуса
• Каналы обмена с ПЦН:
- 2G/4G (через встроенный GSM-модем с поддержкой двух MicroSIM карт)
- Ethernet
• Сетевой интерфейс S2 или S3 (наличие и тип трансиверов: опция):
- До двух сменных модулей сетевых интерфейсов S2/S3
- Режим работы сетевых интерфейсов: кольцо, одна радиальная линия
• Контроль состояния основного и резервного источников питания
• Возможность обновления встроенного ПО через USB-интерфейс
• Анализ и индикация качества линий связи

• Жидкокристаллический графический экран.
• Подсветка экрана: белый, зелёный, синий цвета (выбирается в настройках).
• Клавиатура с подсветкой.
• Светодиодные индикаторы: "Пожар", "Пуск", "Тревога, "Неисправность", "Ошибка", "Отключение", "Звук отключен", "Питание".
• Звуковой сигнализатор.

• Переменная длина кода пользователя (от 0 до 6 цифр).
• Текстовые дескрипторы зон, групп зон, устройств, пользователей, групп исполнительных устройств.
• Настройка клавиш быстрого доступа.
• Датчик вскрытия корпуса.
• Степень защиты оболочки: IP41
• Диапазон рабочих температур от -20°С до +55 °С.
• Относительная влажность при работе: до 93 % при 40 °С
• Габаритные размеры, мм: 255 x 144 x 39
• Масса: не более 0,58 кг
• Устойчивость к электромагнитным помехам: УК2, УЭ1 и УИ1 III степени жёсткости (по ГОСТ Р 50009-2000 и ГОСТ Р 53325-2012)
• Защита человека от поражения электрическим током: класс III по ГОСТ 12.2.007.0
• Контроллер удовлетворяет требованиям ГОСТ Р 53325-2012
• Средняя наработка на отказ: не менее 60000 ч
• Средний срок службы: не менее 10 лет

• Частотные диапазоны работы: 866-868 МГц (литера А), 864,0–865,0; 868,0-868,2 МГц; 868,7 - 869,2 МГц (литера С).
• Количество рабочих каналов: 6
• Максимальная излучаемая мощность: не более 25 мВт
• Период контроля связи: 10 мин
• Максимальная дальность радиосвязи:
- Контроллер-контроллер: 1,2 км
- Контроллер: ДУ 1,0 км
• Сетевая топология контроллеров: многосвязная сеть с динамической маршрутизацией.
- Коэффициент разветвлённости: 31
- Максимальное количество участков ретрансляции: 10
• Сетевая топология контроля устройств Стрелец-ПРО: "Звезда" с коэффициентом разветвлённости: 256. Родительский контроллер выбирается устройством автоматически в зависимости от условий радиосвязи.
• Максимальное количество устройств на одном частотном канале в зоне взаимной радиовидимости: не менее 2000 шт.
• Автоматическая перестройка рабочей частоты, автоматическая регулировка мощности, автоматическое переключение режимов дальности.
• Специальные алгоритмы кодирования и динамической аутентификации для исключения возможности постороннего вмешательства в работу радиосистемы и подмены радиоустройств.

• Сетевой интерфейс S2 или S3 (может отсутствовать в некоторых вариантах поставки)
- До двух сменных модулей сетевого интерфейса S2/S3
- Режимы работы сетевых интерфейсов: шина (один трансивер), кольцо (два трансивера)
- Поддерживаются все приборы линии S2
• Интерфейс считывателя ключей TouchMemory.
- Длина кабеля: не более 20 метров
- Один выход на светодиод (индикация логической "1" - следует выбирать тип индикации "TouchMemory" или "0" - следует выбирать тип индикации "Proximity")
- Можно подключать считыватели ключей TM или считыватели бесконтактных карт, имеющих интерфейс TouchMemory
• Прочие интерфейсы и их возможности:
- Обновление встроенного ПО: USB
- Подключение к ПО С-М (ПО С-И): USB, Ethernet
- Подключение к ПО С-М (ПО С-И) через Proxy: Ethernet, 2G/4G
- Работа с мобильным приложением: Ethernet, 2G/4G

Обновление встроенного ПО рекомендуется выполнять, отключив разъемы S2/S3.
Максимальное потребление контроллером интернет-траффика при использовании мобильного приложения: 3 МБ в сутки, при подключении ПО Стрелец-Мастер через Proxy (сервис Streletz-Cloud): 70 МБ в сутки.

• Выходы типа "Открытый коллектор" с контролем цепи до нагрузки (+ВЫХ-): 3 шт.
- напряжение на нагрузке: от 10 до 28 В (соответствует напряжению внешнего питания)
- максимальный ток в нагрузке: не менее 0,15 А
• Силовой выход типа "Открытый коллектор" (ОК): 1 шт.
- напряжение на нагрузке: до 28 В
- максимальный ток в нагрузке: не более 1 А
• Защита выходов от короткого замыкания
• Выходы сигнальных реле (РЕЛЕ 1, РЕЛЕ 2): 2 шт.
- напряжение коммутации: до 72 В (при постоянном токе)
- максимальный постоянный ток коммутации: до 50 мА

• Возможность использования выходов типа "Открытый коллектор" с контролем цепи до нагрузки в качестве цепей контроля шлейфов сигнализации (ШС) (-IN+): 3 шт. (без питания извещателей по шлейфу).
• Сопротивление ШС охранной, тревожной, технологической, сигнализации, цепь контроля наряда, вход управления, вход внешней неисправности:
- от 4 до 7 кОм: состояние "Норма"
- 10 кОм и более или 2,8 кОм и менее: состояние "Нарушение"
• Сопротивление ШС пожарной сигнализации или технологической с контролем на КЗ и обрыв:
- от 4 до 7 кОм: состояние "Норма"
- от 1,0 до 2,8 кОм, либо от 10 до 20 кОм: состояние "Пожар" ("Технологическая тревога")
- 40 кОм и более или 200 Ом и менее: состояние "Неисправность"
• Сопротивление ШС пожарной сигнализации c распознаванием срабатывания двух извещателей:
- от 4 до 7 кОм: состояние "Норма"
- от 1,7 до 2,9 кОм: "Пожар1", от 0,6 до 1,6 кОм, либо от 10 до 20 кОм: "Пожар2"
- 40 кОм и более или 200 Ом и менее: состояние "Неисправность"
• Напряжение на разомкнутом ШС: не менее 2,9 В
• Ток короткого замыкания ШС: не более 0,6 мА
• Регистрация нарушения ШС: на время 500 мс и более, сохранение состояния "Норма": на время 300 мс и менее

• Источники питания:
- внешний постоянного тока от 10,0В до 28 В
- USB интерфейс (при смене прошивки и конфигурировании).

Важно! При питании только от USB, основные функции контроллера не работают: требуется подключение внешнего напряжения 10В…28В. Порядок подключения также имеет значение: рекомендуется подавать вначале внешнее напряжение, а потом: подключать USB.
• Входы "AC" и "DC" для подключения и контроля состояния внешних источников питания:
- напряжение ниже 10,5 В: неисправность источника питания;
- напряжение от 11 В и выше: норма источника питания.
• Ток потребления, не более, мА: 200

Примечание: При работе GSM: модема и/или Ethernet импульсный ток может достигать 0,5А при 12В (требование к внешнему блоку питания)
