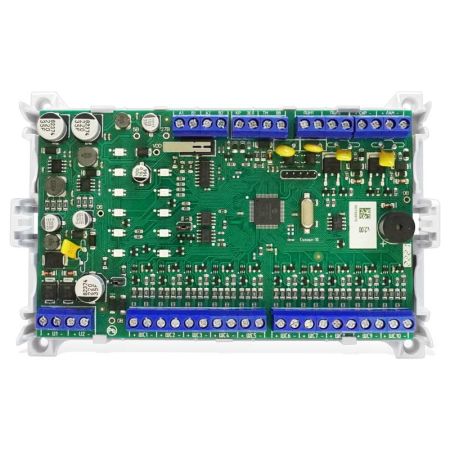

Прибор Болид Сигнал-10 2RS485 приёмно-контрольный охранно-пожарный

Прибор приёмно-контрольный охранно-пожарный Болид Сигнал-10 2RS485

Блок приемно-контрольный охранно-пожарный «Сигнал-10 2RS485» – это современное устройство, созданное для обеспечения надежной и оперативной сигнализации при пожарных и охранных инцидентах. Изготовленный в строгом соответствии с отечественными стандартами, он предназначен для комплексной защиты объектов – от офисных центров до производственных помещений и торговых площадей.

Устройство отличается высокой степенью надежности, продуманной эргономикой и возможностью интеграции с сетевыми контроллерами, такими как пульт «С2000М» или компьютер с установленным программным обеспечением АРМ «Орион Про». Благодаря двухканальному интерфейсу RS-485, «Сигнал-10 2RS485» способен обеспечивать стабильную работу системы в режиме круглосуточного контроля, принимая данные с до 10 шлейфов, что позволяет оперативно обнаруживать любые отклонения в параметрах линий связи с различными типами извещателей – пожарными, охранными и технологическими.

Устройство также оборудовано энергонезависимой памятью для хранения до 512 сообщений, что гарантирует возможность последующего анализа событий и своевременного принятия решений при возникновении чрезвычайных ситуаций. Конструкция блока позволяет проводить техническое обслуживание с минимальными затратами времени, а стандартизированный комплект поставки гарантирует совместимость с рекомендуемыми извещателями производства ЗАО НВП «Болид». Это делает продукт отличным выбором для интегрированных систем безопасности в условиях реальной эксплуатации.

Особенности:

• Поддержка 10 независимых входов для подключения различных шлейфов сигнализации (пожарной, охранной, технологической).
• Двухканальный интерфейс RS-485 для обеспечения стабильной связи с внешними контроллерами.
• Энергонезависимая память для хранения до 512 сообщений о событиях.
• Индикация состояния блока осуществляется через встроенные светодиодные индикаторы и звуковой сигнализатор.
•  Способность работы в круглосуточном режиме при экстремальных климатических условиях (от –30 °С до +55 °С).

Блок обеспечивает:

• контроль 10 шлейфов пожарной (охранной, тревожной или технологической сигнализации);
• приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей, с нормальнозамкнутыми или нормально-разомкнутыми внутренними контактами;
• приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом блок выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей;
• контроль исправности линий связи с пожарными извещателями;
• формирование дискретных сигналов «Пожар», «Неисправность», для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2);
• формирование дискретных сигналов «Тревога» для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2);
• управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К3, К3 – к одному выходу может быть подключён только один оповещатель);
• формирование сигнала управления инженерным, технологическим оборудованием и иными устройствами, участвующими в обеспечении пожарной безопасности;
•  контроль исправности линий связи с оповещателями;
• отображение состояния элементов блока на собственных индикаторах, а так же звуковую сигнализацию режимов работы;
• хранение в энергонезависимой памяти до 512 сообщений о событиях;
• возможность взаимодействия с сетевым контроллером (пультом «С2000М» или ПК с установленным ПО АРМ «Орион Про»);
• хранение в энергонезависимой памяти суммарно до 85 идентификаторов пользователей (ключей Touch Memory);
• подключение внешнего считывателя, работающих по интерфейсу Dallas Touch Memory (iButton);
• считывание ключей пользователей при помощи внешнего считывателя;
• возможность брать на охрану или снимать с охраны шлейфы сигнализации при считывании идентификаторов пользователей или по команде сетевого контроллера;
•  управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление);
• управление различным противопожарным оборудованием по командам пульта «С2000М» (централизованное управление);
• контроль состояния питания и вскрытия корпуса.

Преимущества:

• Высокая надежность и долговечность, подтвержденная испытаниями и рассчитанная на срок службы до 10 лет.
• Возможность интеграции с современными системами оповещения и управления эвакуацией.
• Широкий диапазон рабочих напряжений (10,2…28,0 В) обеспечивает стабильную работу в различных условиях.
• Компактные габариты и продуманная конструкция облегчают монтаж и техническое обслуживание.
• Совместимость с различными типами извещателей (пожарных дымовых, тепловых, охранных) гарантирует универсальность применения.
• Надежная защита от коротких замыканий и обрывов, что увеличивает безопасность эксплуатации системы.

Недостатки:

• Ограниченные возможности расширения функционала при необходимости адаптации к специфическим условиям эксплуатации.
•  Не предназначен для использования в агрессивных средах с высокой концентрацией пыли или химических веществ.
•  Отсутствие встроенной системы управления, что требует подключения к внешнему контроллеру для полной реализации функций.
• Необходимость привлечения квалифицированного персонала для монтажа, настройки и регулярного технического обслуживания.
•  Строгое соблюдение монтажных инструкций и регламентов, что может увеличить сложность эксплуатации в нестандартных условиях.

«Сигнал-10 2RS485» – оптимальное решение для создания надежной системы безопасности, способное своевременно реагировать на изменение состояния охраняемых объектов и обеспечивать высокий уровень защиты благодаря передовым техническим решениям и интегрированному управлению, что делает его незаменимым элементом современных систем пожарной и охранной сигнализации.

Характеристики:

• Напряжение питания постоянного тока, В: 10,2 … 28,0
• Ток потребления, mА, не более (без учета тока потребления исполнительных устройств):
- в дежурном режиме: 220
- в режиме «Пожар»: 410
• Количество входов питания: 2
• Количество независимых линий подключения RS-485: 2
• Время технической готовности блока к работе, c: 5
• Количество входов подключения шлейфов сигнализации: 10
• Напряжение на клеммах ненагруженного входа, В: 26,5 … 27,5
• Ограничение тока короткого замыкания ШС, не более, mА: 26,5
• Сопротивление оконечного резистора шлейфа, кОм: 4,7±5 %
• Макс. ток потребления всех извещателей в дежурном режиме, mА:
- для входов типа 1 (Пожарный дымовой): 3,0
- для входов типа 2 (Пожарный комбинированный): 1,2
• Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм: 1,5
• Характеристики линии ШС:
- макс. сопротивление проводов (без учета оконеч. резистора), Ом: 100
- сопротивление изоляции проводов, не менее, MОм: 50
• Время сброса напряжения питания ШС, с: 3,0
• Количество выходов:
- без контроля, «сухой контакт» (130 В перем. / 170В пост., 0,1 А): 2
- с контролем (10,2 … 28,0 В, 1,0 А): 2
• Номинальный ток нагрузки контролируемого выхода, mА: 5 … 1000
• Номинальное эквивалентное сопротивление нагрузки, Ом: 26 … 10000
• Ток контроля исправности линий выхода (прямой), не более, mА: 2,5
• Степень защиты оболочки по ГОСТ 14254-2015: IP40
• Количество входов подключения внешних считывателей, протокол Dallas Touch Memory (iButton): 1
• Количество выходов управления индикаторами считывателя:
- красный (5В, блок ограничивает ток на уровне 10 мА): 1
- зеленый (5В, блок ограничивает ток на уровне 10 мА): 1
• Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3
• Вибрационные нагрузки:
- диапазон частот, Гц: 1 … 35
- максимальное ускорение, g: 0,5
• Климатическое исполнение по ОСТ 25 1099-83: О3
• Диапазон рабочих температур, °С: минус 30 … + 55
• Относительная влажность воздуха, % (при + 25 °С): 98
• Масса блока, кг: 0,3
• Габаритные размеры блока, мм: 156 × 107 × 39
• Средняя наработка блока на отказ в дежурном режиме работы, ч, не менее: 80000
• Вероятность безотказной работы за 1000 ч: 0,98758
• Средний срок службы блока, лет: 10
• Блок удовлетворяет нормам индустриальных радиопомех, установленным для оборудования класса Б по ГОСТ Р 51318.22.
• По устойчивости к индустриальным радиопомехам блок соответствует требованиям третьей степени жесткости по ГОСТ Р 50009.
