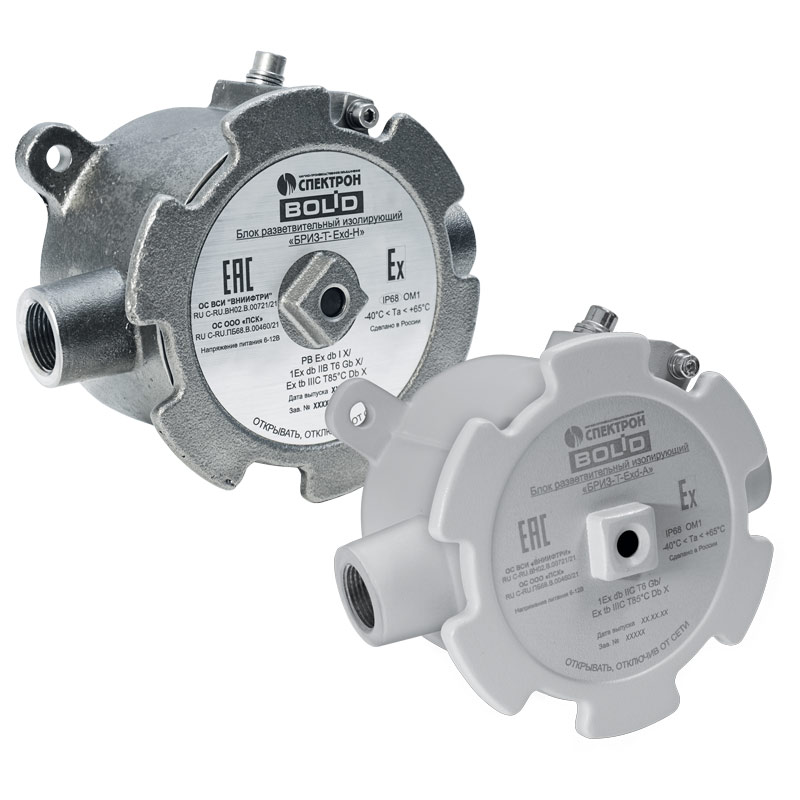

Блок разветвительно-изолирующий Болид БРИЗ-Exd-Н-T взрывозащищенный
Блоки «БРИЗ-Exd-Н-Т», «БРИЗ-Exd-Н-Т» предназначены для реализации ответвлений в ДПЛС КДЛ с функцией изолирования участков ДПЛС с КЗ, в том числе в реализованном ответвлении и также с последующим автоматическим восстановлением после устранения КЗ.

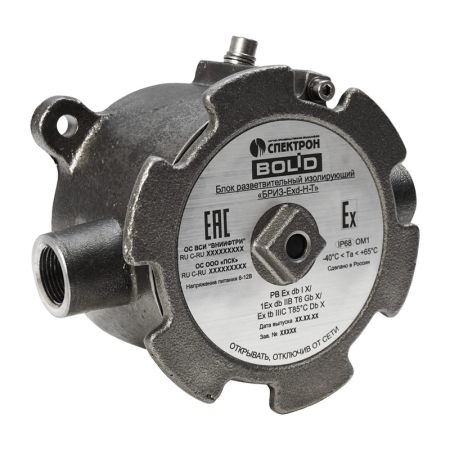

БРИЗ-Exd-Н-Тпредставляет собой блок разветвительно-изолирующий взрывозащищённый, разработанный для применения в двухпроводных линиях связи контроллеров С2000-КДЛ в составе интегрированной системы охраны «Орион». Применяется с целью изолирования короткозамкнутых участков ДПЛС с последующим автоматическим восстановлением после устранения короткого замыкания. Устанавливается в различных закрытых помещениях и открытых площадках с взрывоопасными зонами «1», «2», «21», «22». Также БРИЗ-Exd-Н-Т в подземных выработках шахт, рудников и их наземных строениях. Выполнен в соответствии требованиям на взрывозащищенное оборудование с видом взрывозащиты «взрывозащитная оболочка d».
Основная задача устройства — оперативное изолирование короткозамкнутых участков линии связи с дальнейшим автоматическим восстановлением работоспособности после устранения неисправности. Корпус блока выполнен из выполнен из нержавеющей стали, что обеспечивает высокую коррозионную стойкость.
Внутри размещена печатная плата с системой контроля тока и напряжения: питание от 8 до 12 В, ток потребления в дежурном режиме не превышает 200 мкА, время срабатывания — не более 200 мс. Прибор оснащён встроенным жёлтым светодиодом для индикации режима КЗ и не требует программирования.
Степень защиты корпуса по ГОСТ IP68 допускает эксплуатацию при температуре от –40 °C до +65 °C и влажности до 100 % при +25 °C. Блок поддерживает два изолирующих канала, позволяет включать до 127 устройств в одну линию связи, а средний срок службы составляет не менее 10 лет.
Особенности
- Два независимых изолирующих канала для селекции коротких замыканий
- Автоматическое восстановление работоспособности после устранения КЗ
- Корпус выполнен из нержавеющей стали с герметичной взрывозащитной оболочкой
- Соответствие взрывозащите типа “Exd” по ГОСТ/IEC
- Степень защиты IP68 для работы в агрессивных и влажных условиях
- Диапазон рабочих температур от –40 °C до +65 °C
- Встроенная светодиодная индикация состояния линии
- Интеграция без адресного занятости в существующие системы С2000-КДЛ
Преимущества
- Минимальное энергопотребление в дежурном режиме (≤ 200 мкА)
- Быстрое время срабатывания до 200 мс
- Компактные габариты (140 × 79 мм) и небольшой вес (≤ 1 кг)
- Простота монтажа без необходимости программирования и настройки
- Долговечность: средний срок службы не менее 10 лет
- Соответствие международным и отечественным стандартам качества
- Устойчивость к коррозии и механическим вибрациям
- Возможность подключения до 127 блоков в одну ДПЛС
Недостатки
- Только два изолирующих канала, что может быть недостаточно для сложных конфигураций
- Изделие невосстанавливаемое при серьёзных механических повреждениях
- Требуется использование кабелей круглого сечения диаметром 8–10 мм
- Отсутствие ручного сброса индикации при авариях
- Необходим квалифицированный монтаж во взрывоопасных зонах
Характеристики:
- Маркировка взрывозащиты: - «БРИЗ-Exd-А» и «БРИЗ-Exd-А-Т»: 1Ex db IIC T6 Gb/Ex tb IIIC T85°C Db
- Напряжение источника питания (ДПЛС), В: от 8 до 12
- Ток потребления в дежурном режиме, мкА, не более: - «БРИЗ-Exd-А/Н»: 40
- Ток потребления при сработавшего режима, мА, не более: - «БРИЗ-Exd-А», «БРИЗ-Exd-Н: 3
- Количество изолирующих каналов, шт.: - «БРИЗ-Exd-А», «БРИЗ-Exd-Н: 2
- Количество подключаемых блоков в ДПЛС, шт.: до 127
- Максимальное активное сопротивление проводов ДПЛС, Ом, не более: 100
- Минимальное сопротивление изоляции между проводами ДПЛС, кОм, не менее: 50
- Время технической готовности прибора к работе, с: 1
- Пороговое напряжение срабатывания, В: от 2,9 до 3,4
- Время срабатывания, мс, не более: 200
- Степень защиты оболочки по ГОСТ 14254-2015: IP68
- Вибрационные нагрузки: - диапазон частот, Гц: 1-35
- Климатическое исполнение по ОСТ 25 1099-83: ОМ1
- Диапазон рабочих температур, °С: от минус 40 до + 65
- Относительная влажность воздуха, %, при +25 °С: до 100
- Масса, кг, не более: - «БРИЗ-Exd-А», «БРИЗ-Exd-А-Т»: 0,95

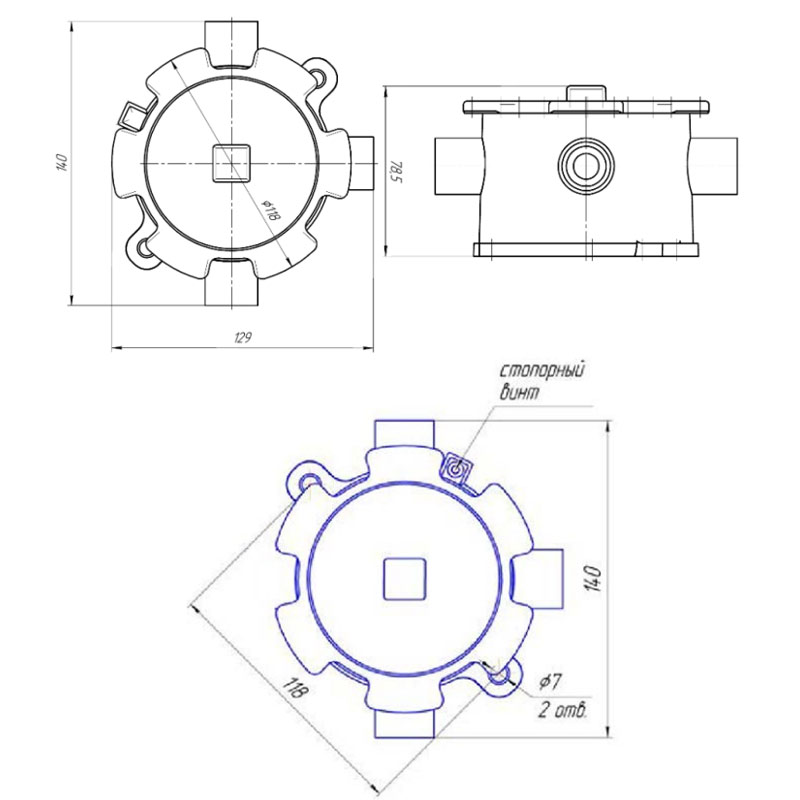

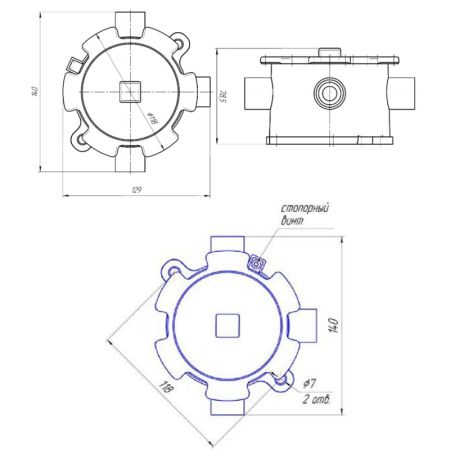

- Габаритные размеры, мм, не более - «БРИЗ-Exd-А», «БРИЗ-Exd-А-Т» Вариант 1/Вариант 2: 141×79/149×81
- Материал корпуса - «БРИЗ-Exd-А», «БРИЗ-Exd-А-Т»: алюминиевый сплав
- Время непрерывной работы круглосуточно
- Средняя наработка на отказ в дежурном режиме работы, ч, не менее 80000
- Вероятность безотказной работы за 1000 ч 0,98758
- Средний срок службы, лет 10
- По устойчивости к электромагнитным помехам блок соответствует требованиям третьей степени жёсткости, с критерием качества функционирования А, соответствующих стандартов, перечисленных в Приложении Б ГОСТ 34698-2020.
- Блок удовлетворяет нормам индустриальных помех, установленным для оборудования класса Б по ГОСТ Р 30805.22.
- «БРИЗ-Exd-Н» и «БРИЗ-Exd-Н-Т»: PВ Ex db I X / 1Ex db IIB T6 Gb X / Ex tb IIIC T85°C Db X
- «БРИЗ-Exd-А/Н-Т»: 200
- «БРИЗ-Exd-А-Т», «БРИЗ-Exd-Н-Т»: 6
- «БРИЗ-Exd-А-Т», «БРИЗ-Exd-Н-Т»: 3
- максимальное ускорение, g: 0,5
- «БРИЗ-Exd-Н», «БРИЗ-Exd-Н-Т»: 2,65
- «БРИЗ-Exd-Н», «БРИЗ-Exd-Н-Т» Вариант 1: 141×79
- «БРИЗ-Exd-Н», «БРИЗ-Exd-Н-Т»: нержавеющая сталь
Бренд | Болид |
Адресный | Да |
Исполнение | Уличное, Взрывозащитное |
Степень жесткости к электромагнитным помехам | 3 |
Скорость срабатывания | 200 мс |
Тип монтажа | Настенный |
Материал | Нержавеющая сталь |
Индикация | Световая |
Напряжение питания | 8...12 В |
Потребляемый ток, макс. | 6 мА |
Габариты | Ø 141x79 мм |
Вес, кг | 2.7 |
Рабочая температура | от -40°C до +65°C |
Рабочая влажность | до 100% |
Класс защиты (IP) | IP68 |
Наработка на отказ, не менее | 80 000 часов |
Средний срок службы | Не менее 10 лет |
Гарантия | 18 мес. |
Страна производства | Россия |
