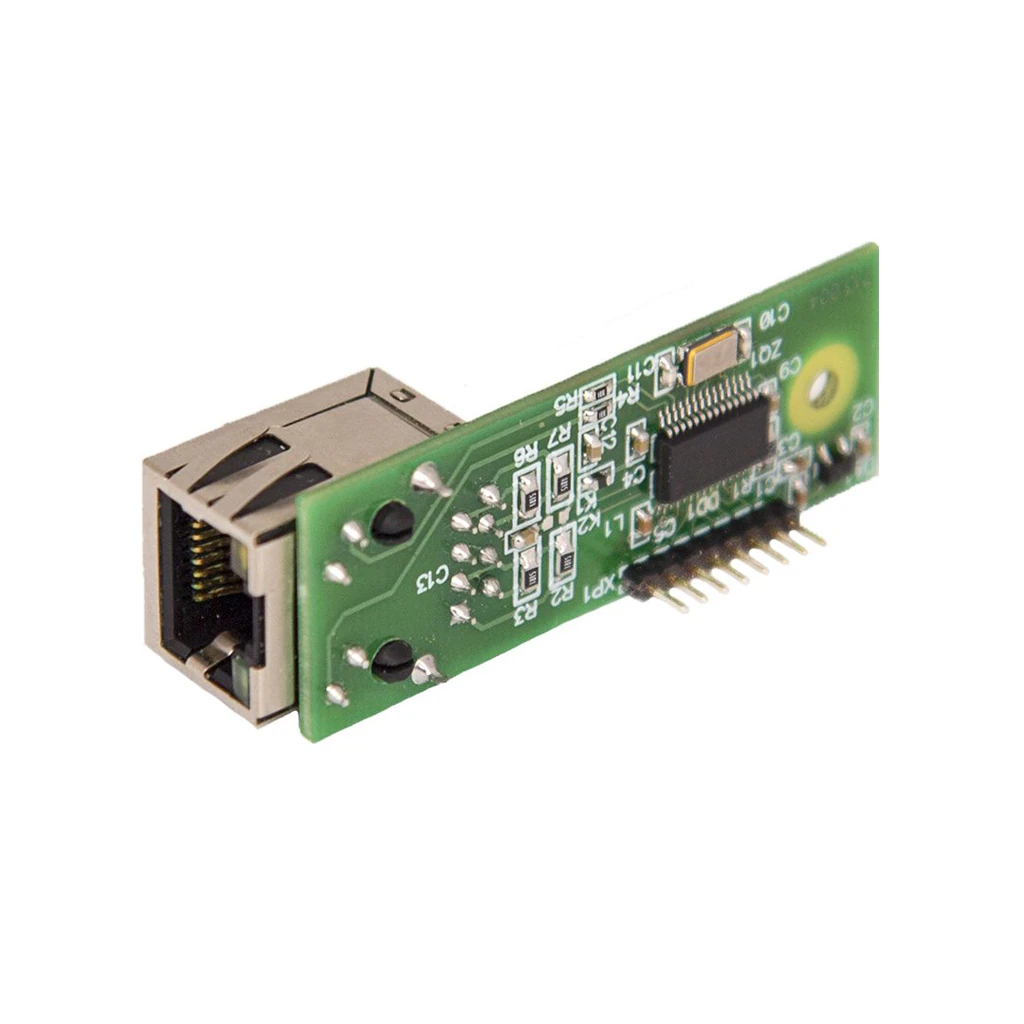

Адаптер Ethernet — это модуль связи, предназначенный для установки в охранные приборы компании «Си-Норд» и передачи сообщений на станцию мониторинга по сетевому каналу Ethernet. Он обеспечивает надёжный и быстрый обмен данными с центральной станцией «Центр Охраны» и используется как основной канал связи, при этом GSM-канал работает в резервном режиме. Адаптер совместим с приборами серий Nord Pro, Nord Pro Air, Nord Max, Nord Max Air, Nord GSM, Nord GSM WRL, Союз GSM BOX и ТР-100 GSM IV.
Модуль подключается напрямую к 8-пиновому разъёму на плате охранного прибора и фиксируется винтом из комплекта. После установки в конфигураторе «Хаббл» автоматически появляется вкладка «Ethernet», где можно активировать опцию получения параметров по DHCP или задать статические сетевые настройки. Приоритет Ethernet-канала над GSM позволяет снизить стоимость обслуживания и повысить стабильность передачи сигналов на пульт.
Адаптер Ethernet имеет низкое энергопотребление и малые размеры, что делает его удобным для интеграции внутрь корпуса прибора без доработки конструкции. Благодаря поддержке протокола IEEE 802.3u и скорости до 10 Мбит/с он обеспечивает стабильную работу даже при интенсивном потоке событий. Это идеальное решение для модернизации и расширения функционала существующих охранных систем C-Nord.
Особенности
- Передача сообщений на станцию мониторинга по Ethernet-каналу.
- Работа в качестве основного канала связи при наличии GSM-резерва.
- Поддержка DHCP — автоматическое получение IP-настроек.
- Подключение через стандартный 8-пиновый разъём на плате прибора.
- Совместимость с широким рядом приборов Си-Норд.
Преимущества
- Высокая скорость передачи данных — до 10 Мбит/с.
- Минимальная задержка доставки событий на пульт охраны.
- Низкое энергопотребление и компактные размеры.
- Простая установка и автоматическое определение прибором.
- Повышение надёжности системы благодаря резервированию каналов связи.
Подключение и настройка адаптера
Физически установите адаптер в приборАдаптер подключается к 8-пиновому разъему на тыльной стороне платы прибора.
- Откройте корпус прибора.
- Снимите плату:
- обесточьте прибор — основное питание и АКБ
- выверните крепежные шурупы.
- аккуратно отожмите фиксирующие защелки платы.
- Вставьте Ethernet-адаптер в предназначенный для него 8-пиновый разъем на плате.
- Зафиксируйте адаптер на плате с помощью прилагаемого винта.
- Установите плату обратно в корпус прибора, защелкнув фиксаторы и закрутив шурупы.
Перед снятием платы обесточьте прибор (основное питание и резервный аккумулятор).
Настройте подключение в ХабблеПосле подключения адаптера к прибору и подачи питания в конфигураторе «Хаббл» появится вкладка «Ethernet».
- Перейдите на вкладку «Ethernet».
- Активируйте опцию «Получать настройки по DHCP» (поставьте галочку). Это позволит автоматически получить IP-адрес, маску подсети, шлюз и DNS от вашего роутера.
Для отправки сигналов тревоги и других событий на пульт централизованной охраны (ЦО) по Ethernet:
- Перейдите на вкладку «Центр Охраны» в Хаббл.
- В разделе «Передача по TCP/IP (Ethernet)» заполните поля:
- Адрес: IP-адрес или доменное имя сервера приемника ЦО.
- Порт: Номер порта, указанный вашим ЦО для приема событий по Ethernet.
Система будет использовать Ethernet для передачи событий, если он доступен. GSM канал будет использоваться только при потере связи по Ethernet.
Технические характеристики:
Электропитание- Источник питания: постоянный ток 3,85–6,50 В
- Потребляемый ток в режиме передачи: не более 200 мА
- Высокий логический уровень интерфейса управления: 3,3 В
- Интерфейс управления: SPI
- Стандарт Ethernet: IEEE 802.3u
- Скорость Ethernet: до 10 Мбит/с
- Скорость обмена по SPI: до 20 МГц
- Совместимые приборы: Nord Pro, Nord Pro Air, Nord Max, Nord Max Air, Nord GSM, Nord GSM WRL, Союз GSM BOX, ТР-100 GSM IV
- Диапазон рабочих температур: −30…+50 °C
- Габаритные размеры: 55 × 20 × 13,5 мм
- Масса: не более 50 г
- Срок службы: 8 лет
Бренд | Си-Норд |
Исполнение | Для помещений |
Напряжение питания | 5 В |
Габариты | 55х20х13.5 мм |
Вес, кг | 0.05 |
Рабочая температура | от -30°C до +50°C |
Средний срок службы | Не менее 8 лет |
Гарантия | 1 год |
Страна производства | Россия |
