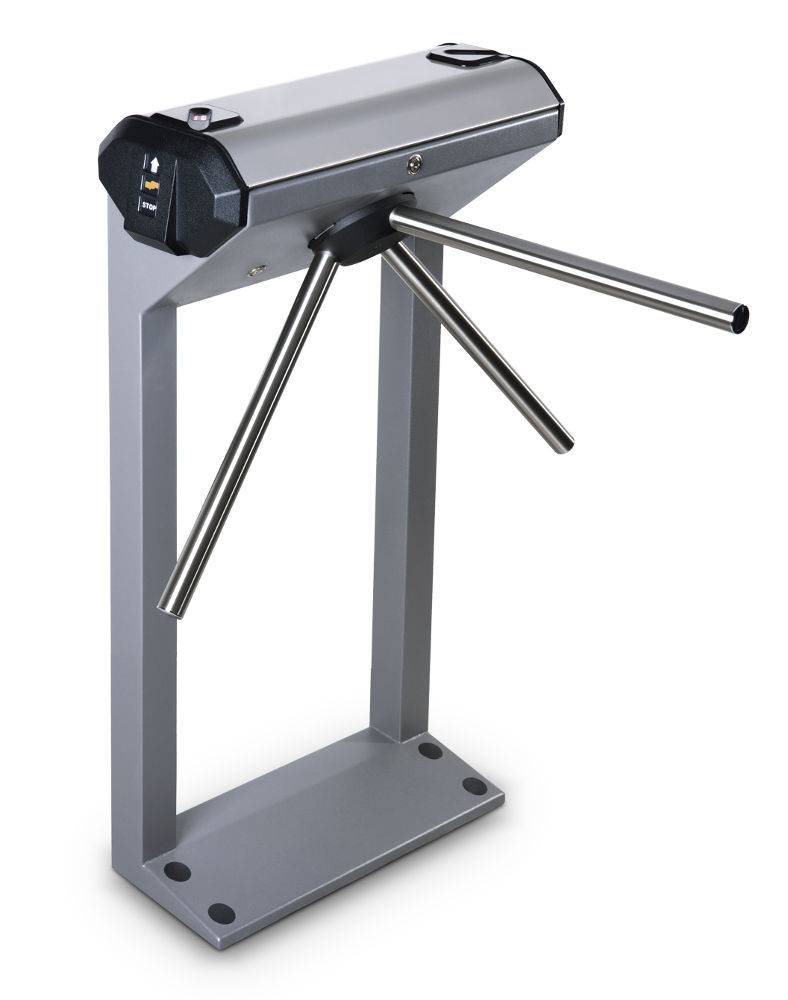

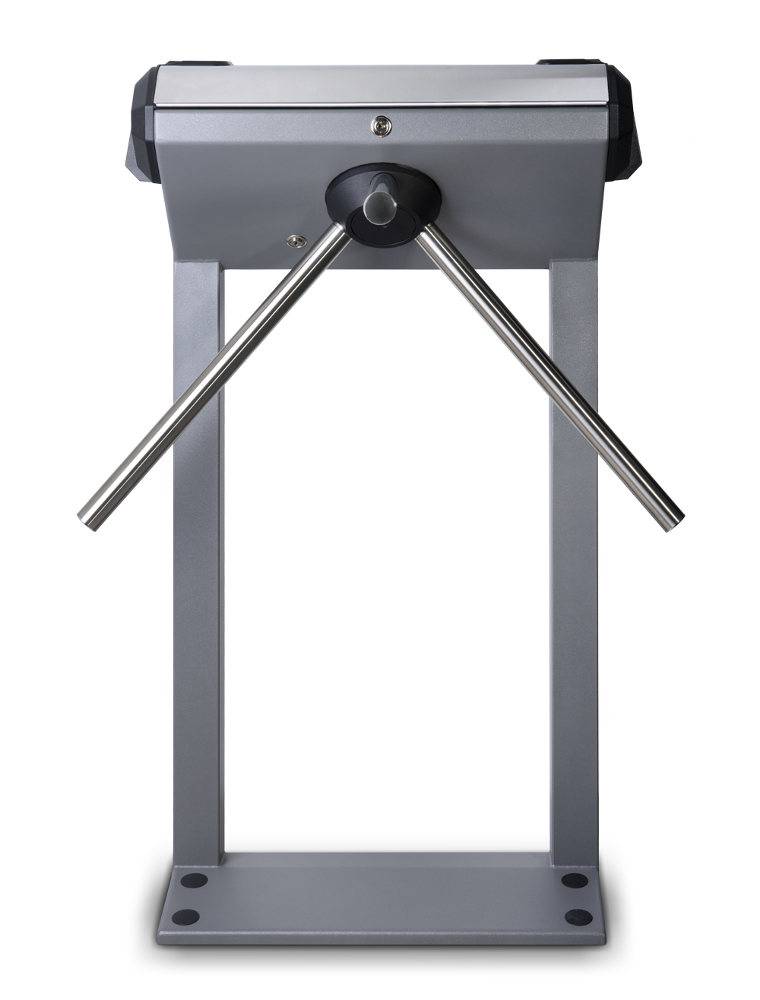

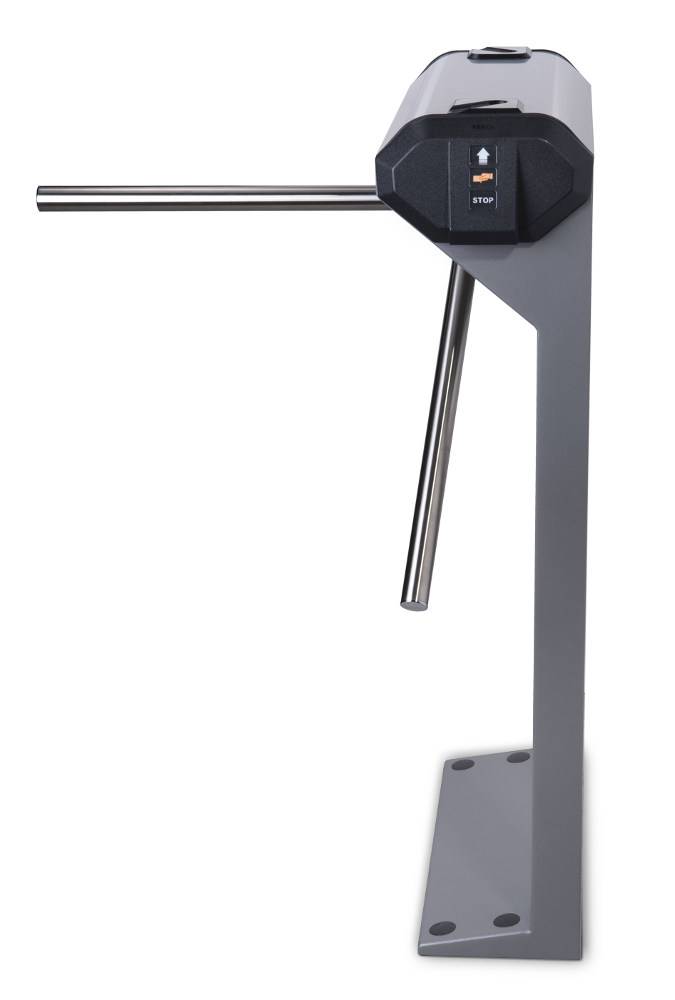

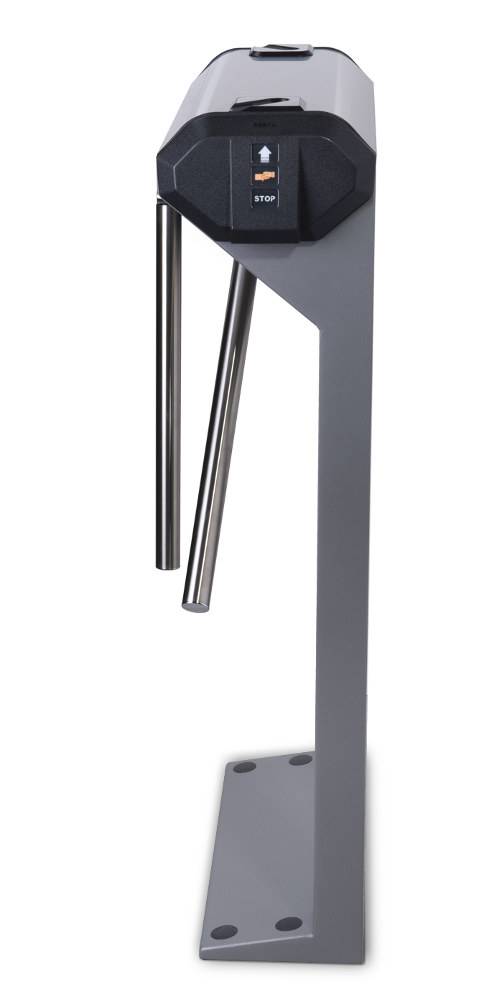

Биометрическая электронная проходная PERCo-KT02.9B

Биометрическая электронная проходная PERCo-KT02.9B.

Электронная проходная PERCo-KT02.9B – готовая система контроля доступа на базе турникета-трипода.
В состав электронной проходной входят:
• стойка ЭП со встроенными контроллером доступа, сканерами отпечатков пальцев и универсальными RFID-считывателями карт доступа
• пульт дистанционного управления (ориентация кнопок пульта относительно направлений прохода задается при подключении пульта)
• локальное программное обеспечение PERCo-SL01

Электронная проходная оборудована двумя сканерами отпечатков пальцев и двумя универсальными RFID-считывателями форматов:
1. EMM/HID
2. MIFARE с чтением:
• либо уникального идентификатора UID, либо криптозащищенных данных из внутренней памяти карты, при этом требуется дополнительное программирование считывателей и самих карт пользователей
• UID с платежных карт, поддерживающих технологию бесконтактных платежей PayPass
• смартфонов на ОС Android с функцией NFC с чтением уникального идентификатора (IMSI), привязанного к SIM-карте телефона (требуется установка и запуск на телефоне бесплатного приложения «PERCo. Доступ»)
• смартфонов Apple с функцией NFC с чтением уникального идентификатора (Token), привязанного к банковской карте (при привязке нескольких банковских карт осуществляется считывание Token той карты, которая активна в данный момент).

Интерфейс связи с ПК и другими контроллерами системы PERCo – Ethernet (обеспечивается поддержка стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP)).
При расчете необходимого количества электронных проходных рекомендуется устанавливать по одной ЭП на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.

Комплект поставки:
• Стойка электронной проходной PERCo-KT02.9B (с установленной платой контроллера PERCo-CT13) : 1 шт.
• Встроенные сканеры отпечатков пальцев: 2 шт.
• Встроенные считыватели бесконтактных карт доступа (EMM/HID/MIFARE): 2 шт.
• Стандартные планки PERCo-AS-01: 3 шт.
• Ключ замка крышки стойки: 1 шт.
• Ключ замка механической разблокировки: 1 шт.
• Пульт дистанционного управления: 1 шт.
• Локальное программное обеспечение PERCo-SL01: 1 шт.
• Монтажный комплект: 1 шт.
• Комплект документации: 1 экз.

Программное обеспечение поддерживает все основные функции контроля доступа, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием и имеет ограничение по количеству карт в системе (не более 100 карт).
Для работы без ограничений по количеству карт и расширения функционала системы – работа с пропусками посетителей, учет рабочего времени, верификация необходимо приобрести полную версию ПО PERCo-Web.

Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.

Для применения в учебных заведениях с возможностью SMS-информирования родителей о времени прихода/ухода ребенка необходимо приобрести программное обеспечение PERCo-S-20 «Школа».

В комплект не входят и приобретаются отдельно:
• Источник питания PERCo-NES-100-12
• Устройство радиоуправления (состоит из приемника и двух передатчиков в виде брелоков) с дальностью действия до 40 м
• Датчик контроля зоны прохода (устанавливается под заказ производителем)
• Сирена
• Табло системного времени PERCo-AU05
• Картоприемник PERCo-IC05 (схему подключения см. в описании PERCo-IC05).
• PoE-сплиттер
• Анкер PFG-IR 10-15 (фирма «SORMAT», Финляндия)

Электронная проходная КТ02.9В выпускается серийно и имеет сертификат соответствия требованиям технического регламента Таможенного союза (EAC).

Особенности
Электронная проходная имеет:
• встроенную индикацию разрешения/запрета прохода, режимов работы
• встроенный гидравлический демпфер
• возможность механической разблокировки ключом
• возможность подключения ДКЗП, сирены, а также внешнего верифицирующего устройства и другого дополнительного оборудования, а также устройства, подающего команду аварийной разблокировки
• встроенный в контроллер Web-интерфейс для настройки, управления и текущего контроля параметров ЭП.

Материал корпуса – сталь, покрытая порошковой краской. Цвет корпуса – темно-серый с эффектом слюды. Материал крышки стойки электронной проходной и преграждающих планок – нержавеющая сталь.

Электронная проходная может комплектоваться двумя вариантами преграждающих планок:
• Стандартные PERCo-AS-01 или
• Механические «Антипаника» PERCo-AA-01

Функция механической разблокировки обеспечивает свободное вращение преграждающих планок в обоих направлениях. Замок механической разблокировки встроен в стойку турникета и снабжён комплектом ключей. Электронная проходная может комплектоваться механическими планками «Антипаника», которые также позволяют быстро освободить проход.

Для формирования зоны прохода электронная проходная может быть дополнена секциями ограждения.

Электронная проходная по устойчивости к воздействию климатических факторов со- ответствует условиям УХЛ 4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация электронной проходной разрешается при температуре окружающего воздуха от +1° С до +50° С и относительной влажности воздуха до 80% при +25° С (без конденсации).

Характеристики:
• Напряжение питания постоянного тока, В*: 12±1,2
• Ток потребления, А: не более 0,8 (В качестве ИП рекомендуется использовать источник тока 12 В / 1,5 А с линейной стабилизацией напряжения и амплитудой пульсаций на выходе не более 50 мВ)
• Потребляемая мощность, Вт: не более 10
• Пропускная способность в режиме однократного прохода, чел / мин: 30
• Пропускная способность в режиме свободного прохода, чел / мин: 60
• Ширина зоны прохода, мм: 500
• Усилие поворота преграждающей планки, кгс: не более 3,5
• Количество встроенных считывателей: 2 сканера (USB) и 4 считывателя (RS-485)
• Формат используемых карт доступа: EMM/HID, MIFARE Classic, Plus, Ultralight, DESFire, платежные карты с PayPass, смартфоны с NFC
• Дальность считывания при номинальном напряжении питания, см:
- карт HID, EMM: от 5 до 7
- карт MIFARE: 2-6 см
• Число карт доступа (пользователей): до 50 000 (Общий список как для ЭП, так и для подключенных к ней PERCo-CL201.1)
• Число событий журнала регистрации: 230 000 (События подключенных контроллеров PERCo-CL201.1 хранятся в памяти контроллера ЭП)
Примечание: Возможные варианты распределения памяти см. в руководстве: 50 000 карт и 230 000 событий – установлено по умолчанию.
• Количество доп. входов: 8
• Количество дополнительных релейных выходов (выходы у реле NC, С и NO): 5
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля ПДУ, м: не менее 14
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по IEC 61140
• Средняя наработка на отказ, проходов: не менее 4 000 000
• Средний срок службы, лет: 8

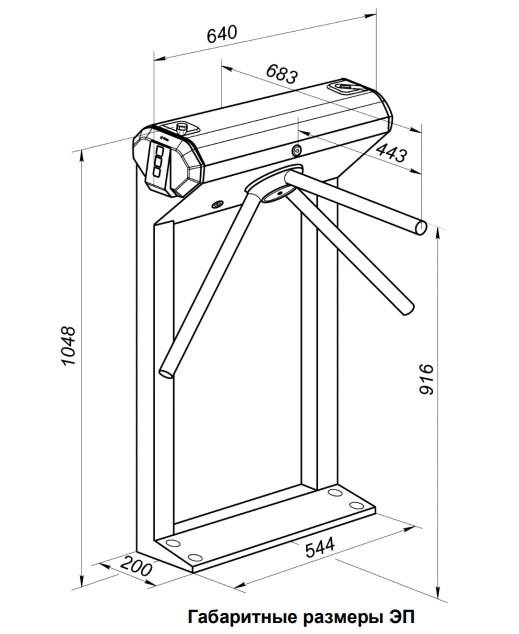

• Габаритные размеры установленной ЭП, мм: 640×683×1040
• Масса (нетто), кг: не более 35
*В качестве источника питания рекомендуется использовать источник постоянного тока 12В 2А с линейной стабилизацией напряжения и амплитудой пульсации на выходе не более 50 мВ



Устройство
Электронная проходная состоит из стойки (1-3) со встроенными в нее контроллером электронной проходной и двумя считывателями бесконтактных карт доступа с блоками индикации (8), трех преграждающих планок (5) и пульта дистанционного управления (9).


Не входят в стандартный комплект поставки: 11 – кабель подключения к сети Ethernet; 12 – кабель питания; 13 – кабель к дополнительным устройствам; 14 – кабель данных интерфейса RS-485.

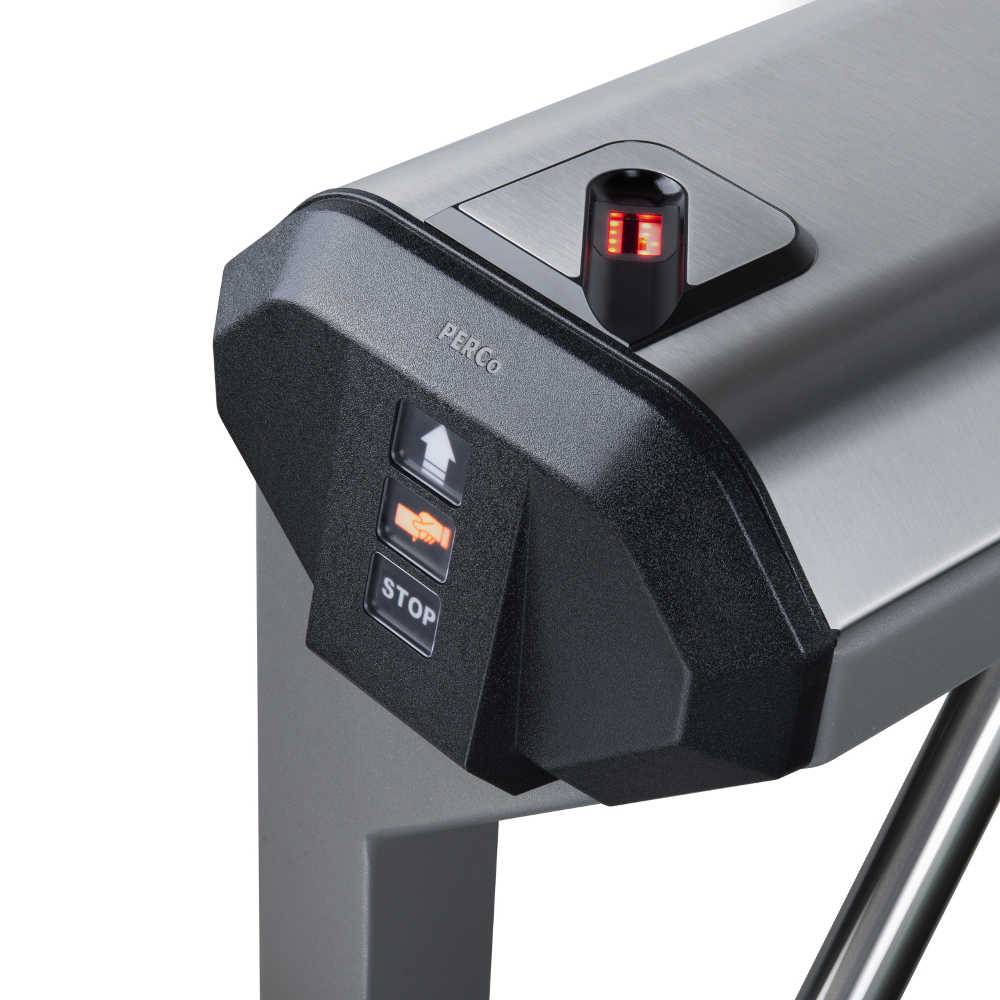

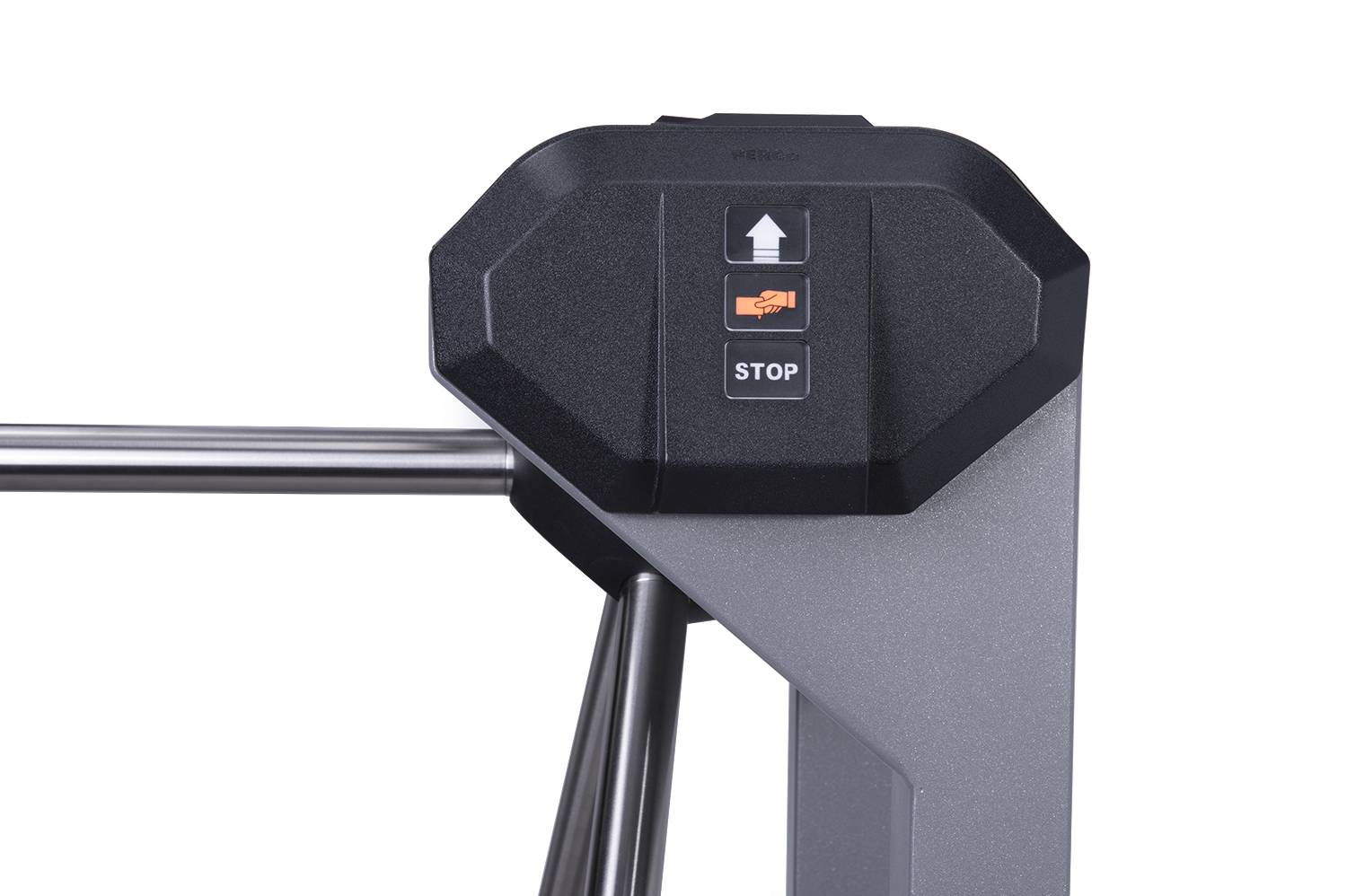

Блок индикации
Блоки индикации (8) расположены в торцевых крышках стойки электронной проходной и предназначены для информирования пользователей о текущем состоянии направлений прохода электронной проходной и установленных РКД. Индикация электронной проходной при подаче команд управления от пульта дистанционного управления указана в таблице.

  Блок индикации имеет три мнемонических индикатора:

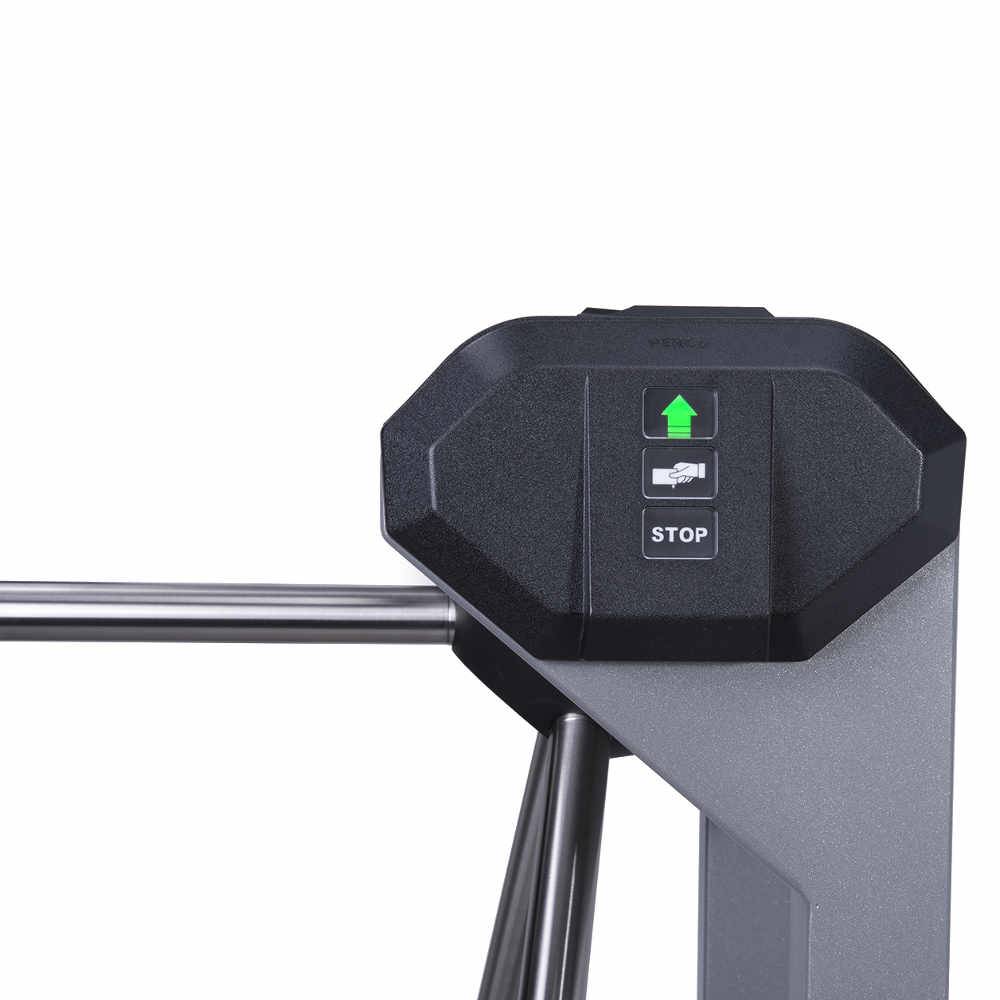

  •  Зеленый индикатор разрешения прохода. Электронная проходная разблокирована в данном направлении.
  •  Желтый индикатор ожидания команды оператора или предъявления карты. Электронная проходная заблокирована в данном направлении.

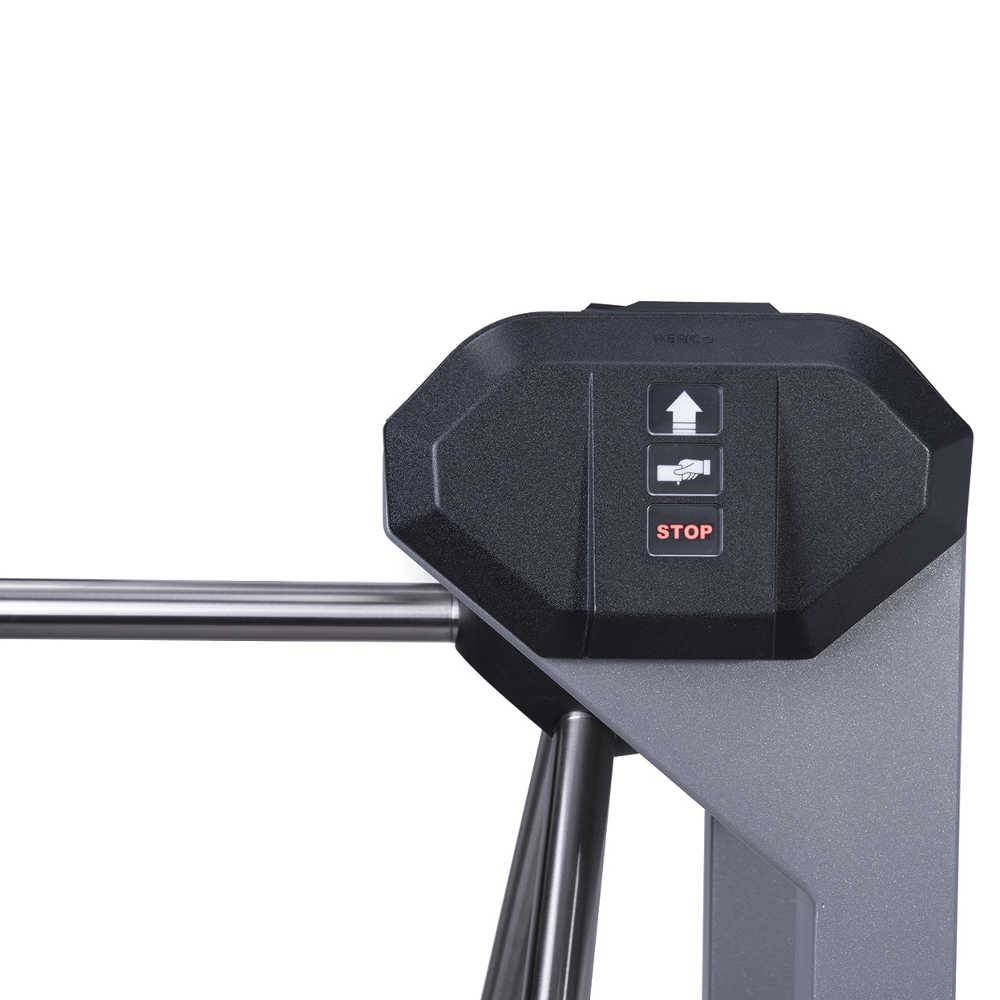

  •  Красный индикатор запрета прохода. Электронная проходная заблокирована в данном направлении.




Пульт дистанционного управления
Пульт дистанционного управления (9) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для задания и индикации режимов работы при ручном управлении электронной проходной.



На лицевой панели пульта дистанционного управления расположены три кнопки для задания режимов работы электронной проходной. Средняя кнопка STOP предназначена для блокирования возможности прохода через электронную проходную в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки электронной проходной в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы электронной проходной.

Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».

Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.



Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.

Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
• Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.

Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):

Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.

Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.

Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201.1) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.

Режим «Охрана» (только для PERCo-CL201.1)
• Исполнительное устройство блокируется до смены РКД.
• Нажатие кнопки дистанционного управления «Выход» игнорируется.
• Становится на охрану охранной зоны, включающая исполнительное устройство.
• Проход через исполнительное устройство (взлом исполнительного устройства) переводит охранную зону, включающую исполнительное устройство, в режим «Тревога».

Индикация режимов, событий и состояний контроллера
Индикация контроллера электронной проходной осуществляется на блоках индикации, расположенных на стойке электронной проходной.



1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.
2 При предъявлении в режиме «Охрана» карты доступа, имеющей право снятия с охраны происходит снятие охранной зоны, включающей исполнительное устройство, с охраны и разблокировка исполнительного устройства на Время удержания в разблокированном состоянии. По истечении этого времени исполнительное устройство перейдет в режим, установленный до взятия охранной зоны на охрану («Открыто» или «Контроль»; если предыдущий режим был «Закрыто», то в режим «Контроль»).
3 Звуковая и световая индикация включается на 1 сек.

Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,5 сек, желтый световой индикатор меняет свое состояние на 0,5 сек. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 2 сек.

Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Использование преграждающих планок «Антипаника»
Преграждающие планки «Антипаника» имеют конструкцию, позволяющую быстро организовать аварийный выход через зону прохода электронной проходной без применения специальных средств или инструментов. Для этого необходимо потянуть планку, перекрывающую зону прохода, в осевом направлении от стойки до упора, и затем сложить ее, опустив вниз.

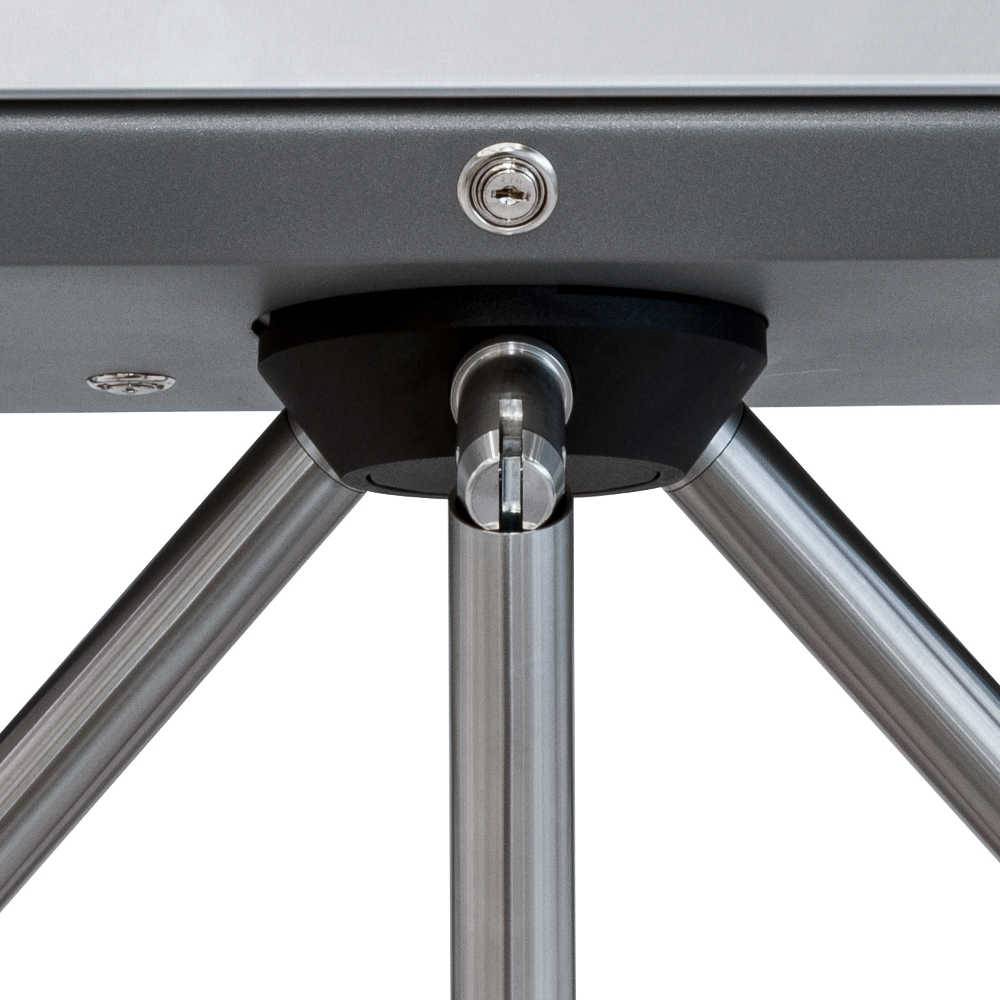

Механическая разблокировка электронной проходной

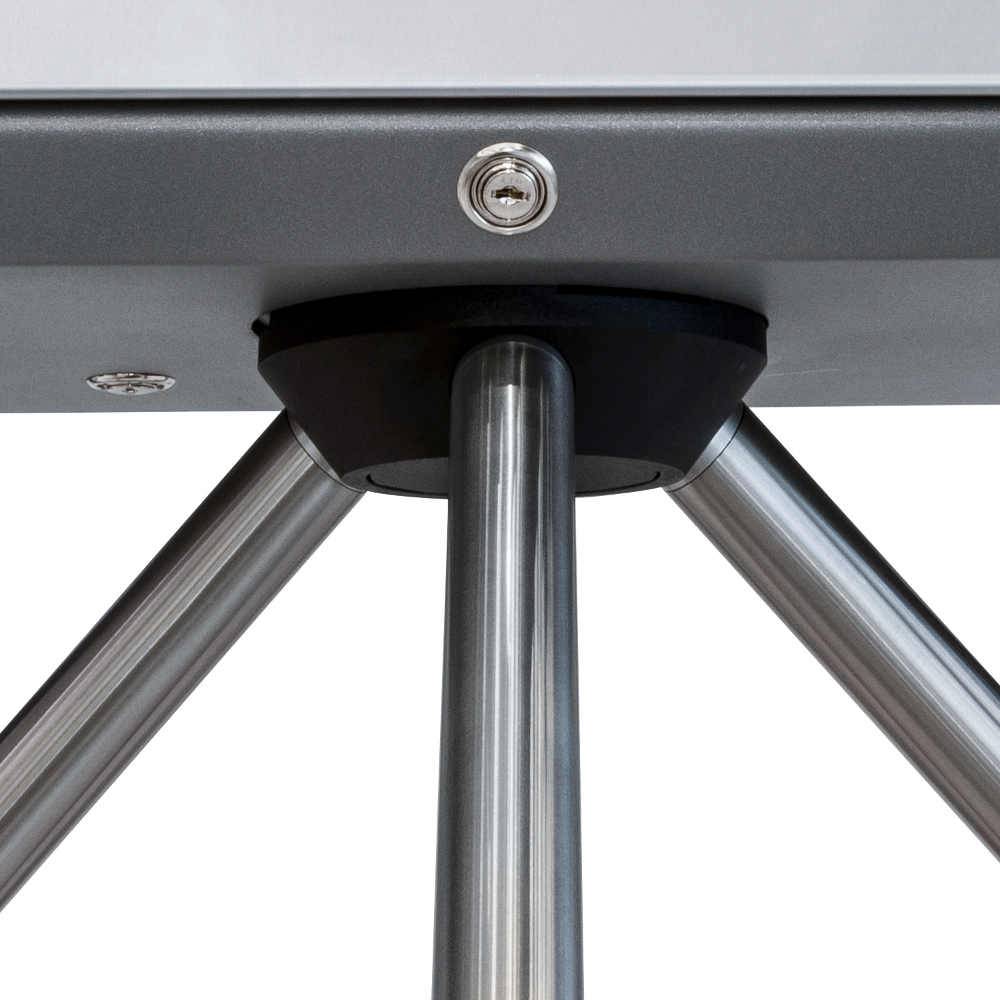

Для механической разблокировки электронной проходной вставьте ключ в замок механической разблокировки (7) и поверните его по часовой стрелке до упора, при этом замок откроется, а механизм секретности замка выдвинется из корпуса. Убедитесь в том, что электронная проходная разблокирована, повернув рукой преграждающие планки на несколько оборотов в каждую сторону. Для выключения функции механической разблокировки электронной проходной установите преграждающие планки в исходное положение и нажмите на механизм секретности замка механической разблокировки, утопив его в корпус до щелчка. Убедитесь в том, что электронная проходная заблокирована и преграждающие планки не имеют возможности вращаться ни в одну сторону.

Автоматическая разблокировка электронной проходной
При работе в составе систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» в случае возникновения пожара или других нештатных ситуаций предусмотрена возможность перевода электронной проходной в режим Fire Alarm от устройства аварийной разблокировки (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме электронная проходная разблокируется для прохода в обоих направлениях, на блоках индикации горят зеленые стрелки (свободный проход в обоих направлениях), команды управления от других устройств и ПО игнорируются.

Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX

Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS

Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
