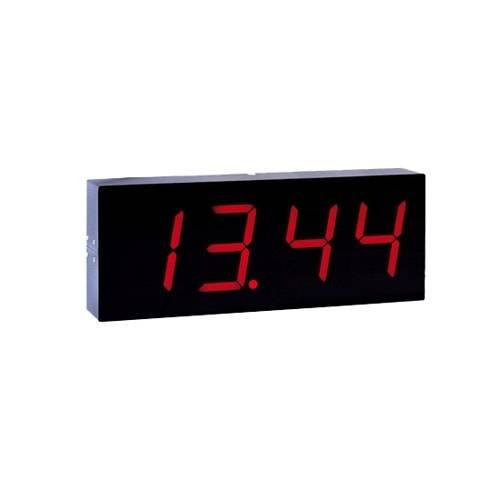

Табло системного времени PERCo-AU05 предназначено для индикации системного времени при подключении его либо к любому контроллеру системы PERCo-S-20, имеющему интерфейс RS-485, либо к компьютеру, при помощи конвертера интерфейса в RS-485 (RS232 – RS485, USB - RS-485 или Ethernet - RS-485).
Системное время — это время, в соответствии с которым в данной системе принимаются решения о разрешении/запрете проходов. Так же по этому времени фиксируются все события, в т.ч. события по которым в дальнейшем будет рассчитываться рабочее время сотрудников.
Табло системного времени PERCo-AU05 по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация ТСВ разрешается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.
Стандартный комплект поставки:
• табло системного времени PERCo-AU05, шт: 1
• дюбели пластмассовые, шт: 2
• шурупы, шт: 2
• руководство по эксплуатации, экз: 1
• паспорт, экз: 1
Не входит в комплект поставки:
• источник питания
Характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Потребляемая мощность, Вт, не более: 7
• Формат индикации времени: чч.мм
• Индикация секунд: мигающей точкой
• Цвет свечения: красный
• Высота цифр, мм: 101,6
• Типовая яркость, mcd: 60-130
• Угол обзора, град., не менее: 150
• Стандарт интерфейса связи: RS-485
• Габаритные размеры ТСВ (длина х ширина х высота), мм: 409х156х65,5
• Масса ТСВ (нетто), кГ, не более: 3,5
• Класс защиты от поражения электрическим током: .III по ГОСТ Р МЭК335-1-94
• Средний срок службы, лет: 8
Основные особенности
ТСВ индицирует часы и минуты. Кроме этого, на втором слева индикаторе производится посекундная индикация мигающей точкой. ТСВ может работать при управлении от любого контроллера системы PERCo-S-20, имеющего интерфейс RS-485. На ТСВ подается безопасное для человека напряжение питания не более 14 В. ТСВ имеет низкое энергопотребление не более 7 Вт. При пропадании связи с управляющим устройством ТСВ продолжает индицировать время по встроенному таймеру, при этом изменяется режим индикации мигающей точкой – с мигания раз в секунду на мигание два раза в секунду. После включения питания ТСВ индицирует «000» и находится в ожидании загрузки системного времени.
Устройство ТСВ
ТСВ состоит из металлического корпуса со встроенными контроллером и четырьмя индикаторами. Изделие имеет два соединительных кабеля – кабель питания (более толстый) и кабель подключения к интерфейсу RS-485. ТСВ крепится к стене двумя шурупами, фиксирующимися в отверстиях на задней стенке корпуса.
Монтаж
При монтаже рекомендуется:
• производить разметку установочных отверстий;
• монтаж ТСВ выполнять силами одного человека, имеющего квалификацию монтажника четвертого разряда и электрика четвертого разряда.
• положение ТСВ выбирать, исходя из соображений удобства для обзора его индикаторов, учитывая, что несмотря на то, что индикаторы ТСВ имеют большой угол обзора, засветка его лицевой панели прямым или отраженным солнечным светом может привести к ухудшению видимости отображаемой информации.
1. Распакуйте ТСВ, проверьте комплект поставки согласно Паспорту.

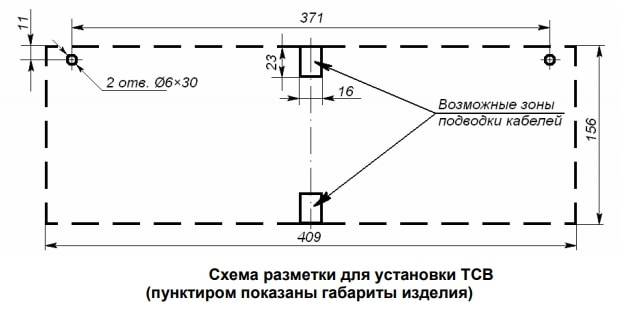

2. Произведите разметку и разделку отверстий на установочной поверхности для крепления ТСВ и проводки всех кабелей. Установите в отверстия 6×30 пластиковые дюбели и вверните в них шурупы 4,2×25 так, чтобы головка шурупа отступала от стены на 5 мм.
3. Установите источник питания на отведенное для него место (порядок монтажа источника питания – см. Паспорт источника питания).
4. Смонтируйте устройство управления ТСВ. Порядок монтажа смотри в Руководстве по эксплуатации на контроллер,
5. Повесьте ТСВ на два шурупа 4,2×25, пропустив их головки через отверстия в корпусе.
6. Подключите кабель питания (2) к источнику питания (4). Подключите кабель подключения к интерфейсу RS-485 (3) к устройству управления (5).
Примечания:
• Подключение ТСВ и прочих устройств (считывателей, блоков индикации, БУИ) к контроллеру серии PERCo-S-20 производится по интерфейсу RS-485. При этом линия связи интерфейса RS-485 последовательно подводится ко всем устройствам. По концам линии связи интерфейса RS-485 должны быть установлены терминаторы Roк – резисторы 0,25 Вт 120 Ом. 2.
• Подключение (отключение) терминатора Roк на плате AU05.700.00 производится установкой (снятием) перемычки на (с) разъем(а) XP6. 8.4.7 Проверьте правильность и надежность всех электрических подключений. 8.4.8 Проведите пробное включение ТСВ согласно разделу 9. По завершении монтажа ТСВ готово к работе.
Включение
Убедитесь в правильности всех подключений.
Подключите источник питания к сети с напряжением и частотой, указанными в его паспорте.
Включите источник питания. На ТСВ отобразится либо системное время, либо значение «000», говорящее о том, что в ТСВ не было передано системное время.
Режимы работы ТСВ
ТСВ может работать в двух режимах – в системном и аварийном.
В системном режиме ТСВ раз в секунду получает от управляющего устройства системное время и выводит его на свои индикаторы. Признаком нахождения в данном режиме служит режим индикации мигающей точкой – мигание раз в секунду.
Переход в аварийный режим происходит через 4 с после нарушения связи с управляющим устройством. В этом случае ТСВ продолжает индицировать время по встроенному таймеру, при этом изменяется режим индикации мигающей точкой – с мигания раз в секунду на мигание два раза в секунду.
Внимание! Точность хода встроенного таймера ТСВ в аварийном режиме составляет ±30 с/сутки.
Бренд контроллера | Parsec |
Вид оборудования | Табло парковочное |
Исполнение | Для помещений |
Напряжение питания | 12 В |
Вес, кг | 3.5 |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | не выше 80% без конденсации |
Страна производства | Россия |
