В случае чрезвычайных ситуаций, например при пожаре, существует необходимость обеспечения свободного прохода через турникет, что достигается обычно переводом штанги и створки, занимающей горизонтальное положение и препятствующей проходу («проход закрыт»), в опущенное вертикальное или просто открытое положение «проход открыт». Такой функционал называется антипаника, а механизм, который обеспечивает перевод штанги из положения «проход закрыт» в положение «проход открыт» и обратно - механизмом антипаники.

Механическая антипаника
Конструкция штанги с механической антипаникой позволяет опускать её вниз или вбок, "переламывая" в месте крепления к турникету, тем самым освобождая проход. Время складывания штанги – 1 секунда. Узел, относительно которого поворачивается штанга, представляет собой шарнир с пружиной. Он позволяет многократно изменять положение штанги, то есть складывать её и возвращать в исходное положение.

Из-за большого веса штанги "Антипаника" по сравнению с обычной не рекомендуется устанавливать на турникет одну штангу "Антипаника" и две обычные штанги. Используйте только полный комплект из трех штанг.
Штанги "антипаника" – это недорогое решение для аварийной разблокировки прохода.


Недостатком механических штанг антипаника является то, что опустить штангу вниз может любой желающий. И данное событие не будет нигде зафиксированно, в отличии например от автоматической антипаники, при срабатывании которой в журнале событий программного обеспечения СКУД создается соответствующая запись.

Автоматическая антипаника
Автоматическая антипаника позволяет в случае экстренной ситуации, разблокировать проход автоматически, путем аварийного дистанционного складывания планок по сигналу от пожарной сигнализации, контроллера СКУД, или с пульта управления турникетом.

Есть три конструктивных реализации автоматической антипаники:

1) Одна автоматически складывающаяся штанга (для турникетов триподов). Складывается горизонтальная штанга преграждающая проход

2) Три автоматически складываемые штанги (для турникетов триподов). Складываются все три штанги


3) Перевод штанг в нижнее положение (для турникетов монодов и дуоподов)

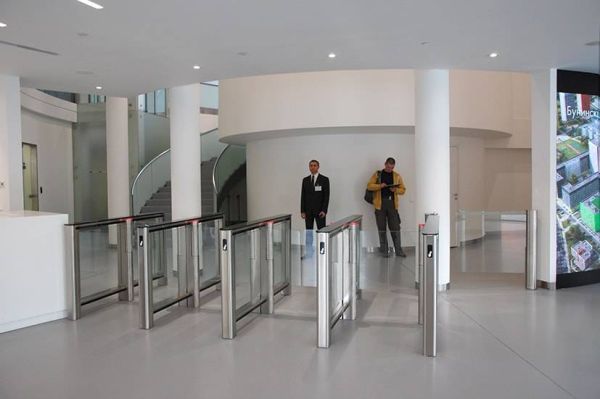

4) Раскрытие преграждающих створок (для распашных и раздвижных турникетов). Логика работы та же самая, при возникновении чрезвычайной ситуации разблокировать проход.

Также для для распашных и раздвижных турникетов существует возможность всегда держать створки открытыми, закрывая створки только в случае несанкционированного прохода, начало которого определяется с датчиков фиксирующих начало движения.

Также необходимо помнить, что при исчезновении питания штанга или штанги всегда падает и проход становится свободным.

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
