Дополнительная секция PERCo MB-16D для полноростового ограждения MB-16

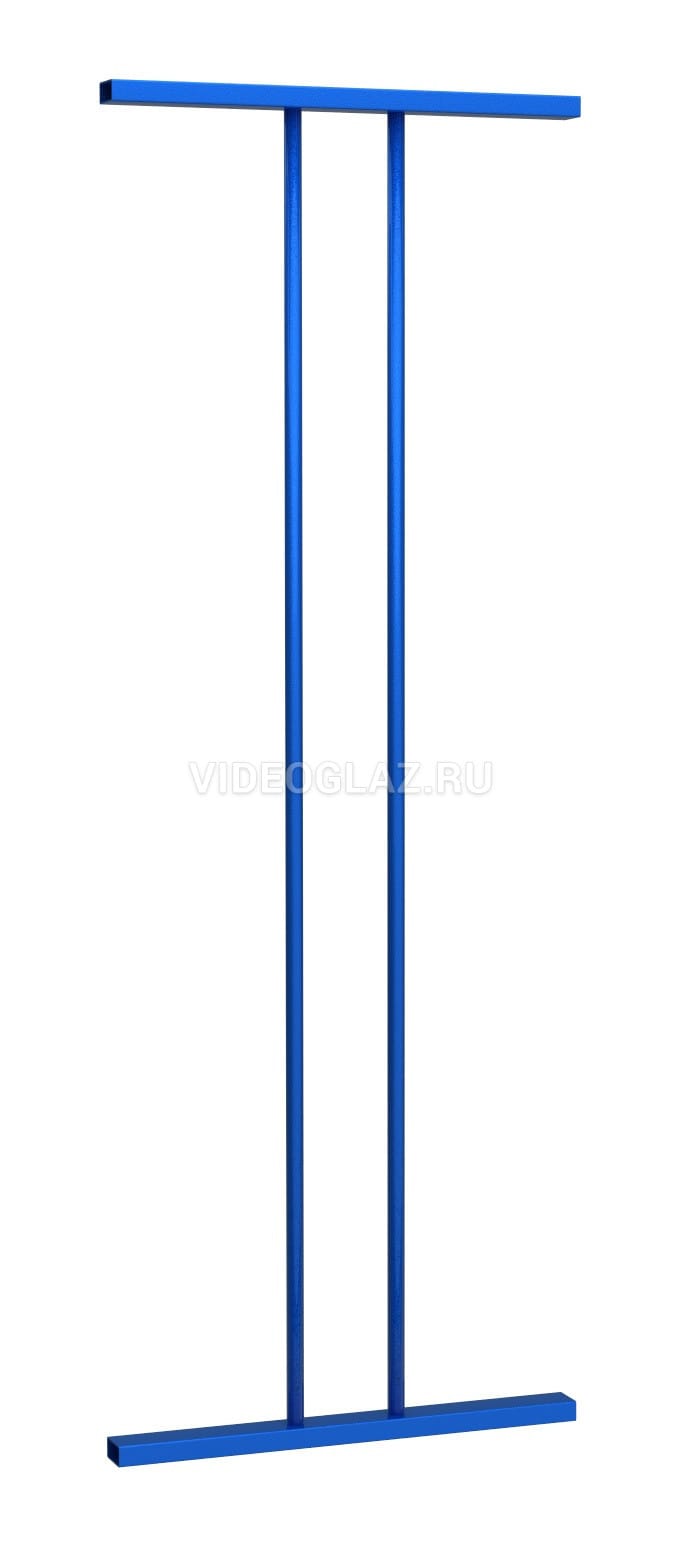

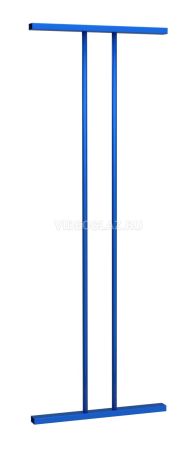

Дополнительная секция PERCo-MB-16D для полноростового ограждения PERCo-MB-16.

PERCo-MB-16D не имеет самостоятельного крепления к полу и используется для заполнения нестандартных проемов и используется вместе с основной секция ограждения PERCo-MB-15R.

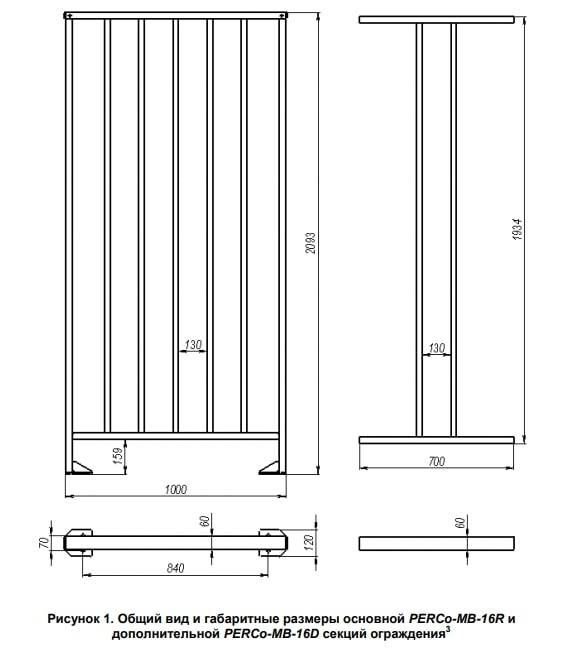

 Размер дополнительной секции ограждения PERCo-MB-15R 1934×700×60 мм

Ограждение полноростовое PERCo-МВ-16 предназначено для разделения на функциональные зоны пропускных пунктов объектов с повышенными требованиями к контролю и необходимостью полного перекрытия зоны прохода по высоте.

Комплект поставки
• Дополнительная секция ограждения PERCo-MB-16D:1 шт.
• Руководство по эксплуатации: 1 шт.

Секции ограждения обеих модификаций выполнены из прочного стального профиля и стальных труб и имеют эффективное комбинированное покрытие для защиты от внешних климатических воздействий.
Предусмотрена возможность двух вариантов эксплуатации ограждения:
• В качестве отдельного стоящего ограждения. В этом случае ограждение располагается на пропускном пункте независимо от используемых преграждающих устройств.

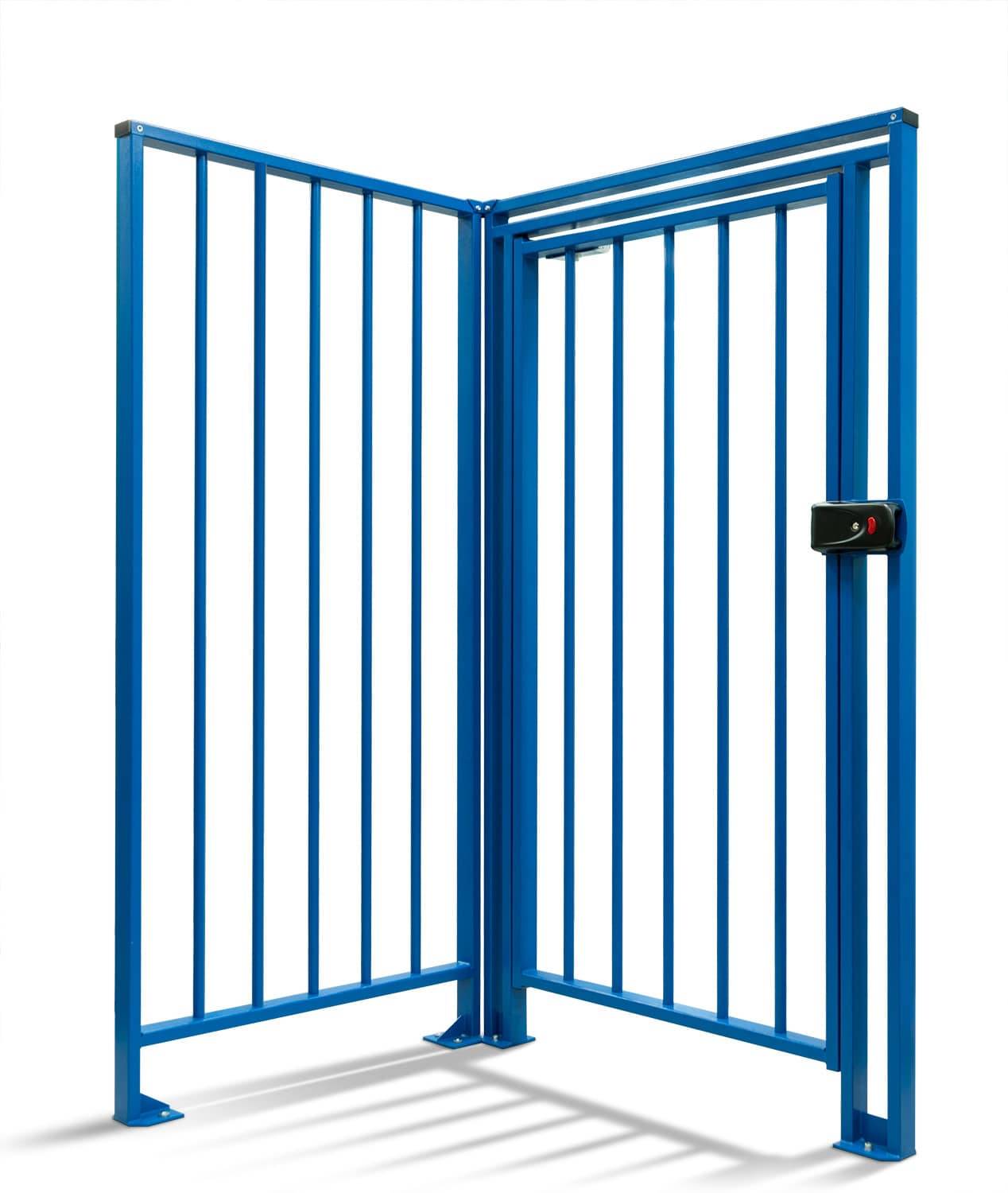

• В качестве дополнительного оборудования к полноростовым преграждающим устройствам PERCo. В качестве преграждающих устройств могут использоваться: турникет роторный полноростовый PERCo-RTD-16 и/или калитка полноростовая электромеханическая PERCo-WHD-16. При этом ограждение объединяется с указанными преграждающими устройствами в единую конструкцию, выполненную в одном стиле.

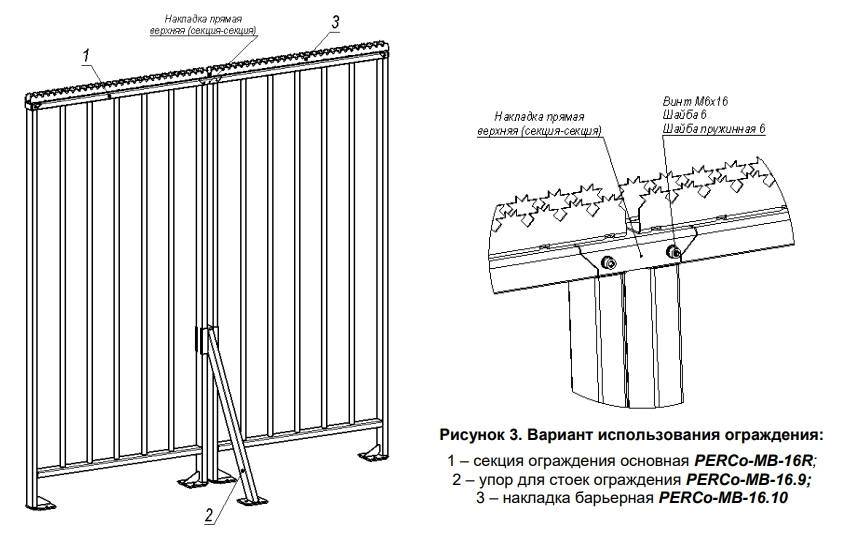

Основные и дополнительные секции ограждения соединяются друг с другом, с турникетом (или его крышей), калиткой или со стеной с помощью комплекта накладок и кронштейнов, заказываемых отдельно.

 Ограждение по устойчивости к воздействию климатических факторов внешней среды соответствует исполнению У2 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация ограждения разрешается при температуре окружающего воздуха от –40°С до +55°С и относительной влажности воздуха до 98% при +25°С.


Основные особенности ограждения:
• возможность двух вариантов эксплуатации – в качестве отдельного самостоятельного ограждения, располагаемого на пропускном пункте независимо от используемых преграждающих устройств, а также в качестве дополнительного оборудования, присоединяемого к полноростовым преграждающим устройствам PERCo и образующего с ними единую конструкцию;
• высокая коррозионная стойкость конструкции, изготовленной из алюминиевого сплава, что гарантирует длительный срок службы ограждения в условиях неблагоприятного воздействия внешней среды;
• высокая прочность полимерного порошкового покрытия, обеспечивающая сохранность внешнего вида в условиях интенсивной эксплуатации.



Монтаж ограждения
Монтаж ограждения является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. До начала монтажных работ рекомендуется внимательно изучить данный раздел и в дальнейшем следовать изложенным в нем инструкциям.
Внимание! Предприятие-изготовитель не несет ответственности за повреждения ограждения и другого оборудования, а также за иной ущерб, нанесённый в результате неправильного монтажа, и отклоняет любые претензии потребителя, если монтаж выполнен с нарушением указаний, приведённых в Руководстве.

При монтаже рекомендуется:
• Выполнять работы силами не менее двух человек, имеющих квалификацию монтажника не ниже третьего разряда.
• Устанавливать ограждение на прочные и ровные бетонные (бетон с характеристиками не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм.
• При установке ограждения на менее прочное основание применять закладные фундаментные элементы размером 300×300×300 мм.
• Перед установкой ограждения проверить горизонтальность и плоскостность основания и при необходимости выровнять его; максимальное допустимое отклонение основания от плоскостности составляет 1,5 мм.
• Применять для крепления ограждения анкерные болты фирмы «SORMAT».

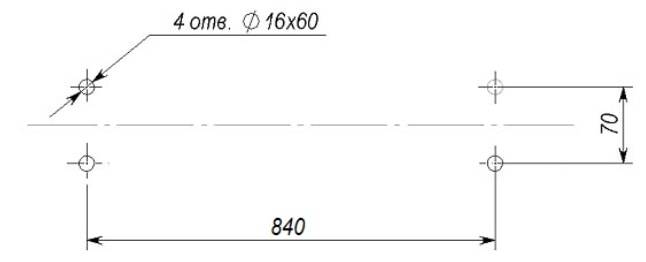

Рекомендации по подготовке отверстий в основании (установочной поверхности) для крепления основных секций ограждения PERCo-MB-15R к установочной поверхности даны с учетом использования анкерных болтов PFG IR 10-15 16×60 мм фирмы «SORMAT» для прочных бетонных полов. Для крепления одной секции используется 4 анкерных болта.

Порядок монтажа
1. Распакуйте ограждение и проверьте комплект поставки.
2. Выполните на установочной поверхности разметку отверстий для монтажа ограждения.

3. Подготовьте отверстия для крепления. Вставьте анкеры на всю глубину подготовленных отверстий.
Внимание! При выполнении дальнейших работ будьте особенно внимательны и аккуратны, предохраняйте секции ограждения от падения до их закрепления.
4. Закрепите основную секцию с помощью болтов, при этом усилие их затяжки должно быть предварительным, обеспечивающим возможность отклонения секции от вертикали.
5. Добейтесь с помощью уровня вертикального положения секции (допускается использовать монтажные прокладки). Окончательно затяните болты.

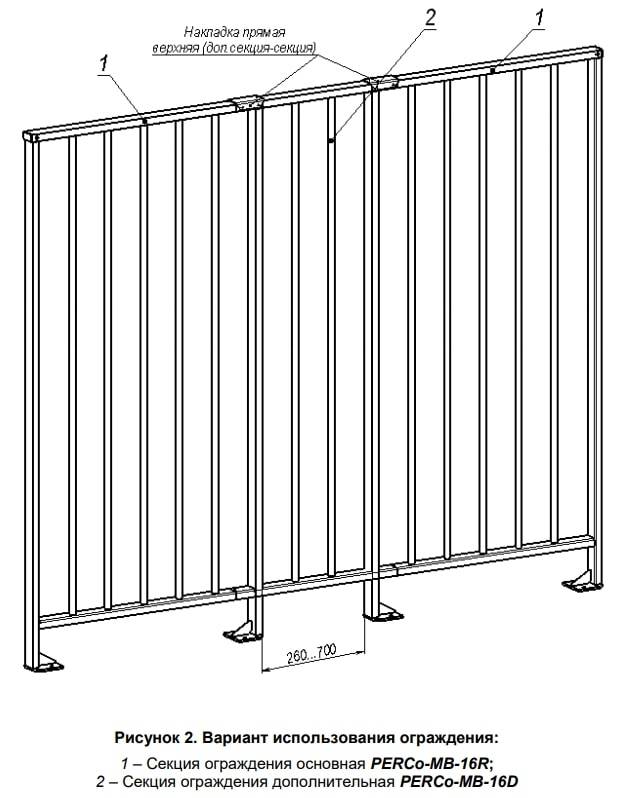

6. Дополнительную секцию ограждения подрежьте в размер по месту. При необходимости допускается уменьшение длины дополнительной секции до 260 мм.
Примечание:
В Руководстве приведены сведения по соединению секций ограждения между собой с помощью соответствующих накладок. Другие типы соединений секций с турникетом (или его крышей), с калиткой, или со стеной и необходимые для этого соединительные деталей, их количество, а также порядок установки не рассматриваются. Эти сведения указываются в монтажной документации на конкретный комплексный заказ оборудования.
7. К стыкам секций приложите соответствующие накладки и через имеющиеся в накладках отверстия разметьте по месту отверстия 3,5 мм для саморезов (входят в комплект поставки накладок).
8. Просверлите по сделанной разметке отверстия 3,5 мм и соедините основную и дополнительную секции между собой с помощью накладок и саморезов.
9. Проверьте все резьбовые соединения ограждения и при необходимости подтяните их.
10.Ограждение установлено. При необходимости обращайтесь за консультациями в ближайший сервисный центр компании PERCo.
