Есть расхожая фраза — в безопасности мелочей не бывает, мало что так хорошо иллюстрирует этот без сомнения правильный подход, как выбор вида камеры видеонаблюдения.
За 15 лет работы с видеонаблюдением мы совершили все ошибки, которые только можно вообразить, исправили их, и теперь спешим поделиться с вами, чем стоит руководствоваться при выборе вида (форм-фактора) камеры видеонаблюдения.
И прежде чем я перейду к основной теме статьи, хочу кратенько остановиться на том какие вообще бывают камеры. Все современные камеры можно поделить на две группы
IP и аналоговые. Современный аналог это три формата
HD-CVI,
HD-TVI,
AHD. И этот аналог, который не стоит списывать со счетов, ибо инновации там прут не хуже чем у Илона Маска.
Это я все к чему, выбрать форм фактор вы может смело и почти без оглядки на формат, ибо даже аналоге можно получить современную систему видеонаблюдения. И что важно, как правило, раза в два-три дешевле, чем IP.
Теперь со спокойной душой переходим к выбору форм фактора камеры, тем более что здесь есть о чем поговорить.

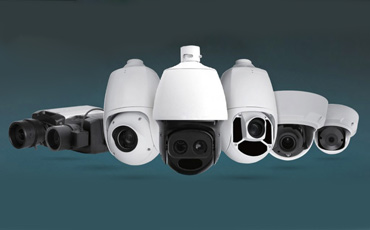

Виды камер видеонаблюдения
Для выбора правильного форм-фактора видеокамеры важно определить ее назначение, в каком месте она будет использоваться, какие цели будут поставлены перед системой видеонаблюдения в целом и перед каждой камерой в частности.
Видеокамеры выпускаются следующих форм-факторов:
- Миниатюрные
- Корпусные
- Цилиндрические
- Купольные
- Купольные EyeBall
- Мини-купольные камеры
- Купольные PTZ
- Мини-купольные PTZ-камеры
- Поворотные PTZ-камеры
- Панорамные FishEye камеры
- Угловые
- Модульные
- Мультиматричные
Миниатюрные камеры
Это видеокамеры внутреннего исполнения в миниатюрном плоском квадратном или прямоугольном корпусе, для настольного или настенного крепления. Миниатюрные камеры из-за их специфической формы часто еще называю кубическими (англ. cube camera), хотя последнее время из-за многообразия форм, определяющим фактором отнесения камеры к этому разделу является миниатюрный размер и наличие внешних открытых для доступа разъемов для подключения питания и сети.
В основном такие камеры используются в малобюджетном «домашнем» видеонаблюдении.
К плюсам миниатюрных камер можно отнести и малые габариты, и достаточно широкий функционал в небольшом корпусе, это
Wi-Fi,
встроенный микрофон,
встроенный динамик,
ИК и
EXIR подсветка,
PoE и другие.
Практически
все миниатюрные камеры позволяют подключаться к камере удаленно, через интернет, без использования статического IP-адреса или таких функций как DDNS и UPnP.
Этот функционал был разработаны для облегчения настройки удаленного доступа к камере для обычных пользователей — неспециалистов. Он позволяет просматривать видео с камеры в онлайн, просматривать архив видео с SD-карты, управлять поворотным устройством и использовать другие функции.
Плюсы
- Низкая цена
- Блок питания в комплекте
Минусы
- Наличие поворотного шарнира, делает камеру более уязвимой к саботажным действиям, злоумышленник может отвернуть камеру в сторону на время совершения преступления.
- Использование внешнего открытого разъема питания камеры, позволяет злоумышленнику очень легко сбросить питание с камеры на время совершения преступления.
- Использование внешнего открытого сетевого разъема, позволяет злоумышленнику очень легко отключить сетевой кабель от камеры на время совершения преступления, соответственно это не позволит записать видеоархив.
- Внешний доступ к SD-карте памяти, может привести к утрате видеоархива.
Корпусные камеры
Фиксированные корпусные камеры (по англ. box camera) — это традиционный тип камер для систем видеонаблюдения. Такие камеры обычно располагают на видном месте, и направление их обзора также хорошо заметно. Вот почему они идеально подходят для предупреждения правонарушений.
Корпусные камеры, позволяют решать любые, даже специфические и нестандартные задачи за счет подбора необходимого объектива, кожуха и аксессуаров. Корпусные видеокамеры имеют форму параллелепипеда, они стабильно присутствуют в линейке всех ведущих производителей.
Корпусные камеры выпускаются как в уличном исполнении и для использования внутри помещений.
Корпусные поставляются, как правило, со сменным объективом так и без него. Это позволяет отдельно подобрать камеру и отдельно подобрать объектив точно под параметры вашей системы. Кроме этого корпусные камеры для внутреннего использования, позволяют подобрать
индивидуальный защитный кожух, например со стеклоочистителем, что расширяет сферы использования корпусных камер практически до бесконечности.
Плюсы
- Важное преимущество корпусных камер это возможность индивидуально подобрать объектив, однако сэкономив на котором можно лишиться всех преимуществ устройства.
- Камеры большие, их трудно не заметить. Преступники, места, оборудованные системами видеонаблюдения, считают более высокорисковыми, и выбирают места где систем видеонаблюдения нет. Соответственно чем больше камера, тем больше вероятность, что преступник ее заметит.
Минусы
- Как правило, более высокая цена.
- Наличие поворотного шарнира, делает камеру более уязвимой к саботажным действиям, злоумышленник может отвернуть камеру в сторону на время совершения преступления. Кроме того что сам инцидент не попадет на видеозапись, так еще от мониторить такое сложно, но можно для этого есть сервисная аналитика.
Цилиндрические камеры
Цилиндрические (англ. bullet camera) - фиксированные камеры в цилиндрическом корпусе более компактны и легки по сравнению с обычными фиксированными корпусными камерами. Они готовы к работе на открытом воздухе, что означает возможность их установки как внутри помещений, так и на улице без дополнительного защитного кожуха.
Все фиксированные цилиндрические камеры, оснащаются встроенной ИК-подсветкой, которая позволяет вести наблюдение при слабой освещенности или в полной темноте. Как и обычные корпусные камеры, цилиндрические камеры очень легко ориентировать в пространстве. Однако фиксированные цилиндрические камеры не поддерживают смену объектива.

У цилиндрических камер есть пара преимуществ по сравнению фиксированными корпусными. Во-первых, цилиндрическая форма корпуса при той же толщине стенок обладает существенно большей механической прочностью по сравнению с корпусом в форме параллелепипеда.
Во-вторых, корпусная камера в форме параллелепипеда будет больше способствовать накоплению снега на корпусе чем цилиндрическая, но и это еще не все, больше снега это больше воды, которая появляется когда выходит солнце, вода эта будет стекать исключительно в сторону объектива, а ночью опять мороз, и это уже чревато появлением сосулек перед объективом.
В случае цилиндрического корпуса такая опасность практически сведена к нулю.
Также стоит отметить, что преимуществом цилиндрических камер будет козырек, защищающий от солнца с возможностью регулировки. Если камера оснащена неподвижным козырьком эффект защиты от солнца будет минимальным.
Плюсы
- Цилиндрическая форма корпуса более приспособлена для эксплуатации на улице, особенно в условиях русской зимы.
- Неразборная конструкция большинства цилиндрических камер при прочих равных будет обеспечивать более качественную пыле и влагозащиту.
Минусы
- Невозможность смены объектива несколько сужает диапазон применений.
Купольные камеры
Купольная камера (англ. dome camera) - это фиксированная камера, которая поставляется в компактном куполообразном кожухе. Ее особенностью является неброский, не привлекающий внимания вид. В большинстве случаев, будут лучшим решение для использования внутри помещений.
Данный тип камер не позволяет злоумышленникам узнать, куда направлен объектив камеры, а значит, злоумышленник не понимает какие могут быть у камеры «мертвые зоны» (не просматриваемые участки), что возможно положительно сказывается на защищенности объекта.
Важным преимуществом купольных камер является высокая устойчивость к саботажным действиям, т.е. камеру нельзя просто отвернуться в другую сторону, как в случае с корпусными камерами. Можно конечно разбить, но это уже влечет за собой серьезные издержки, так как камера достаточно дорого стоит. Кроме этого разбитие камеры не останется незамеченным и повлечет за собой расследование.
Купольные камеры могут оснащаться объективом с фиксированным или переменным фокусным расстоянием. В некоторых моделях объектив может быть сменным. Возможно крепление на вертикальной плоскости со специальным кронштейном. Внутренний механизм регулировки позволяет повернуть объектив видеокамеры в любой из осей.
Наиболее часто, купольные камеры устанавливается внутри помещений, хотя выпускаются купольные камеры, климатическое исполнение которых позволяет их устанавливать на улице, но делают это достаточно редко. Причина в том, что почти у всех купольных камер отсутствует козырек, защищающий от солнца. Но даже в этом правиле
есть исключения.
Так как купольные камеры часто используются в локациях, где устройство легкодоступно, например лифт, очень востребованы
«антивандальные» купольные камеры. Ну и, как и для всех IP-камер, питание
купольной камеры с помощью PoE однозначный must have, несмотря на несколько большую цену.
Плюсы
- Благодаря минималистичному неброскому дизайну подойдут для любых типов помещений.
- Более высокая вандалостойкость по сравнению с фиксированными корпусными за счёт отсутствия кронштейна.
Минусы
- Для регулировки объектива, необходимо разбирать камеру (снимать купол), это может негативно сказаться на пыле и влагозащите, и усложняет монтаж.
- В большинстве случаев не подойдут для использования на улице, потому что отсутствует защита от попадания прямых солнечных лучей
Купольные камеры EyeBall
Данный тип камер является разновидностью купольных камер, хотя купола в классическом его смысле не имеют. Основное отличие - отсутствие классического прозрачного купола, что значительно упрощает настройку и регулировку угла обзора и фокусного расстояния.
Кроме того, данный форм-фактор корпуса меньше по размеру стандартных купольных камер, и за счет отсутствия прозрачного купола еще меньше заметен на белом фоне.
Плюсы
- Для классических купольных камер небольшим недостатком являются геометрические искажения изображения и блики, которые свойственны любому прозрачному куполу. Камеры EyeBall не имеют куполу, а значит и не имеют бликов искажений изображения, пусть и минимальных.
- Более простой и быстрый монтаж и настройка
Минусы
- Открытые элементы позиционирования и настройки могут быть использованы злоумышленниками для саботажа.
Мини-купольные камеры
Мини-купольные видеокамеры (по англ. mini dome) воплощают собой концепцию минимализма и обладают практически всеми преимуществами классических купольных камер только в еще более маленьком корпусе.
Компактный форм-фактор и современный дизайн делают мини купольные камеры крайне удобными для использования на коммерческих объектах.
Плюсы
- За счет меньшего размера, камеры становятся малозаметны, что снижает риск вандализма
Минусы
- Ухудшение качества картинки из-за защитного пластикового купола, в дешевых моделях пластиковый корпус может давать блики.
- Применение ИК-подсветки под защитным куполом приводить к появлению бликов и переотражений. Кроме того, очень тяжело обеспечить корректное отведение тепла, которое выделяется светодиодами, что, в свою очередь, ухудшает качество картинки из-за нагрева матрицы и, как следствие, ведет к появлению шумов. Если есть возможность, то лучше разнести источник ИК подсветки и камеру.
- Прозрачность купола может ухудшаться с течением времени и после регламентных работ по его очистке.
Купольные PTZ-камеры
Основная особенность поворотной камеры - наличие функций поворота, наклона и оптического увеличения (зума), т.е. PTZ управления. Данные функции позволяют находить в кадре наиболее интересную информацию (предметы, транспорт, людей) и отображать ее крупным планом на экране монитора службы безопасности.
PTZ это аббревиатура, образованная из английских слов Pan, Tilt, Zoom, обозначающих основные функциональные возможности камеры:
- Pan (панорамирование) — вращение вокруг вертикальной оси на 360°
- Tilt (наклон) — вращение вокруг горизонтальной оси
- Zoom (зум) — оптическое приближение или отдаление от объекта съемки
Хотя, правильнее было бы называть их PTZF (PTZ + Focus), поскольку у таких камер предусмотрена и фокусировка с дистанционным управлением для наиболее продвинутых моделей, еще более точной была бы аббревиатура PTZ FI (PTZF + Iris), отражающая возможность дистанционного управления диафрагмой.
Пресеты
Одной из наиболее востребованных функциональных возможностей поворотных PTZ камер является запоминание предварительно заданных позиций (пресетов, предустановок) с возможностью автоматического перевода камеры между хранящимися в энергонезависимой памяти предустановками.
В режиме маршрута обхода охраны камера переключается из одного пресета в другой автоматически в заранее заданной последовательности или в случайном порядке. Обычно камеры позволяют настроить до двадцати таких маршрутов, которые можно активировать в разное время суток. Еще это функционал называют патрулированием.
Получив команду на переход к определенной позиции от оператора либо охранной системы, электроника камеры приводит в действие электродвигатели, контролируемые датчиками позиционирования, при этом работают механизмы поворота камеры по двум осям, а также сервомоторы управления зумом и фокусировкой. Количество пресетов, запоминаемых камерами, может составлять сотни.
Команда на переход в предустановку может срабатывать, при получении сигнала, например, с дверного контакта. После получения такого сигнала PTZ-камера поворачивается к двери на заранее запрограммированный угол и автоматически устанавливает предусмотренный угол поля зрения.
Также команда на переход в предустановку может поступить от оператора. Как только оператору потребуется вывести на экран изображение определенного участка контролируемой территории, ему остаётся всего лишь ввести номер пресета.
Скоростные купольные камеры позволяют переходить между пресетами практически мгновенно, что существенно повышает эффективность ведения видеонаблюдения.
В большинстве современных PTZ-камер предусмотрена обработка стандартных сигналов тревоги, поступающих на тревожные входы камер.
По команде, поступающей на тревожный вход, камера может переводиться в определенную предустановленную позицию. Одним из примеров такого позиционирования является подача на тревожный вход сигнала нажатия тревожной кнопки кем-либо, нуждающимся в защите.
Множество камер оборудованы и тревожными выходами, позволяющими использовать встроенные в камеру видеодетекторы движения и сенсоры вмешательства в работу камеры для генерирования стандартных сигналов тревоги.
Весьма важен вопрос о том, насколько точно устанавливаются поворотные камеры в одни и те же позиции. Это определяется качеством изготовления механической части и электроники, а также самой конструкцией камеры. Точность установки в предустановленные позиции особенно важна для скоростных камер.
Разница в пару градусов может оказаться незаметной при широком угле поля зрения, однако при максимальной степени масштабирования она может стать критической: ошибка нарастает по мере приближения к объекту. По этой же причине, как упоминалось выше, следует особо тщательно подходить к монтажу поворотных камер на относительно длинных кронштейнах и столбах.
Проблема вибрации
При использовании мощных зум-объективов с максимальной степенью масштабирования может проявиться проблема вибрации, характерная для установки поворотных камер на кронштейнах или столбах.
Вибрация от ветра либо проезжающих мимо автомобилей приводит к колебаниям камеры на опоре. Важно помнить, что при больших степенях оптического увеличения малейшие движения камеры будут сказываться на стабильности формируемого ею изображения. Поэтому в уличных инсталляциях следует использовать
кронштейны и
столбы максимально возможной конструктивной жесткости.
Если этого по каким-либо причинам достичь не удалось, следует по возможности избегать установки камеры в позиции с максимальной степенью масштабирования. Если это не представляется возможным, следует позаботиться о том, чтобы в вашей PTZ-камере была предусмотрена функция электронной стабилизации изображений. Стабилизация изображения путем электронной обработки, предусмотрена далеко не во всех моделях, к тому же не во всех камерах эта функция реализована одинаково хорошо. Есть у электронной стабилизации и один недостаток — в результате обработки происходит определенное сужение поля зрения.
Так как поворотные камеры используются для наблюдения за большими пространствами, большое значение приобретает детализация получаемых изображений. Поэтому разрешающая способность PTZ камер имеет важное значение для наблюдения за большой территорией.
PTZ камеры с разрешением 4k позволяют получать более высококачественные детализированные изображения.
Автотрекинг
Поворотным PTZ-камерам доступна вся мощь
современной видеоаналитики, есть и специфическая для PTZ-камер функция — это автотрекинг (автосопровождение).
Пока нет движения в кадре, камера находится в режиме патрулирования объекта по заранее заданному туру (маршруту). Как только происходит детекция движения, камера фокусируется на движущемся объекте, и сопровождает его все время его нахождения на охраняемой территории. Не забывайте что для реализации данной функции в темное время суток, необходим достаточный уровень освещения (встроенного в камеру (ИК подсветка) так и центрального освещения объекта). Либо необходима высокая светочувствительность матрицы.
Плюсы
- Самый широкий функционал из всего ассортимента существующих на данный момент камер, шире только у поворотных PTZ-камер.
Минусы
- Высокая цена
- Большие габариты, из-за которых камеру сложно использовать в помещениях
- Защитный купол всегда ухудшает качество изображения, причем со временем это может прогрессировать из-за деградации качества материала. Защитный купол может давать солнечные блики или блики от света фар, возможно отражение инфракрасной подсветки от защитного купола.
- Купол нуждается в периодической чистке от загрязнений, а регулярная чистка может приводить к микроповреждениям защитного купола и соответственно ухудшению качества изображения.
Мини-купольные PTZ-камеры
Классические поворотные PTZ-камеры обладаю значительными габаритами, что накладывает определенные ограничение на варианты их применения. Именно поэтому на практике их используют в основном на улице.
Мини купольные PTZ камеры представляет собой малозаметное устройство размером с ладонь, которое можно установить практически в любом месте. Такие камеры прекрасно подходят для небольших систем, где важно за небольшие деньги иметь возможность видеть общую картину происходящего с сохранением всех важных деталей.
Благодаря функции PTZ с оптическим зумом и автоматической фокусировкой вы получаете все преимущества просмотра общей панорамы с возможностью использовать зум там, где необходимо рассмотреть детали.
Поворотные PTZ-камеры
Поворотные PTZ-камеры выполнены в основном в двух форм факторах. Первый это комплекс, состоящий из поворотно-наклонного механизма и фиксированной корпусной камеры.
Второй распространенный форм фактор зрительно очень похож на купольную PTZ-камеру, единственное отличие это и есть отсутствие защитного купола.
При наблюдении в режиме реального времени PTZ-камеры позволяют отслеживать объект и увеличивать его изображение. Кроме того, они поддерживают автоматические маршруты обхода охраны, благодаря чему их можно использовать для наблюдения за несколькими участками. Таким образом, одна поворотная PTZ-камера может охватить значительную территорию и заменить собой несколько фиксированных сетевых камер.
Применение PTZ-камер оправданно для объектов, находящихся на большом удалении от места установки камеры и требующих высокой детализации. PTZ-камеры оснащены высокоскоростными приводами поворота и наклона, что позволяет быстро и точно позиционировать телекамеру на объект наблюдения, а высокое разрешение и встроенный зум-объектив с многократным масштабированием и автофокусировкой обеспечивают получение высококачественных детализированных изображений объектов, расположенных на сравнительно больших расстояниях.
Эти камеры обладают всеми возможностями купольных PTZ-камер это и задаваемые пресеты, и автотрекинг и режим патрулирования, подробно можно почитать в разделе
купольные PTZ-камеры.
Однако есть и преимущества т.к. нет купола нет и искажений изображения или бликов которые купол дает. Второе конструктивное улучшение, которое реализовано в некоторых моделях это наличие очищающего объектив дворника. А это важно, так как такие камеры, как правило, монтируются на приличной высоте и необходимая периодически очистка купола от загрязнений затруднена. Наличие очищающего дворника, управлять которым естественно можно дистанционно, практически снимает эту проблему.
На видео комплекс, состоящий из поворотно-наклонного механизма и фиксированной корпусной камеры
Есть и третье преимущество, но оно распространяется только на комплексы, состоящие из поворотно-наклонного механизма и фиксированной корпусной камеры - это больший угол обзора по вертикали.
На видео PTZ-камера похожая на купольную, но без купола
Как правило, такие камеры имеют широкие возможности
встроенной видеоаналитики, конечный набор видеоаналитических возможностей, а равно и их качественные характеристики сильно зависят от вендора.
Плюсы
- Самые широкие функциональные возможности из всех видов производимых камер.
- Отсутствуют искажения и блики присущие купольным PTZ-камерам.
Минусы
- Высокая цена
- Как правило большие габариты
Панорамные FishEye камеры
Существует еще один вариант псевдо-поворотных IP-камер, это панорамные видеокамеры. Это не отдельный форм-фактор, а видеокамера со специальным панорамным объективом типа «рыбий глаз» или «FishEye».
Такой объектив снимает сцену на 360 градусов, а ISP-процессор исправляет искажения, которые при этом неизбежны, и формирует итоговое панорамное изображение, так что пользователь двигает в кадре уже готовое изображение, сама камера при этом никуда не поворачивается.
Круговое изображение может программными средствами камеры преобразовываться в прямоугольные изображения разного формата. Можно получить одинарную или двойную панораму, а также четыре разных вида в одном кадре (режим квадратора, имитирующий работу четырех отдельных камер). Можно преобразовывать непосредственно живое изображение или уже записанное.
Угловые камеры
Угловые камеры для внутреннего видеонаблюдения рассчитаны на установку в углу, где они обеспечивают максимально широкое поле обзора и отсутствие неконтролируемых зон.
Корпус специально приспособлен для монтажа в верхних углах помещений и лифтовых кабин.
Наиболее востребованы угловые камеры в современных лифтах. Конструктив камеры делает ее максимально устойчивой к возможному вандализму.
Модульные видеокамеры
Модульная камера состоит из двух отдельный блоков: оптического блока (включающего объектив и матрицу) и основного блока, фактически являющегося устройством обработки данных.
Оптический и основной блоки соединяются длинным кабелем. Таким образом, оптический
блок можно скрытно установить в ограниченном пространстве, а основной модуль — там, где есть место. Модульная конструкция обеспечивает гибкость выбора аппаратных компонентов, а также способа и места установки камеры. Малозаметность оптического блока также снижает риск вандализма.
Модульные камеры приходят на помощь, когда требуются гибкость и незаметность. Где бы они ни использовались, они практически незаметны для глаз. Блоки модульных камер можно устанавливать в ограниченных пространствах, применять в автобусах и полицейских автомобилях, встраивать в банкоматы и платежные киоски, размещать на уровне глаз на входе в здание для оптимальной съемки лиц посетителей. Они идеально подходят для малозаметного охранного видеонаблюдения и аудиоконтроля, а также для аналитических приложений.
Модульные камеры также представляют экономичное решение, когда в пределах небольшого пространства требуется установить несколько камер.
В основе конструкции модульных камер лежит концепция разделенной сетевой камеры.
Мультиматричные видеокамеры
Мультиматричные панорамные камеры оснащается несколькими матрицами и объективами. Такие камеры создают детализированное панорамное изображение высокого качества с
меньшим искажением по сравнению с одноматричной классической камерой «fish-eye». Все поле обзора камеры поделено между несколькими объективами.
Каждый объектив снимает определенный участок сцены, и для него можно индивидуально настраивать параметры съемки, такие как яркость, контраст и баланс белого. Благодаря этому можно обеспечить приемлемое качество изображения всех областей панорамы.
Что в итоге?
В итоге я написал 13 страниц формата A4 только про выбор форм фактора камер видеонаблюдения, и еще не стал грузить вас физикой этих процессов.
Это я все к тому, что в безопасности мелочей не бывает, и если вы воспринимаете это выражение не просто как расхожую фразу, а как руководство к действию, то у вас есть все шансы построить пуленепробиваемую систему видеонаблюдения.
Хотя нужно конечно понимать, что кроме выбора форм фактора камер вам еще предстоит принять множество решений на пути к реальной системе видеонаблюдения. И тут важно не наломать дров, ибо на пути вас ждут
7 самых распространенных способов «развода» с которыми вы столкнетесь при покупке видеонаблюдения и не только.
Но есть и хорошие новости, если вы перейдете по ссылке выше, развести вас будет гораздо сложнее.
