HD-СVI — Лучший среди равных

Оглавление

1. Зачем нужен HD-СVI?
2. Что такое HD-СVI?
3. Сравнение HD-CVI с IP, HD-TVI, AHD
     3.1 Преимущества HD-CVI
     3.2 Недостатки HD-CVI
4. Чипсеты HD-CVI
5. Производители оборудования HD-CVI
6. Камеры HD-CVI
     6.1 Серия Lite
     6.2 Серия Lite Plus
     6.3 Серия Pro
     6.4 Серия PIR & IoT
     6.5 PoC Series
7. Видеорегистраторы HD-CVI
     7.1 Pro AI Series
8. Видеоаналитика
9. Гибридность
10. Передача аудиосигнала по HD CVI
11. Удалённый просмотр видеоизображений (доступ через Интернет) в HD-CVI-системах
12. Подача электропитания по коаксиалу PoC
13. Выбор кабеля для передачи сигнала HD CVI
     13.1 Передача HD-CVI по коаксиалу
     13.2 Передача HD-CVI по витой паре
     13.3 Передача HD CVI по оптоволокну
     13.4 Устройства грозозащиты для линий передачи HD-CVI
14. Вывод


HD-СVI это аббревиатура, слово, образованное сокращением слов и читаемое по алфавитному названию начальных букв словосочетания High Definition Composite Video Interface, что по русски можно перевести как интерфейс для передачи композитного видеосигнала высокой четкости.  HD-CVI позволяет передавать видео в высоком разрешении на дистанции до 500 метров по коаксиальному кабелю.

Обзор стандарта HD-СVI нужно начать с ответа на вопрос: а какие вообще бывают стандарты? Всего их шесть:

1. IP

2. HD-CVI

3. AHD

4. HD-TVI

5. CVBS

6. HD-SDI


IP это настоящее и будущее, CVBS это прошлое, HD-CVI, AHD, HD-TVI, HD-SDI - это мостики из прошлого в будущее.

Зачем нужен HD-СVI?

Изначально предназначалась для апгрейда аналоговых систем видеонаблюдения при помощи замены камер и видеорегистраторов стандарта CVBS на камеры и видеорегистраторы высокого разрешения HD-CVI с сохранением кабелей передачи данных. То есть, с точки зрения заказчика, HD-CVI — одна из альтернатив переходу на IP, не требующая замены кабельной инфраструктуры. Привлекательность альтернативы в том, что замена кабельной инфраструктуры это дорого, а HD-CVI позволяет этой замены избежать.

Однако Dahua взялись за развитие формата засучив рукава, крепко прокачали видеоаналитику, добавили интеграцию с IoT устройствами. В итоге имеем настолько широкий функционал что поневоле начинаешь задумываться, а не подожмет ли он IP. Но давайте обо всем по порядку.

Что такое HD-СVI?

Как и другие форматы аналогового видео высокого разрешения HD-CVI наследник технологии HD-SDI, которая на рынке видеонаблюдения немного провалилась. Технология HD-CVI была презентована компанией Dahua в 2012 году, первая полная линейка поступила в продажу осенью 2013 года.

Начиная с версии HD CVI 3.0 Dahua запатентовала технологию автоматической компенсации сигнала (ASC), благодаря которой обеспечивается чрезвычайно низкое искажение сигнала на длинных кабельных трассах.

Возможности аналитики включают распознавание лиц, подсчет людей, тепловые карты, антитуман / задымление, умный трекинг, адаптацию к сцене, определение перепадов напряжения при подаче питания по коаксиалу (PoC). В стандарт включены и детекторы, уже ставшие традиционными в IP-камерах: подмена фона, изменение ориентации / фокуса, пересечение линии, оставленные / исчезнувшие объекты и т.п.

Сегодня на рынке представлены видеокамеры HD-CVI разрешением от 1 до 8 мегапикселей. Сравнивать с IP HD аналог можно при разрешении видеокамеры 1-4 Мп, в этом случае некоторые модели видеорегистраторов поддерживают запись видео со скоростью 30 кадров в секунду и обеспечивают адекватное качество изображения, при большем разрешении возможности оборудования ограничиваются 15 fps, качество картинки тоже падает. Если в критических сценариях ожидается высокая скорость движения объектов, не стоит надеяться на камеры разрешения больше 2-4 Мп.



Разработчиком формата заявлена максимальная дистанция передачи видеосигнала HD Ready 720p по цельному отрезку кабеля RG6 - 1,2 км. В принципе, они даже указали какой кабель лучше использовать для передачи сигнала, это RG6.

HD-CVI 2.0
Заинтересовались им в основном члены ныне покойного альянса HDCCTV, этот непримечательный факт, был бы совсем неинтересен если бы итогом сотрудничества не стало совместное заявление в котором новая технология начиная со второй версии HD-CVI 2.0, была объявлена глобальным открытым стандартом в ноябре 2014 года.

HD-CVI 3.0
Версия HD-CVI 3.0 с 2016, позволяет передавать видео разрешением до 4К (UltraHD), двухканальное аудио, контрольные сигналы PTZ, метаданные и PoC.

Видеорегистраторы серии XVR версии 3.0 выпущены Dahua  в декабре 2016 года. Все модели отличаются всеядностью: поддерживают CVBS, AHD, IP, HDTVI и HDCVI. Работа сразу с пятью форматам получила название «pentabrid» (от слова «hybrid»). Универсальность «железа», по замыслу производителя, сделает его выбор целесообразным при любом сценарии апгрейда системы.

HD-CVI 4.0
В мае 2017 года производитель анонсировал 4-ю версию интерфейса. По словам производителя, технология HD-CVI в новой ипостаси включает в себя прямую поддержку IoT и обзаводится искусственным интеллектом, способной трансформировать видео в логические данные, по которым возможно производить поиск (очевидно, речь идёт об обычных метаданных).

Эти устройства поддерживают радиочастотную связь по протоколу Dahua Airfly. Количество поддерживаемых устройств - до 32. Появляются видеокамеры с поддержкой кроме датчика движения еще и распознавания температурного профиля. Видеорегистраторы поддерживают кодеки H.265 / H.265+

HD-CVI 5.0
В декабре 2018 года на канале Dahua Technology Channel в YouTube была анонсирована технология HDCVI 5.0, в которой поддерживаемый функционал дополнен защитой периметра, встроенным распознаванием лиц и поиском в базе метаданных — уже не простым, а «интеллектуальным».

Появляется камеры с активным устрашением (сценарии позволяют камере управлять подключенными реле, типа сирены или прожектора), видеокамера и видеорегистратор с поддержкой 4К и интеллектуальной видеоаналитикой (AI XVR). Вообще, именно на аналитику упор в устройствах версии 5.0.

HD-CVI 6.0
Был анонсирован в в феврале 2020 года, и по заявлениям китайцев нас ждет куча годноты. 4K в реальном времени и расширенный функционал искусственного интеллекта.

Сравнение HD-CVI с IP, HD-TVI, AHD

Старый аналог CVBS, практически, как латынь. Им пользуются, но ничего нового в мире CVBS уже никогда не появится. Формат передачи HD-SDI, который оказался «матерью» драконов с именами HD-CVI, HD-TVI, AHD, тоже довольно быстро ушел с рынка. Поэтому из сравнения их можно исключить.



В принципе аналоговые HD форматы, как братья-близнецы. Но у HD-CVI и HD-TVI есть преимущество, они умеют по коаксиалу передавать не только питание, но и звук.

Преимущества HD-CVI

Краткий опрос интеграторов по выявлению проблем при переходе на IP или созданию новой IP системы вывел в топ стоимость IP-системы. Опрос проводился в 2013 году, но с развитием технологий вопрос цены никуда не ушел. Аналоговая система на базе 2Мп камер видеонаблюдения будет процентов на 30%, а если сравнивать с реальным IP, то на все 60% дешевле IP-оборудования. Но это не уникальная особенность HD-CVI, а относится вообще к классу этих устройств.

Если провести внутриформатное сравнение аналогового HD, то тут у HD-CVI вырисовываются несколько преимуществ — это, во-первых, отличные матрицы Sony, которые используются в видеокамерах, во-вторых, это упор на видеоаналитику, в третьих их синтез с оборудованием IoT.

Резюмируем:

•  Цена на аналоговую систему передачи HD видео ниже, чем на IP;

•  Передача по коаксиалу питания, управления и аудио;

•  Система типа «plug-and-play», не требует специальной подготовки в области сетевого оборудования;

•  Отсутствие задержек и выпадающих кадров, передача несжатого видеопотока;

•  Гибридность видеорегистраторов, некоторые модели поддерживают одновременную работу с  видеокамерами не только CVBS, но и HD-TVI и AHD;

•  Передача изображения на расстояние до 1200 метров;

•  Систему видеонаблюдения на базе аналогового HD в каком то смысле можно назвать более защищенной или кибербезопасной по сравнению с IP, поскольку к сети подключается только один элемент который может быть скомпрометирован — видеорегистратор.

•  Больше длина линии передачи по коаксиальной линии по сравнению и с AHD и с IP.

Недостатки HD-CVI

Первым недостатком, который бросается в глаза, хотя и не является недостатком формата HD-CVI, а характерен для всех устройств одногруппников, - это зависимость системы от центрального устройства, видеорегистратора.

Если, IP-видеокамера это такой себе миникомпьютер, в котором есть даже что-то типа сильно урезанной операционной системы. И она там умеет все: получать изображение с матрицы, отображать его, обрабатывать, упаковывать кодеком, раскладывать на пакеты, отправлять по сетке, даже хранить, если она оснащена картой памяти.

•  IP-камеры с SD картой — цена от 4900 рублей

То, видеокамера HD-CVI устроена сильно проще. Она получает изображение с матрицы и отправляет необработанный видеопоток регистратору. Все. Все остальное делает видеорегистратор. Как следствие, видеокамеры HD-CVI имеют сильно ограниченные возможности видеоаналитики, по сравнению с IP.

В целом у Dahua все плохо с кибербезопасностью, исследователями регулярно обнаруживаются множественные уязвимости, за эти заслуги их вместе с Hikvision забанили в США.

Dahua, стараются этот вопрос подтянуть, например они стали первой компанией в отрасли, получившей сертификат GDPR (общий регламент по защите данных) от компании  TÜV Rheinland. Глупо было бы допускать, чтобы из-за несоответствия регламентам евросоюза их забанили еще и на европейских рынках. Но возможно проблем и на европейских рынках избежать не удастся, проблемы с нарушением прав человека это посерьезней вещь.

Резюмируем:

•  Зависимость системы от видеорегистратора;

•  Ограниченная поддержка видеоаналитики;

•  Коаксиальная линия требует защиты от помех;

•  На больших разрешения резко ухудшается качество изображения по сравнению с IP;

•  Ограничения на поддерживаемую скорость записи в зависимости от разрешения.

•  Проблемы с кибербезопасностью

•  Проблемы с нарушениями прав человека

Чипсеты HD-CVI

Вначале производителями чипсетов были только Dahua, а сам стандарт HD-CVI был закрытым. Официально открывая стандарт, в 2014 году они лицензировали «родной» чипсет американской компании Exar, которую в 2017 году поглотил калифорнийский производитель электронных схем для телекоммуникационной отрасли — фирма Maxlinear. На данный момент Maxlinear выпускает одночиповые энкодеры и декодеры HD-CVI — не только одно-, но и четырёхканальные.
Однако складывается впечатление, что американский производитель своё сотрудничество с «элитным» производителем Dahua не афиширует, на страницы упомянутых продуктов обычной навигацией по сайту не попасть.

Вообще, китайцы не считают нужным указывать в паспортах к оборудованию, какая начинка в их продукте, какое поколение чипов используется в той или другой камере или видеорегистраторе. Действительно когда твое главное преимущество цена, все остальное вторично.

С начала появления технологии было выпущено 5 поколений чипов HD-CVI и на 2020 год появилось HD-CVI 6.0.

Производители оборудования HD-CVI

Вернее производитель, он один это китайская компания Zhejiang Dahua Technology Co., Ltd была основана в 2001 году в Ханчжоу.

Из плюсов:
Dahua это производитель номер 2 в мире по объему выручки. То есть гигантский, злой китаец, стратегией которого является выжигание конкурентов низкими ценами. Согласись звучит привлекательно.

Но и проблем у них не мало:

•  Вагон и маленькая тележка проблем с кибербезопасностью.

•  Бан от правительства США

•  Зашквар с поставками оборудования для концлагерей в Синьцзяне.

Есть конечно же OEMщики, т.е. Dahua производит оборудования под другими брендами, из наиболее известных можно отметить RVi и SpaceTechnology, но с OEMщиками вязаться в 2020 не меньший зашквар чем поставлять оборудования в Синьцзян.

Камеры HD-CVI

•  Камеры видеонаблюдения HD-CVI — цена от 1 590 до 71 690 рублей

Вся линейка видеокамер HD-CVI от Dahua  делится на:

•  Lite series (Lite Series и Lite Plus Series)

•  Pro series (Pro 4K & 6MP Series и Pro Starlight Series)

•  PoC Series

Три серии камер в России в принципе не представлены:

•  Panorama Series

•  Cooper Series

•  Micro-size

Изначально Dahua использует в своих устройствах CMOS-матрицы Sony, оснащенные технологией Exmor (когда-то товарищи из компании Sony совершили прорыв с технологией Starvis, которая сохраняла цвета при ночной съемке и давала изображение очень хорошего качества при низкой освещенности, они выпустили чипы IMX290, Exmor пришел им на смену с чипами IMX3хх серии ), по крайней мере в сериях pro.

И у Dahua очень много поворотных видеокамер, практически все, управление передается по коаксиалу, если у Hikvision это выделено в какую-то особую фишечку (Hikvision-C), то Dahua использует коаксиал на все 100 и лишний раз об этом не упоминает.

Серия Lite

Серия Lite представлена у Dahua 4-2-1 мегапиксельными видеокамерами на базе CMOS-матриц 1/2.7”, без технологии starlight, может поэтому и серия lite.

•  Все камеры от 4х до 1 мегапикселя передают видеопоток со скоростью 25 fps PAL и 30 fps NTSC;

•  Некоторые модели (HAC-HDW1400T-Z, HAC-HFW1400TH-I8, HAC-HFW1400TH-I4, HAC-HDW1400TL/TL-A, HAC-HFW1200TH-I8, HAC-HFW1200TH-I4) передают видео во всех HD форматах, это 4х- (серия 1400) и 2х- (серия 1200) мегапиксельные камеры купольного и корпусного исполнения., причем даже в формате AHD и TVI поддерживают скорость 25fps. 1-мегапиксельные камеры передают только в формате HD-CVI;

•  Камеры корпусного исполнения оснащаются объективами с фиксированным фокусным расстоянием: 2.8, 3.6, 6 или 8 мм;

•  Купольные камеры оснащены моторизированными объективами с фиксированной диафрагмой 2.7 - 12 мм;

•  Камеры, оснащенные встроенным микрофоном, передают звук по коаксиалу;

•  Дальность IR-подсветки от 20 до 80 метров, в зависимости от модели;

•  Также камеры оснащены стандартными функциями типа BLC - компенсацией встречной засветки, WDR\DWDR - аппаратным или программным расширенным динамическим диапазоном, 2D NR - шумодав, AGC - автоматическим усилением отношения сигнал/шум;

•  Практически все модели оснащены корпусами со степенью защиты IP67, и подходят для эксплуатации в уличных условиях при температурном режиме от -30 до +50 С.

В России  представлен следующий ассортимент камер серии Lite:

•  Камера антивандальная 4Мп DH-HAC-HDBW1400RP-Z — цена 7 790 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HDW1400TP-Z-A — цена 7 790 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HFW1400SP-0280B — цена 5 290 рублей

•  Камера уличная  4Мп Dahua DH-HAC-HFW1400TP-0280B — цена 3 890 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HFW1400RP-0280B — цена 4 790 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HDW1400EMP-A-0360B — цена 4 690 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HDW1400MP-0280B — цена 5 290 рублей

•  Камера 4Мп Dahua DH-HAC-HDW1400RP-0280B — цена 4 790 рублей

•  Камера уличная 2Мп Dahua DH-HAC-HFW1200RP-Z-IRE6 — цена 5 890 рублей

•  Камера антивандальная 2Мп Dahua DH-HAC-HDBW1200RP-Z — цена 5 490 рублей

•  Камера уличная 2Мп Dahua DH-HAC-HDW1200TP-Z — цена 6 090 рублей

•  Камера уличная 2Мп Dahua DH-HAC-HFW1200TP-0360B — цена 3 790 рублей

•  Камера уличная 2Мп Dahua DH-HAC-HDW1200SLP-0280B — цена 2 590 рублей

•  Камера уличная 4Мп Dahua DH-HAC-HFW1400R-Z-IRE6 — цена 7 790 рублей

Серия Lite Plus

Следом идет серия Lite Plus. В ней уже присутствуют видеокамеры разрешением 4К с поддержкой 15 кадров в секунду  и 5Мп - 20 кадров в секунду. Также есть модели, поддерживающие передачу видео в форматах AHD и HD TVI без ограничений по скорости, т.е. с теми же характеристиками, что и HD CVI. В этой же линейке есть видеокамеры с технологией Starlight и Full-color с увеличенным размером сенсора - 1/1.8”. Видеокамеры Full-color сохраняют цвета даже в полной темноте (хотя и оснащены LED-подсветкой).

•  Серия 1220 - видеокамеры 2Мп Value Starlight (Value Starlight - матрицы, которые сохраняют цветное изображение до освещенности 0.008 Люкс)

•  Серия 1230 - видеокамеры 2Мп Starlight (Starlight - матрицы, которые сохраняют изображение цветным до освещенности сцены 0.005 Люкс)

•  Серия 1239 - видеокамеры 2Мп Full-color (Full-color - матрицы, которые могут сохранять изображение цветным практически в полной темноте)

•  Серия 1500 - видеокамеры 5Мп

•  Серия 1801 - видеокамеры 4К

В России  представлен следующий ассортимент камер серии Lite Plus:

•  Камера уличная 2Мп Dahua DH-HAC-HDW1220MP-0280B — цена 3190 рублей

•  Камера 2Мп Dahua DH-HAC-HDW1220EMP-A-0280B — цена 3690 рублей

•  Камера уличная 2Мп Dahua DH-HAC-HFW1220RP-0280B — цена 2590 рублей

Серия Pro

Серия Pro разделилась также на 2 линейки:

•  Видеокамеры от 2 Мп до 5 Мп это Pro Starlight Series

•  Видеокамеры от 6 Мп до 4К это Pro 4K&6MP Series

В серии Pro используются сенсоры 1/2.8” или 1/1.8” с технологией Starlight, Starlight+ или Full-color. Видеокамеры разрешением 2 - 4Мп поддерживают скорость передачи потока 25-30 кадров/секунду, 5 - 6 Мп - 20 кадров/сек, 8Мп - 15 кадров/сек.

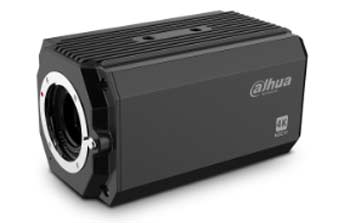

В линейке Pro есть одна монструозная 8 Мп видеокамера HAC-HF3805G с размером сенсора 4/3” (т.е. размер матрицы сенсора больше дюйма) и поддержкой технологии Full-color. Аппаратный расширенный динамический диапазон 140 Db, благодаря технологии Full-color видеокамера может сохранять цветное изображение даже при очень низкой освещенности 0.001 люкс.

Эта видеокамера не оснащена штатным объективом, зато оснащена выходом HDMI, при помощи которого можно вывести видео 4К или 4Мп 30 кадров/сек прямо на монитор с HDMI входом, в обход бэкэнда. Ближайшие конкуренты Dahua по части аналоговых HD-видеокамер ничего похожего предложить не могут.

В России  представлен следующий ассортимент камер серии Pro:




Pro 4K&6MP Series

•  Уличная камера 8Мп DH-HAC-HFW3802E-ZH — цена 45 690 рублей

•  Антивандальная камера 8Мп DH-HAC-HDBW3802EP-ZH — цена 45 690 рублей

Pro Starlight Series

•  Антивандальная камера 5Мп DH-HAC-HDBW2501RP-Z — цена 11 290 рублей

•  Камера уличная 5Мп DH-HAC-HFW2501TP-Z-A — цена 11 290 рублей

•  Камера уличная 5Мп DH-HAC-HFW2501SP-0280B — цена 7 390 рублей

•  Камера уличная 5Мп DH-HAC-HDW2501TP-A-0280B — цена 7 590 рублей

•  Камера уличная 5Мп DH-HAC-HDW2501MP-0360B — цена 7 190 рублей

•  Камера уличная 2Мп DH-HAC-HFW2241TP-Z-A —  цена 9 690 рублей

•  Камера антивандальная 2Мп DH-HAC-HDBW2241RP-Z — цена 9 690 рублей

•  Камера уличная 2Мп DH-HAC-HFW2241SP-0280B — цена 6 190 рублей

•  Камера уличная 2Мп DH-HAC-HDW2241TP-A-0280B — цена 6 690 рублей

•  Камера уличная 2Мп DH-HAC-HDW2241MP-0360B — цена 6 090 рублей

•  Корпусная камера 2.1Мп DH-HAC-HF3231EP (без объектива) — цена 18 290 рублей

•  Антивандальная камера 2Мп DH-HAC-HFW3231EP-ZH — цена 27 490 рублей

•  Антивандальная камера 2.1Мп DH-HAC-HDBW3231EP-ZH — цена 27 490 рублей

Серия PIR & IoT

В серии PIR & IoT - это 5-е поколение HD-CVI, есть три типа видеокамер:

•  Сдерживающие камеры

•  PIR камеры

•  IoT камеры

Камеры серии PIR & IoT в целом слабо представлены в России.

В серии сдерживающих камер представлены камеры 2 и 5 мегапиксельные с размером сенсора 1/2.7”, никакого Starlight тут уже нет, поэтому максимальная чувствительность без подсветки - 0.02 Люкс, камеры оснащены led-подсветкой. Интерес представляют, пожалуй, 2х мегапиксельные видеокамеры, поскольку 5Мп передают видеопоток со скоростью 20 кадров/сек. Штатно видеокамеры оснащены широкоугольным объективом 2.8 мм (3.6 мм - опционально) и аппаратным инфракрасным датчиком движения, позволяющим обнаружить движение на минимальном расстоянии - 10 метров.

Преимущество аппаратного датчика в том, что он реагирует на тепло реального объекта и такие явления как дождь, снег, колыхание деревьев не будут расцениваться как движение в кадре, как это сделал бы программный датчик движения. Отличный вариант для охраны и наблюдения за периметром.

Еще одна фишка этих видеокамер в том, что на борту самой видеокамеры можно реализовать тревожный сценарий реагирования на движение - включить подсветку или сирену (некоторые модели оснащены только подсветкой, некоторые - и подсветкой и сиреной).

Обнаруживающие камеры оснащены только аппаратным инфракрасным датчиком обнаружения движения (PIR сенсор). В остальном камеры видеонаблюдения этого типа имеют аналогичные характеристики с другими камерами из этой серии .

В серии IoT две 2х мегапиксельные видеокамеры, которые имеют интерфейс Airfly для подключения до 32 IoT устройств. Технология  беспроводной связи Airfly работает в диапазоне 433/868/915 МГц и обеспечивает двусторонний радиоканал с шифрованием  AES 128 бит с динамическим ключом. Например, к такой видеокамере можно подключить датчики двери или пожарные датчики и, при получении тревоги от датчика, видеокамера передаст вместе с сигналом тревоги актуальное видео на регистратор. И опять же, ни один из потенциальных конкурентов Dahua не предлагал до сих пор такую модную коллаборацию как видеокамера + IoT-шлюз. А вот тут можно посмотреть продукты IoT от Dahua, которые можно привязать к видеокамере.

•  2Мп камера DH-HAC-ME1200BP-PIR-0280B-S3A с PIR сенсором — цена 4 890 рублей

•  2Мп камера DH-HAC-HUM1220AP-0280P-PIR с PIR сенсором — цена 7 890 рублей

PoC Series

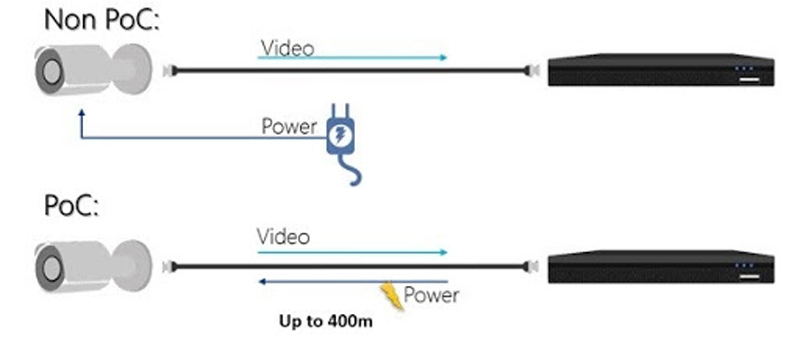

В отдельную категорию вынесены камеры с функцией PoC (или Power over Coaxial). Но это для удобства поиска нужного продукта, это те же камеры из серий Lite и Pro.

•  Антивандальная камера 4Мп DH-HAC-HDBW1400RP-Z-POC — цена 7 990 рублей

•  Уличная камера 4Мп Dahua DH-HAC-HDW1400TP-Z-A-POC — цена 8 190 рублей

•  Уличная камера 4Мп Dahua DH-HAC-HFW1400TP-POC-0280B — цена 4 290 рублей

•  Уличная HD-CVI видеокамера 2Мп Dahua DH-HAC-HFW1200TP-POC-0280B — цена 3 490 рублей

•  Уличная камера 2Мп Dahua DH-HAC-HDW1200EMP-POC-0280B — цена 3 690 рублей

•  Антивандальная камера  2Мп DH-HAC-HDBW2231RP-Z-POC — цена 11 290 рублей

Видеорегистраторы HD-CVI

•  Видеорегистраторы HD-CVI — цена от 6490 рублей

Линейка видеорегистраторов Dahua делится на:

•  Pro AI Series (5-е поколение приемников HD CVI)

•  Lite AI Series

•  Pro H.265 4K (4-е поколение приемников HD CVI)

•  Lite H.265 4K

•  Lite H.265 1080P и 720P

•  Cooper и другие (Cooper что видеокамеры, что регистраторы, это предыдущее поколение передатчиков / приемников HD-CVI, такой облегченный, не интеллектуальный продукт, ничего лишнего, как говорится)

Pro AI Series

Что же умеет серия Pro AI. В ней два регистратора на 2 жестких диска и на 8. И тут надо отметить, что регистраторы Dahua имеют форм-фактор 1U или 2U  (одно- или 2х-юнитовый корпус для использования в стандартной монтажной стойке), что уже намекает на какую-то профессиональную пригодность.

Dahua позиционирует свои регистраторы в этой линейке, как penta-brid (от слова hybrid, видимо), намекая на гибридность оборудования, которое может работать со всеми HD-аналоговыми форматами: CVI, TVI, AHD, так же как и с CVBS и IP.

•  К гибридному регистратору серии pro AI можно подключить видеокамеры всех аналоговых форматов, при этом отображение любых видеокамер (от 1Мп до 4К) HD CVI поддерживается со скоростью 25/30fps, видеокамеры AHD и HD TVI поддерживаются до 5Мп со скоростью 25/30fps

•  16-канальный видеорегистратор поддерживает до 64 IP видеокамер разрешением до 12Мп, 8-канальный, соответственно, поддерживает до 16 IP видеокамер

•  Скорость записи: 4К - до 7 кадров/с, 6Мп - до 10 кадров/с, 5Мп - до 12 кадров/с, 4-3Мп  - до 15 кадров/с, 2Мп и ниже - 25/30 кадров/с

•  Видеорегистратор на 8 жестких дисков поддерживает возможность создания raid-массива

•  Поддержка компрессии Н.264, Н.264+, Н.265, Н.265+

•  Видеоаналитика: охрана периметра, распознавание лиц, метаданные

Серия Lite AI отличается от Pro тем, что максимальное количество жестких дисков, которые можно подключить - это 2, емкостью до 10Тб. Доступны видеорегистраторы на 4/8/16 каналов. Серия XVR7 поддерживает видеокамеры разрешением 4К, серия XVR5 - максимум 5Мп. В остальном характеристики аналогичны серии Pro.

Серии Pro H.265 4K и Lite H.265 4K в целом схожи по характеристикам с предыдущей интеллектуальной серией за исключением видеоаналитики. 32-канальные видеорегистраторы есть в серии Lite H.265 1080P. В серии Cooper представлены регистраторы с поддержкой видеокамер разрешением до 1080Р.

•  Видеорегистратор Dahua на 8 каналов — цена от 8 190 рублей

•  Видеорегистратор Dahua на 16 каналов — цена от 13 590 рублей

•  Видеорегистратор Dahua на 32 канала — цена от 25 790 рублей

Видеоаналитика

В последней 5 серии HD-CVI видеорегистраторов Dahua сделали ставку на аналитику.

Охрана периметра: каждый канал можно настроить на охрану периметра и запрограммировать до 10 сценариев на каждый канал. Классификация объектов в кадре, например, человек/машина, фильтрация движения в кадре в зависимости от объекта, это повышает точность выдаваемых тревог.

Распознавание лиц в реальном времени: до 6 IP каналов или до 4 аналоговых каналов можно настроить на распознавание лиц в реальном времени. Создание до 20 баз данных лиц, каждому лицу можно присвоить характеристики (имя, пол, возраст, адрес, национальность и т.д.)  Обнаружение лиц незнакомцев в кадре. Поиск в записи до 8 целевых изображений лица, можно установить порог сходства для каждого лица отдельно. Анализ лицевых признаков и создание метаданных: возраст, выражение лица, очки, усы, маска для рта. Идентификация людей по метаданным, а также захват и запись видеопотока по метаданным. Фильтрация при отображении в реальном времени, показывает только лица с целевыми признаками.

Метаданные: из предыдущего пункта следует, что метаданные можно настроить для людей и лиц в частности, так же метаданные можно настроить для транспортных средств, номер, цвет, размер, орнамент, и другие характеристики. Поиск видео по метаданным, Оставленные предметы в кадре. Настройка триггерных реакций.

Другие модели регистраторов Dahua гораздо скромнее в плане видеоаналитики. Стандартно это:

•  SMD (Smart Motion Detection), умный детектор движения который фиксирует движение объекта в кадре, подсчет объектов, оставленные предметы

•  Обнаружение вторжения/ пересечения линии, тревожные сценарии

•  Диагностика качества видео, например, размытого изображения или нарушение яркости/цветности

•  Детектор сбоев

•  Point-of-Sale или POS функциональность (не во всех моделях видеорегистраторов). Данные с POS-терминала добавляются в кадр

Гибридность

Совместимость HD-CCTV железа в последние годы стала одним из маркетинговых аргументов для продвижения систем. Гибридность в виде hybrid (CVBS + HD CVI), tribrid (CVBS + HD CVI + IP), quad-brid (CVBS + HD CVI + IP + AHD) и pentabrid (CVBS + HD CVI + IP + AHD + HD TVI) у поставщиков аппаратной части стала некой эксплуатируемой “фишкой”.

У Dahua почти в каждой линейке видеокамер есть модели, которые могут работать в любом HD аналоговом формате, а все видеорегистраторы поддерживают сторонние HD форматы до 5 Мп или ниже.

•  Гибридные видеорегистраторы — цена от 4 390 рублей

•  Гибридные камеры видеонаблюдения — цена от 1 485 рублей

По тем же причинам что HD-CVI камеры, особым спросом пользуются уличные гибридные камеры. На всякий случай причина эта - дальность передачи данных - до 500 метров.

•  Уличные мультиформатные (гибридные) видеокамеры — цена от 1 590 рублей

Передача аудиосигнала по HD CVI

Стандартно, аудио передается в монорежиме, т.е. всего 1 канал. В принципе, в описании характеристик видеокамер, оснащенных встроенным микрофоном, они даже не указывают разъем для подключения, подразумевая, что все сигналы передаются по одной коаксиальной линии.

•  Камеры HD-CVI со встроенным микрофоном — цена от 3690 рублей

Можно оснастить систему выносным микрофоном. Для этого на видеорегистраторах имеются дополнительные аудиовходы RCA.

Разъем RCA в народе называется «тюльпан», стандартный разъем для передачи композитного сигнала. Для передачи звука можно использовать любой медный кабель, например витую пару категории 5 и выше. Есть специальные акустические кабеля, которые используются в профессиональных акустических системах для соединения оборудования, например, колонок и усилителей. Это та же самая пара медных проводников в изоляции, правда уже не витая, и сечение 1 жилы может быть от 0.25 мм2 и больше.

•  Кабели для передачи аудиосигнала — цена от 6 рублей за метр

•  Разъемы для подключения кабеля — цена от 60 рублей

Для отдельной передачи звука нужен активный микрофон (это значит для него нужно подвести питание) с шумоподавлением и защитой от помех.

•  Микрофоны для видеонаблюдения — цена от 410 рублей

Удалённый просмотр видеоизображений (доступ через Интернет) в HD-CVI-системах

У Dahua есть свой облачный сервис, через который можно подключиться к видеорегистратору со смартфона или компьютера без внешнего IP адреса через интернет. А так же у Dahua есть +100500 проблем с кибербезопасностью так, что стоит как следует подумать стоит ли это делать.

Подача электропитания по коаксиалу PoC

Схема Power-over-Coaxial

Одним из преимуществ IP систем видеонаблюдения перед аналогом была технология PoE или power over ethernet - передача сигналов видео и питания одним проводом . Но с развитием аналогового HD видеонаблюдения была реализована аналогичная функция - PoC (power over coaxial). Dahua анонсировали PoC в 2016 году. Сейчас технология PoC на оборудовании Dahua позволяет передавать видео и питание на расстояние до 400 метров (при том, что видео без питания они передают на расстояние до 1200 метров) для 2Мп видеокамер.

•  Видеокамеры HD-CVI с поддержкой PoC — цена от 3 490 рублей

•  Видеорегистраторы HD-CVI с поддержкой PoC — цена от 10 190 рублей

Надо заметить, что видеорегистраторов с функцией PoC в линейке Dahua немного, всего 5, если быть точным.

Зато у Dahua в линейке сопутствующих продуктов есть такой девайс, как PoC-передатчик PFM811-4CH, который может подавать питание по коаксиальной линии для 4х видеокамер с ИК-подсветкой одновременно.

Выбор кабеля для передачи сигнала HD CVI

В принципе, для передачи видеопотока формата HD-CVI действуют те же требования к кабельной линии, что и для других аналоговых сигналов. Кабельная линия должны быть спроектирована таким образом, как будто источник сигнала подсоединен к приемнику напрямую. Иначе говоря, в идеале вы должны передать сигнал без потерь ( ну, или постараться его восстановить).

Длина кабельной линии — важный фактор влияющий на качество изображения, чем она длиннее, тем более неблагоприятное воздействие она оказывает на передаваемый сигнал, по другому быть не может. Разработчик гарантирует передачу видео на расстояние 1200 метров по коаксиальной кабельной линии, но надо понимать, что чем выше разрешение видеокамеры, тем на меньшее расстояние можно передать сигнал без потерь качества изображения, для разрешения 4К максимальная длина коаксиальной линии будет составлять 500-700 метров в зависимости от кабеля.

Передача HD-CVI по коаксиалу

Линии связи на базе коаксиального кабеля называются небалансными или несимметричными, поскольку коаксиальный кабель имеет одну жилу для передачи сигнала и заземляющую оплетку. Такой кабель подвержен воздействию помех, а также гашению сигнала с увеличением кабельной линии.

RG-59/U
Российский аналог РК-75-3-х (китайская аббревиатура SYV)
RG-59 тоньше стандартного кабеля RG-6, как следствие более удобен при подключении к видеокамерам. Центральная жила может быть медной или из омедненной стали.

•  Кабель коаксиальный RG-59 — цена от 44 рублей за метр

RG-6
Российский аналог: РК-75-4-х.

•  Кабель коаксиальный RG-6 — цена от 26 рублей за метр

Результаты тестирования качества видеосигнала HD 720p HD-CVI по кабелю RG-6 (РК75-4-361) в зависимости от дальности передачи.

•  1 метр — качества изображения отличное, пример видео 720p с 1 метра

•  940 метров — качества изображения удовлетворительное, пример видео 720p с 940 метров

На расстоянии в 940 метров заметна потеря цветности изображения и артефакты в виде смазанных краев.

В этом же тестировании есть пример передачи того же видео 720р на расстояние 500 метров по кабелю КВК-П-2 (РК75-2-13М), это комбинированный кабель для наружной прокладки с двумя жилами питания. По сравнению с кабелем RG-6 в этом примере уже на 500 метров заметна потеря цветности изображения.

В принципе, для небольших объектов с расстоянием до видеокамеры до 200 метров вполне хватит кабеля RG-59 с медной жилой. С увеличением расстояния можно использовать кабель RG-6 или RG-11 (магистральный кабель для прокладки наружных линий).

По сравнению с HD-TVI формат HD CVI действительно может передавать сигнал на большее расстояние  с меньшими потерями качества. Для увеличения максимальной дистанции передачи видео можно использовать линейный усилитель, который должен быть установлен как можно ближе к источнику видеосигнала для получения лучшего отношения сигнал / шум. В зависимости от разрешения дальность усиления видеосигнала может достигать 800 метров для HD-CVI (усиление видеосигнала с 4 мегапиксельной камеры на 800 метров, с 4K видеокамеры - 400 метров).

•  Усилитель видеосигнала по коаксиальной линии - цена от 4 135 рублей

Линейный усилитель видеосигнала поможет при затухании сигнала в линии и удлинит  общую линию связи, но при других видах помех он окажется неэффективен, поскольку наведенные помехи в линии передаются вместе с сигналом. Если такие помехи действительно присутствуют, то целесообразнее использовать активные приемо-передатчики по витой паре со встроенной защитой от помех. При линии связи более 1 км, стоит перейти на оптоволоконную линию, которая, в принципе, решит все проблемы с помехами.

Передача HD-CVI по витой паре

Схемы на базе проводников из витой пары называют балансными или симметричными, поскольку помехи и шумы одинаково воздействуют на оба сигнальных провода линии. В конечном итоге сигнал передается на большие расстояния без существенных искажений, по сравнению с небалансным подключением с использованием коаксиального кабеля.

Для передачи видеосигнала HD CVI подойдет витая пара с характеристикой пропускаемого эффективного частотного диапазона от 100 Мгц, это 5 категория и выше. Это может быть неэкранированная простая витая пара (UTP) или экранированная с общим экраном (F/UTP) для условий, в которых на линию действуют сторонние наводки. По стандарту ISO 11801 проводник в кабеле типа витая пара должен быть медным (в том смысле, если вам впаривают витую пару из омедненного алюминия, то это не витая пара, а CCA, и такой кабель не соответствует стандарту).

•  Витая пара неэкранированная категории 5 - цена от 6 рублей за метр

•  Витая пара экранированная общим экраном (F/UTP) категории 5e - цена от 8 рублей за метр

Видеобалуны для передачи видеосигнала HD-TVI по витой паре

Чтобы передать сигнал от видеокамеры HD CVI в линию на базе витой пары нужен специальный преобразователь или видеобалун (с одной стороны стандартный разъем BNC, с другой - клеммы для витой пары под зажим)

•  Приемо-передатчик пассивный по витой паре — цена от 460 рублей

Видеобалуны для передачи видеосигнала и электропитания по витой паре

Пассивный приемо-передатчик для витой пары обеспечит передачу видеосигнала на расстояние до 400 метров для видеокамеры разрешения 720р и всего на 200 метров для видеокамеры разрешения от 4Мп и выше.

•  Приемо-передатчик для передачи сигнала и питания по витой паре — цена от 952 рублей

Активные приемники и передатчики по витой паре

Если требуется большие расстояния передачи, то для этого используют активные передатчики и активные приемники, которые обеспечат передачу видеосигнала на расстояние до 600 метров для камеры HD CVI 2Мп, т.е. активные приемники-передатчики работают еще и как усилители сигнала.

•  Активный передатчик видеосигнала по витой паре — цена от 952 рублей

Тестирование качества видеосигнала на 305 метров

Сравнивание качества передачи видео в формате HD-CVI по коаксиальной линии и витой паре 305 метров. При использовании витой пары и пассивных видеобалунов деградация изображения на расстоянии 305 метров очевидна.

Передача изображения HD CVI по коаксиальной линии на 305 метров и по витой паре на 305 метров.

Для передачи видеосигнала HD-CVI на большие расстояния коаксиальная линия выглядит предпочтительнее витой пары с пассивными видеобалунами.

Передача HD CVI по оптоволокну

Для передачи сигналов на расстояния более 1 км рекомендуется использовать оптоволоконные линии связи. В них электрические сигналы преобразуются в лучи света и передаются по оптоволокну. Луч света обычно инфракрасный. Оптоволоконная система включает в себя оптический передатчик и оптический приемник.

•  Кабель волоконно-оптический — цена от 32 рублей

Существуют два типа оптоволокна: многомодовое и одномодовое. Использование многомодовых систем позволяет передавать аналоговый композитный видеосигнал на расстояние до 5 км. Одномодовое оптоволокно позволяет передавать сигнал на расстояние до 25 км. Для передачи сигнала на расстояния до 50 км используют лазерные передатчики и приемники. Для оптоволоконных линий также разработаны линейные усилители, но они гораздо сложнее обычных.

•  Комплект для передачи сигнала AHD (универсальный) по оптоволокну — цена 15 407 рублей

Устройства грозозащиты для линий передачи HD-CVI

Для грозозащиты в электрическую цепь включаются специальные устройства. Принцип работы их одинаковый, исполнение бывает, например, под коаксиальный кабель или под витую пару.

•  Устройство грозозащиты отдноканальное SP-HC под коаксиальный кабель — цена от 1 522 рублей

•  Устройство грозозащиты одноканальное SP-H под витую пару — цена от 1 631 рубля

Вывод

Сейчас у HD-CVI вполне конкретная ниша - это апгрейд старых систем и недорогие проектные решения небольшого объема: коттеджи, небольшие офисы, склады, стоянки, парковки, небольшие магазины.

Однако, оборудование на базе последних версий чипов HD-CVI от Dahua выглядит гораздо привлекательнее своих одногруппников, в том числе благодаря некоторым, свойственным именно Dahua решениям. Это, во-первых, отличные матрицы Sony, которые используются в видеокамерах, во-вторых, это упор на видеоаналитику, в третьих их синтез с оборудованием IoT.

Все это показывает серьезные возможности для влияния HD-CVI на рынок видеонаблюдения, в том числе и в контексте серьезной конкуренции IP-видеонаблюдению, к которому уже решения HD-CVI можно отнести, если немного сдвинуть парадигму и рассматривать видеорегистратор и камеры единым IP устройством.

Для этого конечно что то придется сделать с кибербезопасностью за проблемы с которой они выхватили бан от правительства США. И как то отмыться от поставок для концлагерей в Синьцзяне.

Ну, и самое важное — ваше мнение

Ничто так сильно не мотивирует меня писать новые статьи как ваша оценка, если оценка хорошая я пилю статьи дальше, если отрицательная думаю, как улучшить эту статью. Но, без вашей оценки, у меня нет самого ценного для меня - обратной связи от вас. Не сочтите за труд, выберете от 1 до 5 звезд, я старался.
