Интемс
Интернет-магазин представительского класса
Каталог
По всему сайту
По каталогу
+7 495 118-38-71
Заказать звонок
Задать вопрос
Ваш город
Москва
sale@securityrussia.com
Москва, Зеленорад, Панфиловский проспект, д.10
  • Вконтакте
  • Twitter
  • YouTube
  • Одноклассники
Ваш город
Москва
  • О компании
  • Блог
  • Услуги
  • Как купить
  • Производители
  • Пункты самовывоза
  • Контакты
  • ...
    Интемс
    +7 495 118-38-71
    Каталог
    По всему сайту
    По каталогу
    Системы видеонаблюдения
    Монтаж видеонаблюдения
    • Камеры видеонаблюдения
      Камеры видеонаблюдения
    • Видеорегистраторы
      Видеорегистраторы
    • Серверы для видеонаблюдения
      Серверы для видеонаблюдения
    • Сетевые хранилища
      Сетевые хранилища
    • Тепловизоры
      Тепловизоры
    • Комплекты видеонаблюдения
      Комплекты видеонаблюдения
    • ИК подсветка
      ИК подсветка
    • Кронштейны для видеокамер
      Кронштейны для видеокамер
    • Объективы
      Объективы
    • Видеокодеры
      Видеокодеры
    • Программное обеспечение
      Программное обеспечение
    • Мониторы для видеонаблюдения
      Мониторы для видеонаблюдения
    • Муляжи видеокамер
      Муляжи видеокамер
    • Приемопередатчики
      Приемопередатчики
    • Микрофоны для видеонаблюдения
      Микрофоны для видеонаблюдения
    • Термокожухи для видеокамер
      Термокожухи для видеокамер
    • Столбы для камер видеонаблюдения
      Столбы для камер видеонаблюдения
    • Дополнительное оборудование для видеонаблюдения
      Дополнительное оборудование для видеонаблюдения
    Системы контроля доступа
    Монтаж СКУД
    • Турникеты
      Турникеты
    • Биометрия
      Биометрия
    • Считыватели
      Считыватели
    • Идентификаторы
      Идентификаторы
    • Контроллеры доступа
      Контроллеры доступа
    • Электрозамки
      Электрозамки
    • Программное обеспечение
      Программное обеспечение
    • Картоприемники
      Картоприемники
    • Терминалы для регистрации посетителей
      Терминалы для регистрации посетителей
    • Калитки
      Калитки
    • Металлодетекторы
      Металлодетекторы
    • Ограждения
      Ограждения
    • Автоматические раздвижные двери
      Автоматические раздвижные двери
    • Револьверные двери
      Револьверные двери
    • Приводы для дверей
      Приводы для дверей
    • Комплектующие для скуд
      Комплектующие для скуд
    • Стойки для считывателей
      Стойки для считывателей
    • Аксессуары для замков
      Аксессуары для замков
    • Доводчики для дверей
      Доводчики для дверей
    • Аксессуары для карт
      Аксессуары для карт
    • Кнопки выхода
      Кнопки выхода
    • Пропускные пункты
      Пропускные пункты
    • Печать на пластиковых картах
      Печать на пластиковых картах
    • Принтеры чеков
      Принтеры чеков
    • Сканеры штрих-кодов
      Сканеры штрих-кодов
    Автоматизация парковок
    Монтаж шлагбаумов
    • Шлагбаумы
      Шлагбаумы
    • Распознавание авто номеров
      Распознавание авто номеров
    • Автоматические цепные барьеры
      Автоматические цепные барьеры
    • Уличные стойки для считывателей
      Уличные стойки для считывателей
    • Кассы автоматические
      Кассы автоматические
    • Кассы ручные
      Кассы ручные
    • Въездные стойки
      Въездные стойки
    • Выездные стойки
      Выездные стойки
    • Программное обеспечение
      Программное обеспечение
    • Блокираторы парковочного места
      Блокираторы парковочного места
    • Стрелы для шлагбаумов
      Стрелы для шлагбаумов
    • Пульты для шлагбаумов
      Пульты для шлагбаумов
    • Зеркала безопасности
      Зеркала безопасности
    • Дополнительное оборудование
      Дополнительное оборудование
    • Комплектующие для шлагбаумов
      Комплектующие для шлагбаумов
    • Болларды
      Болларды
    • Парковочные столбики
      Парковочные столбики
    • Светофоры
      Светофоры
    • Индукционные петли
      Индукционные петли
    • Табло для парковки
      Табло для парковки
    • Зарядки для электромобилей
      Зарядки для электромобилей
    • Лежачие полицейские
      Лежачие полицейские
    • Встраиваемые POS терминалы
      Встраиваемые POS терминалы
    Системы домофонии
    Монтаж домофонов
    • Аудиодомофоны
      Аудиодомофоны
    • Видеодомофоны
      Видеодомофоны
    • Вызывные панели домофонов
      Вызывные панели домофонов
    • Интеркомы
      Интеркомы
    • Интерфоны
      Интерфоны
    • Комплектующие для домофонов
      Комплектующие для домофонов
    • Программное обеспечение
      Программное обеспечение
    Охранные системы безопасности
    Монтаж охранных систем
    • Радарные системы
      Радарные системы
    • Лидарные системы
      Лидарные системы
    • Проводноволновые системы
      Проводноволновые системы
    • Емкостные системы
      Емкостные системы
    • Магнитометрические системы
      Магнитометрические системы
    • Радиоволновые системы
      Радиоволновые системы
    • Инфракрасные системы
      Инфракрасные системы
    • Оптоволоконные системы
      Оптоволоконные системы
    • Магнитоконтактные извещатели
      Магнитоконтактные извещатели
    • Электрошоковые системы
      Электрошоковые системы
    • Трибоэлектрические системы
      Трибоэлектрические системы
    • Акселерометры
      Акселерометры
    • Вибрационные извещатели
      Вибрационные извещатели
    • Свето-звуковые оповещатели
      Свето-звуковые оповещатели
    • Комбинированные извещатели
      Комбинированные извещатели
    • Совмещенные извещатели
      Совмещенные извещатели
    • Сейсмоакустические системы
      Сейсмоакустические системы
    • Сигнализации GSM
      Сигнализации GSM
    • Охранно-пожарные извещатели
      Охранно-пожарные извещатели
    • Приемно-контрольные приборы
      Приемно-контрольные приборы
    • Громкоговорители
      Громкоговорители
    • Дополнительное оборудование для охранных систем безопасности
      Дополнительное оборудование для охранных систем безопасности
    Автоматика для ворот
    • Автоматика для гаражных секционных ворот
      Автоматика для гаражных секционных ворот
    • Автоматика для откатных ворот
      Автоматика для откатных ворот
    • Автоматика для подъемно-поворотных гаражных ворот
      Автоматика для подъемно-поворотных гаражных ворот
    • Автоматика для промышленных ворот
      Автоматика для промышленных ворот
    • Автоматика для распашных ворот
      Автоматика для распашных ворот
    • Автоматика для роллет, рулонных штор, экранов и маркиз
      Автоматика для роллет, рулонных штор, экранов и маркиз
    Источники питания
    • Аккумуляторные термостаты
      Аккумуляторные термостаты
    • Аккумуляторы
      Аккумуляторы
    • Аксессуары для источников питания
      Аксессуары для источников питания
    • Источники бесперебойного питания
      Источники бесперебойного питания
    • Источники резервного питания
      Источники резервного питания
    • Преобразователи напряжения
      Преобразователи напряжения
    • Стабилизированные источники питания
      Стабилизированные источники питания
    • Устройства защиты от грозы и перенапряжений
      Устройства защиты от грозы и перенапряжений
    • Светильники
      Светильники
    Дополнительное оборудование
    • Жесткие диски
      Жесткие диски
    • Карты флэш памяти
      Карты флэш памяти
    • Система контроля обхода Zorio
      Система контроля обхода Zorio
    • Алкотестеры
      Алкотестеры
    • Компьютеры и серверы
      Компьютеры и серверы
    • Коммутационное оборудование
      Коммутационное оборудование
    • Монтажные шкафы и стойки
      Монтажные шкафы и стойки
    • Компьютерные комплектующие
      Компьютерные комплектующие
    • Мониторы
      Мониторы
    Расходные материалы
    • Кабельная продукция
      Кабельная продукция
    • Кабеленесущие системы
      Кабеленесущие системы
    • Разъемы
      Разъемы
    • Крепежные изделия
      Крепежные изделия
    • Распаячные коммутационные коробки
      Распаячные коммутационные коробки
    • Строительные смеси
      Строительные смеси
    Наши услуги
    • Проектирование видеонаблюдения
      Проектирование видеонаблюдения
    • Проектирование домофонии
      Проектирование домофонии
    • Проектирование систем контроля доступа
      Проектирование систем контроля доступа
    • Проектирование автоматизированных парковок
      Проектирование автоматизированных парковок
    • Проектирование платежно-пропускных систем
      Проектирование платежно-пропускных систем
    • Проектирование охранных систем
      Проектирование охранных систем
    • Проектирование автоматики для ворот
      Проектирование автоматики для ворот
    • Монтаж систем видеонаблюдения
      Монтаж систем видеонаблюдения
    • Установка камер видеонаблюдения
      Установка камер видеонаблюдения
    • Монтаж домофонов
      Монтаж домофонов
    • Монтаж систем контроля доступа
      Монтаж систем контроля доступа
    • Монтаж турникетов
      Монтаж турникетов
    • Монтаж электрозамков
      Монтаж электрозамков
    • Монтаж автоматизированных парковок
      Монтаж автоматизированных парковок
    • Монтаж шлагбаумов
      Монтаж шлагбаумов
    • Монтаж платежно-пропускных систем
      Монтаж платежно-пропускных систем
    • Монтаж охранных систем
      Монтаж охранных систем
    • Монтаж автоматики для ворот
      Монтаж автоматики для ворот
    • Монтаж блоков питания
      Монтаж блоков питания
    • Монтаж кабельных трасс
      Монтаж кабельных трасс
    • Обслуживание видеонаблюдения
      Обслуживание видеонаблюдения
    • Обслуживание домофонов
      Обслуживание домофонов
    • Обслуживание систем контроля доступа
      Обслуживание систем контроля доступа
    • Обслуживание турникетов
      Обслуживание турникетов
    • Обслуживание автоматизированных парковок
      Обслуживание автоматизированных парковок
    • Обслуживание шлагбаумов
      Обслуживание шлагбаумов
    • Обслуживание платежно-пропускных систем
      Обслуживание платежно-пропускных систем
    • Обслуживание охранных систем
      Обслуживание охранных систем
    • Обслуживание автоматики для ворот
      Обслуживание автоматики для ворот
    • Обслуживание блоков питания
      Обслуживание блоков питания
    • Ремонт видеонаблюдения
      Ремонт видеонаблюдения
    • Ремонт домофонов
      Ремонт домофонов
    • Ремонт систем контроля доступа
      Ремонт систем контроля доступа
    • Ремонт турникетов
      Ремонт турникетов
    • Ремонт шлагбаумов
      Ремонт шлагбаумов
    • Ремонт охранных систем
      Ремонт охранных систем
    • Дополнительные услуги
      Дополнительные услуги
    Типовые решения
    • IP видеонаблюдение
      IP видеонаблюдение
    • Беспроводное видеонаблюдение
      Беспроводное видеонаблюдение
    • Видеонаблюдение в лифте
      Видеонаблюдение в лифте
    • Доступ по смартфону
      Доступ по смартфону
    • Системы платного доступа в туалет
      Системы платного доступа в туалет
    • Аналоговое видеонаблюдение
      Аналоговое видеонаблюдение
    • Системы видеонаблюдения для магазинов
      Системы видеонаблюдения для магазинов
    • Скрытое видеонаблюдение
      Скрытое видеонаблюдение
    • Видеонаблюдение в подъезде
      Видеонаблюдение в подъезде
    • Уличное видеонаблюдение
      Уличное видеонаблюдение
    • Домофоны с видеонаблюдением
      Домофоны с видеонаблюдением
    • Типовые решения для организации учета рабочего времени
      Типовые решения для организации учета рабочего времени
    • Биометрическая система учета рабочего времени
      Биометрическая система учета рабочего времени
    • Турникеты для проходной
      Турникеты для проходной
    • Турникеты в школах
      Турникеты в школах
    • Турникеты с установкой
      Турникеты с установкой
    • Система контроля доступа в офис
      Система контроля доступа в офис
    • Контроль доступа по карточкам
      Контроль доступа по карточкам
    • Бюро пропусков
      Бюро пропусков
    • Безопасная школа
      Безопасная школа
    • Система контроля доступа в помещение
      Система контроля доступа в помещение
    • Пропускная система на предприятии
      Пропускная система на предприятии
    • Системы видеонаблюдения и контроля доступа
      Системы видеонаблюдения и контроля доступа
    • Биометрические системы контроля доступа
      Биометрические системы контроля доступа
    • Автоматизация парковки
      Автоматизация парковки
    • Системы распознавания авто номеров
      Системы распознавания авто номеров
    • Управление шлагбаумом с телефона
      Управление шлагбаумом с телефона
    • Шлагбаум во дворе многоквартирного дома
      Шлагбаум во дворе многоквартирного дома
    • Платная парковка
      Платная парковка
    • Шлагбаум для парковки
      Шлагбаум для парковки
    • Дистанционное управление воротами
      Дистанционное управление воротами
    • Управление воротами с телефона
      Управление воротами с телефона
    +  ЕЩЕ
      Интемс
      Интемс
      Телефоны
      +7 495 118-38-71
      • +7 495 118-38-71
      Контактная информация
      Москва, Зеленорад, Панфиловский проспект, д.10
      sale@securityrussia.com
      • Вконтакте
      • Twitter
      • YouTube
      • Одноклассники

      HD-TVI от «А» до Я» самый полный обзор, одного из самых популярных форматов в видеонаблюдении

      Главная
      —
      Блог
      —HD-TVI от «А» до Я» самый полный обзор, одного из самых популярных форматов в видеонаблюдении
      HD-TVI от «А» до Я» самый полный обзор, одного из самых популярных форматов в видеонаблюдении

      HD-TVI это не просто хороший способ апгрейдить старую аналоговую систему видеонаблюдения, но и получить не дорогую новую. Единственное, что стоит учитывать, это то что оборудование идет от бренда HikVison, который обладает рядом специфических особенностей. Обо всем этом и не только, самый большой в рунете обзор формата, в котором самым подробным образом разбираем все нюансы практического использования.

      Обоз стандарта HD-TVI нужно начать с общего понимания того какие стандарты на данный момент используются в видеонаблюдении. Их — пять, для удобства мы их сгруппируем по ключевым особенностям.
      •  Старички: CVBS, HD-SDI
      •  Одногруппники: HD-CVI, AHD, HD-TVI
      •  Мажор: IP
      Ниже мы сравним их подробно, пока же остановимся на первом виде видеонаблюдения так называемом аналоговом.
      CVBS - это классическое аналоговое видеонаблюдение, именно на классическом аналоге строились первые системы видеонаблюдения.

      Оглавление

      1. Зачем нужен HD-TVI?
            1.1. Апгрейд аналоговых систем видеонаблюдения
           1.2. Дешевое видеонаблюдение
      2. Что такое стандарт HD-TVI?
           2.1. Преимущества HD-TVI
           2.2. Недостатки HD-TVI
           2.3. Рынки сбыта
      3. Как работает HD-TVI
           3.1. Чипсеты HD-TVI
      4. Сравнение HD-TVI с IP, HD-CVI, HD-SDI, AHD и CVBS
           4.1. HD TVI vs CVBS vs HDSDI
           4.2. HD TVI vs IP
           4.3. HD-TVI vs HD-CVI и AHD
      5. Производители оборудования для видеонаблюдения с чипами HD-TVI
           5.1. Видеокамеры HD-TVI
           5.2. Поворотные HD-TVI видеокамеры
           5.3. Уличные камеры HD-TVI
           5.4. Обзор регистраторов HD-TVI
      6. PoC (Power Over Coax)
      7. Гибридность
           7.1. Гибридные видеорегистраторы
           7.2. Гибридные камеры видеонаблюдения
           7.3. Производители чипов для гибридных камер и видеорегистраторов
      8. Передача аудиосигнала в HD-TVI
      9. Двусторонняя передача данных RS-485 по HD TVI
      10. Выбор кабеля для передачи видеосигнала HD-TVI
      10.1. Передача HD-TVI по коаксиалу
           10.2. Передача HD TVI по витой паре
           10.3. Передача HD-TVI по оптоволокну
      11. Устройства грозозащиты для линий передачи HD TVI
      12. Доступ к просмотру онлайн видеоизображения с камер через интернет
      13. Выводы

      Зачем нужен HD-TVI?

      Апгрейд аналоговых систем видеонаблюдения

      За многолетнюю историю использования аналога были установлены сотни миллионов аналоговых камер.
      И что гораздо важней для этого обзора, сотни миллионов метров коаксиальных кабелей были проложены, чтобы связать камеры с устройствами записи и хранения видеоархива.

      Важным недостатком аналоговых камер было низкое разрешение получаемого изображения. На замену им пришли IP-камеры, которые практически неограниченны по максимальному разрешению. Но IP - это совсем другая топология, другое оборудование, маршрутизаторы, и что важно для целей данного обзора другой тип кабеля (витая пара) для передачи видео сигнала.

      Финансовые вложения на создание новой IP-системы видеонаблюдения это колоссальные деньги. Приличная часть колоссальной суммы, процентов 40 в среднем, приходится на стоимость новой кабельной инфраструктуры.

      И вот тут на сцену и выходят так называемые HDCCTV стандарты — HD-CVI, AHD, HD-TVI. Все они позволяют используя старую кабельную инфраструктуру (коаксиальных кабель) получать изображение высокого качества — HD, FullHD и даже выше.

      То есть по сути HD-TVI позволяет за копейки апгрейдить старую аналоговую систему видеонаблюдения и получить систему с высоким качеством изображения. Для этого всего лишь нужно заменить оконечные устройства - видеокамеры и видеорегистраторы. Причем по сравнению с IP-камерами, камеры HD-TVI стоять в два три раза дешевле.

      Дешевое видеонаблюдение

      И хотя первоначально стандарт HD-TVI появился для целей апгрейда старых аналоговых систем. Дешевые видеокамеры настолько притягательны что на сегодняшний день HD-TVI полноценный конкурент IP-систем. Как минимум в сегменте малых и средних систем видеонаблюдения. Но обо всем по порядку давайте для начала определимся с терминами.

      Что такое стандарт HD-TVI?

      Итак, HD-TVI, это технология транспортного видеоинтерфейса высокой четкости, по английски High Definition Transport Video Interface (HD-TVI), для передачи видеосигнала по стандартному коаксиальному кабелю, разработанная компанией Techpoint.
      В простонародье часто называют «формат HD-TVI» или «стандарт HD-TVI» смысловых отличий между этими понятиями нет.

      Компания, Techpoint была основана в 2012 году бывшим руководителем компании Techwell, крупного производителя полупроводников, в Сан-Хосе, Калифорния. На конец 2018 года Techpoint имеет офисы в США, Японии и Китае и производства в 5 странах (Япония, Китай, США, Корея и Тайвань).

      Акции компании размещены на токийской бирже.

      В 2013 году, после приобретения компании SDI Conexant, Techpoint вышла на рынок HD-телевизионных систем с устройствами HD-SDI, но технические особенности HD-SDI оказались бесперспективны для рынка видеонаблюдения. Поэтому в 2014 году они разработали формат HD-TVI, и начали производить чипсеты для него, которые используются в приемниках для видеорегистраторов и передатчиках для видеокамер.

      В большом количестве русскоязычных источников можно встретить информацию о том что  HD-TVI открытый стандарт. Как правило авторы преподносят это как преимущество, и не затрудняют себя объяснением что это сакральная фраза означает.
      Не претендуя на лавры разрушителей легенд, этот миф я пожалуй разрушу.

      Вся открытость HD-TVI сводится к тому что вы можете приобрести чипсеты у компании Techpoint и вместе с чипсетом вы приобретаете лицензию на стандарт передачи данных. Далее вы эти чипсеты используете для производства камер и видеорегистраторов уже под своим брендом. Видимо миф об открытости появился по аналогии со стандартом HD-CVI, который разработан компанией Dahua, которая не продает чипсеты, а продает только камеры и видеорегистраторы c этими чипсетами. То есть вы не можете приобрести чипсеты HD-CVI, можете только оборудование с этими чипсетами. Эта особенность безусловно никак не превращает проприетарный стандарт HD-TVI в открытый.

      С момента появления стандарта HD-TVI компании Techpoint задают вопросы будет ли она продавать лицензию, чтобы другие производители чипсетов могли производить уже свои чипсеты стандарта HD-TVI. До настоящего времени Techpoint не заявляли о продаже лицензии.

      Самый известный клиент Techpoint, который успешно продвигает HD-TVI устройства это, безусловно, Hikvision. Причем ситуация даже немного комична, даже профессионалы этого рынка не вспомнят клиента №2 или №3. Поэтому в сознании большинства HD-TVI неразрывно связан с HikVision. Что не так юридически, но фактически это верно, откажись HikVision от продаж оборудования HD-TVI он исчезнет с рынков в туже секунду.

      Поэтому, разбирать как это все устроено будем преимущественно на примере оборудования HikVision, которые под это дело создали линейку устройств Turbo HD.

      Turbo HD - возможно не просто очередной маркетинговый термин, HikVision уже попал под запрет от правительства США на продажу своей продукции американским государственным учреждениям.

      И вполне можно говорить о рисках попасть под полный бан, как например Huawei и тогда Techpoint, а вы помните что это американская компания, не сможет продавать свои чипы HIkVision. Возможно Turbo HD нужен именно на этот случай.

      Так как похоже HIkVision подстелил соломки, Hisilicon китайский производитель чипсетов уже выпускает чипсеты с поддержкой всех HD стандартов — HD-TVI, HD-CVI и AHD. Что бы убедиться в этом можете изучить, например, документацию на Hi3521A. И даже не только их выпускает, но и уже достаточно успешно реализует. Так что похоже вопрос лицензирования стандарта HD-TVI для других производителей был решен положительно.

      Преимущества HD-TVI

      •  Передача несжатого изображения высокого разрешения 1080p (1920x1080) или 720p (1280x720).
      •  Стоимость системы HD-TVI ниже IP.
      •  Отсутствие задержек изображения, присущих IP системам. Особенно актуально при работе с PTZ камерами.
      •  Надежность, простота монтажа, легкий переход к видеокамерам высокого разрешения. Не нужно переучивать персонал.
      •  Гибридность. Регистраторы HD-TVI поддерживают работу и с камерами CVBS и с IP и с HD TVI.
      •  Передача видеопотока на расстояние до 500м для коаксиального кабеля категории RG-6.
      •  Управление и питание по коаксиалу.

      Недостатки HD-TVI

      •  К недостаткам HD TVI можно отнести отсутствие возможности прямого сетевого доступа к каждому элементу видеосистемы. И зависимость работоспособности системы от регистратора.
      •  Требуется дополнительная защита линии от помех при использовании коаксиальной линии.
      •  Ограниченная поддержка современной видеоаналитики
      •  Ухудшение качества сигнала с ростом длины кабельной линии, IP сигнал вы можете передать хоть на Марс в том же качестве в котором он получен с камеры.
      •  Ограниченность максимального разрешения
      •  Только один крупный производитель поддерживает HD-TVI, если он откажется от поддержки этого формата он исчезнет с рынка
      •  Плохая кибербезопасность
      •  Новые форматы аналогового HD видео не поддерживаются такими штуками из прошлого, как матричные коммутаторы и мониторы, на которые можно было вывести композитный видеосигнал напрямую с камеры CVBS.
      Также следует сказать, что большинство крупнейших брендов в мире не поддерживают аналог HD. Например, Avigilon, Axis, Canon, Bosch, Panasonic, Pelco, Sony - не поддерживают аналоговый HD и не используют ни один из аналоговых форматов. Конечно это ограничивает распространение аналогового HD на рынке. Поддержку аналогового HD возглавляют китайские и некоторые корейские бренды, которые являются сильнейшими на низком и среднем уровнях рынка, хотя и не пользуются таким большим признанием среди покупателей, как западные и японские бренды.

      Рынки сбыта

      Выбор формата для видеонаблюдения вопрос важный, поэтому на мой взгляд не лишним будем дать возможность посмотреть на HD-TVI через призму рынков сбыта. Основные рынки для оборудования с чипами HD-TVI это развивающиеся рынки. Основной продавец китайская компания HikVision. В контексте этих двух фактов любопытно что в самом китае HD-TVI почти не продается. Так их кабельная инфраструктура заточена на IP. А старых коаксиальных линий для аналогового видеонаблюдения, которые можно было бы обновить с использованием HD-TVI у них практически нет.

      Так же HD-TVI практически не продается в США, что тоже достаточно показательно, так как США самый большой, а значит и самый привлекательный рынок для любого производителя поставляющего свою продукцию на экспорт.

      Как работает HD-TVI

      HD-TVI наследник стандарта HD-SDI. Стандарт SDI позволил решить задачу передачи цифровых видеоданных, как без цифро-аналоговых и аналого-цифровых преобразований, так и без многократных сжатий и распаковок, максимально сохранив при этом преемственность коммуникаций (как коаксиальных, так и оптоволоконных) и аппаратных комплексов. Многие компоненты, такие, как обычные и матричные коммутаторы, усилители-распределители и пр., применявшиеся в аналоговом ТВ, при условии определенного запаса по полосе частот с успехом работают с сигналами SDI.

      Недостатком формата HD SDI в первую очередь стала зависимость качества сигнала от длины кабельной линии и требовательность к качеству самого кабеля (не ниже категории RG-6).


      Зависимость формата HD-SDI от длины кабельной линии.

      Поэтому несколько компаний почти одновременно разработали свои форматы передачи видео высокого разрешения по коаксиальному кабелю: Techpoint со своим форматом HD-TVI, Dahua с форматом HD-CVI и компания Nextchip с форматом AHD.


      Принцип работы HD TVI-устройств.

      На стороне камеры через ее объектив свет попадает на сенсор матрицы, а с матрицы в цифровой процессор обработки сигналов (ISP - Image Sensor Processor), далее сигнал преобразуется при помощи HD-TVI передатчика и поступает в линию передачи. YUV - это цветовая модель видеосигнала, где Y — яркостная составляющая; U и V — цветоразностные составляющие. На стороне приемника видеопоток преобразуется при помощи HD TVI  приемника и поступает на цифровой сигнальный процессор (DSP - Digital Signal Processor) для оцифровки.

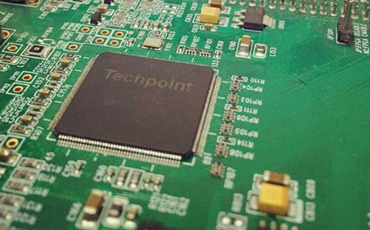

      Чипсеты HD-TVI

      С одной стороны это достаточно скучный раздел, а с другой важный так как, только оборудование с перечисленными чипсетами можно называть HD-TVI, все остальное это оборудование работающее в формате HD-TVI в режиме совместимости.

      Но то что совместимость есть, это не означает что она идеальная,  и вас вполне могут ждать неприятности в виде того, что видеосигнал вы получите, но, например, не будет поддерживается максимально разрешение видеокамеры или ограничения по скорости потока или нет поддержки управления камерой другого формата.

      Ситуация осложняется еще и тем что HikVision основной двигатель HD-TVI не указывает в своих паспортах какие чипсеты он использует.

      HD TVI 2.0

      В 2015 году Techpoint анонсировали спецификацию формата HD-TVI 2.0. Чипсеты HD-TVI 2.0 умели передавать и принимать видеосигнал с матрицы разрешением 2 Мп.

      Чипсеты HD-TVI 2.0 для приемника:
      •  TP2823: 4-канальный приемник 720P с поддержкой 960H
      •  TP2824: 4-канальный приемник 1080P с поддержкой 960H
      •  TP2802: 4-канальный приемник 1080P
      •  TP9801: 1-канальный приемник 1080P / 720P
      Чипсеты HD TVI 2.0 для передатчиков:
      •  TP2801: передатчик 1080P, поддерживающий 1080P30 / 25 и 720P60 / 50
      •  TP2803: передатчик 720P, поддерживающий 720P30 / 25

      HD TVI 3.0

      По сравнению с предыдущим поколением чипсетов тут появляется поддержка 3-8 мегапиксельных матриц, но со скоростью видеопотока до 15 кадров в секунду.

      Чипсеты Techpoint HD-TVI 3.0, включая TP2833 и TP2823C, поддерживают «универсальную совместимость» с форматами HD-TVI, CVI и AHD на расстоянии более 500 метров по кабелю для видео 720P и 1080P.

      Чипсеты HD TVI 3.0 для приемника:
      •  TP2833: 4-канальный мультистандартный приемник 1080P/720P/960H с поддержкой 2 x BT.656 выходов
      •  TP2834: 4-канальный мультистандартный приемник 1080P/720P/960H с поддержкой 4 x BT.656 выходов
      •  TP2853: 4-канальный 3 - 8 мегаписксельный приемник с поддержкой 2 x BT.656 выходов
      Чипсеты HD TVI 3.0 для передатчика:
      •  TP2910: 3-8 мегапиксельный передатчик с поддержкой HD-TVI

      HD TVI 4.0

      Поколение 4.0 дает возможность полной поддержки 3 Мп на скорости 30 кадров в секунду, 8 Мп до 15 кадров в секунду.

      Чипсеты HD TVI 4.0 для приемников:
      •  TP2828: 4-канальный мультистандартный 3 - 8-мегапиксельный приемник с поддержкой 2 x BT.656 выходов
      •  TP2829: 4-канальный мультистандартный 4-мегапиксельный приемник реального времени с 4xBT.656 выходом
      Чипсеты HD TVI 4.0 для передатчиков:
      •  TP2912: 1–8-мегапиксельный передатчик HD-TVI
      •  TP3801: процессор обработки изображений 720P с передатчиком HD-TVI
      •  TP3803: 3-мегапиксельный / 1080P процессор обработки изображений с передатчиком HD-TVI
      •  TP3805: 5-мегапиксельный процессор обработки изображения с HD-TVI-передатчиком
      •  TP3808: 8-мегапиксельный процессор обработки изображений с HD-TVI-передатчиком

      HD TVI 5.0

      Techpoint пока только анонсировал выпуск чипсетов HD-TVI 5.0 на выставке ISC West, которая проходила в Лас-Вегасе с 9 по 12 апреля 2019 года. Заявлена поддержка 4К на низкой скорости, а также передача звука по коаксиальной линии.

      Сравнение HD-TVI с IP, HD-CVI, HD-SDI, AHD и CVBS

      HD-TVI всего лишь один из форматов и безусловно рассматривая его нельзя обойти стороной такой вопрос недостатков и преимуществ по сравнению с форматами конкурентами. Конкурентов мы разобьем на три группы:
      •  Старички CVBS, HDSDI
      •  Одногруппники: HDCVI, AHD
      •  Мажор: IP

      HD-TVI vs CVBS vs HDSDI

      Здесь все просто и даже немного скучно. Глобально CVBS и HD-SDI мертвы. И этот факт даже полноценными конкурентами их считать не позволит. Оборудование CVBS, HD-SDI почти не продается и почти никем не поддерживается.
      Если в двух-трех словах то проблемы этих двух форматов, высокая чувствительность к помехам, низкое разрешение, в случае с HD-SDI еще и высоки требования к качеству кабеля.

      HD-TVI vs IP

      Еще не так давно, на полном серьезе рассматривать HD-TVI как конкурента IP системам видеонаблюдения на полном серьезе никто бы не стал. Но низкая цена HD-TVI оказалось настолько мощным преимуществом что похоже ситуация медленно но верно меняется. Тем более что функционал HD-TVI оборудования становится все богаче и я не удивлюсь, если в таких экономически процветающих державах как Россия, HD-TVI

      Цена
      Если у вас есть уже аналоговая система, то HD-TVI это - возможность использовать её кабельные трассы и это катастрофически дешевле чем тянуть новые линии под IP.

      В случае, если речь идет о создании новой, то в пользу HD-TVI можно зачесть то, что камеры и регистраторы HD TVI обойдутся на 30% - 50% дешевле, чем IP. И это тоже победа.

      Причина по который цены столь разные у HD-TVI и IP это кодирование или сжатие сигнала. В случае с IP упаковка видео происходит в камере (кодеками H.264, H.265, mpeg, H.264+, H.265+), для того чтобы сигнал соответствовал пропускной способности сети, а в случае камер высокого разрешения, это критично. Соответственно камера должна быть оснащена вычислительной мощностью на аппаратном уровне, для выполнения подобной операции, что сказывается на ее стоимости. В HD-TVI системах кодирование выполняется регистратором, а камера передает несжатый видеопоток на порт регистратора.

      Питание
      Одним из больших преимуществ IP-камер был Power over Ethernet (PoE), которая позволяет использовать вместо нескольких кабелей для видео и для питания, один сетевой кабель и получать питание от маршрутизатора.
      •  IP-камеры с PoE — цена от 3840 рублей
      Аналогичная функция Power over Coax для аналогового HD позволила использовать только коаксиальный кабель, отключить внешние источники питания видеокамер и сократить время монтажа.
      •  HD-TVI камеры с PoC — цена от 6790 рублей
      Plug&play
      Монтаж и настройка. Безусловное преимущество HD-TVI, унаследованное от старых аналоговых систем, это, так называемый, plug&play или подключил-и-работает. Вы не можете достать IP-камеру из коробки, подключить ее к сети и получить изображение на сервере или регистраторе, потому что вам надо ее настроить, присвоить ей IP-адрес сети, установить пароли, выбрать протокол подключения и т.д.

      А в случае с HD TVI - можете. В условиях модернизации аналоговой системы видеонаблюдения, новая HD TVI камера вешается на старый кронштейн и подключается к старым проводам, на это способен даже не очень квалифицированный инженер. Для монтажа IP-системы вам потребуется дополнительно сетевой специалист.

      Хотя безусловное не значит исключительное, IP-камеры IDIS так же не требуют никакой предварительной настройки, каждая из них автоматически определяется в системе и будет готова к работе благодаря уникальной технологии DirectIP.
      •  IP-камеры IDIS с поддержкой протокола DirectIP — цена от 9900 рублей
      Видеоаналитика
      Какую видеоаналитику может предложить HD-TVI?
      Есть функции, которые реализованы на борту видеокамеры, а есть те, что может выполнять видеорегистратор. В видеокамерах, в основном, реализованы функции детектора движения и маскирования. Маскирование - это наложение маски на кадр, где не должен срабатывать датчик движения.

      Hikvision в своих видеорегистраторах реализует функции:
      •  Обнаружения лиц, функция, которая позволяет фиксировать появление лиц в кадре и реализовывать различные тревожные сценарии.
      •  SMD (Smart Motion Detection), умный детектор движения не только фиксирует движение объекта в кадре, но и размер объекта, подсчет объектов и направление движения (регистраторы серий DS-7300/8100/9000HUHI-F/N).
      •  Обнаружение вторжения/ пересечения линии, также доступна реализация тревожного сценария (регистраторы серий DS-7300/8100/9000HUHI-F/N).
      •  Диагностика качества видео, например, размытого изображения или нарушение яркости/цветности.
      •  Детектор сбоев.
      •  Регистраторы DS-7300/8100/9000HUHI-F/N серий поддерживают RAID0, RAID1, RAID5, RAID 6 и RAID10 схемы хранения, и схема может быть включена или отключена требованию. Может быть настроено 16 массивов.
      •  Адаптивный поиск по архиву (создание меток, поиск по меткам).
      Но следует учесть, что данные функции могут быть реализованы в полном объеме не на всех каналах.

      Видеоаналитика на видеорегистраторах выводит формат HD-TVI в ранг серьезных конкурентов IP.
      Но все таки не стоит забывать что глобальная тенденция сводится к тому что видеоаналитика будет выполнятся на оконечном устройства, в данном случае IP-камере. Что конечно является серьезнейшим преимуществом IP.
      К стати у нас на сайте есть серьезнейший обзор всех возможностей видеоаналитики.

      Разрешение
      Кажется что IP начинает и выигрывает, но мулька заключается в том что для решения большинства задач, разрешения HD-TVI камер будет достаточно. Что несколько нивелирует значение этого преимущества особенно в контексте цены.
      •  IP-камеры с разрешением 20 Мп — цена от 199 597 рублей
      •  HD-TVI -камеры с разрешением 8 Мп — цена от 13 990 рублей


      Сводная таблица сравнения HD-TVI и IP

      HD-TVI vs HD-CVI и AHD

      Три этих одногруппника в сущности друг от друга отличаются мало. Их всех можно достаточно успешно применить для модернизации существующей аналоговой системы видеонаблюдения. И новую систему собрать тоже выйдет дешевле чем на IP.

      HD-CVI единственный из всех умеет передавать аудио по одному кабелю с данными и это конечно победа с точки зрения совершенствования технологии, но с точки зрения практической нельзя сказать что это прям преимущество. Так как запись аудио можно обеспечить дополнительным кабелем что не намного сложнее.

      HD-TVI и HD-CVI привязаны к HikVision и Dahua соответственно, и та и другая компания имеют шанс накрыться медным тазом благодаря усилиям США, и если это произойдет то HD-TVI и HD-CVI всего скорее накроются тем же тазом. В общем это некоторые риски о которых вам следует знать.

      AHD единственный которому не грозят санкции, и единственный которому не недоступна возможность передачи питания по коаксиалу (PoC).

      Сводная таблица сравнения HD-TVI vs HD-CVI и AHD

      Производители оборудования для видеонаблюдения с чипами HD-TVI

      Главный производитель оборудования для видеонаблюдения с чипсетами HD-TVI это компания Hangzhou Hikvision Digital Technology Co. Ltd. На российском рынке оборудование с чипсетами HD-TVI компания HikVision предлагает с линейкой Turbo HD.
      Второй бренд представляющий HD-TVI это HiWatch, это бюджетный бренд компании HikVision, т.е. это все один и тот же производитель.

      Производитель сильно номер два и к тому же более дорогой, южнокорейский вендор - IDIS. Позиционирующий свое оборудование как готовое комплексное решение для систем безопасности. Несмотря на то, что HD-TVI позиционируется как «дешевое» видеонаблюдение, там есть приятные фишечки, которые не могут не радовать, типа подсветки EXIR, расширенной поддержки аппаратных средств аналитики, PoC и UTC, техническая и информационная поддержка своих продуктов в России и прочее.

      Камеры видеонаблюдения HD-TVI

      Когда мы говорим в общем про камеры видеонаблюдения HD-TVI мы говорим про одного злого китайского монстра HikVision и немного, можно сказать для красоты корейского производителя IDIS.
      •  Камеры видеонаблюдения HD-TVI — цена от 1 485 рублей
      В модельном ряду камер HD-TVI присутствуют камеры с разрешениями 1 Мп, 2 Мп, 3 Мп, 5 Мп и 8 Мп. Соответственно, камеры есть статичные и поворотные (PTZ), внутреннего исполнения и уличного, различаются по разрешению матрицы, дальности ИК-подсветки и дополнительным функциям на борту.
      •  Камеры HD-TVI HiWatch — цена от 1 485 рублей
      •  Камеры HD-TVI HikVision — цена от 3 270 рублей
      •  Камеры HD-TVI IDIS — цена от 10 530 рублей
      HD-TVI видеокамеры Hikvision, как правило, имеют  матрицу ⅓ Progressive Scan CMOS, где ⅓ - это ее физический размер от дюйма. Вообще, размер матрицы влияет на цену камеры прямо пропорционально, чем больше размер, тем выше цена. Видеокамера с физическим размером матрицы ½” будет стоить дороже, чем видеокамера с матрицей ⅓’’.
      Причем если у вас две видеокамеры с одинаковым физическим размером матрицы, но разным количеством пикселей, то совсем не факт, что изображение с видеокамеры с большим количеством пикселей будет лучше. Скорее всего, оно выиграет в детализации при хороших условиях, но будет шумным в темное время суток, поэтому еще не стоит гнаться за количеством пикселей.

      У камеры может быть объектив постоянного фокусного расстояния или вариофокальный, в котором фокусное расстояние изменяется механически вручную, но центры кадров для разных фокусных расстояний находятся в одной точке, или трансфокаторный объектив (например, в поворотной видеокамере), когда фокусное расстояние изменяется электронно-механическим приводом внутри него, т.е. удаленно. Это тоже влияет на цену камеры.

      Угол обзора видеокамеры в зависимости от фокусного расстояния объектива и разрешения матрицы.

      В HD-TVI видеокамерах, как и в IP видеокамерах, реализована аппаратная аналитика. В OSD меню камеры можно увидеть такие параметры: AGC, WDR, BLC, 3D DNR, маскирование, и прочее.

      AGC - Automatic Gain Control или автоматическое усиление отношения сигнал/шум в видеокамере, это процесс стабилизации амплитуды видеосигнала на выходе видеокамеры.

      BLC - компенсация встречной засветки. При включении этой функции происходит повышение уровня экспозиции для всего изображения. Выигрывает детализация темных участков кадра, но происходит высветление светлых участков.

      Пример видеозаписи камеры Hikvision с технологией BLC




        Исходное изображение.                                                                                                    Использование функции BLC.

      WDR - аппаратный расширенный динамический диапазон. Объединяет длинные и короткие экспозиции в одном кадре. Для компенсации засветленных и затемненных участков кадра.
      •  Камеры HD-TVI HiWatch с WDR — цена от 3 730 рублей
      •  Камеры HD-TVI HikVision с WDR — цена от 3 270 рублей

      Пример видеозаписи с включенным и выключенным WDR

      DWDR - тот же расширенный динамический диапазон, только реализованный не аппаратно, а программно. Может ухудшать качество изображения, в отличие от аппаратного.

      3D DNR - 3D шумоподавление.
      Снижает до минимума уровень шума, который возникает на участках видео в условиях низкой освещенности. Подавление шумов происходит за счет сравнения кадров и обработки каждого из них несколько раз, а не один как в предыдущей версии DNR. 3D DNR может быть использовано для повышения качества изображения и сохранения пропускной способности, тем самым снижая ее размер.

      Пример видеозаписи с камеры HikVision с технологией 3D DNR (3D Digital Noise Reduction)

      Датчик движения - использование датчика движения видеокамеры для записи видеопотока.

      Маскирование - настройка маски кадра, где не требуется срабатывание датчика движения для записи видеопотока.

      EXIR подсветка
      Подсветка в видеокамерах HikVision бывает 2х типов: IR и EXIR. IR - обычная инфракрасная подсветка, реализованная при помощи диодов, расположенных вокруг объектива видеокамеры. EXIR или Extra IR  - новое решение в сфере инфракрасных технологий, где используется светоизлучающий элемент на базе тонкопленочных кристаллов и прямоугольной рассеивающей линзы, это делает подсветку более равномерной по всему кадру. Еще подсветка EXIR отличается от подсветки IR более высокой мощностью излучения - до 1050 мВт, тогда как стандартная IR подсветка - 750 мВт, соответственно, дальность IR подсветки - до 80 метров, а EXIR - до 300 метров.
      • Камеры HD-TVI HiWatch с EXIR подсветкой — цена от 3 290 рублей
      •  Камера HD-TVI HikVision с EXIR подсветкой — цена от 3 270 рублей

      Поворотные HD-TVI видеокамеры

      PTZ-видеокамера (Pan-Tilt-Zoom - аббревиатура от: панорамирование, наклон, приближение) определенно дороже, чем статичная видеокамера внутреннего или наружного исполнения, за счет сложного роботизированного поворотного механизма и управления объективом.
      •  Поворотные HD-TVI видеокамеры — цена от 29 690 рублей

      Уличные камеры HD-TVI

      С учетом что максимальная дальность передачи у HD-TVI достигает 500 метров особенно привлекательным становится их использование для разных задач уличного видеонаблюдения. Ведь часто именно на улице длины кабельных трасс самые протяженные. Удобно, если объект имеет несколько строений или протяженный периметр.
      •  Уличные камеры HD-TVI — цена от 1590 рублей
      Второй момент заключается в том, что если мы будем использовать IP-камеры с их максимальной дальностью до 100 метров, нам придется использовать коммутационное оборудование для усиления сигнала, и монтажные шкафы для того чтобы это оборудование разместить. Что еще больше увеличит стоимость системы видеонаблюдения.

      Обзор регистраторов HD-TVI

      Вот тут таблицы с характеристиками THD видеорегистраторов Hikvision. Регистраторы отличаются не только количеством видеокамер, которые можно подключить, но и скоростью видеопотока на каждом канале для камер разного разрешения.
      Как правило, видеокамеры с разрешением больше 2 Мп (4-5-8 Мп) поддерживаются со скоростью максимум 15 кадров в секунду.

      4-канальные HD-TVI видеорегистраторы:
      •  HD-TVI видеорегистраторы HikVision — цена от 8 590 рублей
      •  Гибридные HD-TVI видеорегистраторы HiWatch — цена от 4 390 рублей
      •  HD-TVI видеорегистраторы IDIS — цена от 18 300 рублей
      8-канальные HD-TVI видеорегистраторы:
      •  HD-TVI видеорегистраторы HikVision — цена от 12 990 рублей
      •  Гибридные HD-TVI видеорегистраторы HiWatch — цена от 7 030 рублей
      •  HD-TVI видеорегистраторы IDIS — цена от  23 990 рублей
      16-канальные HD-TVI видеорегистраторы:
      •  HD-TVI видеорегистраторы HikVision — цена от 24 990 рублей
      •  ГибридныеHD-TVI видеорегистраторы HiWatch — цена от 13 190 рублей
      •  HD-TVI видеорегистраторы IDIS — цена от 101 000 рублей
      Более дорогие видеорегистраторы IDIS поддерживают  резервирование жестких дисков или RAID-массив.
      •  HD-TVI видеорегистраторы IDIS с поддержкой RAID1 — цена от 101 000 рублей
      Жесткие диски для видерегистраторов
      Жесткие диски никогда не идут в комплекте к видеорегистратору. Их всегда нужно приобретать отдельно. В этом есть большой смысл так как, необходимая емкость жесткого диска рассчитывается, индивидуально под вашу интенсивность движения в кадре, количество видеокамер и, конечно, их разрешение. Рассчитать емкость жесткого диска с помощью специального калькулятора можно здесь.
      •  Жесткие диски для видеонаблюдения — цена от 4818 рублей
      Еще момент с жесткими дисками заключается в том что, видеорегистраторы рассчитаны на круглосуточный режим работы и записи, соответственно обычные жесткие диски для офисных решений не подойдут (ну, или подойдут, но не надолго).

      PoC (Power Over Coax) - питание по коаксиальному кабелю

      Технология PoC, поддерживает одновременную передачу питания и аналогового видеосигнала высокого разрешения по коаксиальному кабелю на расстоянии до 200 метров. Что позволяет избавиться от лишних кабелей, розеток и блоков.
      HikVision анонсировали функцию PoC в 2016 году и в 2017 начали разработки. А в 2018 году Hikvision выпустили несколько моделей камер с питанием через коаксиальный кабель (PoC) и видеорегистраторы, поддерживающие эту функцию.
      •  HD-TVI камеры с поддержкой PoC — цена от 6 790 рублей
      •  HD-TVI видеорегистраторы с поддержкой PoC — цена от 23 490 рублей
      Управление PoC осуществляется через интерфейс видеорегистратора, можно включить и выключить питание для каждого канала.
      Система питания PoC пока не стандартизирована, как следствие, отсутствует совместимость между решениями, предлагаемыми разными производителями.


      Реализация функции PoC

      Дальность передачи питания через коаксиальные кабели разных типов ( в метрах).

      Гибридность

      Здесь опять нужно внести ясность относительно терминологии, когда разговор заходить о «гибридности» часто можно слышать термин синоним «мультиформатность». Между этими двумя терминами нет никакой разницы. И означают они возможность одного устройства работать в разных форматах в случае с камерами, или с разными форматами в случае с видеорегистраторами.

      Гибридные видеорегистраторы

      На сегодняшний день практически все вендоры, выпускающие оборудование аналогового HD формата заявляют о гибридности своих регистраторов. Теоретически это означает, что к HD-TVI видеорегистратору вы можете подключить не только HD-TVI видеокамеру, но и IP, AHD и HD-CVI. Конечно не к каждому, а только к гибридному, т.е. тому у которого это заявлено в характеристиках.
      •  Гибридные видеорегистраторы — цена от 4 390 рублей
      Но на практике вас могут ждать неприятности в виде того, что видеосигнал вы получите, но на стороннее оборудование могут действовать ограничения, например, не поддерживается полное разрешение видеокамеры или ограничения по скорости потока или нет поддержки управления камерой другого формата. Поэтому все таки лучше придерживаться правила что HD-TVI камеру нужно подключать к HD-TVI видеорегистраторы.

      Это не касается старых аналоговых (CVBS) камер, их поддержка является полной. И это делает HD-TVI отличным вариантом для модернизации аналоговых систем видеонаблюдения.

      Пример построения гибридной системы на базе THD видеорегистратора HikVision DS-7208HUHI-F2/N.

      Гибридные камеры видеонаблюдения

      Кроме видеорегистраторов, производители выпускают гибридные видеокамеры способные по одному видеовыходу передавать видеопоток в нескольких форматах HD-TVI, AHD, HD-CVI, CVBS (NTSC или композитный PAL, BNC), не одновременно, конечно, а при помощи переключателя форматов.
      •  Гибридные камеры видеонаблюдения — цена от 1 485 рублей
      По тем же причинам что HD-TVI камеры, особым спросом пользуются уличные гибридные камеры. На всякий случай причина эта - дальность передачи данных - до 500 метров.
      •  Уличные мультиформатные (гибридные) видеокамеры — цена от 1 590 рублей

      Производители чипов для гибридных камер и видеорегистраторов

      И так чипсеты для HD-TVI производит Techpoint, чипсеты для HD-СVI производит Dahua, чипсеты для AHD производит Nextchip.

      Однако учитывая множество факторов о которых я писал выше на данный момент на рынке появились другие производители мультиформатных чипсетов, поддерживающих все форматы передачи видео — HD TVI, HD CVI, AHD и CVBS.

      Самый крупный и известный из них китайский производитель микропроцессоров Hisilicon, предлагает решения, в которых реализована поддержка всех стандартов, например чипсеты Hi3521DV100, Hi3531DV100 для видеорегистраторов и другие

      А учитывая привычку китайских производителей не указывать производителя чипсета в паспорте на изделие, в данный момент особенно трудно определить что чипсет стоит в том изделие которое вы купили. А зачастую именно от этого будет зависеть качество видеосигнала.

      Передача аудиосигнала в HD-TVI

      Передача аудиосигнала по отдельному аудиокабелю

      Для использования этого метода, вам потребуется специальный кабель для передачи аудиосигнала под разъем RCA. Со встроенного в видеокамеру микрофона звук передается в моно-режиме, т.е. всего 1 канал, поэтому видеокамеры оснащены 1 выходом RCA, так же как и видеорегистратор имеет 1 аудиовход RCA на канал ( в целом аудиовходов у видеорегистратора может быть и больше).


      Разъем RCA (тюльпан)

      Разъем RCA в народе называется “тюльпан”, стандартный разъем для передачи композитного сигнала.Для передачи звука можно использовать любой медный кабель, например витую пару категории 5 и выше. Есть специальные акустические кабеля, которые используются в профессиональных акустических системах для соединения оборудования, например, колонок и усилителей. Это та же самая пара медных проводников в изоляции, правда уже не витая, и сечение 1 жилы может быть от 0.25 мм2 и больше.
      •  Кабели для передачи аудиосигнала — цена от 6 рублей за метр
      •  Разъемы для подключения кабеля — цена от 15 рублей
      Если регистратор оснащен аудиовходом, то можно и приобрести микрофон отдельно. Размещение микрофона отдельно от камеры имеет большой смысл т.к. сцена на которую ориентирована камера, находится всегда на каком то удалении от камеры. И отдельный микрофон можно разместить в непосредственной близости от сцены, т.е. ближе к источнику звука.
      Для отдельной передачи звука нужен активный микрофон (это значит для него нужно подвести питание) с шумоподавлением и защитой от помех.
      •  Камеры HD-TVI со встроенным микрофоном — цена от 2 090 рублей
      •  Микрофоны для видеонаблюдения — цена от 410 рублей

      Передача аудиосигнала по коаксиальному кабелю - AoC (Audio over Coaxial)

      Интерфейс HD-TVI поддерживание передачу звука по коаксиальной линии, название этой технологии — AoC (Audio over Coaxial)
      Технология AoC (Audio over Coaxial) позволяет передавать аудиосигнал по коаксиальному кабелю вместе с видеосигналом без необходимости подключения отдельного микрофонного аудиокабеля. Решение упрощает запись и передачу аудио в системах видеонаблюдения, а также не требует дополнительных расходов на монтаж микрофона, так как AoC-камеры HikVision и HiWatch уже им оснащены.

      Одним из преимуществ технологии AoC является возможность записи звука со всех камер в системе, так как количество аудиоканалов записи соответствует количеству видеоканалов регистратора. Решение не ограничивает применение внешних микрофонов – при наличии аудиовхода можно дополнительно использовать микрофонный кабель. Все обновленные регистраторы HiWatch Q- и U-серии оснащены аудиовходами для традиционного подключения внешнего аудиооборудования.

      Дальность передачи аудиосигнала соответствует дальности передачи видеосигнала. Например, при использовании кабеля типа RG6 с 2 Мп камерой с технологией AoC максимальная дальность составит 600 метров.

      Активация и настройка осуществляется через OSD-меню камеры с технологией AoC и в регистраторе. По умолчанию в AoC-камерах HiWatch технология включена. В регистраторе можно выбрать тип записи звука – по технологии AoC или через аудиовход регистратора.
      В линейке HiWatch доступны 2 и 5 Мп камеры видеонаблюдения с технологией AoC для установки в помещении и на улице. С их помощью оператор системы получает полную информацию о ситуации на охраняемом объекте: как видеоизображение, так и аудиоданные. Технология AoC уже доступна в обновленных моделях регистраторов Q- и U-серии с индексом A, при этом стоимость оборудования не изменилась.
      •  HD-TVI-камеры с технологией AoC — цена от 2 850 рублей
      •  HD-TVI-регистраторы с технологией AoC — цена от 7 140 рублей

      Двусторонняя передача данных RS-485 по HD TVI

      Кроме функции PoC (Power Over Coax) в HD-TVI реализован дополнительный  интерфейс управления UTC control (Up The Coax control), то есть управление поворотными PTZ камерами осуществляется по коаксиальному кабелю (другие названия этого протокола: Hikvision-C и Coaxitron). UTC control позволяет передавать команды управления поворотными PTZ камерами (а также управление OSD-меню, обновлением прошивки камеры) по коаксиальному кабелю, через который идет сигнал от камеры до регистратора, при этом расстояние передачи таких сигналов ограничено 300 метрами при использовании кабеля не хуже RG-59.
      •  HD-TVI камеры видеонаблюдения c PTZ — цена от 29 690 рублей
      Если видеокамеры это устройства которые принимают сигнал управления, то понятно что нужны устройства которые будут этот сигнал отдавать. Отдавать из особо некому кроме видеорегистраторов.
      •  HD-TVI видеорегистраторы для PTZ камер — цена от 6 890 рублей
      В линейке Hikvision поддержка управления по коаксиальному кабелю реализована в моделях регистраторов HQHI-Kx и HUHI-Kx.

      Выбор кабеля для передачи видеосигнала HD-TVI

      В принципе, для передачи видеопотока формата HD-TVI действуют те же требования к кабельной линии, что и для других аналоговых сигналов. Кабельная линия должны быть спроектирована таким образом, как будто источник сигнала подсоединен к приемнику напрямую. Иначе говоря, в идеале вы должны передать сигнал без потерь ( ну, или постараться его восстановить).

      Длина кабельной линии — важный фактор влияющий на качество изображения, чем она длиннее, тем более неблагоприятное воздействие она оказывает на передаваемый сигнал, по другому быть не может.

      Передача HD-TVI по коаксиалу

      Коаксиальный кабель — это основной вид кабеля для передачи видеосигнала в HD-TVI системах видеонаблюдения. Кроме конкретно коаксиальных кабелей часто используются специальные комбинированные кабели для видеонаблюдения которые состоят из коаксиального кабеля + две жилы питания в одной оплетке.

      Коаксиальный кабель марки RG-59/U


      Часть кабеля RG-59 с зачищенным концом. А - Внешняя пластиковая оболочка, В - Медная оплетка, С - Внутренний диэлектрический изолятор

      В - Медный сердечник (иногда твердый сердечник) Российский аналог РК-75-3-х.
      RG-59 тоньше стандартного кабеля RG-6, как следствие более удобен при подключении к видеокамерам. Центральная жила может быть медной или из омедненной стали.
      •  Кабель коаксиальный RG-59 — цена от 18 рублей за метр
      •  Кабели комбинированные для видеонаблюдения — цена от 17 рублей за метр
      Результаты тестирования качества видеосигнала HD 720p HD-TVI по кабелю RG-59 в зависимости от дальности передачи.
      •  200 метров — качество изображения отличное, пример видео HD 720p записи с 200 метров
      •  400 метров — качество изображения удовлетворительное, пример видео HD 720p с 400 метров
      •  600 метров — качество изображения низкое, пример видео HD 720p с 600 метров
      Результаты тестирования качества видеосигнала HD 1080p HD-TVI по кабелю RG-59 в зависимости от дальности передачи.
      •  200 метров — качество изображения отличное, пример видео HD 1080p с 200 метров
      •  400 метров — качество изображения удовлетворительное, пример видео HD 1080p с 400 метров
      •  600 метров — качество изображения низкое, пример видео HD 1080p с 600 метров

      Коаксиальный кабель марки RG-6


      Российский аналог: РК-75-4-х

      •  Кабель коаксиальный RG-6 — цена от 9 рублей за метр
      •  Кабели комбинированные для видеонаблюдения — цена от 17 рублей за метр
      Тестирование качества видеосигнала HD 720p HD-TVI по кабелю RG-6 в зависимости от дальности передачи.
      •  200 метров — качества изображения отличное, пример видео
      •  400 метров — качества изображения удовлетворительное, пример видео
      •  600 метров — качества изображения низкое, пример видео
      Тестирование качества видеосигнала HD 1080p HD-TVI по кабелю RG-6 в зависимости от дальности передачи.
      •  200 метров — качества изображения отличное, пример видео
      •  400 метров — качества изображения удовлетворительное, пример видео
      •  600 метров — качества изображения низкое, пример видео
      А вот тут примеры изображений, характерные для передачи видео по коаксиальному кабелю разных типов на расстояние 500 м. Количество меди в кабеле влияет не только на стоимость кабеля, но и на конечное изображение. В принципе, для небольших объектов с расстоянием до видеокамеры до 200 метров вполне хватит кабеля RG-59 с медной жилой. С увеличением расстояния можно использовать кабель RG-6 или RG-11 (магистральный кабель для прокладки наружных линий).

      Усиление видеосигнала HD-TVI по коаксиальной линии

      Из реальных тестов видно, что на расстоянии 600 метров качество изображения падает катастрофически. Если требуется передавать видеосигнал на такое расстояние, то лучше добавить в линию усилитель сигнала по коаксиальной линии.
      Линейные усилители должны устанавливаться как можно ближе к источнику видеосигнала для получения лучшего отношения сигнал/шум.

      В зависимости от разрешения дальность усиления видеосигнала может достигать 600 метров для HD TVI (усиление видеосигнала с 2 мегапиксельной камеры на 600 метров, с 5 мегапиксельной - 400 метров).
      •  Усилитель видеосигнала CA101HD по коаксиальной линии — цена от 3500 рублей
      Линейный усилитель видеосигнала поможет при затухании сигнала в линии и удлинит  общую линию связи, но при других видах помех он окажется неэффективен, поскольку наведенные помехи в линии передаются вместе с сигналом. При большой линии связи (до 1 км) целесообразнее использовать активные приемо-передатчики по витой паре со встроенной защитой от помех. При линии связи более 1 км, возможно, стоит перейти на оптоволоконную линию, которая, в принципе, решит все проблемы с помехами.


      Активный усилитель видеосигнала по коаксиальной линии

      Передача HD-TVI по витой паре

      Схемы на базе проводников из витой пары называют балансными или симметричными, поскольку помехи и шумы одинаково воздействуют на оба сигнальных провода линии. В конечном итоге сигнал передается на большие расстояния без существенных искажений, по сравнению с небалансным подключением с использованием коаксиального кабеля.
      Для передачи видеосигнала HD TVI подойдет витая пара с характеристикой пропускаемого эффективного частотного диапазона от 100Мгц, это 5 категория и выше. Это может быть неэкранированная простая витая пара (UTP) или экранированная с общим экраном (F/UTP) для условий, в которых на линию действуют сторонние наводки. По стандарту ISO 11801 проводник в кабеле типа витая пара должен быть медным (в том смысле, если вам впаривают витую пару из омедненного алюминия, то это не витая пара, а CCA, и такой кабель не соответствует стандарту).
      •  Витая пара неэкранированная (U/UTP) категории 5 — цена от 6 рублей
      •  Витая пара экранированная общим экраном (F/UTP) категории 5e — цена от 8 рублей
      Чтобы передать сигнал от видеокамеры HD TVI в линию на базе витой пары нужен специальный преобразователь или видеобалун.

      Видеобалуны для передачи видеосигнала HD-TVI по витой паре
      На рисунке приемопередатчик по витой паре (или видеобалун), с одной стороны стандартный разъем BNC, с другой - клеммы для витой пары под зажим.


      Комплект пассивных приемопередатчиков видеосигнала по витой паре (видеобалуны)

      •  Приемопередатчик пассивный по витой паре Hikvision DS-1H18 на расстояние до 200 м —  цена 835 рублей за пару
      •  Комплект пассивных приемопередатчиков по витой паре HiWatch DS-1H18S/E на расстояние до 300 м — цена 420 рублей за пару

      Видеобалуны для передачи видеосигнала HD-TVI и электропитания по витой паре

      Пассивный приемник и передатчик (видеобалуны) для передачи видеосигнала и электропитания по витой паре

      •  Приемопередатчик для передачи сигнала и питания по витой паре — цена от 952 рублей


      Активные приемники и передатчики по витой паре

      Пассивный приемопередатчик для витой пары обеспечит передачу видеосигнала на расстояние до 300 метров (но мы понимаем, что чем больше разрешение нашей видеокамеры, тем на меньшее расстояние будет передано хорошее изображение, с увеличением расстояния качество картинки падает). Если требуется большие расстояния передачи, то для этого используют активные передатчики и активные приемники, которые обеспечат передачу видеосигнала на расстояние до 600 м, т.е. активные приемники-передатчики работают еще и как усилители сигнала.

      Активные приемники могут работать как с активными передатчиками, так и с пассивными приемопередатчиками. Питание приемника производится от блока питания с напряжением DC12V, 1A как правило в комплект поставки не входит. Питание передатчика производится от блока питания видеокамеры (DC 12V). Для этого в комплекте с устройством, как правило поставляется удобный переходник, позволяющий подключать к одному блоку питания сразу передатчик и видеокамеру.

      • Активные передатчики видеосигнала по витой паре — цена от 1 505 рублей
      •  Активные приемники видеосигнала по витой паре — цена от 3 210 рублей

      Вот тут еще комплект активного передатчика и приемника.

      Активные приемники и передатчики по витой паре с защитой от помех

      Для дополнительной защиты линии от помех можно использовать активные приемники и передатчики видеосигнала со встроенной защитой от помех (обеспечивают передачу видео по витой паре на расстояние до 700 метров для 1 Мп и до 500 метров для 2 Мп).
      •  Активный передатчик TA-H по витой паре с защитой от помех — цена 1 505 рублей
      •  Активный приёмник RA-H по витой паре с защитой от помех — цена 3 210 рублей
      Если говорить о возможностях активных и пассивных приемопередатчиков при передаче видеосигнала HD TVI на разные расстояния, то тестирование наших инженеров показало следующее. В качестве передающих устройств они использовали две видеокамеры HD TVI разрешением 720р и 1080р, пассивный приемопередатчик, пару активного передатчика и активного приемника сигналов, линию на базе неэкранированной витой пары категории 5е, и регистратор HD TVI, как приемник видеосигнала. Ну и вкратце полученный результат можно описать так: при помощи пассивного приемопередатчика хороший видеосигнал с обеих камер можно передать максимум на 200 метров.

      Если использовать активный приемник или пару активного из приемника и передатчика, то изображение удовлетворительного качества можно получить на расстоянии 400 - 450 метров максимум. При длине кабеля 500 метров снижалась разрешение выходного изображения, насыщенность, появлялись искажения.

      Передача HD-TVI по оптоволокну

      Для передачи сигналов на расстояния свыше 1 км рекомендуется использовать оптоволоконные линии связи. В них электрические сигналы преобразуются в лучи света и передаются по оптоволокну. Луч света обычно инфракрасный. Оптоволоконная система включает в себя оптический передатчик и оптический приемник.
      •  Кабель волоконно-оптический — цена от 32 рублей
      Существуют два типа оптоволокна: многомодовое и одномодовое. Использование многомодовых систем позволяет передавать аналоговый композитный видеосигнал на расстояние до 5 км. Одномодовое оптоволокно позволяет передавать сигнал на расстояние до 25 км. Для передачи сигнала на расстояния до 50 км используют лазерные передатчики и приемники. Для оптоволоконных линий также разработаны линейные усилители, но они гораздо сложнее обычных.
      •  Комплект для передачи сигнала HD-TVI по оптоволокну — цена 15 407 рублей

      Комплект для передачи HD-TVI и сигнала управления RS-485 по одномодовому оптоволокну на расстояние до 20 км (до 2 км по многомоду) с разрешением до 5Mpix. Технология кодирования видеосигнала без потерь обеспечивает безупречное качество передаваемого сигнала.


      Устройства грозозащиты для линий передачи HD TVI

      Для грозозащиты в электрическую цепь включаются специальные устройства. Принцип работы их одинаковый, исполнение бывает, например, под коаксиальный кабель или под витую пару.

      Устройство грозозащиты под коаксиальный кабель

      •  Устройство грозозащиты отдноканальное SP-HC под коаксиальный кабель — цена от 1522 рублей
      •  Устройство грозозащиты одноканальное SP-H под витую пару — цена от 1631 рубля

      Устройство грозозащиты под витую пару

      Доступ к просмотру онлайн видеоизображения с камер через интернет

      У IP систем, в случае грамотно спроектированной системы (мы к слову проектируем только такие), есть одно неоспоримое преимущество - работоспособность каждого элемента системы практически не зависит от сервера.

      Например, если камера видеонаблюдения имеет на борту SD-карту для записи видеоархива, то она вообще, практически, автономна. При этом вы имеете доступ к к ней для просмотра онлайна, или настройки.

      Камеры HD-TVI не могут похвастаться такой автономностью, нет сервера (видеорегистратора) - нет видео. Но, через HD-TVI видеорегистратор вам доступен тот же самый функционал — просмотр онлайна, настройка, просмотр записи.

      В случае с HikVision и HiWatch, при помощи сетевого сканера SADP, вы найдете в вашей сети подключенный регистратор, установите ему IP-адрес вашей сети и пароль. После чего видеорегистратор станет доступен по веб-интерфейсу, с любого устройства которое имеет браузер и подключено к той же сети.


      Схема коммутации для организации доступа через интернет


      Также, у HikVision и HiWatch в есть облачный сервис Hik-Connect с помощью которого вы самостоятельно настроите доступ через интернет к вашей системе видеонаблюдения, как с мобильных устройств так и с компьютера.
      Как видите организовать доступ через интернет проще простого, но есть одно но, есть большие шансы что за частной а иногда и интимной жизнью вашей семьи будет наблюдать весь интернет.

      Выводы

      Так как статья снова получилось гигантской, хотя бы вывод сделаю кратким. Так как главное уже сказано.

      Системы видеонаблюдения HD-TVI имеют свои плюсы и минусы, выше я разобрал их все до одного. Самый главный плюс — низкая цена на оборудование у HikVision, а это основной производитель без которого никакого HD-TVI нет и не было бы.

      Отсюда же вытекает и основной минус на мой взгляд, преступно низкая кибербезопасность устройств от HikVision. Подробнее и нагляднее писал об этом здесь.

      Еще один значимый минус заключается в том что вам придется забыть о серьезной видеоаналитике.

      Поэтому моя рекомендация — брать можно для малых и средних по размерам сетей видеонаблюдения, но нужно думать о кибербезопасности самостоятельно. Организация VPN сети для доступа к вашей системе видеонаблюдения отличный способ это сделать. В противном случае, не удивляйтесь если с подробностями вашей личной жизни познакомится широкий круг пользователей интернета.


      Ну, и самое важное — ваше мнение
