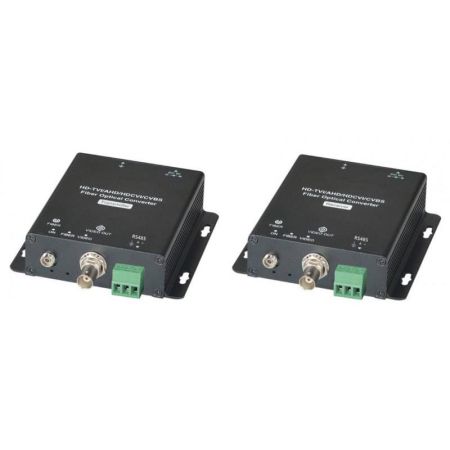

Комплект приемопередатчиков видеосигнала и RS485 SC&T HD401F по оптоволоконному кабелю.
Комплект для передачи HDCVI/HDTVI/AHD/CVBS и сигнала управления RS485(полудуплекс) по одномодовому оптоволокну на расстояние до 20км. Технология кодирования видеосигнала без компрессии. Максимальное разрешение 5Mpix. Рабочие длины волн 1310нм/1550нм(WDM-одно волокно). Оптический разъём: FC. Прочные металлический корпус с возможностью настенного крепления. Контакты для заземления. Передатчик: Вх.-BNC/Роз.5,5мм(DC5V)/ Клемм.колодка(RS485). Вых.-FC. Приёмник: Вх.-FC/Роз.5,5мм(DC5V). Вых.-BNC/Клемм.колодка(RS485). В комплекте два БП DC5V(1А).

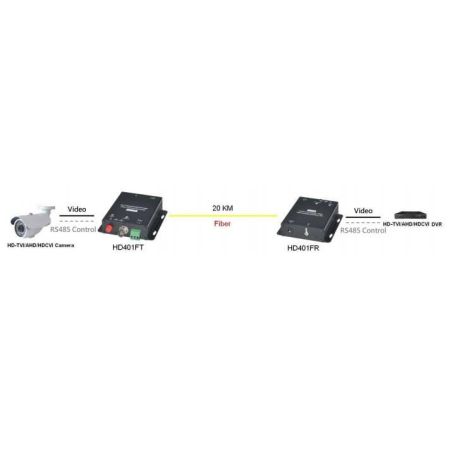

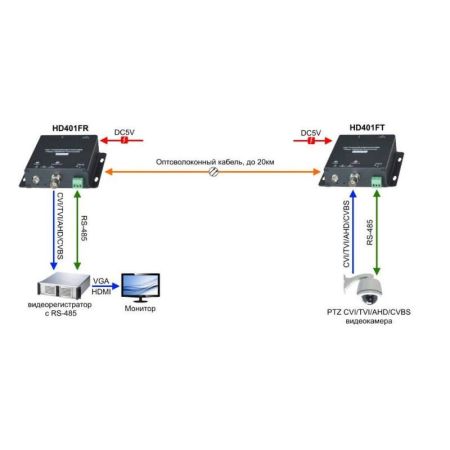

Данный комплект предназначен для передачи видеосигнала HDCVI/HDTVI/AHD/CVBS и сигнала управления RS485 по одномодовому оптоволоконному кабелю на расстояние до 20км.
Комплектация:
• Передатчик HD401FT – 1 шт.
• Приемник HD401FR – 1 шт.
• БП AC220V / DC 5V – 2 шт.
• Инструкция по эксплуатации – 1 шт.
Особенности
• Поддерживаемые стандарты аналогового сигнала высокой четкости – HDCVI/HDTVI/AHD;
• Максимальное расстояние передачи видеосигнала: до 20км;
• Максимальное разрешение видеосигнала: 5Mpix;
• Рекомендованный оптоволоконный кабель – одномодовый;
• Рабочая длина волны:
- TX1310нм, RX1550нм (для HD401FT);
- TX1550нм, RX1310нм (для HD401FR).
• Разъем для подключения оптоволоконного кабеля – FC;
• Скорость передачи данных управления по RS485 – 1200-9600 бит/с (полудуплекс).
Технические характеристики:
• Модель: HD401F
• Тип устройства: Приёмники и передатчики по оптоволокну
• Тип передаваемого видеосигнала: HDCVI/H DTVI/AH D/CVBS
• Расстояние передачи (макс.): до 20км
• Видеоканал: 1
• Максимальное разрешение видеосигнала: 5Mpix
• Полоса пропускания: до 50МГц
• Подключение:
- Входы HD401FT: BNC x 1 Роз. 2.1х5.5мм х 1 Клемм.колодка (RS485) x 1
- Выходы HD401FT: FC x 1
- Входы HD401FR: Роз. 2.1х5.5мм х 1 FC x 1
- Выходы HD401FR: BNC x 1 Клемм.колодка (RS485) x 1
• Температура: -40...+75°C
• Размеры, мм: 104.5x28.5x103.5
• Рекомендуемый кабель: Одномодовый одноволоконный 9/125мкм
• Дополнительно: длина волны для передатчика(Tx/Rx): 1310/1550 нм, для приемника(Tx/Rx):1550/1310 нм. Поддержка RS-485(полудуплекс) -
Бренд SC&T Артикул 12812 Тип устройства Приемник, Передатчик, Комплект Аудиовходы нет Источник питания В комплекте Напряжение питания 12 В Количество видеоканалов 1 Габариты 104.5x28.5x103.5 мм Рабочая температура от -40°С до +70°С Рабочая влажность 5% - 95% без конденсации Гарантия 7 лет Страна производства Тайвань
