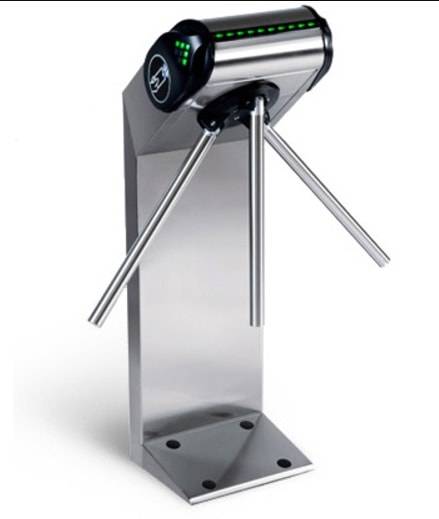

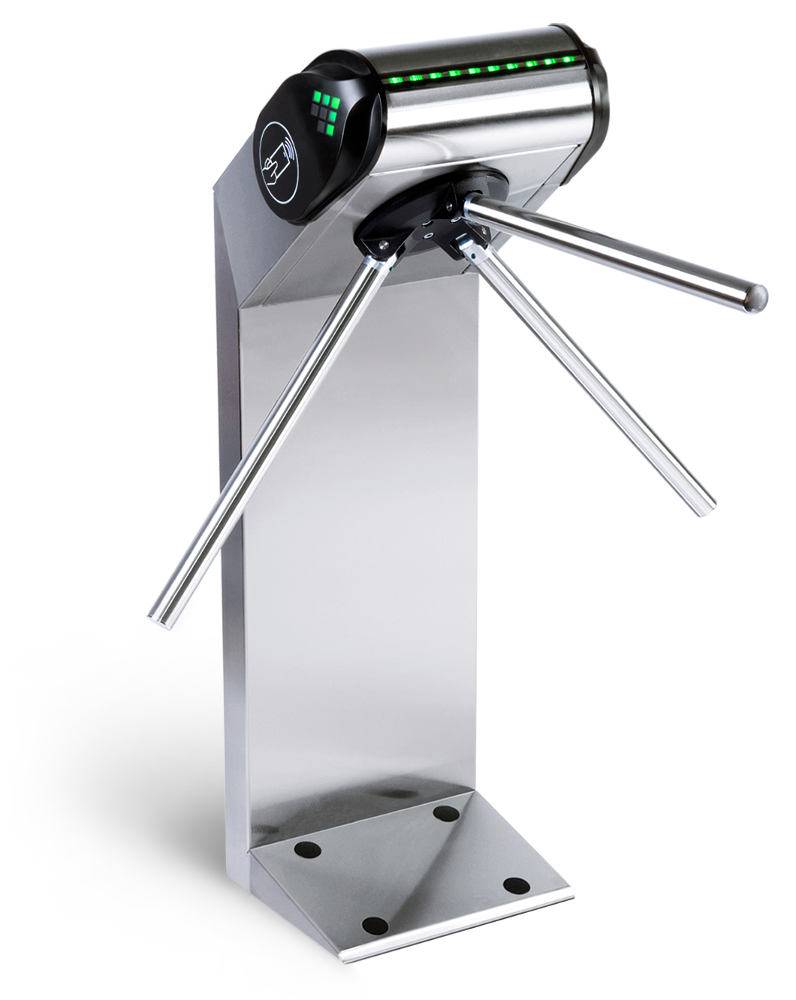

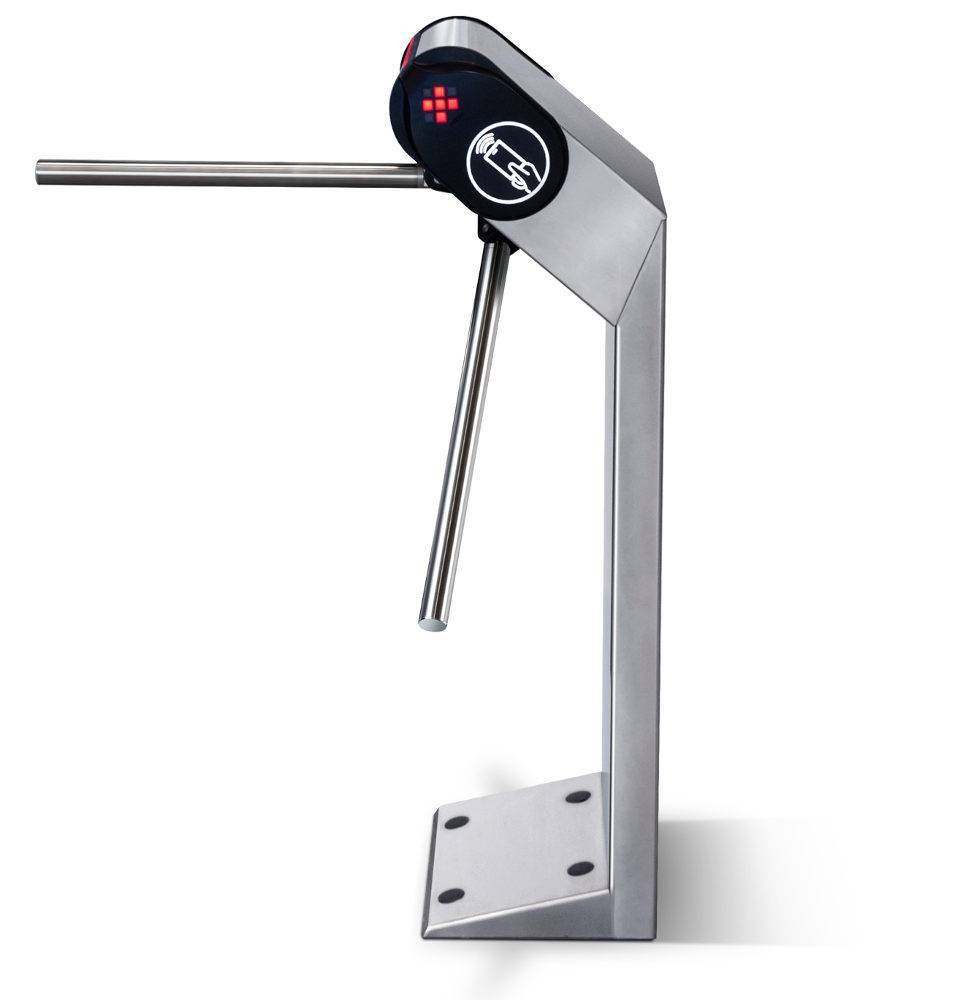

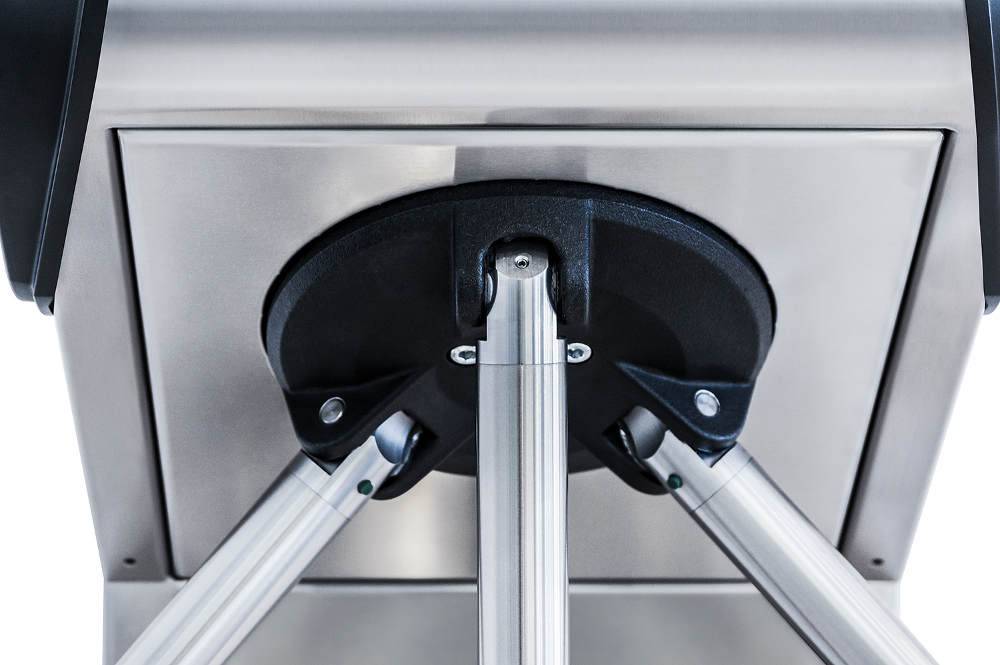

Электронная проходная PERCo-KT08.3A из нержавеющей стали, с автоматическими планками Антипаника

Электронная проходная PERCo-KT08.3A – готовая к работе система контроля доступа.

Электронная проходная с автоматическими планками «Антипаника» PERCo-KT08.3А предназначена для организации одной двухсторонней точки прохода на территорию предприятия. Контроль доступа через электронную проходную осуществляется программно по бесконтактным картам доступа (используется ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» или Web-интерфейс изделия) или оператором с помощью пульта дистанционного управления (устройства радиоуправления). Электронная проходная оборудована встроенным механизмом автоматического опускания преграждающей планки по команде от устройства аварийного открытия прохода (устройство Fire Alarm) или при снятии напряжения питания. Электронная проходная может работать как автономно, без постоянного подключения к локальной сети или ПК, так и в составе СКУД PERCo-Web или систем безопасности PERCo-S-20, PERCo-S-20 «Школа». Все зарегистрированные события прохода сохраняются в энергонезависимой памяти контроллера. При работе в составе СКУД электронная проходная поддерживает все ее функциональные возможности.

Предусмотрена возможность подключения к электронной проходной до восьми контроллеров второго уровня PERCo-CL201. Каждый контроллер имеет встроенный считыватель и позволяет управлять одним электромеханическим (электромагнитным) замком. Это дает возможность дополнительно обеспечить односторонний доступ по бесконтактным картам в восемь помещений.

Комплект поставки:
• Турникет со встроенной электроникой управления: 1 шт.
• Встроенные считыватели бесконтактных карт доступа (HID/EM-Marin): 2 шт.
• Планки Антипаника PERCo-AA-01: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Программное обеспечение PERCo-SL01 «Локальное ПО»: 1 шт.

Не входят в комплект поставки и заказываются отдельно:
• источник питания PERCo-NES-100-12

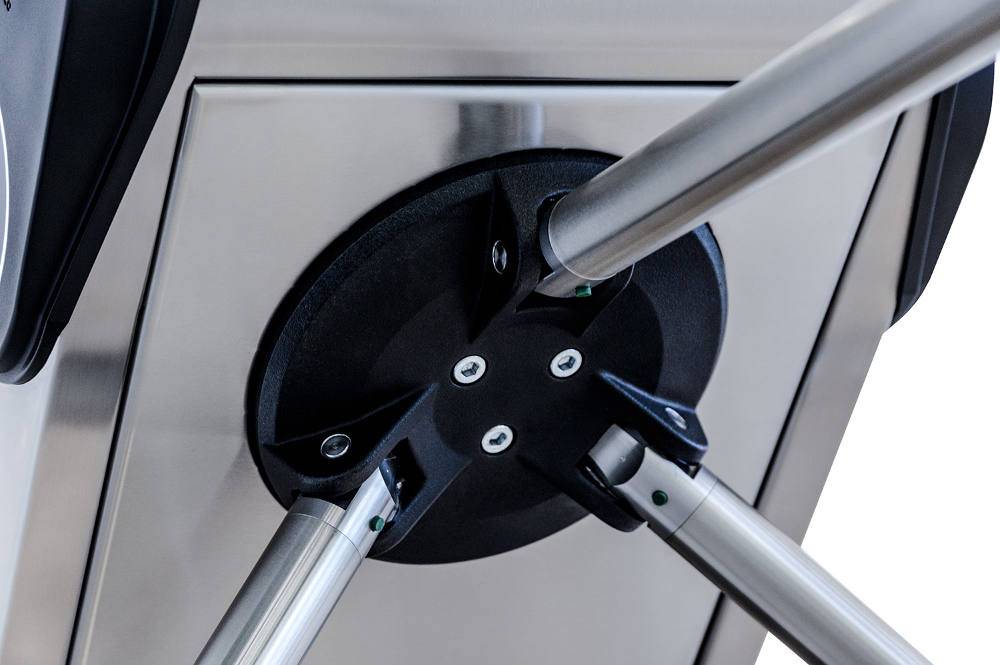

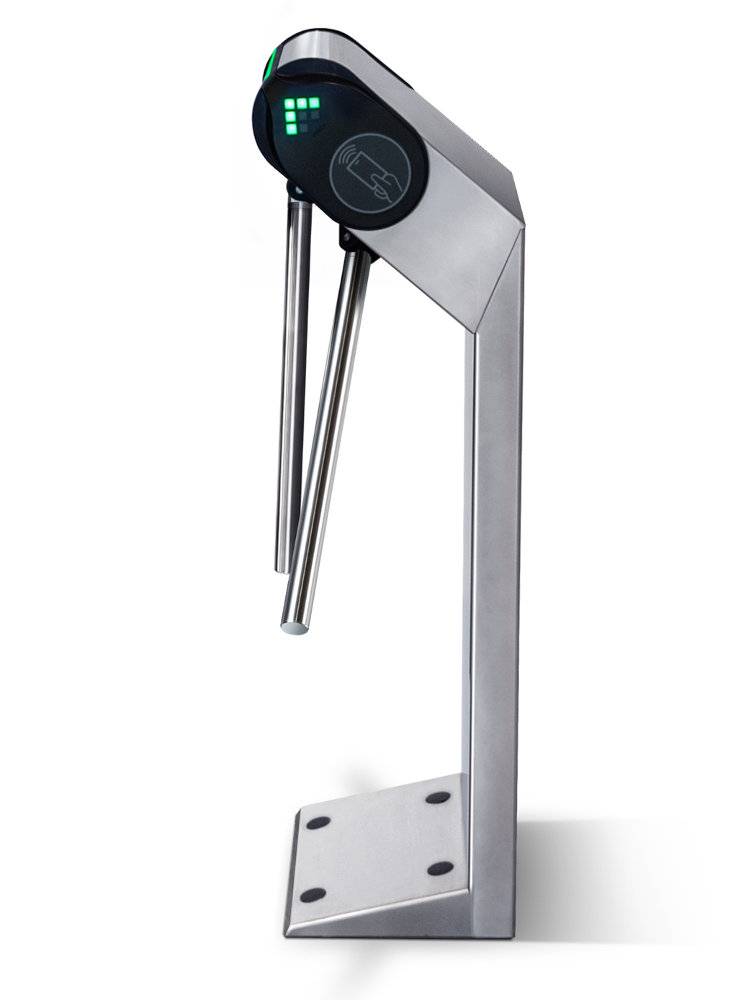

Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.

В зависимости от задач предприятия электронная проходная PERCo-KT08.3A может работать как:
• самостоятельная система контроля доступа на 1 точку прохода
• часть системы контроля доступа, обслуживающей несколько точек прохода
• автономный турникет, управляемый оператором от пульта дистанционного управления

Видеообзор электронных проходных PERCo
Электронная проходная KT08.3A имеет возможность прямого подключения к компьютеру или к локальной вычислительной сети предприятия (сети Ethernet) для ввода данных и получения отчетов.

В стандартном комплекте Электронной проходной поставляется бесплатное программное обеспечение для организации стартового набора функций системы контроля доступа.

Установка PERCo-SL02 «Локальное ПО с видеоидентификацией» позволит организовать защиту от передачи пропуска другому лицу. На мониторе охранника отображается фото владельца карты, предъявленной считывателю. Охранник имеет возможность сравнить фото из базы данных системы контроля доступа и личность предъявителя бесконтактной карты (или его изображение, если установлена видеокамера).

KT08.3A может применяться совместно с картоприемником бесконтактных карт доступа, позволяя организовать изъятие карт посетителей.

Устройство
Электронная проходная состоит из: стойки (1-3) со встроенными в нее контроллером, двумя считывателями бесконтактных карт доступа с блоками индикации, трех преграждающих планок (4) и пультом дистанционного управления (13).

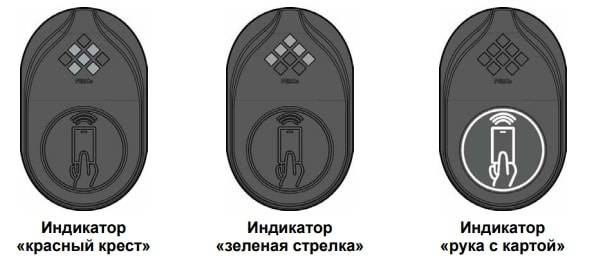

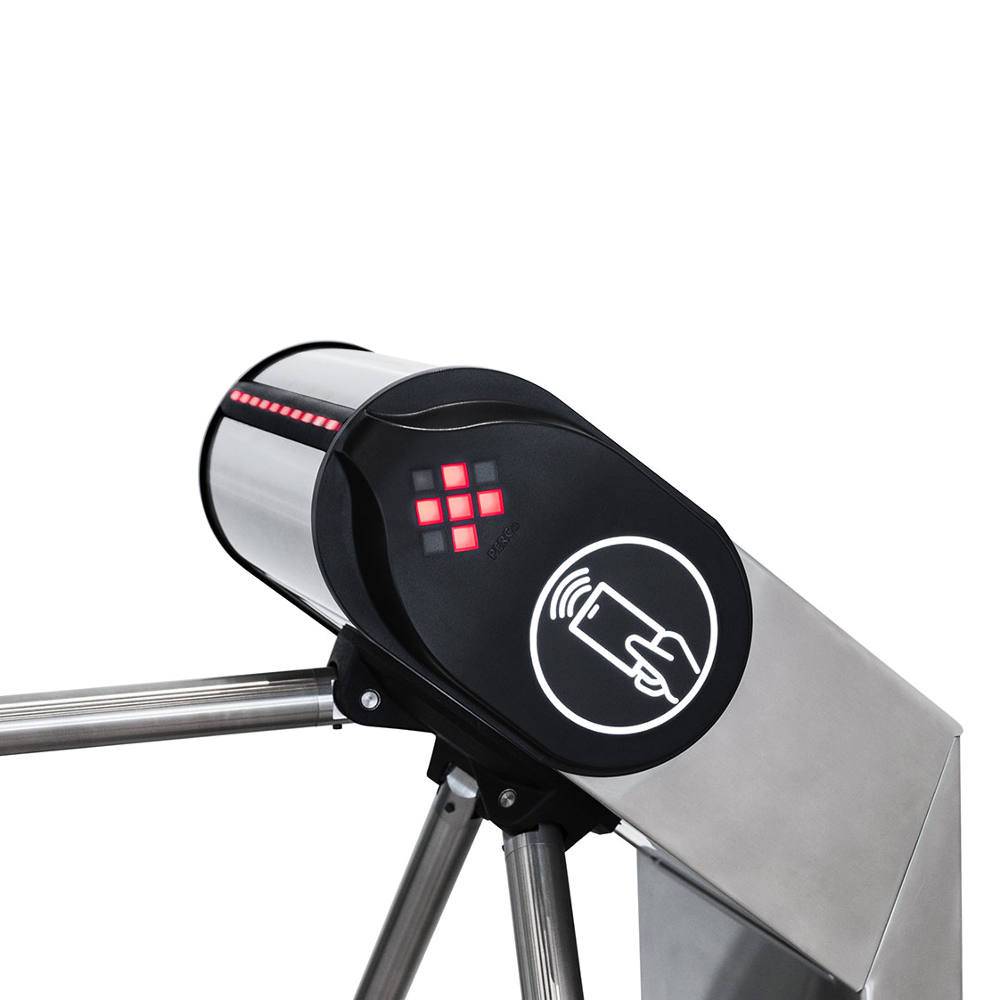

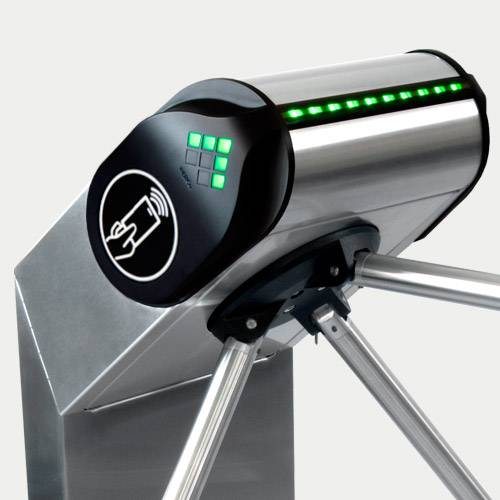

Блоки индикации
Блоки индикации расположены на пластиковых боковых крышках (7) с обеих сторон стойки проходной. Блок индикации состоит из следующих элементов:
• Совмещенные в едином блоке индикаторы «зеленая стрелка» и «красный крест». Индикаторы предназначены для информирования пользователей о текущем состоянии направлений прохода через проходную и установленных РКД.
• Индикатор «рука с картой» предназначен для информирования пользователей о возможности прохода через проходную в данном направлении по бесконтактным картам доступа, а также о месте расположения считывателя карт.

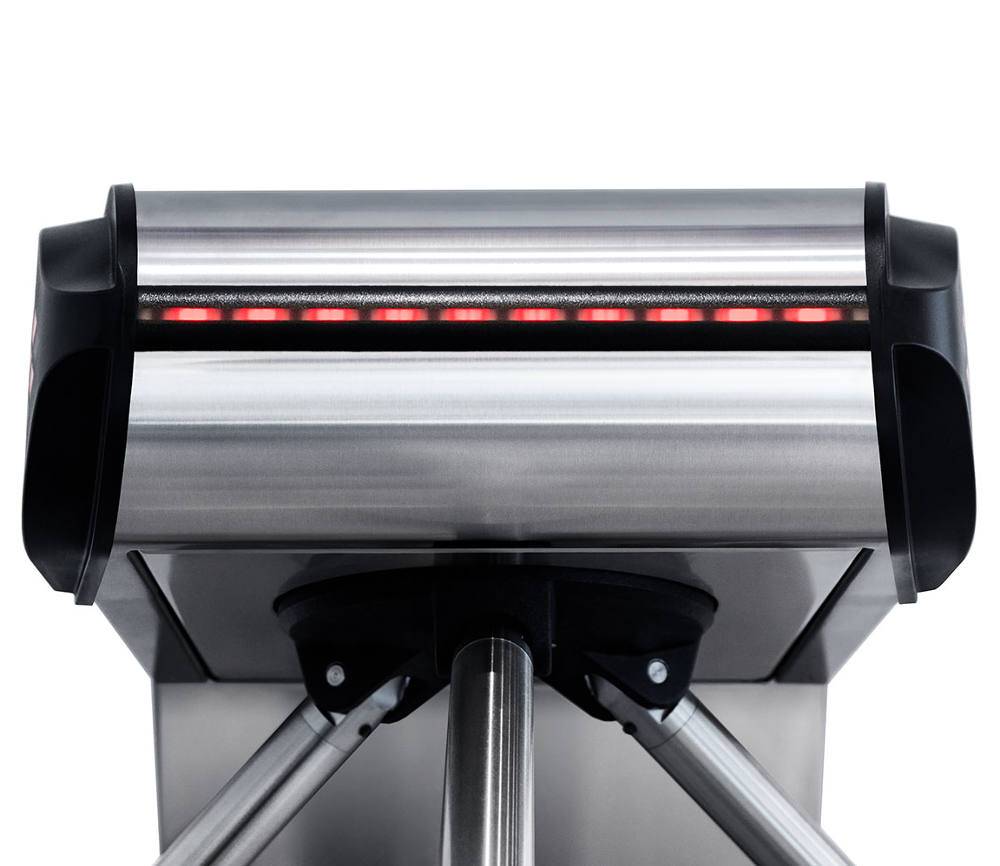

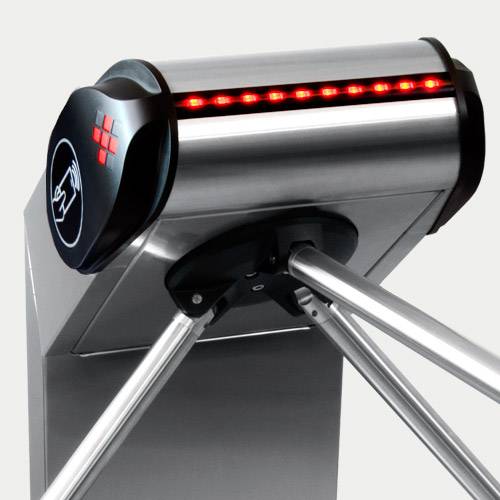

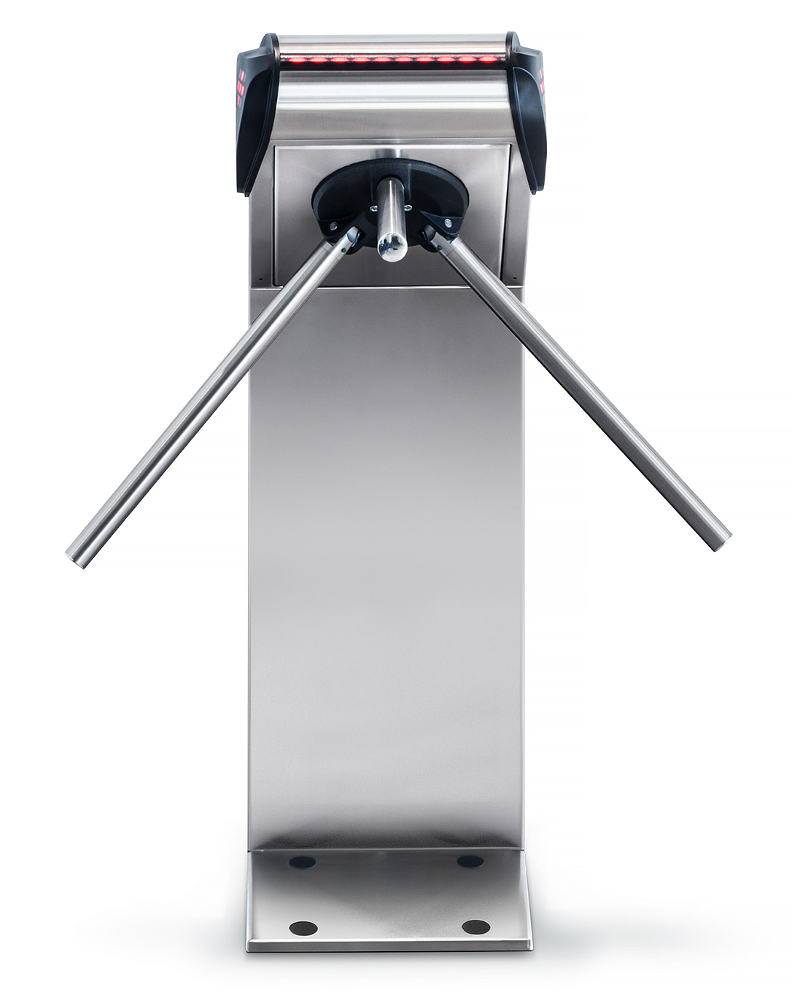

Кроме того, проходная снабжена индикатором «строка», расположенным на переднем торце крышки стойки. Индикатор предназначен для дополнительного информирования пользователя о запрете или разрешении прохода через проходную. Индикация электронной проходной при ручном управлении указана в табл.1, при работе в составе СКУД – в табл. 2.

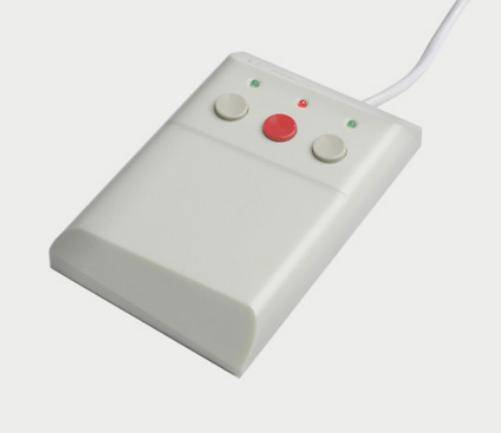

Пульт дистанционного управления
Пульт дистанционного управления (13) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для подачи команд управления и индикации состояния направлений прохода через проходную при ручном управлении.



На лицевой панели пульта дистанционного управления расположены три кнопки для задания режимов работы электронной проходной. Средняя кнопка STOP предназначена для блокирования возможности прохода через электронную проходную в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки электронной проходной в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы электронной проходной.

Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».

Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.



Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от -20°С до +50°С (до +55°С при эксплуатации под навесом) и относительной влажности воздуха до 100% при +25°С.

Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.

Включение электронной проходной
При включении электронной проходной придерживайтесь следующей последовательности действий:
1. Подключите источник питания к сети с напряжением и частотой, указанными в его эксплуатационной документации.
2. Включите источник питания.
3. Переведите верхнюю преграждающую планку в рабочее (горизонтальное) положение. Планка должна надежно зафиксироваться в этом положении.
4. Электронная проходная готова к работе. Оба направления прохода электронной проходной перейдут в РКД, установленные ранее перед отключением питания изделия, на блоках индикации установится соответствующая данным РКД индикация.
Если на блоках индикации электронной проходной все индикаторы синхронно мигают с частотой 2 Гц, то это означает, что память встроенного контроллера была отформатирована, и необходимо выполнить его конфигурирование. Порядок конфигурирования описан в Руководстве по эксплуатации.
5. С помощью ПДУ проверьте работу электронной проходной.

Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):

Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.

Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.

Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.

Режим «Охрана» (только для PERCo-CL201)
• Исполнительное устройство блокируется до смены РКД.
• Нажатие кнопки дистанционного управления «Выход» игнорируется.
• Становится на охрану охранной зоны, включающая исполнительное устройство.
• Проход через исполнительное устройство (взлом исполнительного устройства) переводит охранную зону, включающую исполнительное устройство, в режим «Тревога».

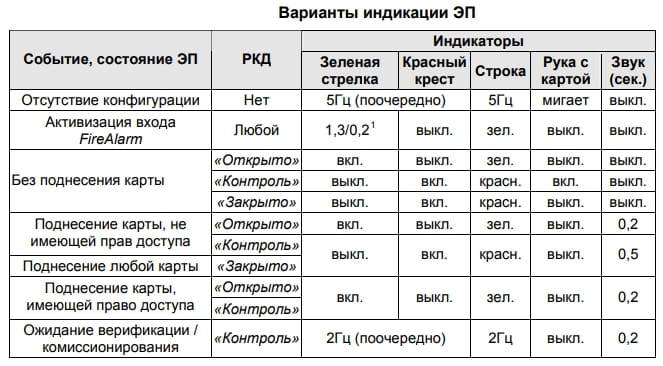

Индикация режимов, событий и состояний контроллеров второго уровня
Индикация электронной проходной осуществляется на блоках индикации.
Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,2 с, индикатор «рука с картой» меняет свое состояние на 0,2 с. Состояние других индикаторов не меняется.
• Красный и зеленый мигают в противофазе. При мигании цвет бегущей строки будет соответствовать цвету индикатора стрелка / крест.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 1 с.


  1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.

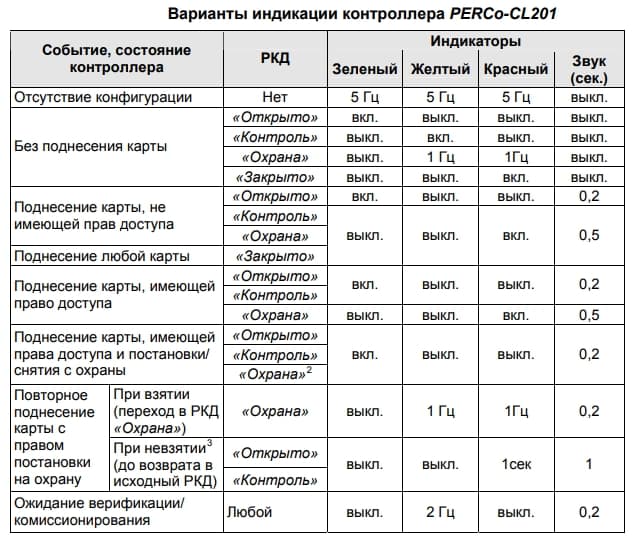

Возможные варианты индикации контроллеров второго уровня серии PERCo-CL201 представлены в табл. 3. Индикация отображается с помощью цветовых индикаторов, расположенных на лицевой поверхности корпуса.

Примечания:
• При считывании идентификатора карты доступа в любом РКД подается звуковой сигнал длительностью 0,2 с, желтый световой индикатор меняет свое состояние на 0,2 с. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 1 с.


2 При предъявлении в РКД «Охрана» карты доступа, имеющей право снятия с охраны, происходит снятие ОЗ, включающей ИУ, с охраны и разблокировка ИУ на Время удержания в разблокированном состоянии. По истечении этого времени ИУ переходит в РКД, установленный до взятия ОЗ на охрану («Открыто» или «Контроль»; если предыдущий РКД был «Закрыто», то в РКД «Контроль»).
3 Звуковая и световая индикация включается на 1 сек

Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX

Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS

Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
