Комплект поставки:
• Турникет со встроенным контроллером СКУД: 1 шт.
• Считыватели бесконтактных карт форматов EM-Marin/HID или MIFARE: 2 шт.
• Планки Антипаника PERCo-AA-04: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Комплект PERCo-SL01 «Локальное ПО»: 1 шт.
В комплект не входят и приобретаются отдельно:
• источник питания NES-100-12
Программное обеспечение поддерживает все основные функции контроля доступа, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием и имеет ограничение по количеству карт в системе (не более 100 карт).
Для работы без ограничений по количеству карт и расширения функционала системы – работа с пропусками посетителей, учет рабочего времени, верификация необходимо приобрести полную версию ПО PERCo-Web.
Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.
В электронной проходной к встроенному в стойку турникета контроллеру можно подключить до 8-ми контроллеров СКУД PERCo-CL201.1 со встроенным считывателем формата EMM/HID, что обеспечивает экономичное оборудование 8-ми помещений системой контроля доступа.
Чтобы произвести монтаж электронной проходной необходимо закрепить стойку турникета с помощью анкерных болтов и подключить к источнику питания и к компьютерной сети Ethernet.
Электронные проходные PERCo KT05.9A и KTC01.9A со встроенным картоприемником выполнены в едином дизайне. Это позволяет применять их в составе одной проходной и при этом снизить себестоимость оборудования. На проходных, как правило, требуется не более 1-2 картоприемников для сбора временных пропусков.

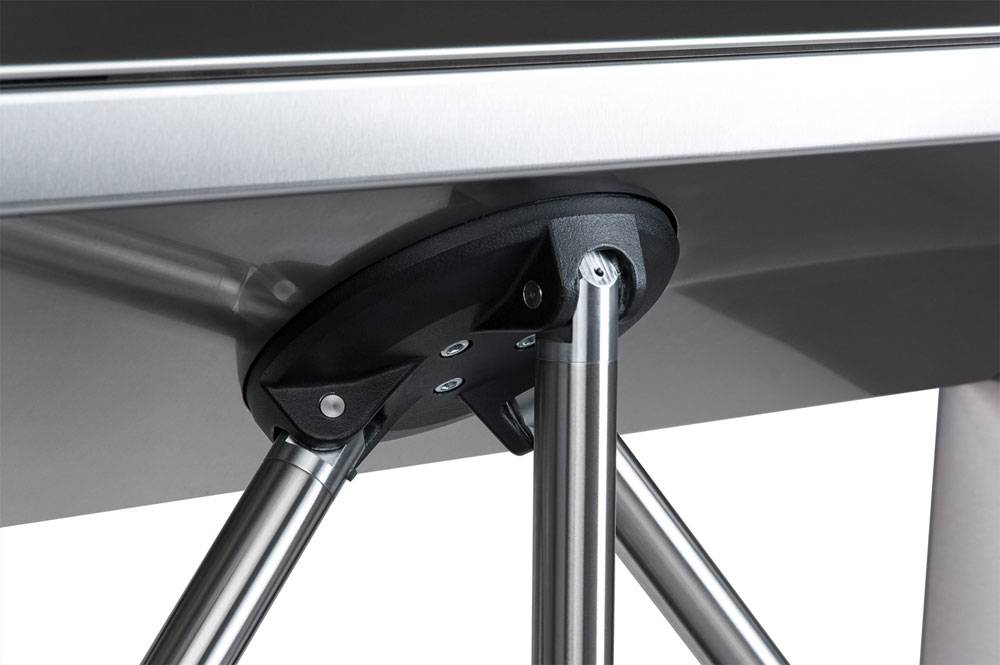

Автоматические планки «Антипаника» позволяют оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу. После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее положение вручную.
Для формирования зоны прохода электронная проходная может быть дополнена секциями ограждения.
Видеообзор электронной проходной серии PERCo KT05Характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления, А не более: 6*
• Потребляемая мощность, Вт: не более 72**
• Пропускная способность в режиме однократного прохода, чел / мин: 30
• Пропускная способность в режиме свободного прохода, чел / мин: 60
• Ширина зоны прохода, мм: 560
• Усилие поворота преграждающей планки, кгс: не более 3
• Количество встроенных считывателей: 2
• Типы используемых бесконтактных карт: HID, EMM, MIFARE, PayPass, смартфон с NFC
• Поддерживаемые стандарты карт доступа MIFARE: MIFARE Ultralight (48 byte), MIFARE Ultralight EV1 (48 byte, 128 byte), MIFARE Ultralight C (144 byte), MIFARE ID (64 byte), MIFARE Classic 1K, MIFARE Classic 4K, MIFARE Plus (X, S, SE), MIFARE DESFire Ev1
• Возможность использования смартфонов с функцией NFC: да
• Интерфейс связи со встроенными считывателями: RS-485
• Дальность считывания при номинальном напряжении питания, см:
- карт HID, EMM: от 5 до 7
- карт MIFARE, смартфонов с NFC: от 3 до 6***
• Число карт доступа (пользователей): от 10 000 до 50 000 (см. Примечание)
• Число событий журнала регистрации: от 230 000 до 870 000 (см. Примечание)
• Число комиссионирующих карт: ограничено числом пользователей
• Количество доп. входов встроенного контроллера: 4
• Количество доп. выходов встроенного контроллера: 3
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля ПДУ, м: не менее 6,61
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по IEC 61140
• Средняя наработка на отказ, проходов: не менее 4 000 000
• Средний срок службы, лет: 8
• Web-интерфей:с да

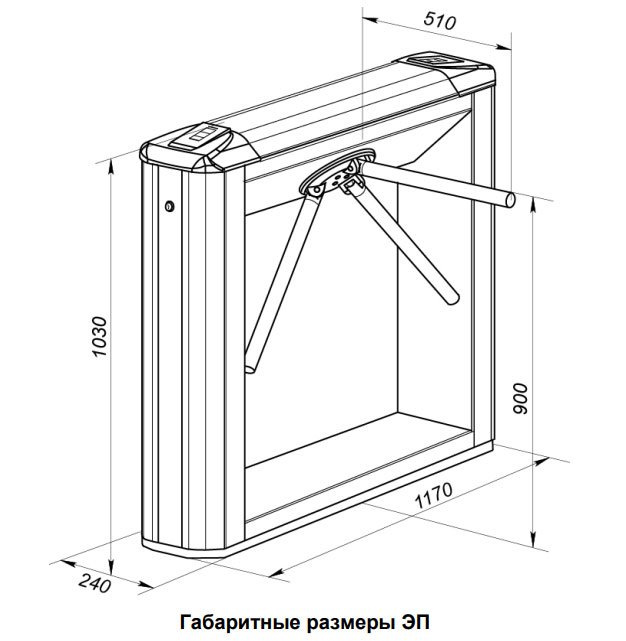

• Габаритные размеры установленной ЭП, мм: 1170×750×1030
• Масса (нетто), кг: не более 68
*В качестве источника питания турникета производитель рекомендует использовать блоки питания с выходным напряжением 12VDC и максимальным током нагрузки не менее 7A, с линейной стабилизацией напряжения и амплитудой пульсаций на выходе не более 50 мВ.
**Энергопотребление может достигать 72 Вт в течение 5 сек после подачи питания или при снятии сигнала Fire Alarm. В остальное время энергопотребление не превышает 40 Вт.
***Дальность считывания зависит от типа карты и производителя смартфона.
Примечание: Возможные варианты распределения памяти:
• 50 000 карт и 230 000 событий – установлено по умолчанию
• 40 000 карт и 390 000 событий
• 30 000 карт и 550 000 событий
• 20 000 карт и 710 000 событий
• 10 000 карт и 870 000 событий

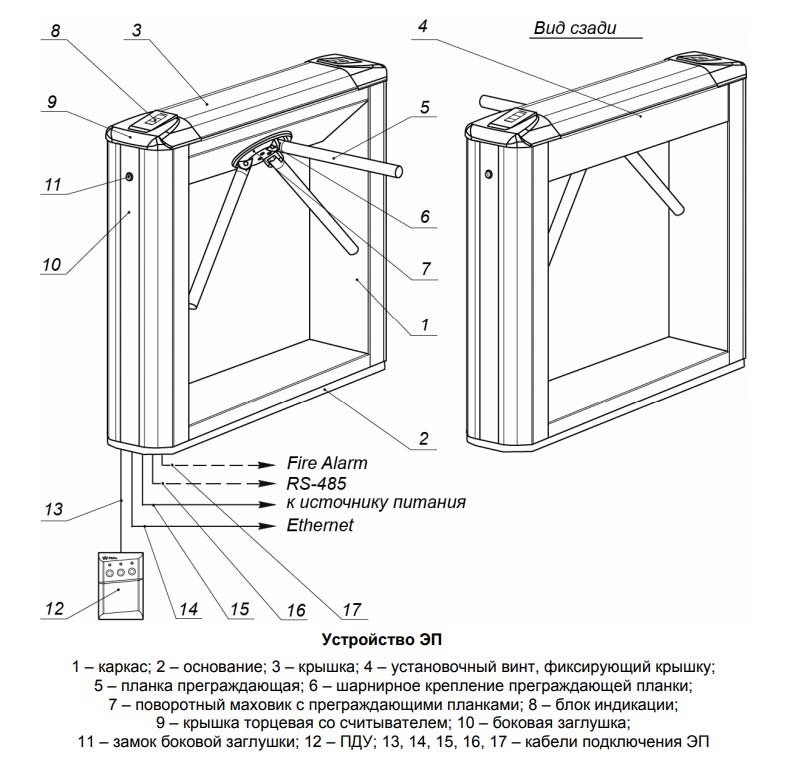

Устройство
ЭП состоит из стойки (1-3) со встроенными в нее контроллером ЭП и двумя считывателями бесконтактных карт доступа с блоками индикации (8), трех преграждающих планок (5) и ПДУ (12).

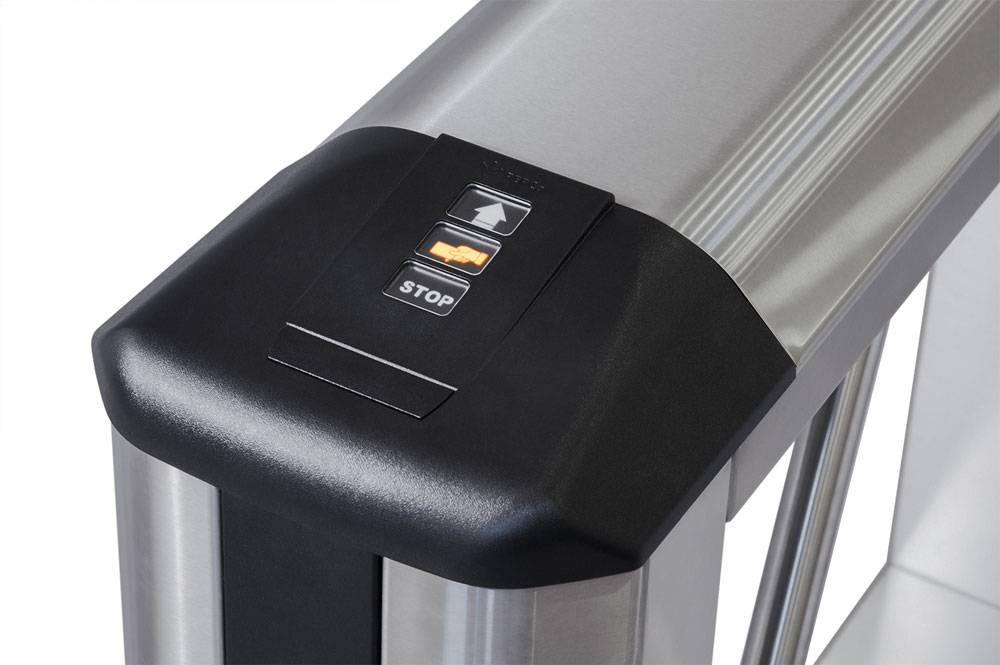

Блок индикации
Блоки индикации (8) расположены в торцевых крышках стойки электронной проходной и предназначены для информирования пользователей о текущем состоянии направлений прохода электронной проходной и установленных РКД. Индикация электронной проходной при подаче команд управления от пульта дистанционного управления указана в таблице.
Блок индикации имеет три мнемонических индикатора: • Зеленый индикатор разрешения прохода. Электронная проходная разблокирована в данном направлении.
• Желтый индикатор ожидания команды оператора или предъявления карты. Электронная проходная заблокирована в данном направлении.
• Красный индикатор запрета прохода. Электронная проходная заблокирована в данном направлении.

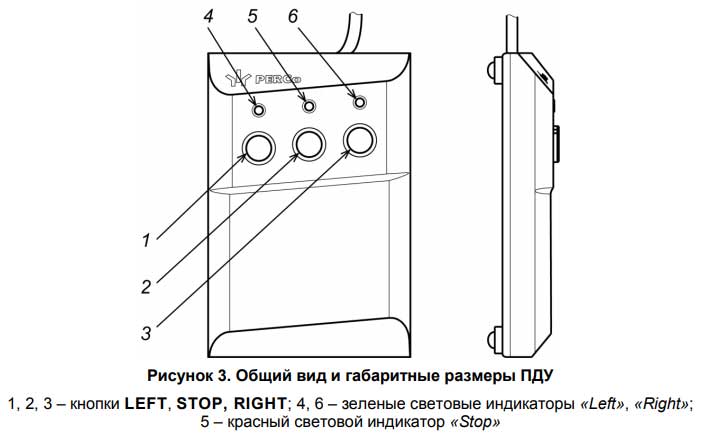

Пульт дистанционного управления
Пульт дистанционного управления (12) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для задания и индикации режимов работы при ручном управлении электронной проходной.
На лицевой панели пульта дистанционного управления расположены три кнопки для задания режимов работы электронной проходной. Средняя кнопка STOP предназначена для блокирования возможности прохода через электронную проходную в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки электронной проходной в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы электронной проходной.
Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».
Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.
Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.
Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
• Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.
Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):
Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.
Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.
Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.
Режим «Охрана» (только для PERCo-CL201)
• Исполнительное устройство блокируется до смены РКД.
• Нажатие кнопки дистанционного управления «Выход» игнорируется.
• Становится на охрану охранной зоны, включающая исполнительное устройство.
• Проход через исполнительное устройство (взлом исполнительного устройства) переводит охранную зону, включающую исполнительное устройство, в режим «Тревога».
Индикация режимов, событий и состояний контроллера
Индикация контроллера электронной проходной осуществляется на блоках индикации, расположенных на стойке электронной проходной.
1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.
2 При предъявлении в режиме «Охрана» карты доступа, имеющей право снятия с охраны происходит снятие охранной зоны, включающей исполнительное устройство, с охраны и разблокировка исполнительного устройства на Время удержания в разблокированном состоянии. По истечении этого времени исполнительное устройство перейдет в режим, установленный до взятия охранной зоны на охрану («Открыто» или «Контроль»; если предыдущий режим был «Закрыто», то в режим «Контроль»).
3 Звуковая и световая индикация включается на 1 сек.
Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,5 сек, желтый световой индикатор меняет свое состояние на 0,5 сек. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 2 сек.
Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Предусмотрена возможность перевода проходной в режим Fire Alarm от устройства аварийного открытия прохода (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме преграждающая планка проходной, перекрывающая зону прохода, опускается вниз (принимает вертикальное положение) и освобождает проход в обоих направлениях, на блоках индикации мигают зеленые стрелки, команды управления от других устройств и ПО игнорируются. Также открытие зоны прохода выполняется автоматически при снятии (пропадании) напряжения питания проходной.
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».
Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX
Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS
Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
Бренд турникета | PERCo |
Вид турникета | Турникет со встроенным контроллером |
Тип турникета | Трипод |
Тип корпуса турникета | Однопроходной, Тумбовый, Напольный |
Тип привода турникета | Электромеханический |
Исполнение турникета | Для помещений |
Материал корпуса турникета | Нержавеющая сталь |
Преграждающие планки/створки | Антипаника, в комплекте |
Антипаника | Автоматическая |
Тип блокировки | Нормально закрытый (НЗ) |
Встроенный картоприемник | Нет |
Встроенные считыватели | Бесконтактные |
Пропускная способность | 30 чел/мин |
Количество событий | 870 000 |
Количество пользователей /карт | 50 000 |
Пульт управления | 1 шт. в комплекте |
Сетевой интерфейс | Ethernet 10/100M |
Напряжение питания | 12 В |
Потребляемая мощность, макс. | 20 Вт |
Потребляемый ток, макс. | 6 А |
Габариты | 1170х750х1030 мм |
Ширина перекрываемого прохода | 750 мм |
Ширина прохода | 560 мм |
Вес, кг | 68 |
Рабочая температура | от +1°C до +40°C |
Класс защиты (IP) | IP41 |
Класс изоляции | III |
Наработка на отказ, не менее | 4 млн. циклов |
Средний срок службы | Не менее 8 лет |
Сертификаты | Транспортной безопасности |
Гарантия | 5 лет |
Страна производства | Россия |
