Артикул:614709
Характеристики
Бренд турникета
—
PERCo
Вид турникета
—
Турникет со встроенным контроллером
Тип турникета
—
Трипод
Тип корпуса турникета
—
Однопроходной, Тумбовый, Напольный
Все характеристики
420 334 руб
В корзину
Купить в 1 клик
Рассчитать доставку

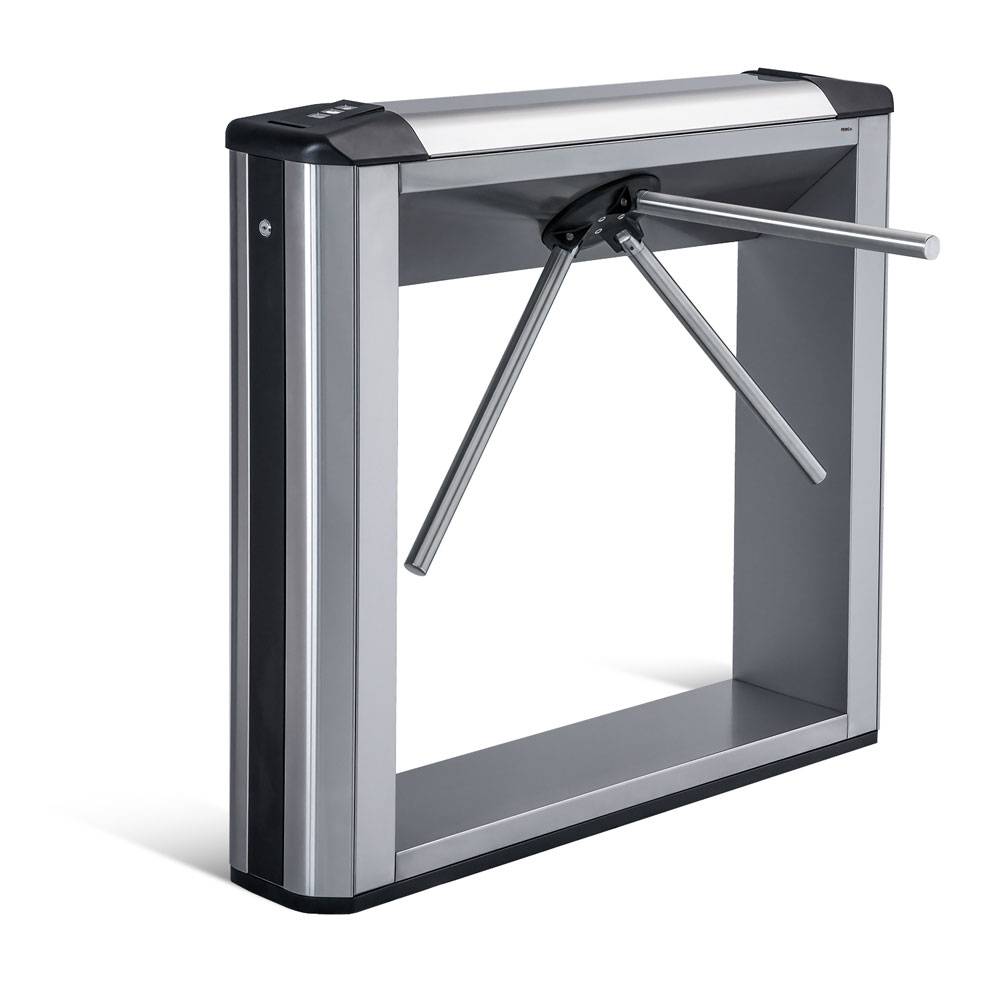

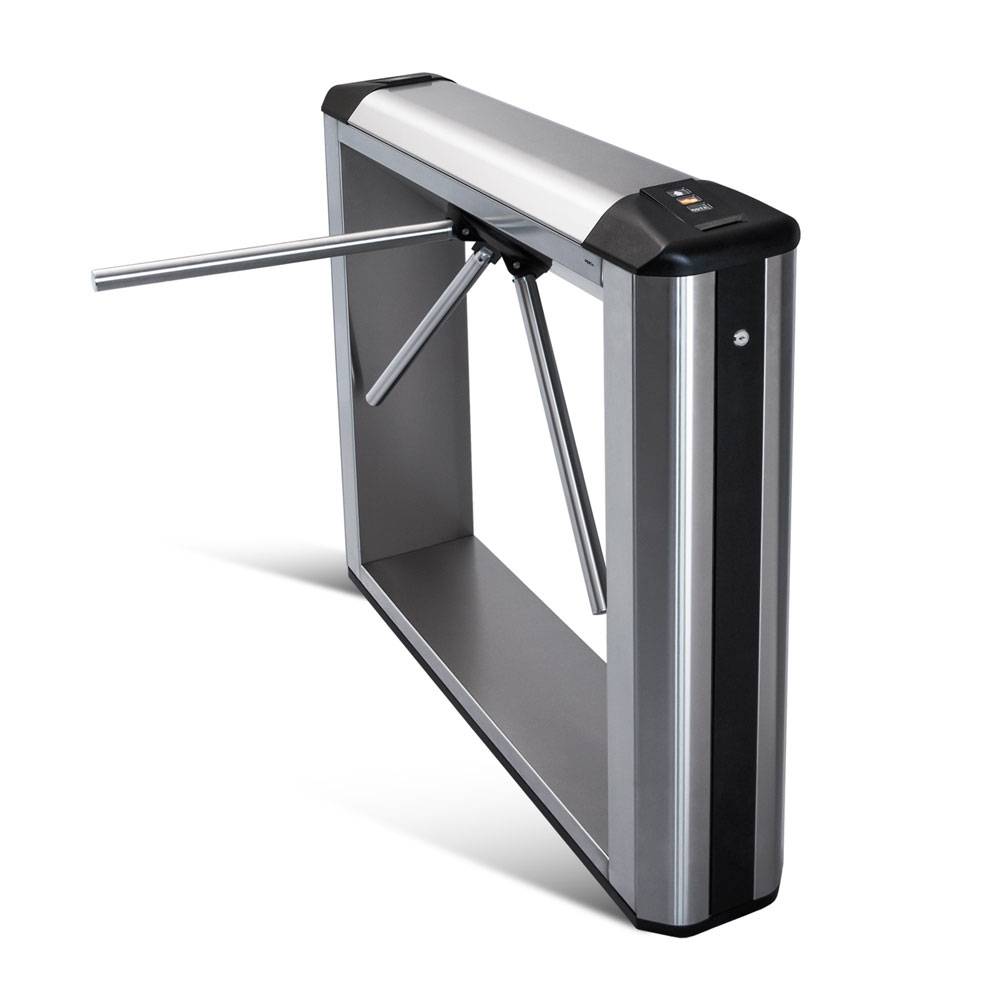

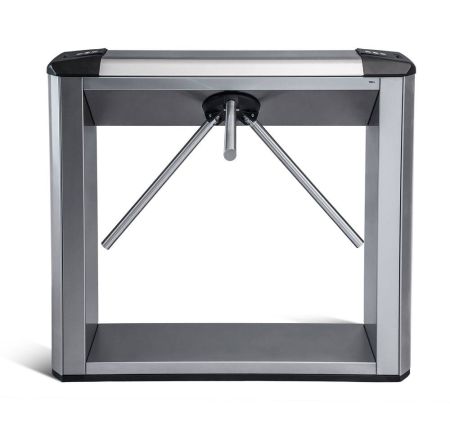

Электронная проходная со встроенным картоприемником PERCo- KTC01.9A – готовое решение для организации контроля доступа. Автоматическая «Антипаника» позволяет мгновенно освободить проход в экстренной ситуации.
Отличительная особенность KTC01.9A – наличие универсальных считывателей, одновременно работающих с картами EMM/HID (HID ProxCard II, ISO prox II; EM-Marin IL-05ELR, ЕМ4100) и MIFARE, а также смартфонами с NFC-модулем и банковскими картами с технологией PayPass.
Комплект поставки:
• Стойка турникета: 1 шт.
• Встроенный картоприемник на 350 бесконтактных карт доступа форматов EM-Marin/HID или MIFARE: 1 шт.
• Контроллер СКУД: 1 шт.
• Считыватели бесконтактных карт форматов EM-Marin/HID или MIFARE: 2 шт.
• Планки Антипаника PERCo-AA-01: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Комплект PERCo-SL01 «Локальное ПО»: 1 шт.
В комплект не входят и приобретаются отдельно:
• источник питания NES-100-12
Преимущества электронных проходных серии KTC01
• наличие встроенного картоприемника
• возможность установки картоприемника с любой стороны турникета при монтаже
• автоматическая «Антипаника»
• работа с картами формата EMM/HID/MIFARE, смартфонами с NFC-модулем и банковскими картами с технологией PayPass
Емкость картоприемника - до 350 карт.
Видеообзор электронной проходной PERCo KTC01
Программное обеспечение поддерживает все основные функции контроля доступа, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием и имеет ограничение по количеству карт в системе (не более 100 карт).
Для работы без ограничений по количеству карт и расширения функционала системы – работа с пропусками посетителей, учет рабочего времени, верификация необходимо приобрести полную версию ПО PERCo-Web.
Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.
В электронной проходной к встроенному в стойку турникета контроллеру можно подключить до 8-ми контроллеров СКУД PERCo-CL201.1 со встроенным считывателем формата EMM/HID, что обеспечивает экономичное оборудование 8-ми помещений системой контроля доступа.
Монтаж и ввод в эксплуатацию электронной проходной PERCo-KTС01
Чтобы произвести монтаж электронной проходной необходимо закрепить стойку турникета с помощью анкерных болтов и подключить к источнику питания и к компьютерной сети Ethernet.
Электронные проходные PERCo KT05.9A и KTC01.9A со встроенным картоприемником выполнены в едином дизайне. Это позволяет применять их в составе одной проходной и при этом снизить себестоимость оборудования. На проходных, как правило, требуется не более 1-2 картоприемников для сбора временных пропусков.
Автоматические планки «Антипаника» позволяют оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу. После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее положение вручную.

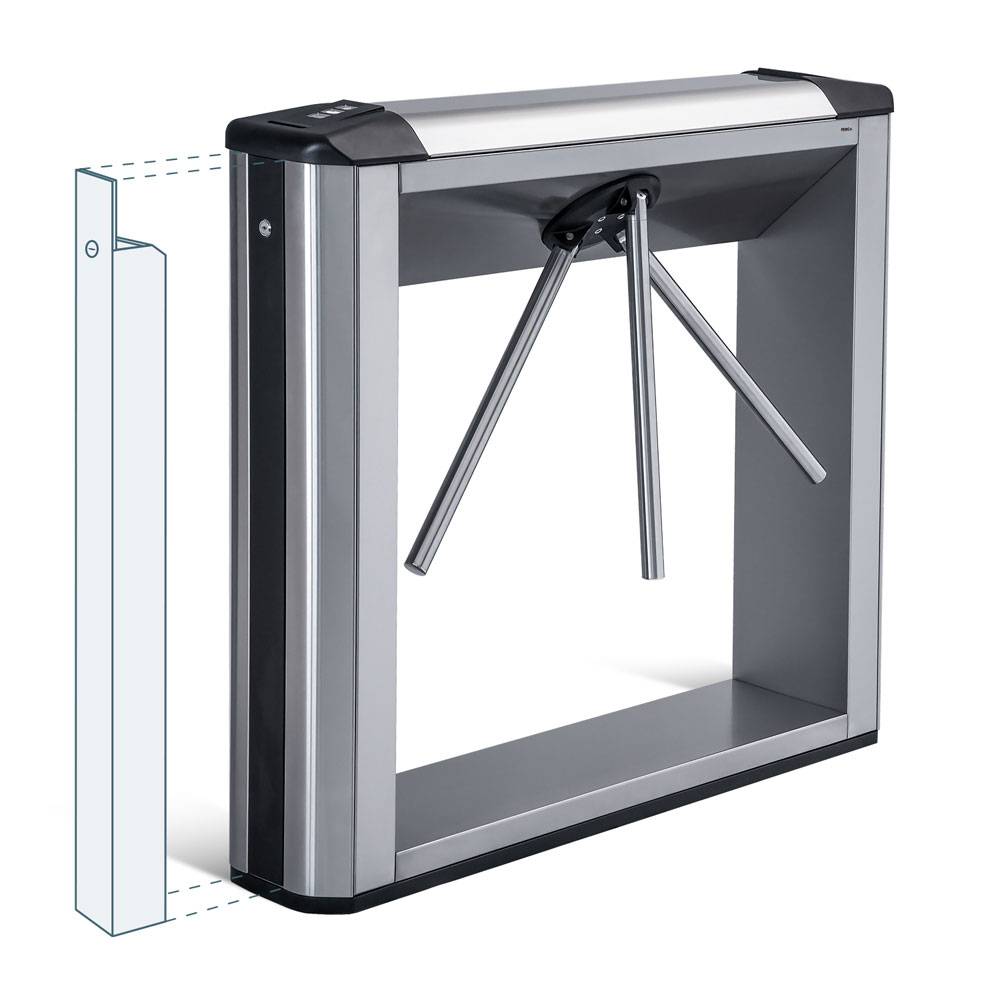

Для формирования зоны прохода электронная проходная может быть дополнена секциями ограждения.
Характеристики:
• Напряжение питания постоянного ток
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления, А : не более 6*
• Потребляемая мощность, Вт: не более 72**
• Пропускная способность в режиме однократного прохода, чел / мин: 30
• Пропускная способность в режиме свободного прохода, чел / мин: 60
• Ширина зоны прохода, мм: 560
• Усилие поворота преграждающей планки, кгс: не более 3
• Количество встроенных считывателей: 2
• Типы используемых бесконтактных карт: HID, EMM, MIFARE, PayPass, смартфон с NFC
• Поддерживаемые стандарты карт доступа MIFARE: MIFARE Ultralight (48 byte), MIFARE Ultralight EV1 (48 byte, 128 byte), MIFARE Ultralight C (144 byte), MIFARE ID (64 byte), MIFARE Classic 1K, MIFARE Classic 4K, MIFARE Plus (X, S, SE), MIFARE DESFire Ev1
• Возможность использования смартфонов с функцией NFC: да
• Интерфейс связи со встроенными считывателями: RS-485
• Дальность считывания при номинальном напряжении питания, см:
- карт HID, EMM: от 5 до 7
- карт MIFARE, смартфонов с NFC: от 3 до 6***
• Число карт доступа (пользователей): от 10 000 до 50 000 (см. Примечание)
• Число событий журнала регистрации: от 230 000 до 870 000 (см. Примечание)
• Число комиссионирующих карт: ограничено числом пользователей
• Объем контейнера картоприемника, карт: до 350
• Количество доп. входов встроенного контроллера: 2
• Количество доп. выходов встроенного контроллера:2
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля ПДУ, м: не менее 6,61
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по IEC 61140
• Средняя наработка на отказ, проходов: не менее 4 000 000
• Средний срок службы, лет: 8
• Web-интерфейс: да

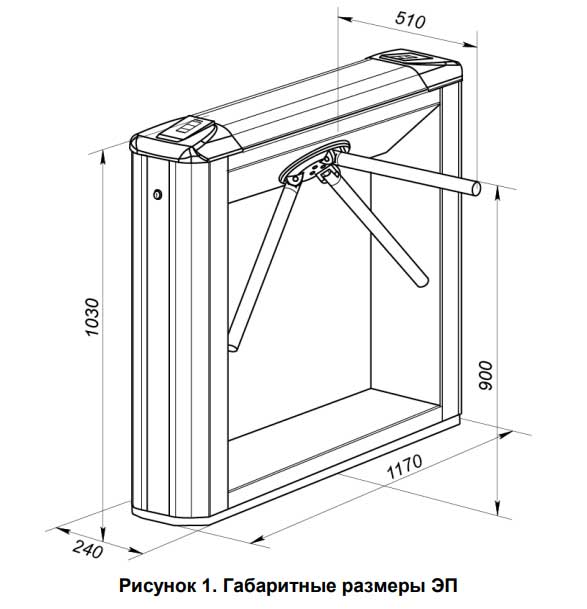

• Габаритные размеры установленной ЭП (см. рис. 1), мм: 1170×750×1030
• Масса (нетто), кг: не более 68
*В качестве источника питания турникета производитель рекомендует использовать блоки питания с выходным напряжением 12VDC и максимальным током нагрузки не менее 7A, с линейной стабилизацией напряжения и амплитудой пульсаций на выходе не более 50 мВ.
**Энергопотребление может достигать 72 Вт в течение 5 сек после подачи питания или при снятии сигнала Fire Alarm. В остальное время энергопотребление не превышает 40 Вт.
***Дальность считывания зависит от типа карты и производителя смартфона.
Примечание: Возможные варианты распределения памяти
• 50 000 карт и 230 000 событий – установлено по умолчанию
• 40 000 карт и 390 000 событий
• 30 000 карт и 550 000 событий
• 20 000 карт и 710 000 событий
• 10 000 карт и 870 000 событий
Устройство
Устройство ЭП показано на рисунке 1. ЭП состоит из стойки (1-3) со встроенными в нее контроллером ЭП и двумя считывателями бесконтактных карт доступа с блоками индикации (8), трех преграждающих планок (5) и ПДУ (12).
Блок индикации
Блоки индикации (8) расположены в торцевых крышках стойки электронной проходной и предназначены для информирования пользователей о текущем состоянии направлений прохода электронной проходной и установленных РКД. Индикация электронной проходной при подаче команд управления от пульта дистанционного управления указана в таблице.
Блок индикации имеет три мнемонических индикатора:
• Зеленый индикатор разрешения прохода. Электронная проходная разблокирована в данном направлении.
• Желтый индикатор ожидания команды оператора или предъявления карты. Электронная проходная заблокирована в данном направлении.
• Красный индикатор запрета прохода. Электронная проходная заблокирована в данном направлении.
Пульт дистанционного управления
Пульт дистанционного управления (12) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для задания и индикации режимов работы при ручном управлении ЭП. Внешний вид ПДУ показан на рисунке.
На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП. Средняя кнопка STOP предназначена для блокирования возможности прохода через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки ЭП в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы ЭП. Доступные при ручном управлении ЭП режимы работы и индикация на ПДУ указаны в таблице 1.
Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».
Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.
Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.
Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
• Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.
Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):
Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.
Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.
Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.
Индикация режимов, событий и состояний контроллера
Индикация контроллера электронной проходной осуществляется на блоках индикации, расположенных на стойке электронной проходной.
1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.
2 При предъявлении в режиме «Охрана» карты доступа, имеющей право снятия с охраны происходит снятие охранной зоны, включающей исполнительное устройство, с охраны и разблокировка исполнительного устройства на Время удержания в разблокированном состоянии. По истечении этого времени исполнительное устройство перейдет в режим, установленный до взятия охранной зоны на охрану («Открыто» или «Контроль»; если предыдущий режим был «Закрыто», то в режим «Контроль»).
3 Звуковая и световая индикация включается на 1 сек.
Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,5 сек, желтый световой индикатор меняет свое состояние на 0,5 сек. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 2 сек.

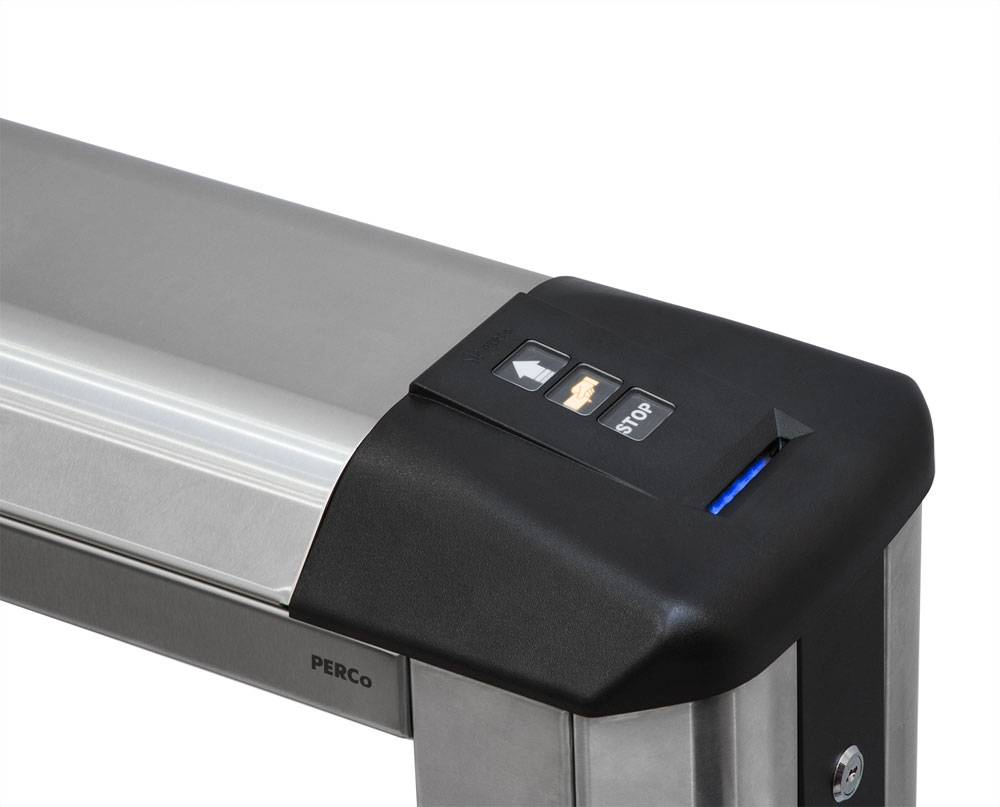

Алгоритм работы картоприемника
При предъявлении карты, предназначенной к изъятию, (например, разовой карты посетителя) к считывателю со стороны картоприемника, картоприемник переходит в режим изъятия карты: гаснет индикация считывателя со стороны картоприемника, щель картоприемника подсвечивается мигающей голубой светодиодной подсветкой. После этого при наличии карты в приемной щели открывается шторка механизма картоприемника, и карта проваливается в контейнер. После изъятия карты шторка картоприемника закрывается, электронная проходная разблокируется в данном направлении, и на блоке индикации картоприемника загорается зеленый индикатор. Команды управления от ПДУ для данного направления прохода во время изъятия карты игнорируются.
Пока карта не будет изъята, электронная проходная находится в заблокированном состоянии. Если по истечении времени ожидания (устанавливаемого через ПО) изымаемая карта не будет изъята картоприемником, то владельцу карты будет отказано в проходе; на блоке индикации в течение 2 с будет гореть красный индикатор, и одновременно будет звучать сигнал зуммера, после чего электронная проходная вернется в исходный режим.
По окончании прохода электронная проходная возвращается в исходный режим, проход блокируется, и на блоке индикации считывателя снова загорается желтый индикатор. При предъявлении постоянной разрешенной карты сотрудника ему сразу разрешается проход через электронную проходную, на блоке индикации загорается зеленый индикатор. Карта при этом картоприемником не изымается.
При заполнении контейнера для приема карт начнет подсвечиваться приемная щель картоприемника в режиме мигания с периодом 2 секунды, тем самым предупреждая техперсонал о необходимости освободить контейнер от карт. Если контейнер не освобожден, то после приема еще 9 карт работа картоприемника блокируется, подсветка приемной щели становится постоянной. Разблокировка картоприемника происходит автоматически после освобождения его контейнера от карт.
Также постоянная подсветка приемной щели картоприемника включается при неисправности картоприемника.
Порядок извлечения и установки контейнера картоприемника
Чтобы извлечь контейнер (10) для приема карт выполните следующие действия:
1 Вставьте ключ в замок контейнера (12) и откройте его, повернув ключ до упора по часовой стрелке.
2 Потянув за ключ, выведите на себя из корпуса электронной проходной верхнюю часть контейнера.
3 Приподняв контейнер, снимите его.
Чтобы установить контейнер, выполните следующие действия:
1. Заведите нижнюю часть контейнера в корпус электронной проходной и установите ее соответствующим пазом на выступ в основании электронной проходной.
2. Вставьте контейнер в корпус электронной проходной до конца; правильная установка контейнера не требует приложения значительных усилий.
3. Закройте замок, повернув ключ в замке до упора против часовой стрелки.
После закрытия замка контейнер должен плотно, без перекосов, прилегать к стойке электронной проходной.
Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

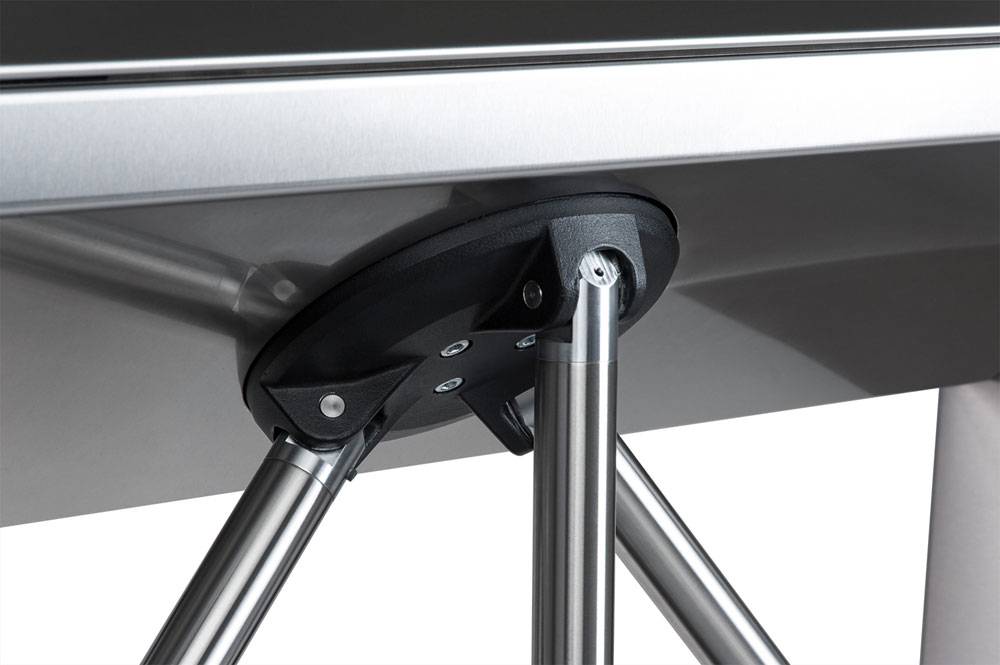

Использование преграждающих планок «Антипаника»
Преграждающие планки «Антипаника» имеют конструкцию, позволяющую быстро организовать аварийный выход через зону прохода электронной проходной без применения специальных средств или инструментов. Для этого необходимо потянуть планку, перекрывающую зону прохода, в осевом направлении от стойки до упора, и затем сложить ее, опустив вниз.
Механическая разблокировка электронной проходной
Для механической разблокировки электронной проходной вставьте ключ в замок механической разблокировки (7) и поверните его по часовой стрелке до упора, при этом замок откроется, а механизм секретности замка выдвинется из корпуса. Убедитесь в том, что электронная проходная разблокирована, повернув рукой преграждающие планки на несколько оборотов в каждую сторону. Для выключения функции механической разблокировки электронной проходной установите преграждающие планки в исходное положение и нажмите на механизм секретности замка механической разблокировки, утопив его в корпус до щелчка. Убедитесь в том, что электронная проходная заблокирована и преграждающие планки не имеют возможности вращаться ни в одну сторону.
Автоматическая разблокировка электронной проходной
При работе в составе систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» в случае возникновения пожара или других нештатных ситуаций предусмотрена возможность перевода электронной проходной в режим Fire Alarm от устройства аварийной разблокировки (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме электронная проходная разблокируется для прохода в обоих направлениях, на блоках индикации горят зеленые стрелки (свободный проход в обоих направлениях), команды управления от других устройств и ПО игнорируются.
Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX
Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS
Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
Отличительная особенность KTC01.9A – наличие универсальных считывателей, одновременно работающих с картами EMM/HID (HID ProxCard II, ISO prox II; EM-Marin IL-05ELR, ЕМ4100) и MIFARE, а также смартфонами с NFC-модулем и банковскими картами с технологией PayPass.
Комплект поставки:
• Стойка турникета: 1 шт.
• Встроенный картоприемник на 350 бесконтактных карт доступа форматов EM-Marin/HID или MIFARE: 1 шт.
• Контроллер СКУД: 1 шт.
• Считыватели бесконтактных карт форматов EM-Marin/HID или MIFARE: 2 шт.
• Планки Антипаника PERCo-AA-01: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Комплект PERCo-SL01 «Локальное ПО»: 1 шт.
В комплект не входят и приобретаются отдельно:
• источник питания NES-100-12
Преимущества электронных проходных серии KTC01
• наличие встроенного картоприемника
• возможность установки картоприемника с любой стороны турникета при монтаже
• автоматическая «Антипаника»
• работа с картами формата EMM/HID/MIFARE, смартфонами с NFC-модулем и банковскими картами с технологией PayPass
Емкость картоприемника - до 350 карт.
Видеообзор электронной проходной PERCo KTC01
Программное обеспечение поддерживает все основные функции контроля доступа, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием и имеет ограничение по количеству карт в системе (не более 100 карт).
Для работы без ограничений по количеству карт и расширения функционала системы – работа с пропусками посетителей, учет рабочего времени, верификация необходимо приобрести полную версию ПО PERCo-Web.
Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.
В электронной проходной к встроенному в стойку турникета контроллеру можно подключить до 8-ми контроллеров СКУД PERCo-CL201.1 со встроенным считывателем формата EMM/HID, что обеспечивает экономичное оборудование 8-ми помещений системой контроля доступа.
Монтаж и ввод в эксплуатацию электронной проходной PERCo-KTС01
Чтобы произвести монтаж электронной проходной необходимо закрепить стойку турникета с помощью анкерных болтов и подключить к источнику питания и к компьютерной сети Ethernet.
Электронные проходные PERCo KT05.9A и KTC01.9A со встроенным картоприемником выполнены в едином дизайне. Это позволяет применять их в составе одной проходной и при этом снизить себестоимость оборудования. На проходных, как правило, требуется не более 1-2 картоприемников для сбора временных пропусков.
Автоматические планки «Антипаника» позволяют оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу. После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее положение вручную.
Для формирования зоны прохода электронная проходная может быть дополнена секциями ограждения.
Характеристики:
• Напряжение питания постоянного ток
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления, А : не более 6*
• Потребляемая мощность, Вт: не более 72**
• Пропускная способность в режиме однократного прохода, чел / мин: 30
• Пропускная способность в режиме свободного прохода, чел / мин: 60
• Ширина зоны прохода, мм: 560
• Усилие поворота преграждающей планки, кгс: не более 3
• Количество встроенных считывателей: 2
• Типы используемых бесконтактных карт: HID, EMM, MIFARE, PayPass, смартфон с NFC
• Поддерживаемые стандарты карт доступа MIFARE: MIFARE Ultralight (48 byte), MIFARE Ultralight EV1 (48 byte, 128 byte), MIFARE Ultralight C (144 byte), MIFARE ID (64 byte), MIFARE Classic 1K, MIFARE Classic 4K, MIFARE Plus (X, S, SE), MIFARE DESFire Ev1
• Возможность использования смартфонов с функцией NFC: да
• Интерфейс связи со встроенными считывателями: RS-485
• Дальность считывания при номинальном напряжении питания, см:
- карт HID, EMM: от 5 до 7
- карт MIFARE, смартфонов с NFC: от 3 до 6***
• Число карт доступа (пользователей): от 10 000 до 50 000 (см. Примечание)
• Число событий журнала регистрации: от 230 000 до 870 000 (см. Примечание)
• Число комиссионирующих карт: ограничено числом пользователей
• Объем контейнера картоприемника, карт: до 350
• Количество доп. входов встроенного контроллера: 2
• Количество доп. выходов встроенного контроллера:2
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля ПДУ, м: не менее 6,61
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по IEC 61140
• Средняя наработка на отказ, проходов: не менее 4 000 000
• Средний срок службы, лет: 8
• Web-интерфейс: да
• Габаритные размеры установленной ЭП (см. рис. 1), мм: 1170×750×1030
• Масса (нетто), кг: не более 68
*В качестве источника питания турникета производитель рекомендует использовать блоки питания с выходным напряжением 12VDC и максимальным током нагрузки не менее 7A, с линейной стабилизацией напряжения и амплитудой пульсаций на выходе не более 50 мВ.
**Энергопотребление может достигать 72 Вт в течение 5 сек после подачи питания или при снятии сигнала Fire Alarm. В остальное время энергопотребление не превышает 40 Вт.
***Дальность считывания зависит от типа карты и производителя смартфона.
Примечание: Возможные варианты распределения памяти
• 50 000 карт и 230 000 событий – установлено по умолчанию
• 40 000 карт и 390 000 событий
• 30 000 карт и 550 000 событий
• 20 000 карт и 710 000 событий
• 10 000 карт и 870 000 событий
Устройство
Устройство ЭП показано на рисунке 1. ЭП состоит из стойки (1-3) со встроенными в нее контроллером ЭП и двумя считывателями бесконтактных карт доступа с блоками индикации (8), трех преграждающих планок (5) и ПДУ (12).
Блок индикации
Блоки индикации (8) расположены в торцевых крышках стойки электронной проходной и предназначены для информирования пользователей о текущем состоянии направлений прохода электронной проходной и установленных РКД. Индикация электронной проходной при подаче команд управления от пульта дистанционного управления указана в таблице.
Блок индикации имеет три мнемонических индикатора: • Зеленый индикатор разрешения прохода. Электронная проходная разблокирована в данном направлении.
• Желтый индикатор ожидания команды оператора или предъявления карты. Электронная проходная заблокирована в данном направлении.
• Красный индикатор запрета прохода. Электронная проходная заблокирована в данном направлении.
Пульт дистанционного управления
Пульт дистанционного управления (12) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для задания и индикации режимов работы при ручном управлении ЭП. Внешний вид ПДУ показан на рисунке.
На лицевой панели ПДУ расположены три кнопки для задания режимов работы ЭП. Средняя кнопка STOP предназначена для блокирования возможности прохода через ЭП в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки ЭП в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы ЭП. Доступные при ручном управлении ЭП режимы работы и индикация на ПДУ указаны в таблице 1.
Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».
Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.
Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.
Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
• Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.
Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):
Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.
Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.
Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.
Индикация режимов, событий и состояний контроллера
Индикация контроллера электронной проходной осуществляется на блоках индикации, расположенных на стойке электронной проходной.
1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.
2 При предъявлении в режиме «Охрана» карты доступа, имеющей право снятия с охраны происходит снятие охранной зоны, включающей исполнительное устройство, с охраны и разблокировка исполнительного устройства на Время удержания в разблокированном состоянии. По истечении этого времени исполнительное устройство перейдет в режим, установленный до взятия охранной зоны на охрану («Открыто» или «Контроль»; если предыдущий режим был «Закрыто», то в режим «Контроль»).
3 Звуковая и световая индикация включается на 1 сек.
Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,5 сек, желтый световой индикатор меняет свое состояние на 0,5 сек. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 2 сек.
Алгоритм работы картоприемника
При предъявлении карты, предназначенной к изъятию, (например, разовой карты посетителя) к считывателю со стороны картоприемника, картоприемник переходит в режим изъятия карты: гаснет индикация считывателя со стороны картоприемника, щель картоприемника подсвечивается мигающей голубой светодиодной подсветкой. После этого при наличии карты в приемной щели открывается шторка механизма картоприемника, и карта проваливается в контейнер. После изъятия карты шторка картоприемника закрывается, электронная проходная разблокируется в данном направлении, и на блоке индикации картоприемника загорается зеленый индикатор. Команды управления от ПДУ для данного направления прохода во время изъятия карты игнорируются.
Пока карта не будет изъята, электронная проходная находится в заблокированном состоянии. Если по истечении времени ожидания (устанавливаемого через ПО) изымаемая карта не будет изъята картоприемником, то владельцу карты будет отказано в проходе; на блоке индикации в течение 2 с будет гореть красный индикатор, и одновременно будет звучать сигнал зуммера, после чего электронная проходная вернется в исходный режим.
По окончании прохода электронная проходная возвращается в исходный режим, проход блокируется, и на блоке индикации считывателя снова загорается желтый индикатор. При предъявлении постоянной разрешенной карты сотрудника ему сразу разрешается проход через электронную проходную, на блоке индикации загорается зеленый индикатор. Карта при этом картоприемником не изымается.
При заполнении контейнера для приема карт начнет подсвечиваться приемная щель картоприемника в режиме мигания с периодом 2 секунды, тем самым предупреждая техперсонал о необходимости освободить контейнер от карт. Если контейнер не освобожден, то после приема еще 9 карт работа картоприемника блокируется, подсветка приемной щели становится постоянной. Разблокировка картоприемника происходит автоматически после освобождения его контейнера от карт.
Также постоянная подсветка приемной щели картоприемника включается при неисправности картоприемника.
Порядок извлечения и установки контейнера картоприемника
Чтобы извлечь контейнер (10) для приема карт выполните следующие действия:
1 Вставьте ключ в замок контейнера (12) и откройте его, повернув ключ до упора по часовой стрелке.
2 Потянув за ключ, выведите на себя из корпуса электронной проходной верхнюю часть контейнера.
3 Приподняв контейнер, снимите его.
Чтобы установить контейнер, выполните следующие действия:
1. Заведите нижнюю часть контейнера в корпус электронной проходной и установите ее соответствующим пазом на выступ в основании электронной проходной.
2. Вставьте контейнер в корпус электронной проходной до конца; правильная установка контейнера не требует приложения значительных усилий.
3. Закройте замок, повернув ключ в замке до упора против часовой стрелки.
После закрытия замка контейнер должен плотно, без перекосов, прилегать к стойке электронной проходной.
Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».
Использование преграждающих планок «Антипаника» Преграждающие планки «Антипаника» имеют конструкцию, позволяющую быстро организовать аварийный выход через зону прохода электронной проходной без применения специальных средств или инструментов. Для этого необходимо потянуть планку, перекрывающую зону прохода, в осевом направлении от стойки до упора, и затем сложить ее, опустив вниз.
Механическая разблокировка электронной проходной
Для механической разблокировки электронной проходной вставьте ключ в замок механической разблокировки (7) и поверните его по часовой стрелке до упора, при этом замок откроется, а механизм секретности замка выдвинется из корпуса. Убедитесь в том, что электронная проходная разблокирована, повернув рукой преграждающие планки на несколько оборотов в каждую сторону. Для выключения функции механической разблокировки электронной проходной установите преграждающие планки в исходное положение и нажмите на механизм секретности замка механической разблокировки, утопив его в корпус до щелчка. Убедитесь в том, что электронная проходная заблокирована и преграждающие планки не имеют возможности вращаться ни в одну сторону.
Автоматическая разблокировка электронной проходной
При работе в составе систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» в случае возникновения пожара или других нештатных ситуаций предусмотрена возможность перевода электронной проходной в режим Fire Alarm от устройства аварийной разблокировки (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме электронная проходная разблокируется для прохода в обоих направлениях, на блоках индикации горят зеленые стрелки (свободный проход в обоих направлениях), команды управления от других устройств и ПО игнорируются.
Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX
Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS
Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
Бренд турникета | PERCo |
Вид турникета | Турникет со встроенным контроллером |
Тип турникета | Трипод |
Тип корпуса турникета | Однопроходной, Тумбовый, Напольный |
Тип привода турникета | Электромеханический |
Исполнение турникета | Для помещений |
Материал корпуса турникета | Нержавеющая сталь |
Преграждающие планки/створки | Антипаника, в комплекте |
Антипаника | Автоматическая |
Тип блокировки | Нормально закрытый (НЗ) |
Встроенный картоприемник | Есть |
Встроенные считыватели | Бесконтактные |
Пропускная способность | 30 чел/мин |
Количество событий | 870 000 |
Количество пользователей /карт | 50 000 |
Пульт управления | 1 шт. в комплекте |
Сетевой интерфейс | Ethernet 10/100M |
Напряжение питания | 12 В |
Потребляемая мощность, макс. | 72 Вт |
Потребляемый ток, макс. | 6 А |
Габариты | 1170х750х1030 мм |
Ширина перекрываемого прохода | 750 мм |
Ширина прохода | 560 мм |
Вес, кг | 68 |
Рабочая температура | от +1°C до +40°C |
Класс защиты (IP) | IP41 |
Класс изоляции | III |
Наработка на отказ, не менее | 4 млн. циклов |
Средний срок службы | Не менее 8 лет |
Сертификаты | Транспортной безопасности |
Гарантия | 5 лет |
Страна производства | Россия |
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Заполнение адреса
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Если Вы хотите узнать об условиях доставки и оплаты, но не желаете о них читать, то Вы можете позвонить любому нашему сотруднику, и он обязательно Вам поможет.
Покупка за безналичный расчет
При оплате за безналичный расчет наш сотрудник свяжется с Вами, чтобы подтвердить заказ и уточнить сроки и адрес доставки. После оформления заказа сотрудник нашей компании вышлет вам счет, по которому необходимо будет произвести оплату.
После оплаты заказа к Вам приедет наш курьер, который доставит ваш заказ.
Самостоятельно забрать заказ из пунктов самовывоза Вы можете после его оплаты по безналичному расчету. Оплата доставки до пунктов выдачи транспортных компаний производится по тарифам выбранной Вами транспортной компании непосредственно в месте получения заказа.
Самовывоз из офиса нашей компании в Зеленограде, так же возможен после предоплаты по безналичному расчету, и предварительной договоренности с менеджером.
Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.
Стоимость доставки курьером
Стоимость доставки по Москве, Все товары —750 руб., бесплатная доставка от 25000 руб
Стоимость доставки по Московской области рассчитывается для каждого заказа индивидуально и зависит от суммарного веса товаров заказа и удаленности адреса доставки.
Время доставки
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
Доставка в регионы России
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.
Доставка выполняется в рабочие дни с 10:00 до 18:00 часов, в субботу и в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.
Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.
Место доставки
Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.
Правила
При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.Стоимость доставки выделяется в документах на покупку отдельной графой.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Телефон службы доставки: 8 (499) 350 35 28.
Отзывы
Оставить отзыв
Загрузка отзывов...
Компания PERCo — ведущий российский производитель систем контроля и управления доступом. Входит в пятерку крупнейших мировых производителей
Ваш менеджер
Артем Королев8 (925) 009-71-93
Задать вопрос
Задать вопрос
