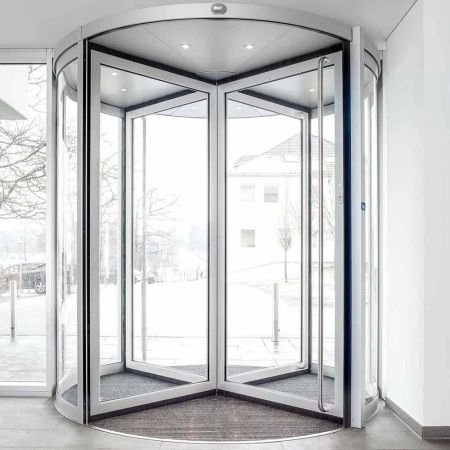

Карусельная дверь dormakaba KTV-3A-3200

Карусельная дверь dormakaba KTV-3A-3200

Карусельные двери DORMA KTV-3/4 предназначены для создания привлекательных и надёжных входных групп зданий различного назначения и рассчитаны на работу в условиях интенсивного трафика.
В полностью автоматической версии микропроцессорный блок управления и частотный привод переменного тока обеспечивают стабильную и безопасную работу при любых погодных условиях.

Особенности двери KTV-3A-3200:
• 3 фиксированные створки с 6-мм закаленным стеклом в рамном профиле
• Барабан из 8,76 мм триплекс
• Внутренний диаметр, 3200 мм
• Внешний диаметр, 3431 мм
• Высота чистого прохода, 2400 мм
• Ширина чистого прохода, 1540 мм
• Высота канопе, 1000 мм
• Высота конструкции, 3400 мм
• Освещение: 4 точечных LED светильника
• Механический замок створок
• Верхний потолок – белый меламин
• Нижний потолок – металлический в цвет RAL
• Электрический привод (автоматика)
• Резиновый буфер-сенсор на входных колоннах, 2 шт.
• Резиновый буфер-сенсор внизу створки, 3 шт.
• Фотодатчик в потолке в зоне входной колонны, 2 шт.
• Аварийная кнопка СТОП на внутренней и внешней
• Программный переключатель на внутренней колонне
• Активаторы – 2 радара

Функциональность полностью автоматической версии
Четыре режима работы (базовая комплектация):
• автоматический с ожиданием в положении покоя;
• автоматический с вращением на малой скорости;
• дверь заперта;
• летнее положение / эвакуация.
Совершенная система безопасности:
• постоянный мониторинг усилия на створках блоком управления;
• контактные бамперы-датчики на стойках прохода и створках;
• бесконтактные ИК датчики зоны стоек и нижних кромок створок;
• опциональные ИК датчики зоны перед створками.
Возможность встраивания тепловой завесы с полукруглым соплом над всем проходом (опция по запросу).
Возможность установки (опция по запросу):
• внешнего или внутреннего ручного, либо внутреннего автоматического ночного экрана;
• ручных или автоматических замков
Возможность интеграции в системы управления зданием, а также подключения пожарной сигнализации (опция по запросу).
Режим прохода лиц с ограниченными возможностями – активируется кнопками на внешней и внутренней стойках двери (опция по запросу).

3-х и 4-х створчатые карусельные двери серии KTV универсальны в применении на самых разных объектах благодаря широкому набору конструктивных вариантов и опций. С карусельной дверью KTV любой фасад сразу приковывает взгляд и производит хорошее первое впечатление на посетителей. Также дверь соответствует высокому архитектурному уровню здания, в которой она располагается.

• Магнитная технология нового ультра-тонкого прямого привода KTV обеспечивает плавную работу двери с предельной точностью вращения, также предотвращая износ и повреждения механических компонентов двери и минимизируя уровень шума.
• Карусельные двери dormakaba KTV отличаются сверхкомпактным канопе (всего 100 мм) со встроенным кольцом светодиодного освещения.
• Несмотря на небольшие размеры, в потолок есть возможность встроить и скрытый электромеханический замок, и внешний ночной экран.
• Очень тихая работа и практически нет изнашиваемых деталей, так как у привода нет редуктора и нет зубчатого ремня
• Противовзломные карусельные двери с классом взломостойкости RC2 (WK2)
• Высота чистого прохода до 4000 мм
• Протестирована на 2 миллиона циклов открывания-закрывания
• Светящееся LED-кольцо привода в потолке обеспечивает гармоничное освещения внутри двери
• Гидроизоляция внешней части верхнего потолка
• Встроенная тепловая завеса
• Улучшенная точность позиционирования, позволяющая снизить потоки воздуха и перепады температуры между улицей и стороной внутри здания
• Встроенный ограничитель скорости вращения в базовой комплектации для защиты от чрезмерного ускорения двери
• Аварийные кнопки и кнопки доступа инвалидов
• Напольное покрытие
• Новый улучшенный plug-in интерфейс, позволяющий легко и беспроблемно делать электронные и электрические соединения

3-х и 4-х створчатые карусельные двери KTV в базовом варианте доступны к заказу как ручные карусельные двери. Но также доступны к заказу и двери с позиционированием, с сервоприводом и полностью автоматические двери. Такой широкий выбор типа двери позволяет применять их на самых разных объектах при любых требованиях заказчика. Электроника контролирует не только плавное вращение двери, в комбинации с сенсорами безопасности, мониторящими зону прохода, она также обеспечивает высокий уровень безопасности (EN 16005).

Новый прямой привод dormakaba действительно уникален, потому что для него требуется канопе высотой всего 100 мм. Это позволяет устанавливать его как на новых объектах, где требуется премиальная дверь с исключительно тонким канопе, так и на реконструкциях старых дверей. Вдобавок, прямой привод значительно улучшает такую характеристику вращения, как точность позиционирования двери, обеспечивая самые взыскательные требования клиента.

Варианты конструкции
Двери KTV 3/KTV 4 доступны к заказы в разных режимах работы. Доступны ручной режим (M), режим позиционирования (P), сервопривод (S) или полностью автоматический вариант (A), выбор типа KTV зависит от конкретных требований заказчика. Выбор типа двери также может быть скорректирован уже после установки, без необходимости замены привода или контроллера.

• KTV-M - Ручная карусельная дверь с электронным ограничителем скорости
• KTV-P - Полуавтоматическая карусельная дверь с ручным вращением и с системой автоматического позиционирования
• KTV-S - Полуавтоматическая карусельная дверь, начинающая медленно вращаться от датчиков движения, при этом вручную можно ускорить вращение до необходимой скорости
• KTV-A - Полностью автоматическая дверь с активацией от датчиков движения; все необходимые элементы безопасности (сенсоры, бамперы, кнопки) включены как стандарт

Наша карусельная дверь значительно снижает уровень нежелательного шума, а также предотвращая попадание грязи и пыли с улицы внутрь здания. Люди, работающие в непосредственной близости от входа будут меньше подвержены простудным заболеваниям. Вдобавок карусельные двери снижают потребность в обогреве или кондиционировании холла.

Сертификаты
Двери KTV 3/KTV 4 имеют как европейский сертификат TÜV на соответствие стандарту EN 16005, так и все необходимые российские сертификаты.

Преимущества для подрядчиков / планировщиков / архитекторов
• Легкое подключение электрических кабелей благодаря удобной системе коннекторов
• Несложный процесс настройки двери, выставления параметров и программирования
• Легкая возможность апгрейда (например от сервоприводной к полностью автоматической двери)
• Оптика: светящееся LED-кольцо для исключительно яркого освещения внутри двери
• Система встроенных сенсоров обеспечивает гармоничный внешний вид

Прямой привод в компактном канопе
Электромагнитный блок прямого привода KT FLEX Direct отличается низким уровнем шума, высокой износостойкостью и низкой потребностью в техническом обслуживании. Блок бесщеточного безредукторного привода позволяет использовать потолочную часть минимальной высоты — всего 100 мм. Компактная конструкция элегантно вписывается в архитектуру здания.
Режим эксплуатации определяет вариант привода крестовины (ручное управление, полуавтоматический или полностью автоматический), а также скорость вращения двери.
Улучшенный контроль климата в здании
После использования карусельные двери поворачивают створку двери в исходное положение. Двойной ряд уплотнительных щеток на дверных створках улучшает микроклимат в здании даже при высоких ветровых нагрузках. Благодаря индивидуально регулируемым фасадам система гармонично вписывается в установленные конструкции здания.
Защита от взлома — до класса RC2
Система блокировки крестовины предотвращает риск несанкционированного проникновения. Дополнительно устанавливаемый ночной экран также повышает защиту от проникновения. Он состоит из одной или двух раздвижных панелей, закрывающих внешний вход в систему. Доступны исполнения до класса защиты RC2 в соответствии со стандартом EN 1627.

Обзор размеров системы и некоторых исполнений

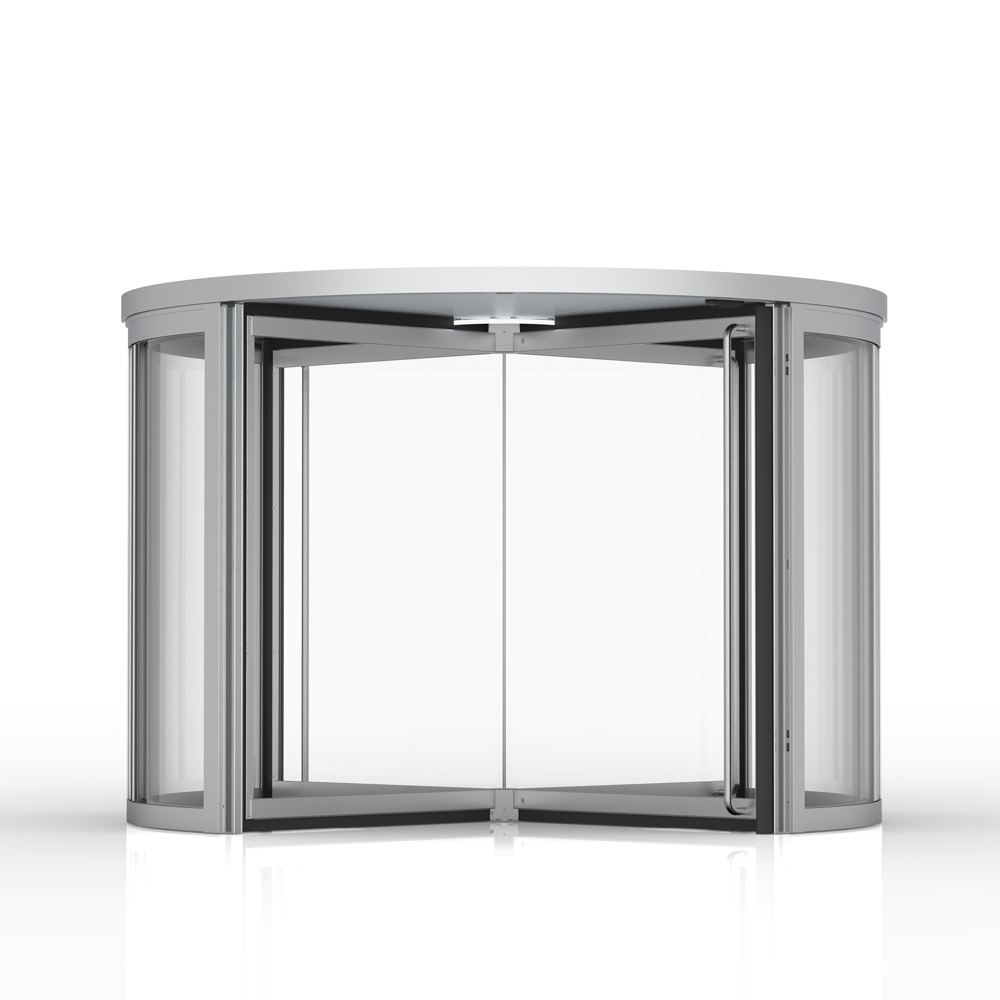

На изображении представлен примерный внешний вид 3-створчатой карусельной двери KTV 3 со створками в рамном профиле

Габаритные размеры системы
01. Внутренний диаметр W = от 2 000 мм до максимум 3 800 мм
02. Высота чистого прохода LH = от 2 100 мм до максимум 4 000 мм
03. Высота канопе CH ≥ от 100 мм до максимум 1 000 мм

Возможные размерные исполнения карусельных дверей KTV зависят от количества и конструкции дверных створок, а также от выбранного вида обработки поверхности.

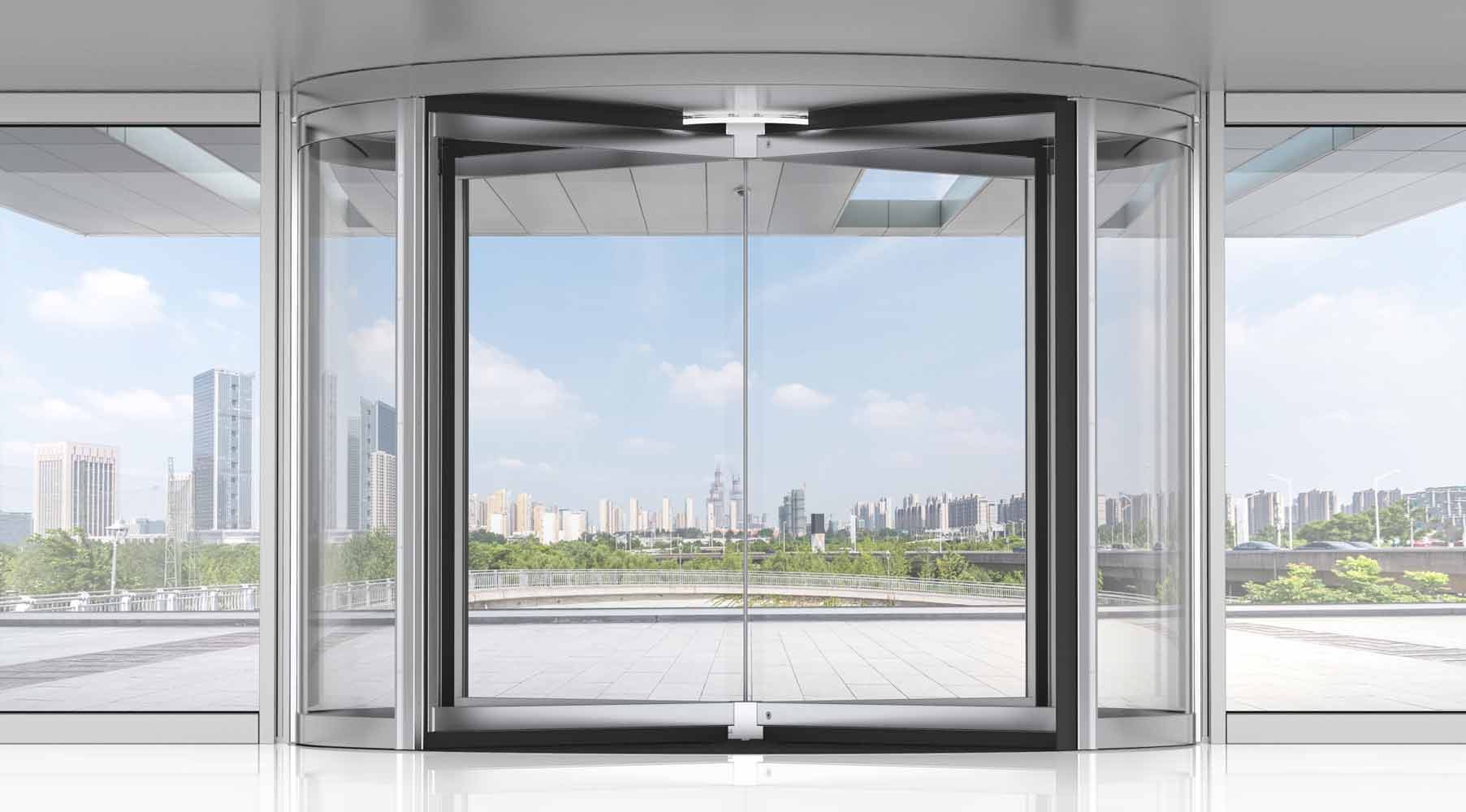

На изображении представлен примерный внешний вид 4-створчатой карусельной двери KTV 4

01. С пылезащищенной крышкой из меламина
02. Высота канопе 100 мм
03. Створки из рамного профиля
04. Внешний ночной экран в полузакрытом положении 05 Барабан
05. Барабан

Варианты крестовин


Крестовина с 3 либо 4 створками
Крестовина KTV может быть выполнена с 3 либо 4 створками. Преимущество 3-х створчатой двери заключается в том, что она обеспечивает больше пространства в каждом отдельном сегменте.
Меньший вес также обеспечивает более низкое усилие, необходимое для входа (для дверей с ручным управлением и полуавтоматическим приводом).
Кроме того, 3-створчатые двери позволяют устанавливать исполнения с большей высотой чистого прохода, обеспечивая возможность создания максимально обтекаемой конструкции двери.
4-створчатые двери обеспечивают больше пространства на входе и выходе для удобства одновременного входа и выхода из здания. Благодаря большему количеству уплотнений в направлении стоек такие двери также обеспечивают более качественную защиту от сквозняков, шума и внешних климатических воздействий в исходном положении.
Транспортный проход
Эта функция позволяет проносить объемные предметы, временно увеличить пропускную способность или обеспечить непрерывную вентиляцию в соответствующих погодных условиях. С помощью инструмента можно ослабить и сложить одну или две (в случае KTV 4) дверные створки.
Функция складывания створок Bookfold/аварийный выход
При приложении усилия больше заданного створки двери складываются в обоих направлениях. Это означает возможность быстрого выхода из здания через обе стороны двери, независимо от направления вращения.
В зависимости от государственных и местных правил система, оснащенная складными створками, также может быть использоваться на путях эвакуации и в аварийных выходах.
Крестовина с тонким профилем
Для создания особой легкости внешнего вида конструкции можно использовать неподвижно закрепленные створки с тонким профилем. Безопасное 12-мм стекло позволяет исключить необходимость установки профилей на центральной оси двери. Дверь запирается с помощью механического напольного замка.

Замки и ночные экраны

Механический замок
Крестовина блокируется от несанкционированного проникновения с помощью системы с запорным стержнем, скрытой в створке двери. Для крестовины с тонким профилем створок используется напольный замок.
Электромеханический замок
После переключения программного переключателя дверные створки автоматически позиционируются и закрываются: электромеханический замок, установленный в потолочной части двери, захватывает язычок на верхней кромке дверного створки и блокирует движение крестовины. Отпирание двери для индивидуального входа осуществляется с помощью функции “Ночь/Банк”. Датчики или кнопки предотвращают непреднамеренное закрытие человека внутри двери.
Ночной экран с ручным или автоматическим управлением
Ночной экран идеально подходит для защиты от незваных гостей, листьев или попадания мусора в систему. После отключения карусельной двери управление и запирание осуществляется вручную или автоматически с помощью электромеханического ночного экрана. Двери с ночным экраном могут быть оснащены соответствующими компонентами, например стеклом специального типа и замками, чтобы обеспечить соответствие классу защиты RC2 в соответствии с EN 1627.
Внутренний ночной экран
• Дверная система может быть смещена по отношению к центральной оси фасада
• Ночной экран с ручным управлением (высота канопе CH минимум 200 мм) и автоматический ночной экран (высота канопе CH минимум 300 мм)
Внешний ночной экран
• Ночной экран с ручным управлением (высота канопе CH минимум 100 мм)
• Защита от взлома — до класса RC2
• Элементы управления должны быть установлены в непосредственной близости от зоны прохода

Створки, барабан и ночной экран
Подберите все элементы дверной системы KTV в соответствии с вашими индивидуальными и техническими требованиями.
Створка двери
На двери с 3 и 4 створками в стандартной комплектации устанавливается безопасное стекло. В профилях по окружности дверных створок используется система двойных щеток “Twin-Brush”, что означает, что уплотнение переходов к стенкам барабана, потолку и полу значительно лучше, чем при использовании простых щеточных систем уплотнения.
Барабан и ночной экран
Стенки барабана и створки ночного экрана изготавливаются из алюминиевых профилей и в стандартном исполнении оснащаются триплексом 8,76 мм.


Верхний потолок и нижний потолок
Канопе высотой 100 мм позволяет разместить привод любого типа, а это означает, что больше не требуется использовать напольный привод, который больше подвержен риску неисправности. Таким образом, система обеспечивает возможность установки любой крестовины, электромеханического замка для дверных створок, внешнего ночного экрана с ручным управлением с классом защиты от взлома RC2, а также других дополнительных опций.
Система также доступна с канопе высотой до 1 000 мм. При использовании высокого канопе можно поднять верхний потолок системы на такую же высоту, чтобы дверь закрывалась заподлицо с верхним краем.

Верхний потолок
Стандартная модель - это прочный белый меламиновый пылезащищенный потолок.
Нижний потолок
Стандартная модель – это прочный белый меламиновый потолок, который разделен на восемь равных сегментов. Таким образом, внутренние компоненты системы требуют минимального технического обслуживания.
Светодиодное кольцо для равномерного освещения
Светодиодное кольцо — все системы, оснащенные системой прямого привода KT FLEX Direct (KTV M с ограничителем скорости, KTV P, KTV S и KTV A), оборудованы современной системой освещения. В отличие от обычных светодиодных точечных светильников, которые временно скрываются во время вращения двери в зависимости от положения дверных створок, кольцо обеспечивает постоянное общее освещение всей системы. Это также исключает отложение загрязнений, которые неизбежно образуются на обычных точечных светильниках при длительной эксплуатации. Яркость светового кольца регулируется, а цвет можно переключать между теплым белым и холодным белым.


Один прямой привод, три функциональных модуля, четыре режима работы: от ручного к полуавтоматическим (сервоприводным) и до полностью автоматического
За исключением исполнения с ручным управлением без ограничителя скорости вращения, все карусельные двери KTV оснащены системой прямого привода KT FLEX Direct. Режим эксплуатации определяется установленным функциональным модулем P, S или A, который впоследствии может быть заменен на другой в любое время. В зависимости от модуля может потребоваться установка дополнительных датчиков безопасности и переключателей.
1. Карусельная дверь с ручным управлением и ограничителем скорости (без функционального модуля)
В условиях умеренного потока легкие и малогабаритные карусельные двери легко управляются вручную. Ускорение и направление крестовины задается только вручную. Установка дополнительных датчиков безопасности не требуется. Система прямого привода KT FLEX Direct действует исключительно как ограничитель скорости. Скорость, при которой запускается ограничитель, а также силу сопротивления можно регулировать.
2. Карусельная дверь KTV P с автоматическим позиционированием (функциональный модуль P/режим малой мощности)
Маломощный привод с автоматическим позиционированием рекомендуется использовать для входных зон со стойкой регистрации или вестибюлем, с небольшой площадью и умеренным количеством посетителей. После использования двери вручную система привода возвращает дверные створки в исходное положение, обеспечивая оптимальное расположение щеточных уплотнений на стойках и привлекательный внешний вид в исходном положении. Установка системы активных датчиков безопасности не требуется. Ограничитель скорости входит в комплект поставки двери с этим типом привода.
Режимы эксплуатации регулируются с помощью программного переключателя:
• Автоматический 1: ручное управление началом движения и ускорением крестовины. Дверь автоматически возвращается в исходное положение (дверь закрыта) после каждого использования.
• Автоматический 2: дверь непрерывно вращается с контрольной скоростью; ускорение до скорости ходьбы осуществляется вручную.
• Неактивный/Лето: дверные створки можно свободно перемещать (например, для очистки). Если дверь оснащена крестовиной с функцией складывания створок (Bookfold) или транспортными створками, то они могут открываться (например, в качестве транспортного прохода или для непрерывного проветривания).
• Выключено: дверь поворачивается в исходное положение и может быть заблокирована или, в случае исполнения с электромеханическим замком, дверные створки автоматически блокируются. В этом режиме системное освещение отключается с временной задержкой.



3. Карусельная дверь KTV S с сервоприводом (функциональный модуль S/режим малой мощности)
Помимо простого позиционирования дверных створок в исходном положении, этот маломощный привод обеспечивает дополнительные удобные функции. Установка системы активных датчиков безопасности не требуется. Ограничитель скорости входит в комплект поставки двери с этим типом привода.
Режимы эксплуатации регулируются с помощью программного переключателя:
• Автоматический 1: датчики движения начинают вращение дверных створок с контрольной скоростью. Ускорение до скорости прохода выполняется вручную. После каждого использования дверь автоматически возвращается в исходное положение (дверь закрыта).
• Автоматический 2: дверь непрерывно поворачивается с контрольной скоростью; ускорение до скорости ходьбы осуществляется вручную.
• Лето: дополнительные складные дверные створки можно вручную сложить в сторону, например, в качестве транспортного прохода или для непрерывной вентиляции.
• Выключено: дверь поворачивается в исходное положение и может быть заблокирована или, в случае исполнения с электромеханическим замком, дверные створки автоматически блокируются или переключаются на функцию “Ночь/Банк”.
4. Автоматическая карусельная дверь KTV A (функциональный модуль A/режим полной мощности)
Для интенсивного потока людей, а также для тяжелой конструкции крестовины привод оптимизирует ежедневную работу с помощью полностью удобных автоматических функций. В зависимости от местных требований требуется установка дополнительных активных датчиков безопасности.
Режимы эксплуатации регулируются с помощью программного переключателя:
• Автоматический 1: после получения сигнала от датчиков движения дверь начинает двигаться со скоростью прохода. После каждого использования дверь автоматически возвращается в исходное положение (дверь закрыта).
• Автоматический 2: дверь непрерывно поворачивается с контрольной скоростью; ускорение до скорости ходьбы осуществляется автоматически при срабатывании датчика движения.
• Лето: дополнительные складные дверные створки можно вручную сложить в сторону, например, в качестве транспортного прохода или для непрерывной вентиляции.
• Выключено: дверь поворачивается в исходное положение и может быть заблокирована или, в случае исполнения с электромеханическим замком, дверные створки автоматически блокируются или переключаются на функцию “Ночь/Банк”. Скорость вращения может быть дополнительно временно замедлена в автоматическом режиме путем нажатия кнопки для инвалидов. Продолжительность и скорость снижения регулируются.

Система тепловой завесы
Воздушная завеса действует как воздушный барьер, который сводит к минимуму затраты на отопление и охлаждение. Она доступна в потолочном или отдельно стоящем вертикальном исполнении и располагается на внутренней части дверного проема. В качестве альтернативы стандартному оборудованию, предлагаемому с завода, может потребоваться разработка индивидуального исполнения при сотрудничестве с техническими проектировщиками и изготовителем воздушной завесы (в зависимости от индивидуального применения).

Краткий обзор оборудования KTV и возможных комбинаций
• Количество створок 3 (KTV 3) или 4 (KTV 4)
• Диаметр 2 000 - 3 800 мм
• Высота чистого прохода 2 100 -4 000 мм
• Высота канопе 100 - 1 000 мм
• Общая высота 2 200 -5 000 мм

Створка двери
Элегантные створки из рамного алюминиевого профиля, заполнение закаленным стеклом (однослойное закаленное стекло, триплекс, противовзломное стекло P4A, ультрапрозрачное стекло), установленные неподвижно или складные дверные створки (функция bookfold/аварийный выход или транспортный проход), уплотнительная система “Twin-Brush” с двойными щетками. Альтернативный вариант: неподвижно установленные створки из 12-мм безопасного стекла с тонким профилем, трехгранные, без каких-либо видимых профилей в центре двери.
Отделка
Порошковое покрытие в глянцевых или матовых цветах палитры RAL, NCS или DB, анодирование в соответствии с цветовой палитрой EURAS, например, E6-C0/EV1. Альтернативный вариант: облицовка листами шлифованной или полированной нержавеющей стали, повышенная защита от коррозии или специальная обработка поверхностей.
Напольное кольцо
Напольное кольцо из нержавеющей стали, может быть установлено на объекте без сварки. Зажимной фланец, обод, поддон для пола или входной коврик доступны в качестве дополнительного оборудования. Панели поставляются с завода для профессиональной отливки на стройплощадке. Альтернативный вариант: установка без напольного кольца на готовый пол. Барабан Рамный алюминиевый профиль с заполнением в вид изогнутого безопасного стекла (триплекса, однослойного закаленного стекла, противовзломного стекла P4A, ультрапрозрачного стекла) или металлических сэндвичпанелей.
Потолок
Профиль канопе из алюминия с облицовкой из листового металла с отделкой в соответствии с дизайном системы; верхняя часть потолка с меламиновой пылезащитной крышкой, декоративным металлическим листом сверху, металлическим листом для защиты от дождя или с подготовкой для настила рулонного гидроизоляционного материала на битумной основе на объекте; нижняя часть потолка сегментная из белого меламина или из сегментов листового металла с покрытием в соответствии с дизайном системы.

Сравнение карусельных дверей dormakaba

* Зависит от количества створок
** В зависимости от диаметра и количества створок
