Карусельные двери dormakaba KTC-2

Карусельные двери dormakaba KTC-2

Карусельная дверь dormakaba KTC-2 с раздвижной дверью внутри предлагает большие возможности для архитектурного творчества, поднимая при этом легкость доступа и удобство на новый уровень. Благодаря разнообразию дизайна и широкому выбору вариантов отделки поверхности система вращающихся дверей превратит вход любого здания в престижный портал.

Входная зона – это витрина здания. Никакой другой элемент не производит такого сильного первого впечатления на посетителей и не довершает стиль фасада столь эффективно. Поэтому предъявляются высокие требования к визуальному восприятию входной группы, а также к ее дизайну и функциональности.
Двустворчатая карусельная дверь KTC-2 предоставляет пространство для архитектурного творчества. Благодаря адаптируемости ее дизайна и большому разнообразию вариантов отделки, она способна украсить вход в любое здание, добавляя ему уникальности и стиля.
Простая в эксплуатации и адаптированная к потребностям людей в инвалидных колясках, КТС-2 поднимает легкость и удобство доступа на новый уровень.
Многообразие функций гарантирует высокую пропускную способность даже в периоды пиковой нагрузки и обеспечивает непревзойдённую безопасность. Многие выгоды можно получить от использования двери для размещения рекламы. Для экономичной эксплуатации здания важно обеспечить эффективную защиту его внутреннего пространства от потерь тепла или кондиционированного воздуха сквозняков, шума и пыли.
Двустворчатая карусельная дверь KTC-2 полностью отвечает всем этим требованиям, она поставляется в четырех типоразмерах и оснащается встроенной раздвижной или распашной дверью. Благодаря встроенным ночным экранам и заполнению боковых стенок из стекла или металла, она пригодна для самых различных применений.

• Просторный вход
• Удовлетворение потребностей людей с ограниченными возможностями
• Встроенная ночная завеса
• Опционная витрина для рекламы
• Возможность применения в качестве запасных дверей
• Высокие стандарты безопасности

Удовлетворение потребностей людей с ограниченными возможностями
Карусельная дверь dormakaba KTC-2 с двумя створками очень удобная в эксплуатации и идеально подходит для людей, пользующихся инвалидными колясками.
Широкий ряд функций
Высокая пропускная способность позволяет легко справиться с интенсивным движением людских потоков; очень высокая эффективность в час пик; обеспечение безопасности на высочайшем уровне. Пригодность данных дверей для использования в качестве витрин и мест для рекламы является серьезным дополнительным преимуществом.
Способность легко приспосабливаться к индивидуальным требованиям
Карусельные двери dormakaba KTC-2 подходят для различных областей применения. Опции системы включают интегрированную ночную завесу и, на выбор, цилиндрические перегородки с остеклением или металлические панели.
Применение на запасных выходах (выбор комплектации для запасных выходов)
В критических ситуациях вращающаяся дверь возвращается в начальную позицию (параллельно оси фасада) с помощью комплекта аккумуляторных батарей. После достижения дверью данного положения центральная секция может быть открыта вручную для обеспечения запасного выхода.
Преимущества для установщиков/изготовителей
• Обширный ассортимент, который также включает решения, пригодные для использования на усовершенствованных и престижных входах
• Легкая установка и ввод в эксплуатацию
• Гарантированная передовая технология, соответствующая всем действующим национальным и международным стандартам
Преимущества для архитекторов/спецификаторов
• Полный ассортимент системных компонентов KTC обеспечивает высокий уровень гибкости дизайна
• Легкая приспособляемость к индивидуальным требованиям
• Убедительное решение с визуальной, технической и экономической точек зрения
Преимущества для пользователя
• Исключительное удобство
• Исключительная безопасность
• Индивидуальное интегрированное решение, предоставляющее промышленную точность и гарантированное качество производства
• Оптимизация энергетического баланса здания и рабочей среды

Эта умная карусельная дверь с проходной дверью, распашной или раздвижной, встроенной во вращающуюся часть, покажет свои преимущества и управляющей компании, и каждому пользователю.
Карусельная дверь для работы в обычном режиме
В течение большей части дня КТС-2 оптимизирует поток посетителей и одновременно надежно защищает интерьер от внешних воздействий.
Щеточные уплотнения из натурального конского волоса помогают создать климатический барьер между помещением и улицей. Это помогает снизить расходы на отопление и кондиционирование, также не стоит забывать и о низком собственном энергопотреблении привода.
Проходная дверь для пиковых нагрузок
Когда через дверь нужно пройти большому количеству людей, либо пронести крупногабаритный предмет, проходная дверь, встроенная во вращающуюся часть карусельной двери, обеспечит максимум удобства прохода. Проходная дверь может быть двустворчатой раздвижной автоматической, или двустворчатой распашной ручной.

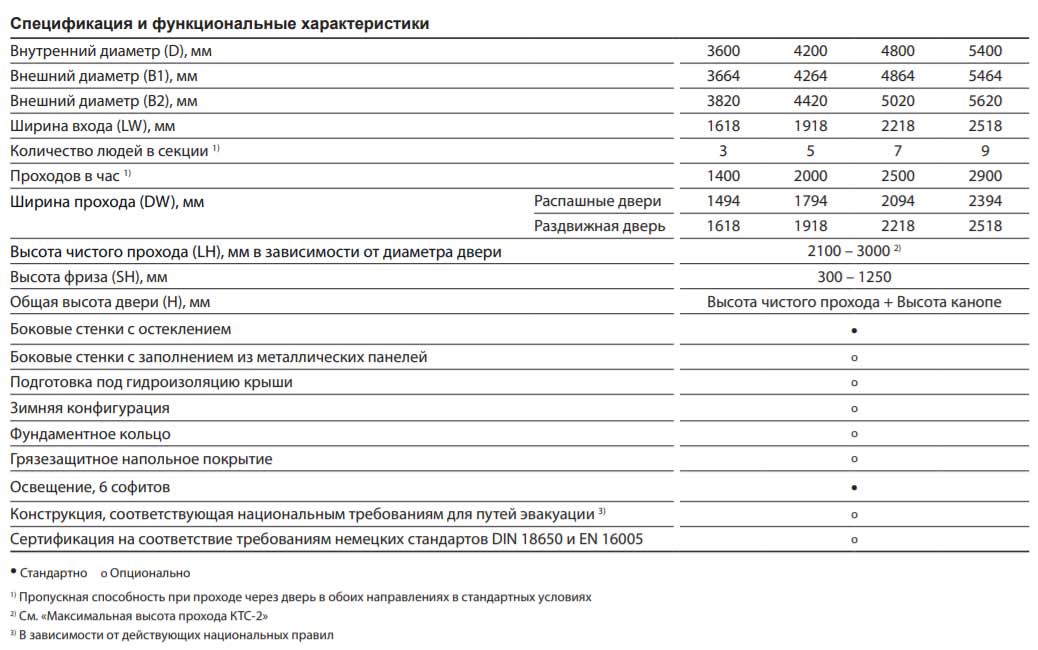

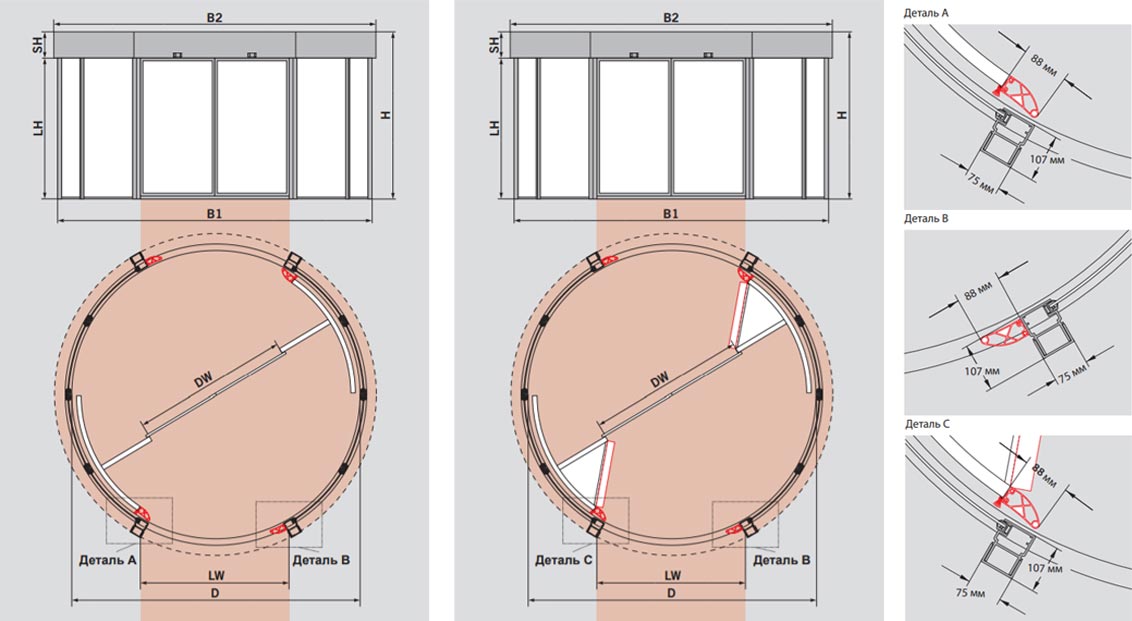

Размеры и опции

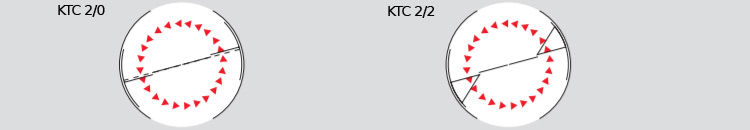

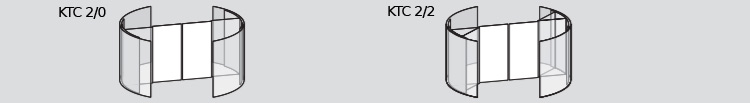

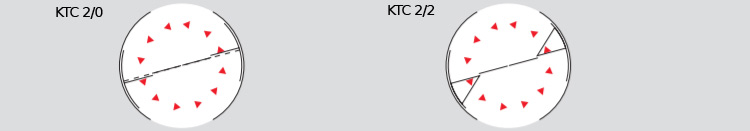

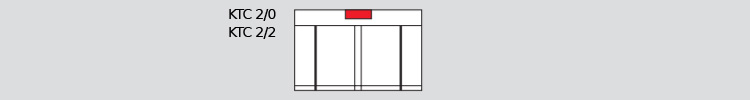

Исполнения и конфигурации
• КТС-2/0: без витрин
• КТС-2/2: с витринами


Типы привода:
• Привод, установленный в потолок


• Автоматический привод
- I: Дверь запускается и останавливается автоматически
Дверь ожидает неподвижно и начинает движение при приближении посетителя. После заданного времени дверь остановится в начальном положении.
- II: Дверь постоянно вращается на пониженной скорости и ускоряется при приближении посетителя
Дверь постоянно вращается на скорости около 1 об/мин. Скорость увеличивается до рабочей при приближении посетителя и вновь снижается, как только человек прошел через дверь.


• Ограничитель скорости: Скорость вращения двери ограничена примерно 1 об/мин, чтобы обеспечить безопасность пожилых людей и инвалидов.
Как только нажата кнопка прохода инвалидов, активируется ограничение скорости. Рабочая скорость понижается до 1-2 об/мин в течение заданного периода. Это позволяет лицам с ограниченными физическими возможностями комфортно и безопасно пользоваться дверью, например, пересекать дверь в инвалидном кресле.


• Ночной экран: Вращающаяся часть может быть заперта механически, либо электрически

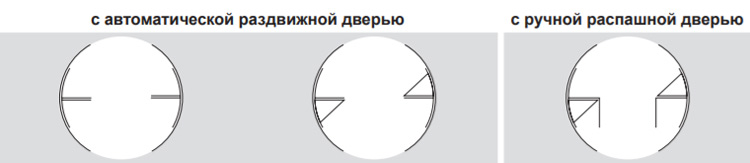

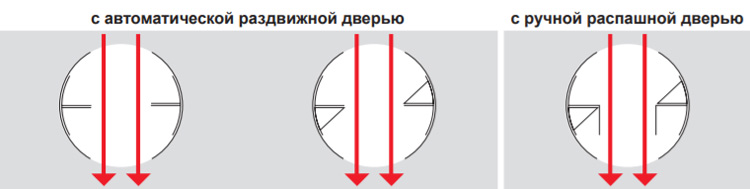

• Летняя конфигурация: Эта конфигурация также идеально подходит для проноса крупногабаритных предметов, багажа или снабжения.


• Конфигурация аварийного выхода: Зависит от рациональных нормативов


КТС-2/0 без витрин
• Двустворчатая карусельная дверь КТС-2/0 изготавливается в двух размерах (3600 и 4200 мм) .
• С автоматической раздвижной дверью
• Встроенный ночной экран из 6,7 мм закаленного триплекса
• Боковые стенки могут быть стеклянными или из металлических панелей

КТС-2/2 с витринами
• Версия КТС 2/2 дополнительно оснащается двумя треугольными витринами с внешней стороны
• Макс. нагрузка на витрины 20 кг
• Все четыре типоразмера могут оснащаться и распашными, и автоматическими раздвижными дверьми.



Для подключения внешних управляющих элементов используются следующие входы/выходы:
• Вход для «внешней кнопки аварийной остановки»
• Выход «рабочая скорость»
• Выход «пониженная скорость для инвалидов»
• Выход «скорость позиционирования»
• Выход «активирован датчик безопасности»
• Вход «зимняя конфигурация»
• Вход «детектор дыма» (только для КТС-2 с автоматической раздвижной дверью)
• Вход «дымоудаление» (только для КТС-2 с автоматической раздвижной дверью)

Удобна для людей в колясках
Чтобы обеспечить удобство людям с ограниченными физическими возможностями, во внимание принимаются несколько факторов. Наиболее важным из них является площадь внутри секции. На схеме показано требуемое место для проезда посетителя на инвалидном кресле с сопровождающим. Пожалуйста, обратите внимание, что габаритные размеры инвалидного кресла приведены оценочною

dormakaba рекомендует карусельные двери внутренним диаметром не менее 4200 мм чтобы обеспечить свободный доступ посетителям с ограниченными возможностями. Следующим важным аспектом является скорость вращения двери. Необходимо учесть, что кнопка прохода инвалидов активирована пользователем (до входа в карусельную дверь), и скорость вращения двери примерно до 1 об/мин.
При проектировании Вашей двери примите во внимание, что дверь должна оснащаться правильно подобранным пакетом датчиков безопасности. Конкретный состав опционального оборудования безопасности должен быть согласован с управляющей зданием компанией.

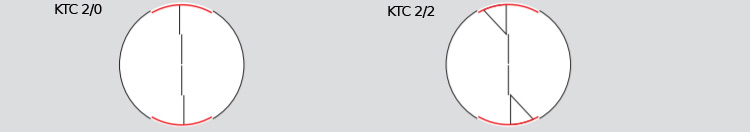

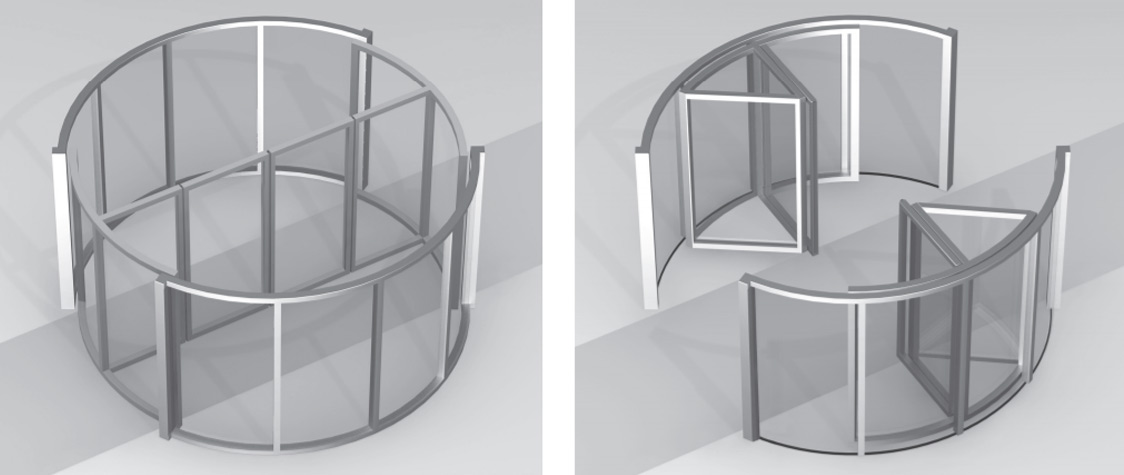

Встроенный ночной экран
При активации соответствующей функции с помощью переключателя режимов вращающаяся часть поворачивается таким образом, чтобы оба входа карусельной двери были закрыты ночным экраном.

Дымоудаление
(только KTC-2 с автоматической раздвижной дверью)
При срабатывании пожарной сигнализации вращающаяся часть поворачивается в начальное положение (параллельно оси фасада). Как только это положение достигнуто, центральная раздвижная дверь открывается, создавая путь эвакуации и вентиляционный канал для дымоудаления.

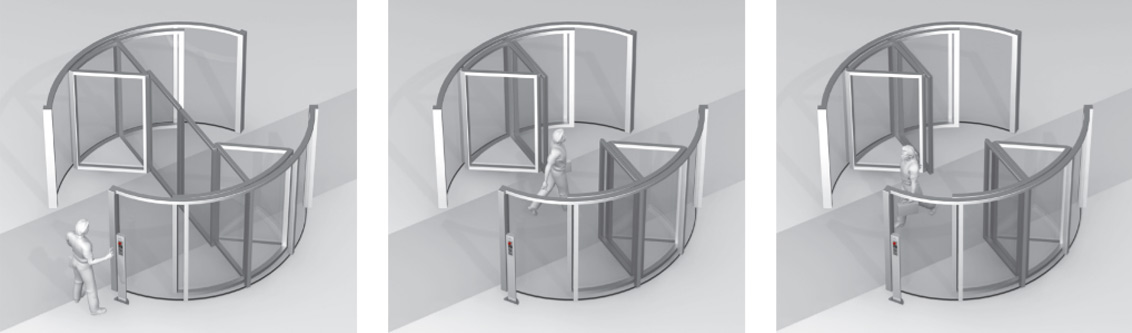

Функция Ночь-банк
(только для дверей КТС-2 с автоматической раздвижной дверью)
Дверь в центральном положении
Авторизованные пользователи могут проходить при помощи кодовых карт.
Раздвижная дверь открывается автоматически так, что пользователь может войти в здание.
Как только пользователь решает покинуть помещение, раздвижная дверь открывается автоматически от внутренних датчиков движения и сразу закрывается как только пользователь прошел через нее.


Оборудование безопасности
Карусельные двери КТС-2 могут оснащаться внушительным разнообразием оборудования для обеспечения безопасности людей и объектов. Каждая из основных смыкающихся кромок оборудована инфракрасным датчиком присутствия и контактными бамперами. Как только витрина приближается к стойке на 800 мм, в дополнение к контактным бамперам безопасности активируется инфракрасный датчик.
Внешние нижние горизонтальные кромки витрин также защищены контактными бамперами.
Секция перед створкой контролируется инфракрасной завесой, которая определяет присутствие людей или объектов. Если люди движутся медленнее, чем дверь, рабочая скорость понижается. Если створки встречаются с препятствием, дверь останавливается до тех пор, пока препятствие не устранено.
Все устройства безопасности дублируются.
Дополнительно, в потолок двери перед движущимся ночным экраном встроены датчики предварительного обнаружения. Их зона обнаружения направлена прямо перед главной смыкающейся кромкой и простирается от потолка почти до пола.

Компоненты и их функции
1. Датчики, встроенные в канапе (в канопе над стойкой) - Снижение скорости/остановка
2. Контактный бампер (на стойках двери) - Остановка
3. Контактный бампер (по низу витрины) (не применимо для дверей без витрины) -  Остановка
4. Контактный бампер (передняя кромка встроенного ночного экрана) - Остановка
5. Кнопка аварийной остановки (на стойках двери) - Остановка
6. Концевые выключатели (на распашных створках и дверцах витрин) - Остановка
7. Световой барьер (вдоль низа створок) - Остановка
8. ИК завеса (верх створок или витрин) - Снижение скорости/остановка
9. Датчик предварительного обнаружения (в потолке над передней кромкой ночного экрана) - Снижение скорости/остановка
10. Кнопка прохода инвалидов (на дверных стойках) - Снижение скорости/остановка
11. Датчики безопасности и датчики движения (на автоматической раздвижной двери) - Остановка
Обратите внимание
Оборудование безопасности должно соответствовать национальным стандартам безопасности.
Двери, соответствующие DIN 18650 и EN 16005 должны содержать перечисленное оборудование безопасности.

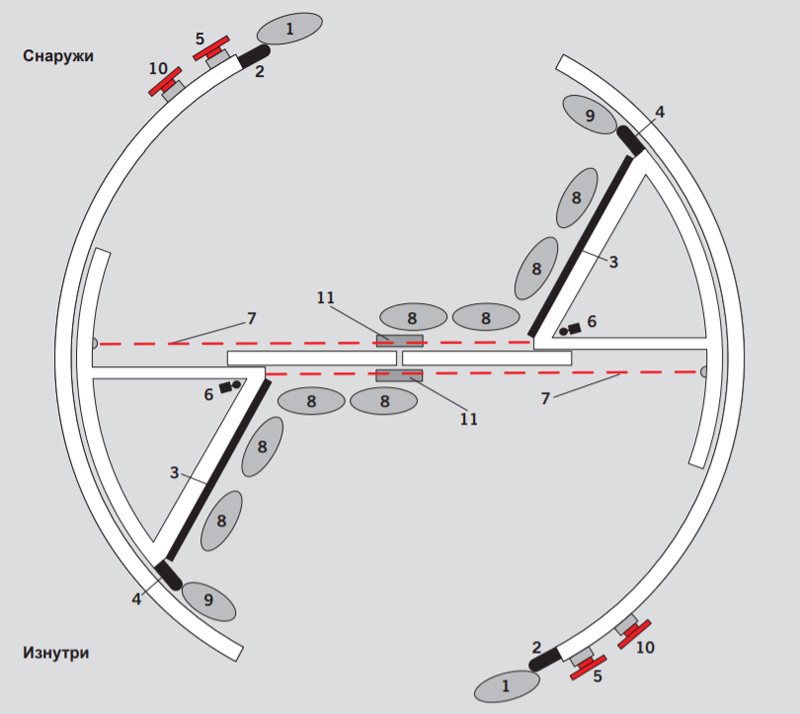

Оборудование безопасности КТС-2 с автоматической раздвижной дверью без витрин


1. Датчики, встроенные в канопе (в канопе над стойкой)
2. Контактный бампер (на стойках двери)
3 – 4. Контактный бампер (передняя кромка встроенного ночного экрана)
5. Кнопка аварийной остановки (на стойках двери)
6 – 7. Световой барьер (вдоль низа створок)
8. ИК завеса (верх створок или витрин)
9. Датчик предварительного обнаружения (в потолке над передней кромкой ночного экрана)
10. Кнопка прохода инвалидов (на дверных стойках)
11. Датчики безопасности и датчики движения (на автоматической раздвижной двери

Оборудование безопасности КТС-2 с автоматической раздвижной дверью и витринами


1. Датчики, встроенные в канопе (в канопе над стойкой)
2. Контактный бампер (на стойках двери)
3. Контактный бампер (по низу витрины)
4. Контактный бампер (передняя кромка встроенного ночного экрана)
5. Кнопка аварийной остановки (на стойках двери)
6. Концевые выключатели (на распашных створках и дверцах витрин)
7. Световой барьер (вдоль низа створок)
8. ИК завеса (верх створок или витрин)
9. Датчик предварительного обнаружения (в потолке над передней кромкой ночного экрана)
10. Кнопка прохода инвалидов (на дверных стойках)
11. Датчики безопасности и датчики движения (на автоматической раздвижной двери)

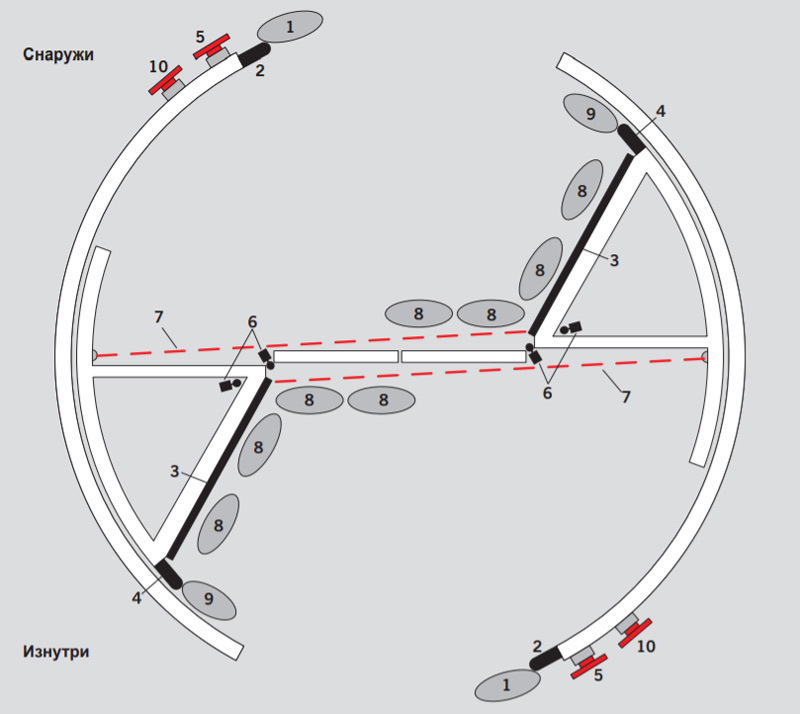

Оборудование безопасности КТС-2 с ручной распашной дверью и витринами


1. Датчики, встроенные в канопе (в канопе над стойкой)
2. Контактный бампер (на стойках двери)
3. Контактный бампер (по низу витрины)
4. Контактный бампер (передняя кромка встроенного ночного экрана)
5. Кнопка аварийной остановки (на стойках двери)
6. Концевые выключатели (на распашных створках и дверцах витрин)
7. Световой барьер (вдоль низа створок) 8 ИК завеса (верх створок или витрин)
9. Датчик предварительного обнаружения (в потолке над передней кромкой ночного экрана)
10. Кнопка прохода инвалидов (на дверных стойках)

Сравнение карусельных дверей dormakaba

* Зависит от количества створок
** В зависимости от диаметра и количества створок
