Контроллер PERCo CT/L14.1 универсальный

Контроллер PERCo CT/L14.1 универсальный

Контроллер PERCo CT/L14.1 предназначен для использования в СКУД PERCo-Web, а также в единой системе безопасности и повышения эффективности предприятия PERCo-S-20 (PERCo-S-20 «Школа»).

Контроллер, управляя двумя турникетами/замками/шлагбаумами, позволяет организовать режим «шлюз». Режим исключает возможность прохода через проходную без дополнительной идентификации (верификации или комиссионирования).

Поддерживает подключение следующих устройств:
• до 8-ми считывателей по интерфейсу RS-485 или Wiegand (при использовании конвертера интерфейса)
• до 8-ми контроллеров замка PERCo-CL211.3, PERCo-CL211.9 (контроллер CL211 имеет встроенный считыватель и обеспечивает управление одним замком);
• один сканер штрихкода по интерфейсу USB
• до 2-х верифицирующих устройств – картоприемников, алкотестеров и др.
• до 2-х блоков индикации с ИК-приемником PERCo-AI01 (возможность управлять электромагнитным или электромеханическим замком с помощью ИК-пульта);
• табло системного времени PERCo-AU05

Предустановленное в памяти контроллера PERCo-Web «Базовый пакет встроенного ПО» PERCo-WBE позволяет организовать систему контроля доступа без выделенного сервера, в качестве сервера используется контроллер. Такая архитектура упрощает внедрение системы и снижает ее стоимость.

Контроллер подключается к сети по интерфейсу Ethernet. Web-интерфейс контроллера позволяет производить конфигурацию, назначать права доступа, управлять устройствами.

Контроллер по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация контроллера допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.

На контроллер PERCo-CT/L14 может быть установлено встроенное ПО без инсталляции на сервере:
• Бесплатное ПОPERCo-WBE «Базовый пакет встроенного ПО»
• PERCo-WSE «Стандартный пакет встроенного ПО»
• PERCo-WME-01 Модуль встроенного ПО «Учет рабочего времени»

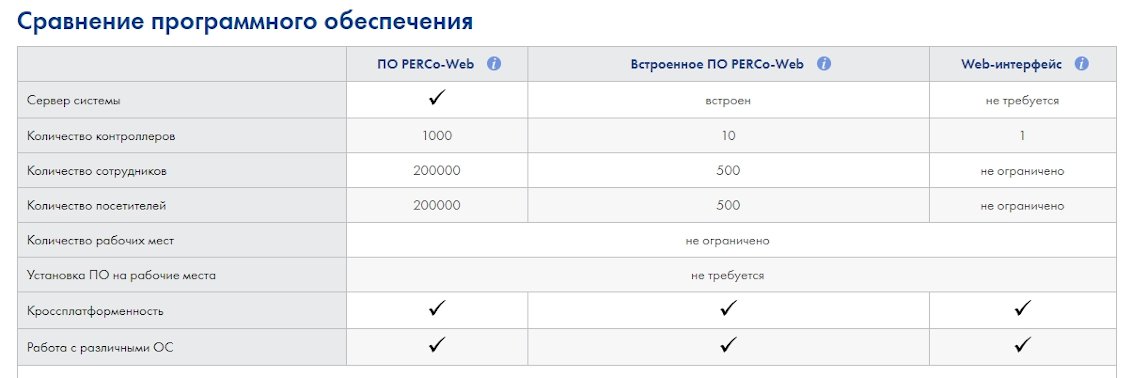

Различие между PERCo-Web и встроенным PERCo-Web:
• Количество контроллеров: 1000 / 10 (встроенное)
• Количество сотрудников: не ограничено / 500 (встроенное)
• Количество посетителей: не ограничено / 500 (встроенное)
• Число событий регистрации: не ограничено / 1000000 (встроенное)

Стандартный комплект поставки:
• Контроллер: 1 шт.
• Перемычка (джампер): 9 шт.
• Супрессор на 15-18 В: 4 шт.
• Монтажный комплект:
- дюбели пластмассовые: 3 шт.
- шурупы: 3 шт.
- площадка самоклеящаяся: 3 шт.
- стяжка неоткрывающаяся 100 мм: 5 шт.
• Паспорт: 1 экз.
• Руководство по эксплуатации: 1 экз.

Дополнительное оборудование:
• ИП контроллера
• PoE-сплиттер
• Сирена
• Устройство РУ2
• Табло системного времени PERCo-AU05
• Считыватели PERCo
• Конвертеры PERCo-AC-03
• Конвертеры PERCo-AC-02.1

Встроенный Web-интерфейс
Конфигурацию контроллера: выбор исполнительных устройств (турникеты, замки, шлагбаумы), их количества и режимов работы необходимо производить через Web-интерфейс.

Кроме того, встроенный Web-интерфейс контроллера без установки дополнительного ПО позволяет:
• Назначать права доступа сотрудникам и посетителям
• Использовать режимы «Охрана» и «Комиссионирование»
• Добавлять в систему неограниченного количества идентификаторов
• Создавать встроенные реакции в контроллере
• Назначать временные зоны для создания графиков доступа
• Работать с протоколом https
• Производить диагностику контроллера и обновление встроенного ПО
• Просматривать и сохранять в файл события журнала регистрации

Встроенное ПО PERCo-Web имеет такой же функционал, как и ПО PERCo-Web.

PERCo-WS «Стандартный пакет ПО» и «Стандартный пакет встроенного ПО» PERCo-WSE
PERCo-WS предназначен для организации полноценной СКУД с поддержкой всех основных функций обеспечения безопасности, в том числе: контроль доступа по времени, контроль зональности (antipass), доступ с комиссионированием.
• Раздел «Администрирование» позволяет произвести первичное конфигурирование оборудования системы, добавление операторов системы и ее лицензирование, контролировать работу системы, составляя отчеты о регистрируемых событиях.
• Раздел «Персонал» позволяет автоматизировать процесс ввода и хранения учетных данных сотрудников и создания графиков работы. В разделе предусмотрена возможность ведения списка должностей и подразделений предприятия.
• Раздел «Бюро пропусков» позволяет автоматизировать процесс выдачи пропусков сотрудникам и посетителям предприятия.
• Раздел «Контроль доступа» позволяет автоматизировать формирование отчетов о проходах через турникеты, входах/выходах в помещения, о местонахождении сотрудников и посетителей в указанное время. При необходимости оперативного реагирования предусмотрена возможность удаленного управления устройствами системы.
• Раздел «Заказ пропуска» позволяет автоматизировать процесс предварительного заказа пропусков посетителям. Вкладка Заказ пропуска предназначена для заказа пропусков посетителям для последующей выдачи в разделе «Бюро пропусков». Вкладка Архив предназначена для повторного заказа пропусков посетителям, данные которых были сохранены в архиве ранее.

Бесплатный модуль PERCo-WB «Базовый пакет ПО» и «Базовый пакет встроенного ПО» PERCo-WBE
Базовый пакет ПО не требует лицензирования и позволяет организовать контроль доступа со следующими ограничениями:
• количество карт доступа в системе будет ограничено первыми выданными 100 картами;
• возможность ввода данных и выдачи карт доступа посетителям будет недоступна.




PERCo-WM-01 Модуль «Учет рабочего времени» и встроенный «Учет рабочего времени» WME-01
PERCo-WM-01 предназначен для ведения учета рабочего времени сотрудников и составления отчетов о дисциплине труда.
Раздел «Учет рабочего времени» позволяет автоматизировать построение отчетов об отработанном времени и дисциплине труда, формирование табеля учета рабочего времени в форматах Т-12 и Т-13. В разделе предусмотрена возможность добавления новых типов оправдательных документов и документов на сверхурочную работу.

Для работы раздела необходимо, чтобы каждому сотруднику в подразделе «Сотрудники» раздела «Персонал» был установлен график работы, определяющий его расписание работы, норму рабочего времени, параметры контроля дисциплины труда и место работы (регистрирующие помещения).

В процессе работы сотрудник предъявляет карту доступа при входе и выходе из регистрирующих помещений. На основании данных о проходах и установленного графика работы автоматически подсчитывается рабочее время сотрудника. Вследствие некорректного предъявления сотрудником карты доступа возможен некорректный подсчет рабочего времени. Контроль и корректировка подобных случаев осуществляется в подразделе «Журнал отработанного времени».
Для контроля трудовой дисциплины сотрудников используется подраздел «Отчеты по дисциплине». К нарушениям трудовой дисциплины относятся неявка, опоздание, выход в течение рабочего дня, уход раньше.

Документы на сверхурочную работу оформляются в подразделе «Журнал отработанного времени» или «Сотрудники» раздела «Персонал». При необходимости, новые типы документов создаются в подразделе «Оправдательные документы».



PERCo-WM-02 Модуль «Верификация» и встроенный модуль «Верификация» PERCo-WME-02
Модуль «Верификация» предназначен для усиления контроля доступа на территорию предприятия и предотвращения случаев прохода по чужому пропуску.
Модуль устанавливается на рабочее место сотрудника службы охраны и позволяет производить идентификацию владельца карты доступа, сравнивая личность проходящего сотрудника или изображение с видеокамеры и его фото, хранящееся в базе данных системы.

Биометрия в PERCo-Web
Система контроля доступа PERCo-Web интегрирована с наиболее популярными моделями биометрических контроллеров Suprema: BioEntry Plus и BioEntry W2, а также с настольными биометрическими считывателями серии BioMini. В качестве идентификаторов в системе могут использоваться карты доступа и отпечатки пальцев сотрудников и посетителей, совместно или по отдельности.

Биометрические контроллеры, как и контроллеры PERCo, подключаются в систему по сети Ethernet. Сетевые настройки и конфигурация оборудования Suprema осуществляются в интерфейсе системы контроля доступа PERCo-Web.





Характеристики:
• Номинальное значение напряжения питания постоянного тока, В: 12±1,2
• Потребляемый ток (при напряжении 12В), А: не более 0,25
• Потребляемая мощность, Вт: не более 3
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Скорости передачи данных Ethernet, Мбит/с: 10/100
• Интерфейсы подключения считывателей: RS-485, Wiegand
• Интерфейс подключения сканеров штрихкода: USB
• Количество подключаемых считывателей:
- по интерфейсу RS-485: до 8
- по интерфейсу Wiegand**: до 8
• Количество подключаемых замковых контроллеров второго уровня CL211.3, CL211.9 по интерфейсу RS-485: до 8
• Количество подключаемых сканеров штрихкода: 1
• Максимальное количество пользователей: не менее 50 000
• Число событий журнала регистрации: до 150 000
• Количество карт для каждого сотрудника: до 5
• Данные по периферии:
- количество контролируемых ИУ: до 4***
- количество релейных выходов (м.б. выходами управления ИУ): 4
- количество выходов типа «открытый коллектор»: 3
- количество входов, управляемых выходами типа «сухой контакт»: 13
- количество входов ДУ: до 6
- количество выходов индикации ДУ : 6
• Класс защиты от поражения электрическим током: III по IEC 61140
• Средний срок службы, лет: 8
• Габаритные размеры, мм: 208×235×45
• Масса, кг: не более 1,8
* Wiegand (26, 32, 34, 37, 40, 42, 48, 50, 56, 58, 64, 66) при использовании конвертера интерфейса PERCo-АС-02.2.
** до 8-ми считывателей при использовании четырех конвертеров интерфейса PERCo-АС-02.2
*** В зависимости от выбранного шаблона конфигурации контроллера

Устройство и работа

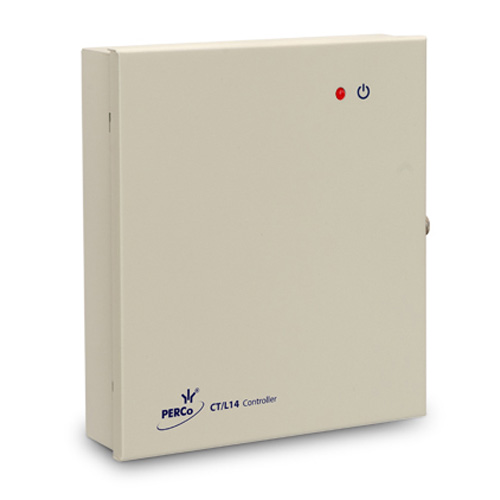

Контроллер выполнен в виде блока электроники в металлическом корпусе со съемной крышкой. На крышку корпуса выведена светодиодная индикация наличия питания.
В контроллере установлены:
• энергонезависимая память;
• энергонезависимый RTC-таймер (часы реального времени);
• датчик вскрытия корпуса.

Контроллер способен хранить в энергонезависимой памяти:
• данные на не менее 50 000 пользователей;
• до 150 000 событий журнала регистрации с указанием даты и времени события.

Контроллер обеспечивает:
• связь по интерфейсу Ethernet (IEEE 802.3);
• поддержку стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP);
• поддержку прикладного уровня протокола обмена систем PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»);
• возможность обновления встроенного ПО через Ethernet.

На этапе производства контроллеру заданы:
• уникальный физический MAC-адрес (указан в паспорте и на плате изделия);
• IP-адрес (указан в паспорте и на плате изделия);
• маска подсети (255.0.0.0);
• IP-адрес шлюза (0.0.0.0).

Предусмотрены следующие способы задания IP-адреса, шлюза, маски подсети контроллера на этапе конфигурации системы:
• работа с заводскими настройками;
• ручной ввод;
• получение от DHCP-сервера.

Возможно подключение следующего оборудования:
• до восьми считывателей по интерфейсу RS-485;
• до восьми считывателей по интерфейсу Wiegand ;
• один сканер штрихкода по интерфейсу USB;
• до двух блоков индикации с ИК-приемником PERCo-AI01;
• до четырех датчиков двери (герконов);
• до четырех датчиков прохода (выходов PASS турникета);
• до четырех кнопок ДУ («Выход») для замка;
• до двух ПДУ турникета (калитки);
• до десяти устройств, подающих управляющие сигналы на дополнительные входы;
• табло системного времени PERCo-AU05;
• устройство аварийной разблокировки (аварийного открытия прохода) Fire Alarm

Контроллер, как элемент СКУД, обеспечивает:
• работу РКД: «Открыто», «Контроль», «Охрана»**, «Закрыто»;
• сохранение установленного РКД в энергонезависимой памяти, для предотвращения его несанкционированной смены при сбое или отключении питания контроллера;
• поддержку функций локального и глобального контроля зональности, комиссионирования и верификации;
• подключение световых и звуковых оповещателей;
• возможность постановки и снятия с охраны ИУ;
• передачу тревожных извещений на пульт центрального наблюдения.
* PoE-сплиттер – позволяет подавать питание контроллера по сети Ethernet. Сплиттер может использоваться с сетевыми коммутаторами, поддерживающими технологию передачи электроэнергии по витой паре PoE и совместимыми со стандартом IEEE 802.3af.
** Комплект устройства РУ состоит из приемника, подключаемого к контроллеру, и передатчика в виде брелока.

Сравнительная таблица контроллеров PERCo
