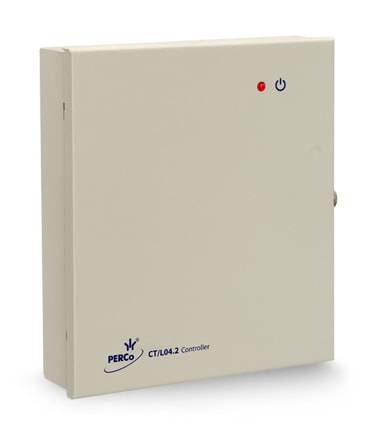

Контроллер PERCo-CT/L04.2 предназначен для использования в системе контроля и управления доступом PERCo-Web, а также в единой системе безопасности и повышения эффективности предприятия PERCo-S-20 (PERCo-S-20«Школа»).
Контроллер поддерживает подключение до восьми считывателей различных серий производства PERCo и позволяет организовать до двух двухсторонних или до четырех односторонних точек прохода.
В зависимости от выбора варианта конфигурации контроллер позволяет управлять следующими ИУ:
• одним замком электромагнитного или электромеханического типа с возможностью контроля двухстороннего прохода;
• двумя замками электромагнитного или электромеханического типа с возможностью контроля одностороннего прохода;
• одним турникетом или калиткой;
• шлагбаумом или приводом автоматических ворот автотранспортной проходной.
Кроме этого предусмотрена возможность подключения к контроллеру до 8 замковых контроллеров PERCo-CL201.1, обеспечивающих контроль одностороннего прохода.
Контроллер поддерживает подключение двух алкотестеров (один на вход, второй — на выход) или иных верифицирующих устройств; одного конвертера интерфейса PERCoAC02 — для подключения двух считывателей или контроллеров Suprema по интерфейсу Wiegand-26 (-34, -37, -40, -42).
Питание контроллера можно осуществлять через PoE-сплиттер TL-POE10R.
Стандартный комплект поставки:
• Контроллер: 1 шт.
• Перемычка (джампер): 11 шт.
• Резистор С2-33Н-0,25-4,7кОм±5%: 2 шт.
• Супрессор на 15-18 В: 4 шт.
• Монтажный комплект:
- дюбели пластмассовые: 3 шт.
- шурупы: 3 шт.
- площадка самоклеящаяся: 3 шт.
- стяжка неоткрывающаяся 100 мм: 5 шт.
• Паспорт: 1 экз.
• Руководство по эксплуатации: 1 экз.
Контроллер по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация контроллера допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.
Характеристики:
• Номинальное значение напряжения питания постоянного тока, В 12±1,2
• Потребляемый ток (@ 12В), А: не более 0,2
• Потребляемая мощность, Вт: не более 2,5
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Скорости передачи данных Ethernet, Мбит/с: 10/100
• Количество контролируемых ИУ: до 4
• Количество считывающих устройств: до 8
• Интерфейс подключения считывателей: RS-485
• Число карт доступа (пользователей): до 50 000*
• Число событий журнала регистрации: не менее 230 000*
• Количество релейных выходов управления ИУ: 4
• Количество доп. выходов типа «открытый коллектор»: 2
• Количество доп. входов, управляемых выходами типа «сухой контакт»: до 8
• Количество ШС: до 2
• Количество входов ДУ: до 4
• Количество выходов индикации ДУ: 4
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Средний срок службы, лет: 8
• Габаритные размеры, мм: 205×189×45
• Масса, кг: не более 1,8
* По умолчанию память контроллера распределена для хранения данных на 50 тыс. карт доступа и 230 тыс. событий. У пользователя имеется возможность изменить распределение памяти контроллера в соответствии с вариантом использования контроллера.
Другие возможные варианты распределения памяти:
- 10 000 карт и 870 000 событий,
- 20 000 карт и 710 000 событий,
- 30 000 карт и 550 000 событий,
- 40 000 карт и 390 000 событий.
В ПО систем PERCo-Web, PERCo-S-20 (PERCo-S-20 Школа») поддерживаются все указанные варианты распределения памяти контроллера, но их выбор и изменение доступно только в Web-интерфейсе контроллера.
Устройство и работа
Контроллер выполнен в виде блока электроники в металлическом корпусе со съемной крышкой. На крышку корпуса выведена светодиодная индикация наличия питания.
В контроллере установлены:
• энергонезависимая память;
• энергонезависимый RTC-таймер (часы реального времени);
• разъем 8P8C (RJ45) для подключения к локальной сети Ethernet ;
• датчик вскрытия корпуса.
Контроллер работает с картами, размер кода которых не более 64 бит.
Контроллер способен хранить в энергонезависимой памяти:
• до 50 000 идентификаторов карт;
• не менее 230 000 событий журнала регистрации с указанием даты и времени события .
Контроллер обеспечивает:
• связь по интерфейсу Ethernet (IEEE 802.3);
• поддержку стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP);
• поддержку прикладного уровня протокола обмена систем PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»);
• возможность обновления встроенного ПО через Ethernet.
На этапе производства контроллеру заданы:
• уникальный физический MAC-адрес (указан в паспорте и на плате изделия);
• IP-адрес (указан в паспорте и на плате изделия);
• маска подсети (255.0.0.0);
• IP-адрес шлюза (0.0.0.0).
Предусмотрены следующие способы задания IP-адреса, шлюза, маски подсети контроллера на этапе конфигурации системы:
• работа с заводскими настройками;
• ручной ввод;
• получение от DHCP-сервера.
Считыватели карт доступа подключаются к интерфейсу RS-485 контроллера.
Возможно подключение следующего дополнительного оборудования:
• до двух блоков индикации с ИК-приемником PERCo-AI01;
• до четырех датчиков двери (герконов);
• двух датчиков прохода (выходов PASS турникета);
• до четырех кнопок ДУ («Выход») для замка;
• ПДУ турникета (калитки);
• до семи устройств, подающих управляющие сигналы на дополнительные входы;
• табло системного времени PERCo-AU05;
• устройства аварийной разблокировки (аварийного открытия прохода) Fire Alarm.
Контроллер как элемент СКУД обеспечивает:
• работу РКД: «Открыто», «Контроль», «Охрана»1 , «Закрыто»;
• сохранение установленного РКД в энергонезависимой памяти, для предотвращения его несанкционированной смены при сбое или отключении питания контроллера;
• поддержку функций локального и глобального контроля зональности, комиссионирования и верификации.
Контроллер как элемент охранной сигнализации обеспечивает:
• подключение и контроль до двух ШС2 ;
• подключение световых и звуковых оповещателей;
• возможность постановки и снятия с охраны ОЗ;
• передачу тревожных извещений на ПЦН.
Подключение к интерфейсу RS-485
Подключение считывателей, картоприемников, блоков индикации с ИК-приемником PERCo-AI01, контроллеров замка серии PERCo-CL201 и табло системного времени PERCo-AU05 к контроллеру производится по интерфейсу RS-485. При этом линия связи интерфейса RS-485 последовательно подводится ко всем устройствам.
По концам линии связи интерфейса RS-485 должны быть установлены концевые резисторы-терминаторы Roк номиналом 120 Ом. На изделиях со встроенным концевым резистором, которые не являются конечными устройствами линии связи, необходимо перекусить перемычку проводом «отключение концевого резистора». Расположение перемычки указано в эксплуатационной документации конкретного изделия. Если контроллер расположен на одном из концов линии связи, то концевой резистор 120 Ом устанавливается между контактами А и В клеммной колодки XT5.
При подключении к RS-485 руководствуйтесь инструкциями на подключаемые устройства. Для подключения линии связи RS-485 к контроллеру применяется кабель типа №2.
Возможны следующие варианты подключения считывателей:
• До 8 считывателей типов PERCo-IR03.1, PERCo-IR04.1 или PERCo-IR10 (в любой комбинации).
• До двух считывателей типов PERCo-IR04, PERCo-IRP01 (в любой комбинации).
• Один или два считывателя PERCo-IR04, PERCo-IRP01 или картоприемника PERCo-IC02.1 и соответственно до 7 или 6 считывателей PERCo-IR03.1, PERCoIR04.1 или PERCo-IR10 (в любой комбинации).
• Один или два считывателя с интерфейсом Wiegand 26, 34, 37, 40, 42. Для подключения требуется конвертер интерфейса PERCo-AC02. Схема подключения и описание индикации считывателей в этом случае приведены в эксплуатационной документации на конвертер интерфейса.
• До 8 считывателей типа PERCo-MR07.1.
• До двух считывателей PERCo-IR07.
• До двух блоков индикации с ИК-приемником PERCo-AI01.
Примечание: Для питания считывателей можно использовать контакты +12V и GND клеммной колодки XT5 при условии, что максимальный ток нагрузки не должен превышать 0,5 А.
При установке считывателей (картоприемников, блоков индикации) им необходимо установить разные номера (адреса), в противном случае считыватели с одинаковыми адресами работать не будут. Номер (адрес) определяется состоянием перемычки (перемычек) «номер считывателя» на корпусе или на плате изделия (см. эксплуатационную документацию на данное изделие).
Монтаж контроллера
1. Распакуйте коробку и проверьте комплектность контроллера. Убедитесь в отсутствии на оборудовании механических повреждений.
2. Определите место установки контроллера. Расположение контроллера должно соответствовать условиям эксплуатации и выбираться исходя из соображения удобства проведения работ по его обслуживанию.
Внимание! Не располагайте контроллер на расстоянии менее 1 м от источников электромагнитных помех.

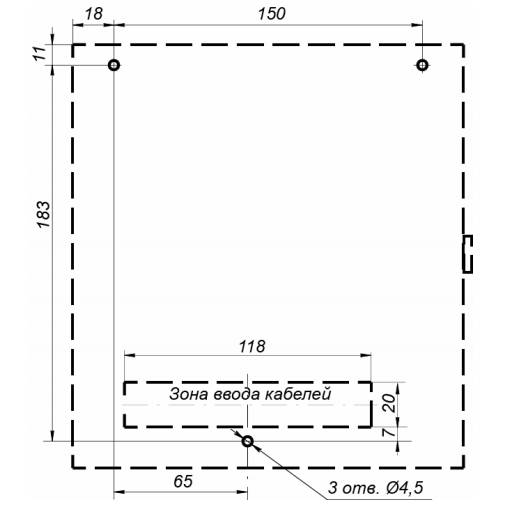

3. Произведите разметку и разделку отверстий на установочной поверхности для крепления корпуса контроллера и подводки кабелей.
Осуществите прокладку кабелей связи, питания и Ethernet к месту установки контроллера.
4. Закрепите корпус контроллера на установочной поверхности с помощью трех шурупов, установив их через отверстия в корпусе контроллера. При необходимости используйте дюбели из комплекта поставки.
5. Выберите способ задания IP-адреса контроллера и при необходимости установите перемычку (джампер) на разъем XP1.
6. Подключите кабель Ethernet к разъему S1 верхней платы контроллера.
7. Установите ИП, подключите кабель от ИП к клеммной колодке XT4 нижней платы контроллера.
8. Подключите необходимое оборудование к интерфейсу RS-485 контроллера.
9. Подключите остальное необходимое оборудование.
Примечание: Инструкции и схемы подключения приведены в руководстве пользователя.
Конфигурация
Основная конфигурация контроллера (выбор шаблона конфигурации, добавление и удаление контроллеров второго уровня и дополнительных считывателей) возможна только с помощью Web-интерфейса контроллера.
Порядок конфигурации контроллера:
1. Убедитесь в правильности всех подключений. Подключите ИП к сети с напряжением и частотой, указанными в его эксплуатационной документации. Включите ИП, на крышке корпуса контроллера должна засветиться светодиодная индикация наличия питания – контроллер включен.
2. Подключитесь к Web-интерфейсу контроллера с помощью компьютера по сети Ethernet.
Примечание: Компьютер должен находиться в одной подсети с контроллером. Для этого при первом подключении может потребоваться изменить сетевые настройки компьютера. При производстве контроллеру выдан IP-адрес из 10-й подсети, поэтому необходимо добавить в дополнительные параметры TCP/IP компьютера IP-адрес: 10.x.x.x (x-произвольные числа) и маску подсети 255.0.0.0. Наличие таких серверов или служб, как DNS и WINS, не требуется. После подключения сетевые настройки контроллера можно изменить на рекомендованные системным администратором через Web-интерфейс или из ПО.
3. Через Web-интерфейс произведите первичную конфигурацию контроллера в соответствии с подключенным оборудованием:
• укажите параметры распределения памяти контроллера (по умолчанию установлено «50 000 карт 230 000 событий»
• выберите шаблон конфигурации контроллера (по умолчанию установлен «Контроллер для управления турникетом»)
• при необходимости добавьте в конфигурацию замковые контроллеры второго уровня серии PERCo-CL201 и дополнительные считыватели
4. Дальнейшую конфигурацию и управление контроллером и подключенными к нему устройствами можно производить либо через Web-интерфейс, либо через дополнительное ПО:
• «Локальное ПО» PERCo-SL01 (не требует лицензирования);
• «Локальное ПО с верификацией» PERCo-SL02
Примечание: Локальное ПО не поддерживает конфигурации контроллера с автотранспортной проходной.
• Сетевое ПО PERCo-Web;
• Сетевое «Базовое ПО S-20» PERCo-SN01 (PERCo-SS01 «Школа»);
• Сетевое «Расширенное ПО S-20» PERCo-SN02 (PERCo-SS02 «Школа»).
Эксплуатация
При эксплуатации контроллера соблюдайте меры безопасности.
После проведения конфигурации контроллер может работать в следующих режимах:
Без подключения к серверу системы безопасности
Если подключение к сети Ethernet и ПК также недоступно, контроллер выполняет следующие функции:
• Принимает от считывателей идентификаторы предъявленных карт и в зависимости от наличия их в списке, хранящемся в памяти контроллера, разрешает или запрещает доступ.
• Управляет подключенными ИУ.
• Ставит и снимает ОЗ с охраны; контролирует ШС и ИУ в РКД «Охрана»; активизирует дополнительные выходы в режиме ОЗ «Тревога».
• Фиксирует события в журнале регистрации событий в памяти контроллера.
• Поддерживает функции локального контроля зональности, контроля прохода по времени, комиссионирования. При подключении к сети и обеспечении связи с другими контроллерами системы становится доступна функция глобального контроля зональности. При подключении к ПК с установленным «Локальным ПО»:
• Данные из журнала событий автоматически переносятся в базу данных программы каждый раз при запуске программы. Также данные можно перенести по нажатию в программе соответствующей кнопки.
• Данные владельцев (ФИО) идентификаторов хранятся в базе данных программы.
• Функция верификации доступна при установке «Локального ПО с верификацией».
При подключении к серверу системы безопасности
Кроме функций, поддерживаемых при автономной работе доступны следующие:
• Данные из журнала событий автоматически переносятся в базу данных на сервере системы безопасности.
• Функция верификации доступна в зависимости от установленных модулей сетевого ПО.
РКД при работе в СКУД
Смена РКД осуществляется по команде ПО или Web-интерфейса. Подробное описание РКД приводится в «Руководстве по эксплуатации подсистемы СКУД».
Примечание:
• В вариантах конфигурации «Контролер для управления двухсторонним замком» и «Контроллер для управления АТП» смена РКД осуществляется одновременно для обоих направлений прохода.
• В вариантах конфигурации «Контроллер для управления турникетом» РКД задается независимо для каждого направления. Контроллер, как элемент СКУД, поддерживает следующие РКД:
РКД «Открыто» – режим свободного прохода.
• ИУ разблокируется до смены РКД.
• Нажатие кнопок ПДУ и кнопки ДУ («Выход») игнорируется.
РКД «Контроль» – основной режим работы как элемента СКУД.
• ИУ блокируется.
• При предъявлении считывателю карты доступа, удовлетворяющей всем критериям разрешения прохода ИУ разблокируется на Время удержания в разблокированном состоянии.
РКД «Закрыто» – режим запрета прохода.
• ИУ блокируется до смены РКД.
• Нажатие кнопок ПДУ и кнопки ДУ («Выход») игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.
РКД «Охрана» (РКД доступен только для вариантов конфигураций «Контроллер управления замками» и для подключенных контроллеров замка серии PERCo-CL201)
• ИУ блокируется до смены РКД.
• Нажатие кнопки ДУ («Выход») игнорируется.
• Взята на охрану ОЗ, включающая ИУ.
• Проход через ИУ (взлом ИУ) переводит ОЗ, включающую ИУ, в режим «Тревога».
Контроллер поддерживает подключение до восьми считывателей различных серий производства PERCo и позволяет организовать до двух двухсторонних или до четырех односторонних точек прохода.
В зависимости от выбора варианта конфигурации контроллер позволяет управлять следующими ИУ:
• одним замком электромагнитного или электромеханического типа с возможностью контроля двухстороннего прохода;
• двумя замками электромагнитного или электромеханического типа с возможностью контроля одностороннего прохода;
• одним турникетом или калиткой;
• шлагбаумом или приводом автоматических ворот автотранспортной проходной.
Кроме этого предусмотрена возможность подключения к контроллеру до 8 замковых контроллеров PERCo-CL201.1, обеспечивающих контроль одностороннего прохода.
Контроллер поддерживает подключение двух алкотестеров (один на вход, второй — на выход) или иных верифицирующих устройств; одного конвертера интерфейса PERCoAC02 — для подключения двух считывателей или контроллеров Suprema по интерфейсу Wiegand-26 (-34, -37, -40, -42).
Питание контроллера можно осуществлять через PoE-сплиттер TL-POE10R.
Стандартный комплект поставки:
• Контроллер: 1 шт.
• Перемычка (джампер): 11 шт.
• Резистор С2-33Н-0,25-4,7кОм±5%: 2 шт.
• Супрессор на 15-18 В: 4 шт.
• Монтажный комплект:
- дюбели пластмассовые: 3 шт.
- шурупы: 3 шт.
- площадка самоклеящаяся: 3 шт.
- стяжка неоткрывающаяся 100 мм: 5 шт.
• Паспорт: 1 экз.
• Руководство по эксплуатации: 1 экз.
Контроллер по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация контроллера допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.
Характеристики:
• Номинальное значение напряжения питания постоянного тока, В 12±1,2
• Потребляемый ток (@ 12В), А: не более 0,2
• Потребляемая мощность, Вт: не более 2,5
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Скорости передачи данных Ethernet, Мбит/с: 10/100
• Количество контролируемых ИУ: до 4
• Количество считывающих устройств: до 8
• Интерфейс подключения считывателей: RS-485
• Число карт доступа (пользователей): до 50 000*
• Число событий журнала регистрации: не менее 230 000*
• Количество релейных выходов управления ИУ: 4
• Количество доп. выходов типа «открытый коллектор»: 2
• Количество доп. входов, управляемых выходами типа «сухой контакт»: до 8
• Количество ШС: до 2
• Количество входов ДУ: до 4
• Количество выходов индикации ДУ: 4
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Средний срок службы, лет: 8
• Габаритные размеры, мм: 205×189×45
• Масса, кг: не более 1,8
* По умолчанию память контроллера распределена для хранения данных на 50 тыс. карт доступа и 230 тыс. событий. У пользователя имеется возможность изменить распределение памяти контроллера в соответствии с вариантом использования контроллера.
Другие возможные варианты распределения памяти:
- 10 000 карт и 870 000 событий,
- 20 000 карт и 710 000 событий,
- 30 000 карт и 550 000 событий,
- 40 000 карт и 390 000 событий.
В ПО систем PERCo-Web, PERCo-S-20 (PERCo-S-20 Школа») поддерживаются все указанные варианты распределения памяти контроллера, но их выбор и изменение доступно только в Web-интерфейсе контроллера.
Устройство и работа
Контроллер выполнен в виде блока электроники в металлическом корпусе со съемной крышкой. На крышку корпуса выведена светодиодная индикация наличия питания.
В контроллере установлены:
• энергонезависимая память;
• энергонезависимый RTC-таймер (часы реального времени);
• разъем 8P8C (RJ45) для подключения к локальной сети Ethernet ;
• датчик вскрытия корпуса.
Контроллер работает с картами, размер кода которых не более 64 бит.
Контроллер способен хранить в энергонезависимой памяти:
• до 50 000 идентификаторов карт;
• не менее 230 000 событий журнала регистрации с указанием даты и времени события .
Контроллер обеспечивает:
• связь по интерфейсу Ethernet (IEEE 802.3);
• поддержку стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP);
• поддержку прикладного уровня протокола обмена систем PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»);
• возможность обновления встроенного ПО через Ethernet.
На этапе производства контроллеру заданы:
• уникальный физический MAC-адрес (указан в паспорте и на плате изделия);
• IP-адрес (указан в паспорте и на плате изделия);
• маска подсети (255.0.0.0);
• IP-адрес шлюза (0.0.0.0).
Предусмотрены следующие способы задания IP-адреса, шлюза, маски подсети контроллера на этапе конфигурации системы:
• работа с заводскими настройками;
• ручной ввод;
• получение от DHCP-сервера.
Считыватели карт доступа подключаются к интерфейсу RS-485 контроллера.
Возможно подключение следующего дополнительного оборудования:
• до двух блоков индикации с ИК-приемником PERCo-AI01;
• до четырех датчиков двери (герконов);
• двух датчиков прохода (выходов PASS турникета);
• до четырех кнопок ДУ («Выход») для замка;
• ПДУ турникета (калитки);
• до семи устройств, подающих управляющие сигналы на дополнительные входы;
• табло системного времени PERCo-AU05;
• устройства аварийной разблокировки (аварийного открытия прохода) Fire Alarm.
Контроллер как элемент СКУД обеспечивает:
• работу РКД: «Открыто», «Контроль», «Охрана»1 , «Закрыто»;
• сохранение установленного РКД в энергонезависимой памяти, для предотвращения его несанкционированной смены при сбое или отключении питания контроллера;
• поддержку функций локального и глобального контроля зональности, комиссионирования и верификации.
Контроллер как элемент охранной сигнализации обеспечивает:
• подключение и контроль до двух ШС2 ;
• подключение световых и звуковых оповещателей;
• возможность постановки и снятия с охраны ОЗ;
• передачу тревожных извещений на ПЦН.
Подключение к интерфейсу RS-485
Подключение считывателей, картоприемников, блоков индикации с ИК-приемником PERCo-AI01, контроллеров замка серии PERCo-CL201 и табло системного времени PERCo-AU05 к контроллеру производится по интерфейсу RS-485. При этом линия связи интерфейса RS-485 последовательно подводится ко всем устройствам.
По концам линии связи интерфейса RS-485 должны быть установлены концевые резисторы-терминаторы Roк номиналом 120 Ом. На изделиях со встроенным концевым резистором, которые не являются конечными устройствами линии связи, необходимо перекусить перемычку проводом «отключение концевого резистора». Расположение перемычки указано в эксплуатационной документации конкретного изделия. Если контроллер расположен на одном из концов линии связи, то концевой резистор 120 Ом устанавливается между контактами А и В клеммной колодки XT5.
При подключении к RS-485 руководствуйтесь инструкциями на подключаемые устройства. Для подключения линии связи RS-485 к контроллеру применяется кабель типа №2.
Возможны следующие варианты подключения считывателей:
• До 8 считывателей типов PERCo-IR03.1, PERCo-IR04.1 или PERCo-IR10 (в любой комбинации).
• До двух считывателей типов PERCo-IR04, PERCo-IRP01 (в любой комбинации).
• Один или два считывателя PERCo-IR04, PERCo-IRP01 или картоприемника PERCo-IC02.1 и соответственно до 7 или 6 считывателей PERCo-IR03.1, PERCoIR04.1 или PERCo-IR10 (в любой комбинации).
• Один или два считывателя с интерфейсом Wiegand 26, 34, 37, 40, 42. Для подключения требуется конвертер интерфейса PERCo-AC02. Схема подключения и описание индикации считывателей в этом случае приведены в эксплуатационной документации на конвертер интерфейса.
• До 8 считывателей типа PERCo-MR07.1.
• До двух считывателей PERCo-IR07.
• До двух блоков индикации с ИК-приемником PERCo-AI01.
Примечание: Для питания считывателей можно использовать контакты +12V и GND клеммной колодки XT5 при условии, что максимальный ток нагрузки не должен превышать 0,5 А.
При установке считывателей (картоприемников, блоков индикации) им необходимо установить разные номера (адреса), в противном случае считыватели с одинаковыми адресами работать не будут. Номер (адрес) определяется состоянием перемычки (перемычек) «номер считывателя» на корпусе или на плате изделия (см. эксплуатационную документацию на данное изделие).
Монтаж контроллера
1. Распакуйте коробку и проверьте комплектность контроллера. Убедитесь в отсутствии на оборудовании механических повреждений.
2. Определите место установки контроллера. Расположение контроллера должно соответствовать условиям эксплуатации и выбираться исходя из соображения удобства проведения работ по его обслуживанию.
Внимание! Не располагайте контроллер на расстоянии менее 1 м от источников электромагнитных помех.
3. Произведите разметку и разделку отверстий на установочной поверхности для крепления корпуса контроллера и подводки кабелей.
Осуществите прокладку кабелей связи, питания и Ethernet к месту установки контроллера.
4. Закрепите корпус контроллера на установочной поверхности с помощью трех шурупов, установив их через отверстия в корпусе контроллера. При необходимости используйте дюбели из комплекта поставки.
5. Выберите способ задания IP-адреса контроллера и при необходимости установите перемычку (джампер) на разъем XP1.
6. Подключите кабель Ethernet к разъему S1 верхней платы контроллера.
7. Установите ИП, подключите кабель от ИП к клеммной колодке XT4 нижней платы контроллера.
8. Подключите необходимое оборудование к интерфейсу RS-485 контроллера.
9. Подключите остальное необходимое оборудование.
Примечание: Инструкции и схемы подключения приведены в руководстве пользователя.
Конфигурация
Основная конфигурация контроллера (выбор шаблона конфигурации, добавление и удаление контроллеров второго уровня и дополнительных считывателей) возможна только с помощью Web-интерфейса контроллера.
Порядок конфигурации контроллера:
1. Убедитесь в правильности всех подключений. Подключите ИП к сети с напряжением и частотой, указанными в его эксплуатационной документации. Включите ИП, на крышке корпуса контроллера должна засветиться светодиодная индикация наличия питания – контроллер включен.
2. Подключитесь к Web-интерфейсу контроллера с помощью компьютера по сети Ethernet.
Примечание: Компьютер должен находиться в одной подсети с контроллером. Для этого при первом подключении может потребоваться изменить сетевые настройки компьютера. При производстве контроллеру выдан IP-адрес из 10-й подсети, поэтому необходимо добавить в дополнительные параметры TCP/IP компьютера IP-адрес: 10.x.x.x (x-произвольные числа) и маску подсети 255.0.0.0. Наличие таких серверов или служб, как DNS и WINS, не требуется. После подключения сетевые настройки контроллера можно изменить на рекомендованные системным администратором через Web-интерфейс или из ПО.
3. Через Web-интерфейс произведите первичную конфигурацию контроллера в соответствии с подключенным оборудованием:
• укажите параметры распределения памяти контроллера (по умолчанию установлено «50 000 карт 230 000 событий»
• выберите шаблон конфигурации контроллера (по умолчанию установлен «Контроллер для управления турникетом»)
• при необходимости добавьте в конфигурацию замковые контроллеры второго уровня серии PERCo-CL201 и дополнительные считыватели
4. Дальнейшую конфигурацию и управление контроллером и подключенными к нему устройствами можно производить либо через Web-интерфейс, либо через дополнительное ПО:
• «Локальное ПО» PERCo-SL01 (не требует лицензирования);
• «Локальное ПО с верификацией» PERCo-SL02
Примечание: Локальное ПО не поддерживает конфигурации контроллера с автотранспортной проходной.
• Сетевое ПО PERCo-Web;
• Сетевое «Базовое ПО S-20» PERCo-SN01 (PERCo-SS01 «Школа»);
• Сетевое «Расширенное ПО S-20» PERCo-SN02 (PERCo-SS02 «Школа»).
Эксплуатация
При эксплуатации контроллера соблюдайте меры безопасности.
После проведения конфигурации контроллер может работать в следующих режимах:
Без подключения к серверу системы безопасности
Если подключение к сети Ethernet и ПК также недоступно, контроллер выполняет следующие функции:
• Принимает от считывателей идентификаторы предъявленных карт и в зависимости от наличия их в списке, хранящемся в памяти контроллера, разрешает или запрещает доступ.
• Управляет подключенными ИУ.
• Ставит и снимает ОЗ с охраны; контролирует ШС и ИУ в РКД «Охрана»; активизирует дополнительные выходы в режиме ОЗ «Тревога».
• Фиксирует события в журнале регистрации событий в памяти контроллера.
• Поддерживает функции локального контроля зональности, контроля прохода по времени, комиссионирования. При подключении к сети и обеспечении связи с другими контроллерами системы становится доступна функция глобального контроля зональности. При подключении к ПК с установленным «Локальным ПО»:
• Данные из журнала событий автоматически переносятся в базу данных программы каждый раз при запуске программы. Также данные можно перенести по нажатию в программе соответствующей кнопки.
• Данные владельцев (ФИО) идентификаторов хранятся в базе данных программы.
• Функция верификации доступна при установке «Локального ПО с верификацией».
При подключении к серверу системы безопасности
Кроме функций, поддерживаемых при автономной работе доступны следующие:
• Данные из журнала событий автоматически переносятся в базу данных на сервере системы безопасности.
• Функция верификации доступна в зависимости от установленных модулей сетевого ПО.
РКД при работе в СКУД
Смена РКД осуществляется по команде ПО или Web-интерфейса. Подробное описание РКД приводится в «Руководстве по эксплуатации подсистемы СКУД».
Примечание:
• В вариантах конфигурации «Контролер для управления двухсторонним замком» и «Контроллер для управления АТП» смена РКД осуществляется одновременно для обоих направлений прохода.
• В вариантах конфигурации «Контроллер для управления турникетом» РКД задается независимо для каждого направления. Контроллер, как элемент СКУД, поддерживает следующие РКД:
РКД «Открыто» – режим свободного прохода.
• ИУ разблокируется до смены РКД.
• Нажатие кнопок ПДУ и кнопки ДУ («Выход») игнорируется.
РКД «Контроль» – основной режим работы как элемента СКУД.
• ИУ блокируется.
• При предъявлении считывателю карты доступа, удовлетворяющей всем критериям разрешения прохода ИУ разблокируется на Время удержания в разблокированном состоянии.
РКД «Закрыто» – режим запрета прохода.
• ИУ блокируется до смены РКД.
• Нажатие кнопок ПДУ и кнопки ДУ («Выход») игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.
РКД «Охрана» (РКД доступен только для вариантов конфигураций «Контроллер управления замками» и для подключенных контроллеров замка серии PERCo-CL201)
• ИУ блокируется до смены РКД.
• Нажатие кнопки ДУ («Выход») игнорируется.
• Взята на охрану ОЗ, включающая ИУ.
• Проход через ИУ (взлом ИУ) переводит ОЗ, включающую ИУ, в режим «Тревога».
Сравнительная таблица контроллеров PERCo
| Модель контроллера | CL15 | CL15.3 | CL15.7 | CT/L14.1 | CT/L14.1P | CL211.3 | CL211.9 | CR01.9 | CR11 |
| Идентификация по картам EMM/HID | + | + | - | - | - | + | + | + | + |
| Идентификация по картам MIFARE, PayPass, смартфонам с NFC | + | - | + | - | - | - | + | + | + |
| Идентификация по отпечаткам пальцев | + | - | - | - | - | - | - | - | + |
| Количество встроенных считывателей | 1 | 1 | 1 | - | - | 1 | 1 | 2 | 1 |
| Количество выносных считывателей | - | - | - | 8 | 8 | - | - | - | - |
| Количество считывателей, выносных, по OSDP | - | - | - | - | 8 | - | - | - | - |
| Количество замков | 1 | 1 | 1 | 4 | 4 | 1 | 1 | - | - |
| Количество замков (контроль в двух направлениях) | - | - | - | 4 | 4 | - | - | - | - |
| Количество турникетов (контроль минимум 1 направления) | 1 | 1 | 1 | 2 | 2 | - | - | - | - |
| Количество турникетов (контроль в двух направлениях) | - | - | - | 2 | 2 | - | - | - | - |
| Количество шлагбаумов | - | - | - | 2 | 2 | - | - | - | - |
| Шлюз из турникетов | - | - | - | + | + | - | - | - | - |
| Шлюз из шлагбаумов | - | - | - | + | + | - | - | - | - |
| Шлюз из замков | - | - | - | + | + | - | - | - | - |
| Количество пользователей | 50000 | ||||||||
| Количество событий | 150000 | - | - | 150000 | |||||
| Тип интерфейса | Ethernet | RS-485 | Ethernet | ||||||
| Количество дополнительных входов | 1 | 1 | 1 | 3-11 | 7-15 | - | - | - | - |
| Количество дополнительных выходов | 1 | 1 | 1 | 3–6 | 6-9 | - | - | - | - |
| Количество сканеров по USB | - | - | - | 4 | 8 | - | ;- | - | - |
| Количество входов USB | - | - | - | 1 | 2 | - | - | - | - |
| Встроенное ПО PERCo-Web | + | - | - | - | + | - | - | - | + |
Бренд контроллера | PERCo |
Исполнение | Для помещений |
Тип контроллера | Сетевые |
Управление устройствами | Электронный замок, Турникет, Шлагбаум, Ворота |
Тип корпуса контроллера | Металлический монтажный бокс |
Поддерживаемые датчики | Геркон |
Интерфейс связи со считывателем | Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-40, Wiegand-42 |
Количество событий | 230 000 |
Количество пользователей /карт | 50 000 |
Сетевой интерфейс | Ethernet 10/100M |
Дополнительные интерфейсы | RS-485, Web-интерфейс |
Количество подключаемых считывателей | 8 |
Программное обеспечение | Устанавливаемое на компьютер с web-интерфейсом |
Напряжение питания | 12 В |
Источник питания | В комплект НЕ ВХОДИТ! (приобретается отдельно) |
Габариты | 205х189х45 мм |
Вес, кг | 1.8 |
Рабочая температура | от +1°C до +40°C |
Сертификаты | Транспортной безопасности |
Гарантия | 5 лет |
Страна производства | Россия |
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Заполнение адреса
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Если Вы хотите узнать об условиях доставки и оплаты, но не желаете о них читать, то Вы можете позвонить любому нашему сотруднику, и он обязательно Вам поможет.
Покупка за безналичный расчет
При оплате за безналичный расчет наш сотрудник свяжется с Вами, чтобы подтвердить заказ и уточнить сроки и адрес доставки. После оформления заказа сотрудник нашей компании вышлет вам счет, по которому необходимо будет произвести оплату.
После оплаты заказа к Вам приедет наш курьер, который доставит ваш заказ.
Самостоятельно забрать заказ из пунктов самовывоза Вы можете после его оплаты по безналичному расчету. Оплата доставки до пунктов выдачи транспортных компаний производится по тарифам выбранной Вами транспортной компании непосредственно в месте получения заказа.
Самовывоз из офиса нашей компании в Зеленограде, так же возможен после предоплаты по безналичному расчету, и предварительной договоренности с менеджером.
Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.
Стоимость доставки курьером
Стоимость доставки по Москве, Все товары —750 руб., бесплатная доставка от 25000 руб
Стоимость доставки по Московской области рассчитывается для каждого заказа индивидуально и зависит от суммарного веса товаров заказа и удаленности адреса доставки.
Время доставки
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
Доставка в регионы России
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.
Доставка выполняется в рабочие дни с 10:00 до 18:00 часов, в субботу и в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.
Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.
Место доставки
Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.
Правила
При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.Стоимость доставки выделяется в документах на покупку отдельной графой.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Телефон службы доставки: 8 (499) 350 35 28.
Отзывы
Оставить отзыв
Загрузка отзывов...
Компания PERCo — ведущий российский производитель систем контроля и управления доступом. Входит в пятерку крупнейших мировых производителей
Ваш менеджер
Артем Королев8 (925) 009-71-93
Задать вопрос
Задать вопрос
