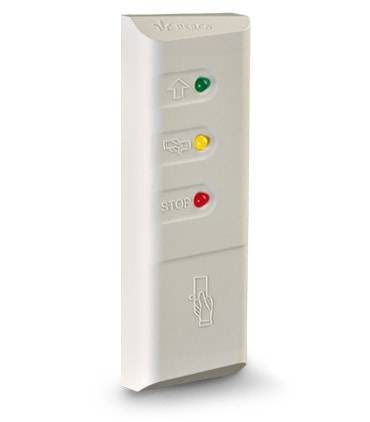

Контроллер замка PERCo CL201.1 со встроенным считывателем

Контроллер замка PERCo-CL201 имеет встроенный считыватель карт доступа формата EMM/HID и предназначен для управления одним электромагнитным или электромеханическим замком.
Контроллер замка PERCo-CL201.1 предназначен для управления одним электромеханическим (электромагнитным) замком с потенциальным или импульсным управлением.

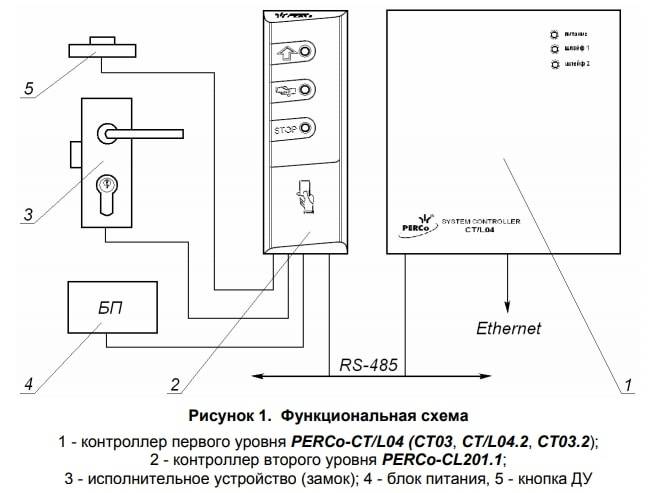

Контроллер подключается в качестве контроллера второго уровня к контроллеру PERCo-CT/L04 (CT/L04.2) или встроенному контроллеру электронной проходной PERCo-CT03 (CT03.2) (далее – контроллер первого уровня) и не предусматривает автономного использования. Одновременно к одному контроллеру первого уровня может быть подключено до 8 контроллеров второго уровня.
Поддерживается возможность использования замков с контактной группой серии PERCo-LB без установки датчика двери (геркона). Открытие двери фиксируется по состоянию контактной группы замка.
Контроллер снабжен встроенным бесконтактным считывателем карт доступа типа HID, EM-Marin, позволяющим обеспечить односторонний доступ в помещение. Выход из помещения осуществляется с помощью кнопки ДУ.

Комплект поставки:
• Контроллер: 1 шт.
• Супрессор на 15 – 18В: 1 шт.
• Металлическое основание: 1 шт.
• Монтажный комплект:
- дюбели пластмассовые: 4 шт.
- шурупы: 4 шт.
• Паспорт: 1 экз.
• Руководство по эксплуатации: 1 экз.

Контроллер по устойчивости к воздействию климатических факторов соответствует условиям У1 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация контроллера допускается при температуре окружающего воздуха от -40°С до +40°С и относительной влажности воздуха до 98% при +25°С.
от -40°С до +40°С и относительной влажности воздуха до 98% при +25°С.

Основные технические характеристики:
• Номинальное значение напряжения питания постоянного тока, В: 12±1,21
• Ток потребления, мА: не более 120
• Потребляемая мощность, Вт: не более 1,5
• Количество контролируемых дверей: 1
• Количество входов дистанционного управления (DU): 1
• Типы карт доступа (брелоков): HID, EM-Marin
• Дальность считывания идентификаторов при номинальном значении напряжения питания для различных карт (брелоков) составляет, см:
- для карт доступа EM-Marin: не менее 9
- для карт доступа HID: не менее 7
- для брелоков: не менее 4
• Дальность считывания кода при установке контроллера на металлическом основании для различных карт (брелоков) составляет, см:
- для карт доступа EM-Marin: не менее 7
- для карт доступа HID: не менее 5
- для брелоков: не менее 3
• Стандарт интерфейса связи: RS-485
• Максимальная суммарная длина кабеля подключения контроллеров к контроллеру первого уровня, м: не более 1200
• Максимальное число пользователей (карт доступа)
- при работе с контроллером PERCo-CT/L04 (CT03): 1000
- при работе с PERCo-CT/L04.2 (CT03.2): до 50 000
Примечание: При работе с контроллером PERCo-CT/L04.2 (CT03.2) максимальное число пользователей (карт доступа) зависит от варианта распределения памяти контроллера первого уровня. Возможные варианты: 10 000, 20 000, 30 000, 40 000 и 50 000 карт.
• Максимальное число комиссионирующих карт:
- при работе с PERCo-CT/L04 (CT03): . 64
- при работе с PERCo-CT/L04.2 (CT03.2): ограничено числом пользователей
• Количество пользователей (карт доступа) в аварийном режиме: до 128
• Средний срок службы, лет: 8
• Степень защиты оболочки: IP54 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Габаритные размеры контроллера, мм: 145×50×20
• Масса контроллера, кг: не более 0,3
Примечание: События журнала регистрации контроллеров PERCo-CL201.1 хранятся в памяти основного контроллера PERCo-CT/L04 (CT03, CT/L04.2, CT03.2), их максимальное количество зависит от параметров контроллера первого уровня.

Устройство и работа
Контроллер представляет собой блок электроники в пластмассовом корпусе, на передней панели которого расположены три светодиодных индикатора. Для защиты электроники от негативных воздействий окружающей среды плата контроллера залита компаундом. Для крепления контроллера к поверхности в комплект поставки входит металлическое основание. Кабель для всех подключений к контроллеру выведен с его тыльной стороны.
Контроллер имеет встроенный бесконтактный считыватель карт доступа форматов HID и EM-Marine. Контроллер работает с картами, размер кода которых не более 64 бит. Считывание кода карты подтверждается кратковременным включением звукового индикатора и кратковременным изменением состояния желтого (центрального) светового индикатора на противоположное (выключением, если горел и включением, если не горел).



В контроллере установлены:
• энергонезависимая память;
• энергонезависимый RTC-таймер (часы реального времени);
• пьезоизлучатель (звуковой индикатор).
Контроллер способен хранить в энергонезависимой памяти до 128 карт аварийного доступа. Карты предназначены для доступа через контроллер в случае нарушения связи с контроллером первого уровня.

Контроллер обеспечивает связь с контроллером первого уровня по интерфейсу RS-485. Контроллер позволяет осуществлять управление замком с помощью следующих устройств:
• кнопка ДУ;
• карта доступа (при поднесении ее к контроллеру);
• компьютер (при подключении к контроллеру первого уровня).
Возможно подключение следующего дополнительного оборудования:
• датчик двери (геркон);
• кнопка ДУ. При использовании замков серии PERCo-LB (с контактной группой) контроллер обеспечивает контроль цепи замка. В этом случае не требуется установка геркона – в роли датчика двери выступает контактная группа замка. Контроллер, как элемент СКУД, обеспечивает:
• работу в режимах: «Открыто», «Контроль», «Охрана», «Закрыто»;
• сохранение установленного режима в энергонезависимой памяти, для предотвращения снятия режима при выключении питания;
• поддержку глобального контроля зональности;
• поддержку функции комиссионирования;
• поддержку функции верификации;

Особенности монтажа
Контроллеры рекомендуется монтировать в непосредственной близости от ИУ. Точная высота для монтажа контроллера должна выбираться исходя из соображения удобства для предъявления карт доступа (например, 120 - 150 сантиметров от пола).
При выборе места установки контроллера также необходимо учитывать, что:
• При установке на металлическую поверхность дальность считывания кода с карты уменьшается на 15 - 25 %;

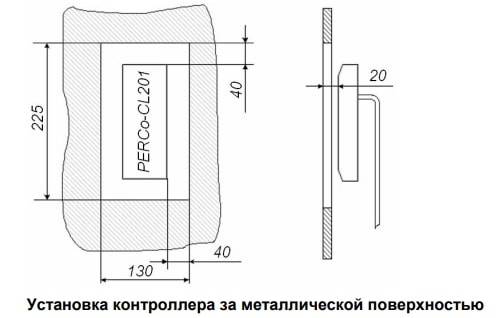

• При установке за металлической поверхностью в ней необходимо вырезать окно, напротив которого равноудалено от краев окна и устанавливается контроллер, при этом размеры окна должны быть не менее 225×130 мм. Само окно может быть закрыто неметаллической вставкой (например, из пластмассы), а контроллер может быть утоплен вглубь окна на расстояние не более 20 мм от внешней стороны металлической поверхности – дальность считывания кода при таком способе монтажа уменьшается на 30 - 50%;
• Взаимное удаление контроллеров со встроенными считывателями друг от друга и от внешних считывателей должно составлять не менее 50 см.

При прокладке всех сигнальных кабелей (кнопки ДУ, датчика двери и замку) и кабелей низковольтного питания необходимо учитывать, что:
• Монтаж линий связи должен соответствовать рекомендациям стандартов EIA/TIA RS-422A/485.
• Не допускается совместная на участке более, чем 1 м, прокладка проводов питания замка, кабелей от датчиков и кнопки дистанционного управления.
• Близко расположенные источники электрических помех могут вызывать сбои в работе системы, поэтому нельзя устанавливать оборудование на расстоянии менее 1 м от электрогенераторов, электродвигателей, реле переменного тока, тиристорных регуляторов света и других мощных источников электрических помех.
• При прокладке все сигнальные кабели, датчики, ИУ и кабели низковольтного питания должны быть размещены на расстоянии не менее 50 см от силовых кабелей переменного тока, кабелей управления мощными моторами, насосами, приводами и т. д.
• Пересечение всех сигнальных кабелей с силовыми кабелями допускается только под прямым углом.
• Любые удлинения кабелей производить только методом пайки

Порядок монтажа
Придерживайтесь следующей последовательности действий при монтаже контроллера.
1. Распакуйте коробку, проверьте комплектность контроллера и убедитесь в отсутствии на нем механических повреждений.

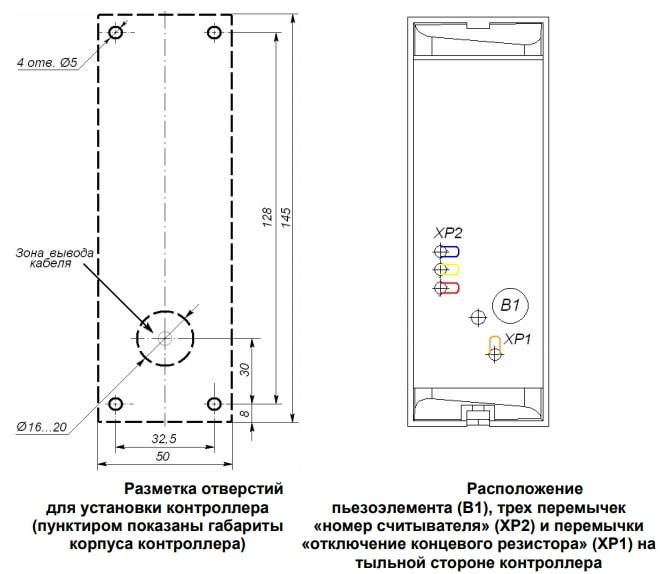

2. Определите место установки контроллера. Произведите разметку и разделку отверстий на установочной поверхности для крепления металлического основания и проводки кабеля от контроллера согласно схеме.

4. Ослабьте винт, расположенный в нижней части корпуса контроллера и крепящий его к металлическому основанию, после чего снимите металлическое основание.
5. Закрепите металлическое основание на установочной поверхности с помощью четырех шурупов 3×25 из комплекта поставки.
6. Если данный контроллер не является конечным устройством на линии связи интерфейса RS-485 подключения периферии, то необходимо отключить на нем концевой резистор, для чего перекусите кусачками перемычку «отключение концевого резистора» (перемычка ХР1, см. рис. 4). Учтите, что в этом случае необходимо будет установить концевые резисторы по реальным концам линии связи интерфейса RS-485.
7. Установите номер контроллера, разрезав перемычки. Разрезанные перемычки должны быть заизолированы так, чтобы избежать их контакта, как с другими перемычками, так и с металлическим основанием.
8. Пропустите кабель контроллера через предназначенное для него отверстие на установочной поверхности, установите контроллер на металлическое основание и закрепите на нем с помощью винта, расположенного в нижней части корпуса контроллера. При креплении контроллера необходимо обеспечить радиус изгиба кабеля у основания контроллера не менее 10 мм.
9. Проложите кабель линии связи, закрепите его и подключите к контроллеру первого уровня. Удлинение кабеля линии связи производить кабелем типа №1 с витыми парами, при этом сигнальные линии А и В должны идти в одной паре. При подключении по интерфейсу RS-485 нескольких устройств линия связи подводится последовательно ко всем устройствам.
10.Произведите разделку двери и монтаж замка (защелки) в соответствии с документацией на замок (защелку). При подключении замка (защелки) используйте тип кабеля №4.
11.Для снятия статического электричества заземлите корпус или запорную планку замка. В случае установки замка на металлическую дверь, заземлите полотно двери. Заземление выполнять проводом с сечением не менее 0,75 мм2 .
12.Установите кнопку ДУ («Выход»). Место для монтажа кнопки ДУ должно выбираться, исходя из соображения удобства ее (например, рядом с дверью). При подключении кнопки ДУ используйте тип кабеля №3.
Внимание! Если подключаемый замок не имеет встроенной цепи искрозащиты, то необходимо установить двунаправленный супрессор на напряжение 15 – 18 В из комплекта поставки. Супрессор устанавливается в непосредственной близости от замка.
13.При необходимости произведите монтаж магнитного датчика двери (геркона). Магнитный датчик должен быть закреплен на раме двери, а магнит – на двери таким образом, чтобы при закрытой двери обеспечивалось устойчивое замыкание контакта датчика. При подключении используйте тип кабеля №3.
Примечание: В случае использования замков с контактной группой серии PERCo-LB установка геркона не требуется. В роли датчика двери выступает контактная группа замка (при этом вход Door контроллера должен оставаться не подключенным).
14.Установите источник питания на место его постоянной эксплуатации. При подключении источника питания используйте тип кабеля №2
15.Подключите кабели к контроллеру
16.Произведите укладку и закрепление кабелей, используя при необходимости пластиковые скобы (например, SC4-6, SC5-7, SC7-10).
17.Проверьте отсутствие обрывов и коротких замыканий во всех линиях.

Включение
Убедитесь в правильности всех подключений и исправности сетевого кабеля источника питания.
Подключите сетевой кабель источника питания к сети, с напряжением и частотой, указанными в эксплуатационной документации источника питания.
При включении источника питания все световые индикаторы на корпусе контроллера будут мигать в течение 3 секунд. После этого на индикаторах контроллера отобразится индикация последнего установленного режима работы.

Штатный режим работы
Описание режимов работы как элемента СКУД, индикации и регистрируемых события аналогичны таковым для контроллера первого уровня, к которому подключен контроллер и описаны в соответствующей эксплуатационной документации. При этом все регистрируемые события контроллера хранятся в памяти контроллера первого уровня.

Аварийный режим работы
При обрыве связи с контроллером первого уровня более чем на 4 с контроллер переходит в аварийный режим работы.
В аварийном режиме работы доступ через контроллер возможен только по списку карт аварийного доступа, состоящему не более чем из 128 карт. Создание такого списка возможно в ПО системы PERCo-Web или в разделе «Конфигуратор» ПО PERCo-S-20 (PERCo-S-20 «Школа»). Также список карт аварийного доступа может быть загружен из текстового файла через Web-интерфейс.
Работа контроллера в аварийном режиме зависит от режима работы, в котором он был на момент пропадания связи с контроллером первого уровня:
• если был установлен режим «Открыто», то ИУ остается разблокированным, нажатие на кнопку ДУ игнорируется (индикация нахождения в данном режиме – мигание зеленым индикатором с частотой 0,5 Гц);
• если были режимы «Контроль», «Охрана» или «Закрыто», то ИУ блокируется (индикация нахождения в данном режиме – мигание желтым индикатором с частотой 0,5 Гц). При нажатии на кнопку ДУ или при предъявлении карты, находящейся в аварийном списке данного контроллера, ИУ разблокируется на время, определяемое параметром ИУ Время удержания в разблокированном состоянии. Последующая блокировка ИУ происходит либо по открытию, либо по закрытию двери, в зависимости от установок; либо по истечению времени удержания ИУ в открытом состоянии.
