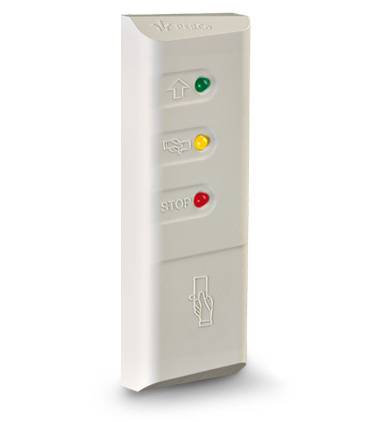

Контроллер замка со встроенным считывателем PERCo CL05.2

Контроллер замка PERCo-CL05.2 предназначен для организации одной односторонней или двухсторонней (при использовании двух контроллеров данной модели) точки прохода. Контроллер имеет встроенный считыватель карт доступа форматов HID и EM-Marine и позволяет управлять одним замком электромагнитного или электромеханического типа.

При использовании двух контроллеров PERCo-CL05.2 для управления одной двухсторонней точкой прохода необходимо в качестве ИУ применять нормально закрытые (открывающиеся при подаче напряжения) электромеханические замки. Электромагнитные или нормально открытые электромеханические замки в данной конфигурации возможно использовать только при дополнительной установке промежуточного реле.

Контроллер может использоваться как автономно, так и в качестве элемента системы контроля и управления доступом PERCo-Web, а также в единой системе безопасности и повышения эффективности предприятия PERCo-S-20 (PERCo-S-20 «Школа»). Управление контроллером и его конфигурация осуществляется посредством встроенного web-интерфейса, локального ПО PERCo-SL01 (SL02) или сетевого ПО PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»).

Стандартный комплект поставки:
• Контроллер, шт.: 1
• Металлическое основание, шт.: 1
• Джампер (перемычка), шт.: 1
• Супрессор на 15 – 18 В, шт.: 1
• Монтажный комплект: переходная розетка RJ45, шт.: 1
- дюбели пластмассовые, шт.: 4
- шурупы, шт.: 4
• Паспорт, экз: 1
• Руководство по эксплуатации, экз.: 1

Дополнительное оборудование, поставляемое по отдельному заказу:
Источник питания контроллера
PoE-сплиттер (PoE-сплиттер позволяет подавать питание на контроллер по сети Ethernet. Сплиттер может использоваться с сетевыми коммутаторами, поддерживающими технологию передачи электроэнергии по витой паре PoE и совместимыми со стандартом IEEE 802.3af)

Контроллер замка по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация контроллера замка разрешается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.

Технические характеристики:
• Номинальное значение напряжения питания постоянного тока, В: 12±1,2
• Ток потребления, А: не более 0,15
• Потребляемая мощность, Вт: не более 2
• Типы карт доступа (брелоков): HID, EM-Marine
• Дальности считывания кода при номинальном значении напряжения питания:
- для карт HID, см:  не менее 5
- для карт EM-Marine, см: не менее 8
• Дальности считывания кода при установке на металлической поверхности:
- для карт HID, см: не менее 4
- для карт EM-Marine, см: не менее 7
• Число пользователей (карт доступа): до 50000
• Число комиссионирующих карт: 192
• Число событий журнала регистрации*:  до 135000
• Количество контролируемых точек прохода: 1
• Количество входов ДУ: 1
• Количество дополнительных выводов**: 1
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля подключения Ethernet, м: 3
• Длина кабеля подключения периферии, м: 0,9
• Средний срок службы, лет: 8
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Степень защиты оболочки: IP54 по EN 60529
• Габаритные размеры контроллера (без учета кабеля), мм: 145×50×20
• Масса контроллера, кг: не более 0,3

*В случае переполнения журнала регистрации новые события заменяют наиболее старые (удаление происходит блоками по 256 событий).
** Варианты конфигурации дополнительного вывода описаны в разделе 5.4.

Устройство и работа
Контроллер представляет собой блок электроники в пластмассовом корпусе, на передней панели которого расположены три светодиодных индикатора. Защита электроники от негативных воздействий окружающей среды обеспечивается за счет заливки компаундом. Кабель связи для подключения к сети Ethernet и кабель для остальных подключений к контроллеру замка выведены с его тыльной стороны.
В контроллере установлены: энергонезависимая память; энергонезависимый RTC-таймер (часы реального времени) и звуковой индикатор (пьезоизлучатель).
Контроллер имеет встроенный бесконтактный считыватель карт доступа форматов HID и EM-Marine и работает с картами, размер кода которых не более 64 бит.
Контроллер обеспечивает связь по интерфейсу Ethernet (IEEE 802.3) с поддержкой стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP), а также поддержку прикладного уровня протокола обмена систем PERCo-Web, PERCo-S-20 (PERCo-S-20 «Школа»).
При использовании электромеханических замков, открывающихся при подаче напряжения, возможна совместная работа двух контроллеров для организации одной двухсторонней точки прохода (с поддержкой смены зональности).
При использовании электромеханических замков с контактной группой серии PERCo-LB (PERCo-LBP) контроллер отслеживает состояние цепи замка, что позволяет не использовать датчик двери (геркон), в его роли выступает контактная группа замка.

Контроллер позволяет осуществлять управление замком с помощью следующих устройств:
• кнопка ДУ («Выход»);
• карта доступа, при поднесении ее к контроллеру;
• компьютер (при подключении по сети Ethernet и установке ПО);
• устройство аварийной разблокировки («Fire Alarm»).

Кроме этого, возможно подключение следующего дополнительного оборудования:
• датчик двери (геркон);
• внешний световой или звуковой (сирена) тревожный оповещатель.

Контроллер, как элемент СКУД обеспечивает:
• работу в РКД: «Открыто», «Контроль», «Закрыто», «Охрана»;
• сохранение установленного РКД в энергонезависимой памяти, для предотвращения его смены при пропадании - восстановлении питания;
• поддержку функции глобального контроля зональности;
• поддержку функции комиссионирования;
• поддержку функции верификации;
• возможность постановки и снятия ИУ с охраны;
• передачу тревожных извещений на пульт централизованного наблюдения.

Монтаж
При монтаже соблюдайте меры безопасности.
Монтаж и техническое обслуживание контроллера должны проводиться лицами, полностью изучившими настоящее руководство. Монтаж контроллера должен производиться специалистом-электромонтажником.
Внимание!
Все подключения и установка перемычек должны производиться только при выключенном оборудовании, отключенных источниках питания.
Монтаж должен соответствовать СНиП 3.05.07-85 Системы автоматизации и СНиП 3.05.06-85 Электротехнические устройства.
При монтаже контроллера пользуйтесь только исправным инструментом. Требования безопасности при монтаже источника питания указаны в эксплуатационной документации источника питания.

 Контроллеры рекомендуется монтировать в непосредственной близости от ИУ. Точная высота для монтажа контроллера должна выбираться, исходя из соображения удобства для предъявления карт доступа. Взаимное удаление контроллеров друг от друга и от считывателей должно составлять не менее 50 см.
Типы кабелей, используемые при монтаже указаны в руководстве пользователя.

Порядок монтажа
При монтаже придерживайтесь следующей последовательности действий:
1. Распакуйте коробку и проверьте комплектность контроллера. Убедитесь в отсутствии на изделии механических повреждений.
2. Определите место установки контроллера.

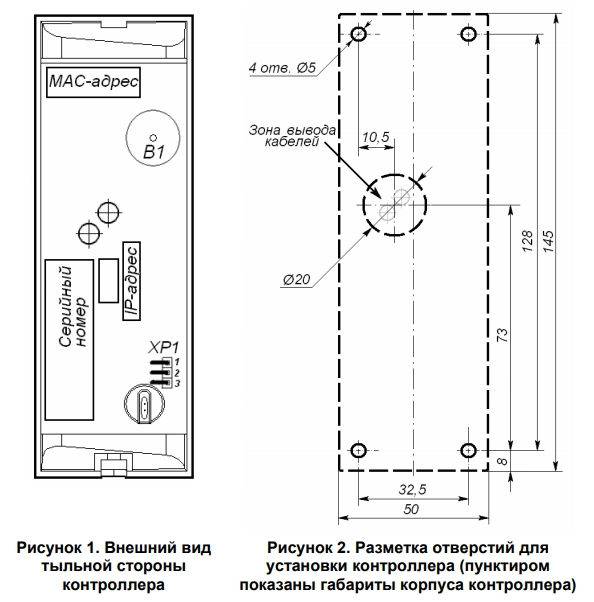

3. Произведите разметку и разделку отверстий на установочной поверхности для крепления металлического основания и прокладки кабелей согласно схеме.


4. Ослабьте винт, расположенный в нижней части корпуса контроллера и крепящий его к металлическому основанию. Снимите основание.
5. Закрепите металлическое основание на установочной поверхности с помощью четырех шурупов из комплекта поставки.
6. Выберите способ задания IP-адреса контроллера и при необходимости установите перемычку (джампер) на разъем ХР1.
7. Пропустите кабели контроллера через предназначенное для них отверстие на установочной поверхности. При креплении контроллера необходимо обеспечить радиус изгиба кабелей у основания контроллера не менее 10 мм. При эксплуатации контроллера может потребоваться изменить состояние перемычки, поэтому рекомендуется оставлять запас длины кабелей, выходящих из контроллера, достаточный для отведения его от стены и обеспечения доступа к перемычкам.
8. Установите контроллер на металлическое основание и закрепите на нем с помощью винта, расположенного в нижней части корпуса контроллера. Внимание!
Если подключаемый замок не имеет встроенной цепи искрозащиты, то необходимо использовать диод искрозащиты. Например, диод Шоттки, рассчитанный на рабочий ток не менее 1А, типа 1N5819.
Если подключаемый электромагнитный замок не имеет размагничивающей цепи, то необходимо установить двунаправленный супрессор из комплекта поставки. Супрессор устанавливается в непосредственной близости от замка.
При подключении контроллера через PoE-сплиттер  рекомендуется использовать только электромеханические замки, поэтому необходимо использовать именно диод искрозащиты типа 1N5819. Использование супрессора в этом случае ЗАПРЕЩЕНО!
9. Произведите разделку двери и монтаж замка (защелки) в соответствии с эксплуатационной документацией. Подключите кабель №3 к замку (защелке).
10.Для защиты от статического электричества заземлите корпус или запорную планку замка. В случае установки замка на металлическую дверь заземлите полотно двери. Заземление выполнять проводом с сечением не менее 0,75 мм2 .
11.Установите кнопку ДУ («Выход»). Место для монтажа кнопки ДУ должно выбираться, исходя из соображения удобства ее (например, рядом с дверью). Подключите кабелем №4  к кнопке ДУ.
12.При необходимости произведите монтаж магнитного датчика двери (геркона). При установке магнитный датчик должен быть закреплен на дверной коробке, а магнит – на двери таким образом, чтобы при закрытой двери обеспечивалось устойчивое замыкание контакта датчика. Подключение производится кабелем №5). В случае использования замка с контактной группой серии PERCo-LB (PERCo-LBP) установка геркона не требуется, в роли датчика двери выступает контактная группа замка. Вход Door контроллера в этом случае должен оставаться не подключенным.
13.Смонтируйте при необходимости дополнительное оборудование (например, сирену). Подключите кабель №6 к дополнительному оборудованию.
14.Подключите кабели от устройств к штатному кабелю контроллера.
15.При необходимости совместной работы двух контроллеров для обслуживания двухсторонней двери, произведите монтаж и подключение второго контроллера. Подключение производится параллельно по цветам проводов (кроме кнопки ДУ – она, как правило, не используется, при необходимости может подключаться по отдельности к любому из контроллеров по схеме на рис. 3). Схема подключения представлена на рис. 4, при этом к соединенным между собой коричневым проводам (SYNC) ничего не подключать.
Примечания: В качестве ИУ в данной конфигурации необходимо применять нормально закрытые электромеханические замки. Электромагнитные или нормально открытые электромеханические замки можно использовать только при дополнительной установке промежуточного реле.
16.Подключите кабель Ethernet, выходящий из контроллера к локальной сети. При необходимости для удлинения используйте переходную розетку RJ45 из комплекта поставки и кабель №1.
17.Установите источник питания на место его постоянной эксплуатации. Подключите кабель №2 к источнику питания и контроллеру. Примечание: Подключение питания контроллера через PoE-сплиттер см. в Приложении.
18.Произведите укладку и закрепление кабелей, используя при необходимости пластиковые скобы (например, SC4-6, SC5-7, SC7-10).
19.Проверьте отсутствие обрывов и коротких замыканий во всех линиях.

Включение
При включении источника питания все световые индикаторы на корпусе контроллера замка будут мигать в течение 3 секунд. После окончания этого времени на индикаторах контроллера отобразится индикация последнего установленного РКД.
При первом включении контроллера после завершения монтажа или после форматирования памяти на корпусе контроллера начнется синхронное мигание всех трех индикаторов 2 раза в секунду, что означает отсутствие настроек контроллера. В этом случае в контроллер необходимо передать конфигурацию. Это можно сделать через Web-интерфейс или с помощью ПО.

Подключение по сети Ethernet
Для подключения к контроллеру по сети Ethernet необходимо, чтобы компьютер находился в одной подсети с контроллером. Для этого при первом подключении может потребоваться изменить сетевые настройки компьютера.
При производстве контроллерам PERCo выдаются IP-адреса из 10-й подсети, поэтому необходимо добавить в дополнительные параметры TCP/IP компьютера IP-адрес: 10.x.x.x (x-произвольные числа) и маску подсети 255.0.0.0. Наличие таких серверов или служб, как DNS и WINS, не требуется. Контроллер при этом должен быть подключен в тот же сегмент сети или непосредственно к разъему сетевой карты компьютера.
После подключения сетевые настройки контроллера можно изменить на рекомендованные системным администратором из ПО или через Web-интерфейс.

Конфигурацию контроллера и подключенных к нему устройств можно производить либо через Web-интерфейс, либо установив на компьютер дополнительное ПО:
• «Локальное ПО» PERCo-SL01 (не требует лицензирования);
• «Локальное ПО с верификацией» PERCo-SL02;
• Сетевое ПО PERCo-Web;
• Сетевое «Базовое ПО S-20» PERCo-SN01 (PERCo-SS01 «Школа»);
• Сетевое «Расширенное ПО S-20» PERCo-SN02 (PERCo-SS02 «Школа»).

Эксплуатация
Запрещается!
• Использовать абразивные и химически активные вещества для чистки загрязненных наружных поверхностей корпуса контроллера.
• Допускать рывки и удары по корпусу контроллера, замку, датчику двери, кнопке ДУ и соединительным кабелям, которые могут вызвать их механические повреждения и деформацию.
После проведения конфигурации контроллер может работать в следующих режимах:

Без подключения к серверу СКУД (системы безопасности)
Если подключение к сети Ethernet и ПК также недоступно, контроллер выполняет следующие функции:
• Принимает от встроенного считывателя идентификаторы предъявленных карт и в зависимости от наличия их в списке, хранящемся в памяти контроллера, разрешает или запрещает доступ.
• Управляет подключенным ИУ.
• Ставит и снимает ОЗ с охраны; контролирует ИУ в РКД «Охрана»; активизирует дополнительный выход в режиме ОЗ «Тревога».
• Фиксирует события в журнале регистрации событий в памяти контроллера.
• Поддерживает функции контроля прохода по времени и комиссионирования.
При подключении к сети и обеспечении связи с другими контроллерами системы становится доступной функция глобального контроля зональности. При подключении к ПК с установленным «Локальным ПО»:
• Данные из журнала событий автоматически переносятся в базу данных программы каждый раз при запуске программы. Также данные можно перенести по нажатию в программе соответствующей кнопки.
• Данные владельцев (ФИО) идентификаторов хранятся в базе данных программы.
• Функция верификации доступна при установке «Локального ПО с верификацией».

При подключении к серверу СКУД (системы безопасности)
Кроме функций, поддерживаемых при автономной работе, становятся доступными также следующие:
• Данные из журнала событий автоматически переносятся в базу данных на сервере системы безопасности.
• Функция верификации доступна в зависимости от установленных модулей сетевого ПО.

Сравнительная таблица контроллеров PERCo
