Контроллер PERCo C01 для online систем

Контроллер доступа PERCo-C01 предназначен для использования в on-line системах контроля и управления доступом (в т.ч. в системах платного, билетного доступа и т.п.).
Контроллер поддерживает подключение до шести считывателей / сканеров штрих-кода (двух по интерфейсу Wiegand, двух по интерфейсу RS-232 и двух по интерфейсу USB), что позволяет организовать до двух двусторонних или односторонних точек прохода (перечень совместимых сканеров – см. в разд. 3.1).
В зависимости от выбранного варианта конфигурации (см. разд. 9.2) контроллер позволяет управлять следующими типами ИУ:
• одним или двумя замками электромагнитного или электромеханического типа с возможностью контроля одно- либо двухстороннего прохода;
• турникетом или калиткой;
• шлагбаумом или приводом автоматических ворот автотранспортной проходной.

Контроллер по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация контроллера допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.

Стандартный комплект поставки:
• Контроллер, шт.: 1
• Перемычка (джампер), шт.: 5
• Супрессор на 15-18 В, шт.: 2
• Монтажный комплект:
- втулка проходная, шт.: 1
- дюбели пластмассовые, шт.: 3
- шурупы, шт.: 3
- площадка самоклеящаяся, шт.: 3
- стяжка неоткрывающаяся 100 мм, шт.: 5
• Упаковка, шт.: 1
• Паспорт, экз.:1
• Руководство по эксплуатации, экз.: 1

Характеристики:
• Номинальное значение напряжения питания постоянного тока, В:. 12±1,2
• Потребляемый ток (при напряжении 12 V), А: не более 0,21
• Потребляемая мощность, Вт: не более 2,51
• Стандарт интерфейса связи с сервером: Ethernet (IEEE 802.3)
* Примечание: При производстве контроллеру заданы: IP-адрес и MAC-адрес, которые указаны в гарантийном талоне паспорта и на плате контроллера; маска подсети: 255.0.0.0; IP-адрес шлюза: 0.0.0.0.
• Скорости передачи данных Ethernet, Мбит/с: 10/100
• Количество контролируемых исполнительных устройств: до 22
• Количество подключаемых сканеров по интерфейсу USB: 2
• Количество подключаемых сканеров по интерфейсу RS-232: 2
• Количество подключаемых считывателей по интерфейсу Wiegand: 2
• Поддерживаемые варианты интерфейса Wiegand: -26, -34, -37, -40, -42
• Количество релейных выходов управления ИУ: 2
• Количество дополнительных выходов типа «открытый коллектор»: 2
• Количество дополнительных входов, управляемых выходами типа «сухой контакт»: 2
• Количество входов дистанционного управления: 3
• Количество выходов индикации дистанционного управления:4
• Средний срок службы, лет: 8
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Web-интерфейс: есть
• Габаритные размеры, мм: 210×189×46
• Масса, кг: не более 1,5

Устройство и работа

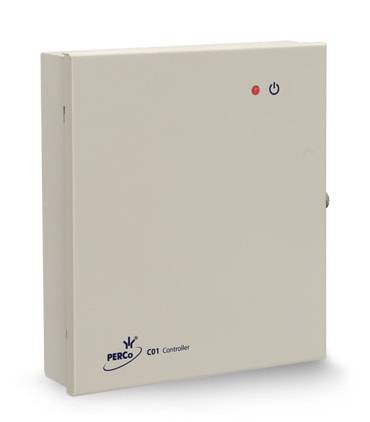

Контроллер выполнен в виде блока электроники в металлическом корпусе со съемной крышкой. На крышку корпуса выведена светодиодная индикация наличия питания.

Контроллер обеспечивает:
• связь по интерфейсу Ethernet (IEEE 802.3);
• поддержку стека протоколов TCP/IP;
• поддержку прикладного протокола обмена поверх WebSockets (RFC 6455), протокол использует формат обмена данных JSON (RFC 7159);
• подключение по IP-адресу к серверу системы, заданному при конфигурации (возможно использование защищенного канала WSS (WebSockets over SSL/TLS));
• возможность обновления встроенного ПО через Ethernet.

 На этапе производства контроллеру заданы:
• уникальный физический MAC-адрес (указан в паспорте и на плате изделия);
• IP-адрес (указан в паспорте и на плате изделия);
• маска подсети (255.0.0.0).

 Предусмотрены следующие способы задания IP-адреса, маски подсети контроллера на этапе конфигурации системы:
• работа с заводскими настройками;
• статический IP-адрес (ручной ввод);
• получение от DHCP-сервера.

 Возможно подключение следующего дополнительного оборудования:
• до двух считывателей по интерфейсу Wiegand;
• до двух сканеров по интерфейсу RS-232;
• до двух сканеров по интерфейсу USB;
• до двух датчиков двери либо двух датчиков прохода (выходы PASS турникета);
• до двух кнопок ДУ («Выход») для замка либо ПДУ турникета (калитки);
• до пяти устройств, подающих управляющие сигналы на дополнительные входы;
• до двух устройств, управляемых дополнительными выходами контроллера (выходы типа «открытый коллектор»);
• до трех устройств, управляемых дополнительными выходами контроллера (выходы типа «TTL»);
• устройства аварийной разблокировки (аварийного открытия прохода) Fire Alarm.

 Контроллер как элемент СКУД обеспечивает:
• работу РКД: «Открыто», «Контроль»;
• сохранение установленного РКД в энергонезависимой памяти для предотвращения его несанкционированной смены при сбое или отключении питания контроллера;
• поддержку функции изъятия карты при подключении картоприемника.
