Тип передачи данных — ключевой параметр, который поможет быстро отсеять неподходящее оборудование. У каждого варианта свои плюсы, минусы и сценарии применения:

Проводной

• Все извещатели, модули и приёмно-контрольная панель связаны кабелем (обычно «витая пара» или специализированный огнестойкий шлейф).
• Преимущества: максимальная помехозащищённость, мгновенная доставка тревожного сигнала, питание датчиков по той же линии, отсутствие затрат на батареи.
• Идеален для новых строек и объектов с уже проложенными слаботочными трассами, а также для высоконагруженных промышленных помещений, где радиосвязь может «забиться» металлоконструкциями.
• Минусы: трудоёмкий монтаж (штробление, огнестойкие проходки), сложнее в расширении при перепланировке.

Радиоканальный

• Беспроводной обмен через лицензируемый или ISM-диапазон (часто 433 / 868 МГц или 2,4 ГГц) с двухсторонним шифрованием и регулярным опросом устройств.
• Удобен в готовых интерьерах, на объектах культурного наследия, в торговых центрах с частыми ротациями арендаторов.
• Преимущества: быстрый бескапельный монтаж, гибкое добавление новых модулей, минимальное вмешательство в отделку.
• Особенности эксплуатации: нужно контролировать уровень сигнала (толстые стены, металлокаркасы его гасят), следить за сроком службы батарей и иметь резервные радиоканалы на случай помех.
• В открытых помещениях дальность может достигать 1–2 км, в здании — 30-150 м в зависимости от планировки.

Автономный

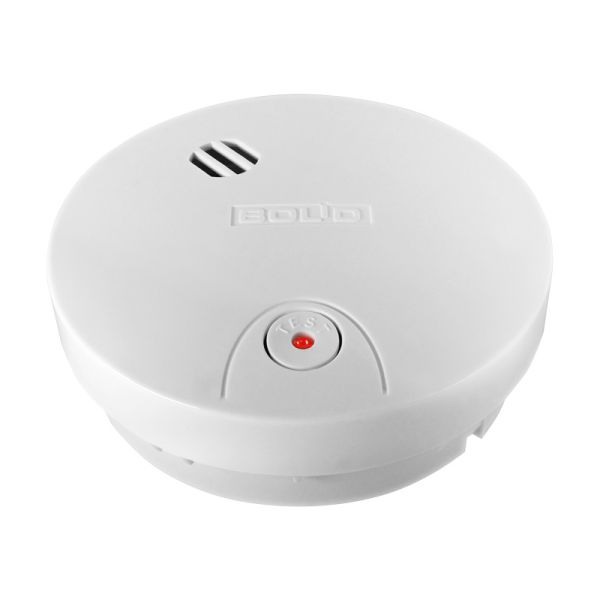

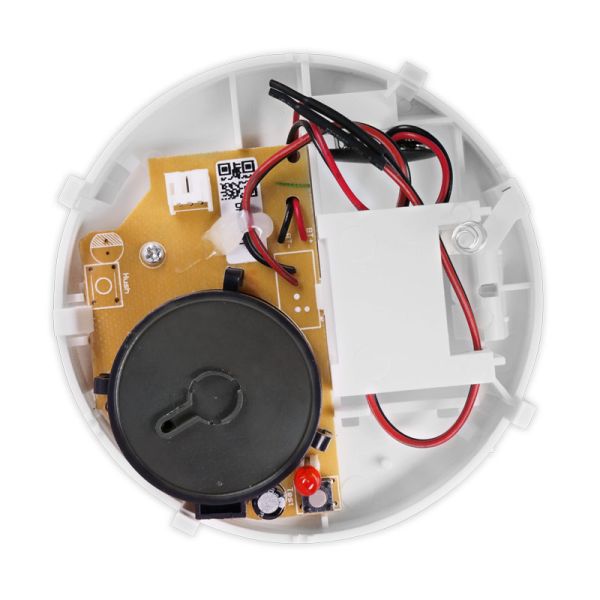

• Самостоятельный датчик (чаще дымовой или комбинированный) с встроенной сиреной; тревогу передаёт только локально, без внешней линии.
• Сценарии: небольшие офисы, квартиры, складские ячейки, временные строения, усиление защиты в неудобных точках (чердаки, вентиляционные камеры).
• Плюсы: самая быстрая установка — достаточно прикрутить к потолку, отсутствие кабелей и радиомаршрутизаторов.
• Минусы: не выводит тревогу на пульт, поэтому требуется физический осмотр или каскадная установка с маршрутизацией звука; необходим регулярный тест сирены и замена батареи.
• Ряд моделей допускает каскадное объединение нескольких автономных датчиков по радиоканалу, но так они остаются «островной» системой без связи с центральным ППКОП.

Используйте этот фильтр, чтобы сразу сузить каталог под реальные условия вашего объекта: можно комбинировать проводные и радиомодули (гибридные системы) либо точечно добавлять автономные датчики там, где прокладка линий невозможна.

Степень жёсткости показывает, насколько устойчивы приборы и кабельные линии системы пожарной сигнализации к внешним электромагнитным воздействиям.
Класс определяется по ГОСТ Р 53325-2012/2020 и учтён в СП 5.13130.

• 2-я степень — минимально допустимый уровень. Подходит для офисных или жилых помещений с незначительным количеством силового оборудования. Защита от помех умеренная; рядом с мощными силовыми линиями возможны ложные срабатывания.
• 3-я степень — рекомендуемый для большинства городских и промышленных зданий, где работают электродвигатели, лифты, сварочные посты и т. п. Существенно снижает риск ложных тревог и считается базовым выбором в отраслевых рекомендациях.
• 4-я степень — повышенная помехоустойчивость. Используется в тяжёлых условиях (подстанции, производства с мощными преобразователями, транспортные тоннели), когда сбои недопустимы и уровень ЭМП высок.

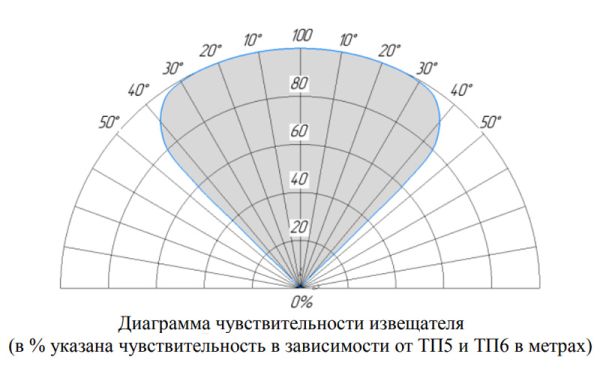

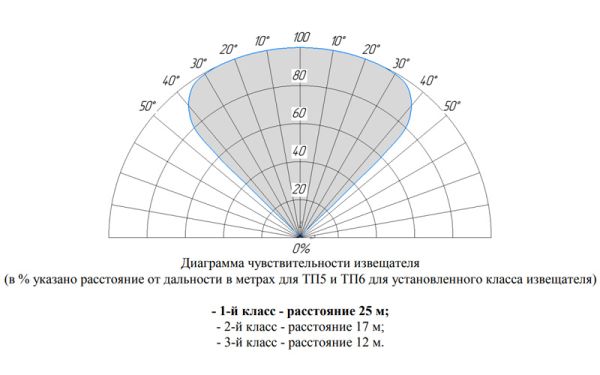

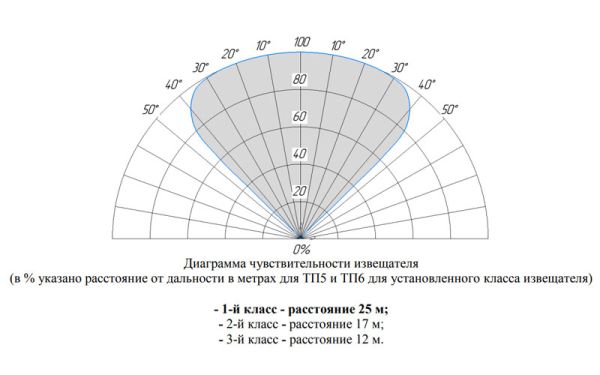

Типичные диапазоны чувствительности:

Как выбрать правильный диапазон

Точечный принцип обнаружения

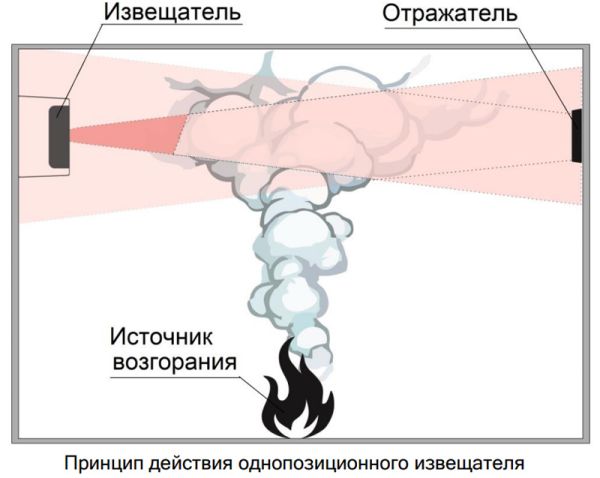

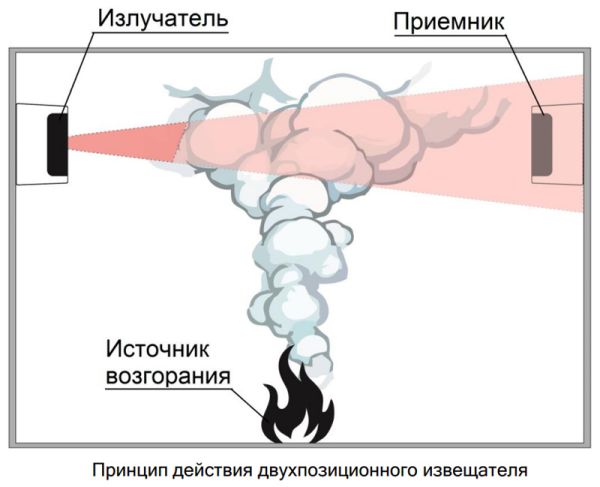

Линейный принцип обнаружения

Как правильно выбрать

Площадь и конфигурация защищаемой зоны

• Небольшие помещения площадью до ~80–100 м² удобнее покрывать точечными извещателями.
• Протяжённые коридоры, кабель-каналы, конвейерные линии, склады с высокими стеллажами эффективнее защищать линейными системами.

Монтаж и обслуживание

• При свободном доступе к потолку и стандартной высоте проще и дешевле ставить точечные датчики.
• На высоких потолках, в туннелях, шахтах или зонах с мешающими конструкциями рациональнее применять линейные кабели или лучевые датчики — их легче обслуживать с одного-двух пунктов.

Тип возможного пожара

• Медленно тлеющие материалы (бумага, дерево) — дымовые точечные или лучевые извещатели.
• Быстрый тепловой всплеск (кабели, электрошкафы) — линейные тепловые кабели.

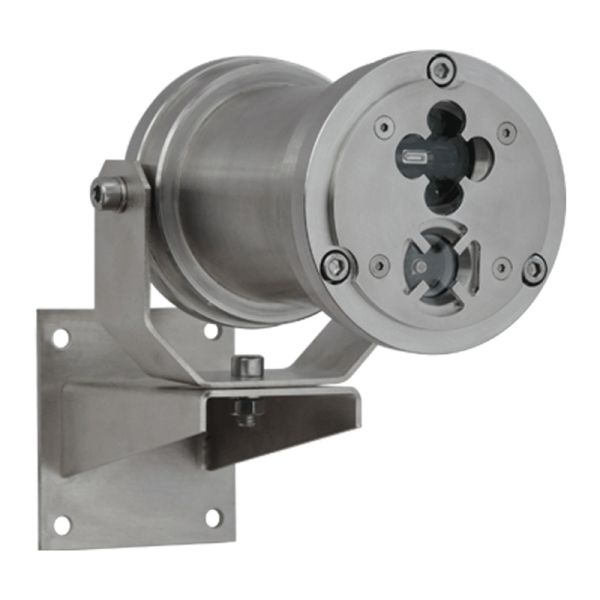

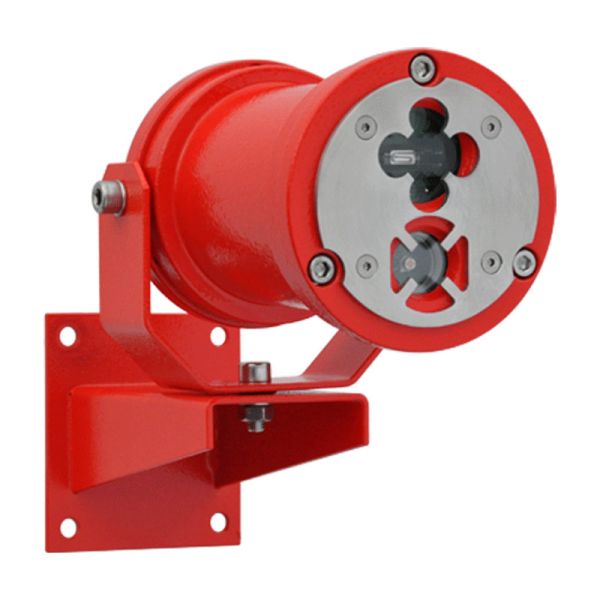

• Открытое пламя (горючие жидкости, турбины) — точечные УФ/ИК пламенные датчики или линейные ИК-лучи.

Экономика проекта

• Точечные датчики дешевле поштучно, но их понадобится больше.
• Линейные системы дороже на метр, зато одно устройство покрывает десятки метров и сокращает точки обслуживания.

• Выбирайте точечный принцип для отдельных помещений с нормальным доступом.
• Выбирайте линейный принцип для протяжённых объектов, высоких потолков или когда нужна непрерывная защита вдоль трассы.

Зона контроля — это площадь пола, внутри которой один автоматический пожарный извещатель (ИП) гарантированно обнаружит факторы пожара, если его установили на потолке (или под перекрытием) высотой до 3,5 м. Значение указывается в квадратных метрах и помогает понять, сколько извещателей потребуется, чтобы закрыть помещение целиком.

Число в фильтре показывает, какую площадь (м²) способен контролировать один извещатель при потолке до 3,5 м. Используйте его, чтобы быстро отфильтровать модели, подходящие под требуемое количество датчиков и действующие нормы.

• точечный дымовой ИП — до 85 м²
• точечный тепловой ИП — до 25 м²

• дымовой ИП: радиус 6,4 м (примерно 129 м²)
• тепловой ИП: радиус 3,55 м (примерно 40 м²)

Норматив разрешает использовать меньшие значения, если так требует паспорт самого извещателя или конфигурация помещения. Брать больше нельзя.

Как правильно выбрать

• Определите тип извещателя.
Если преобладающий фактор пожара ― дым, ориентируйтесь на дымовые нормы; если повышенный нагрев ― на тепловые.

• Сверьтесь с паспортом изделия.
Производитель может устанавливать собственный предел площади; выбирайте минимум из паспорта и нормы.

• Учтите геометрию потолка и препятствия.
Балки, вентиляционные коробами, стеллажи или фальш-потолки уменьшают эффективную зону; СП 5 требует сократить её на 25–40 %, а иногда ставить извещатель в каждом отсеке балок.

• Проверьте расстояния между извещателями.
Даже при нужной площади должны выполняться нормативные интервалы (для дымовых до 3,5 м ― 9 м между центрами; для тепловых ― 5 м).

• Заложите резерв.
На практике проектировщики берут 70–80 % от предельной площади, чтобы компенсировать потоки вентиляции, пыль и старение датчиков.

• Не смешивайте значения разных СП без расчёта.
Если проектируете по СП 5, используйте площади; если заказчик требует СП 484, переходите на радиусы и пересчитайте сетку размещения.

Температура срабатывания - это пороговое значение нагрева, при достижении которого тепловой пожарный извещатель автоматически переходит в режим тревоги либо открывает пожаротушащий агент.
Параметр показывает, при какой реальной температуре в зоне установки устройство отреагирует на пожар.

Слишком низкий порог даст ложные срабатывания, слишком высокий — задержит обнаружение.

Нормативы и требования в России

• СП 5.13130.2009 обязывает выбирать максимальные и максимально-дифференциальные тепловые извещатели так, чтобы их температура срабатывания была не менее чем на 20 °C выше максимально допустимой температуры воздуха в помещении — это главный критерий безопасности и отказоустойчивости.
• Диапазоны порогов закреплены в ГОСТ Р 53325-2012 (действует параллельно) и в новом ГОСТ 34698-2020 — с 1 июля 2023 г. он введён как национальный стандарт. Оба документа делят извещатели на классы A1 → H, примерно от 54 °C до более 160 °C; буква «R» в маркировке указывает на дифференциальный (скоростной) принцип.
• Оборудование должно иметь сертификат соответствия ТР ЕАЭС 043/2017 («О требованиях к средствам обеспечения пожарной безопасности и пожаротушения») — без него применение на объекте проверка МЧС не примет.

Как правильно выбрать нужный порог

• учтите летний разогрев, приточно-вытяжную вентиляцию, рядом расположенное оборудование, аварийные технологические выбросы тепла;
• для холодных складов и морозильных камер учитывайте температуру именно у плиты перекрытия — там бывает теплее, чем внизу.

• Пример: летом под кровлей может быть 35 °C → выбирайте порог не ниже ~55 °C (класс A1/A2).
• В сушильном цехе со 70 °C — нужен класс D (~99 – 115 °C) или E.

• буква класса +, при необходимости, индекс R. Если нужна быстрая реакция на всплеск температуры, берите максимально-дифференциальный (R); для стабильных сред без перепадов достаточно максимального.

• высота помещения — чем выше потолок, тем медленнее до него доходит жар; можно снизить порог или увеличить плотность извещателей;
• интенсивность воздушных потоков — мощная вытяжка охлаждает датчик и «отодвигает» момент срабатывания;
• риск коррозии, вибрации, взрывоопасная среда — выбирайте специальные исполнения IP/Ex и подтвердите их сертификацией.

Практический совет

• «Температура срабатывания» — это не средняя температура в помещении, а безопасный порог, на ≥ 20 °C выше максимального рабочего теплового фона.
• В сомнительных случаях выбирайте ближайший нижний класс, удовлетворяющий нормативной надбавке: это быстрее обнаружит пожар, но не даст ложных тревог.
• Всегда проверяйте наличие ГОСТ-совместимой маркировки и сертификата ТР ЕАЭС 043/2017 — без них даже формально «правильный» порог не считается легальным.
