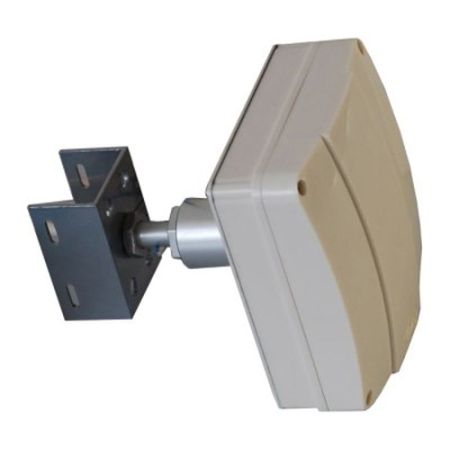

Радиоволновый двухпозиционный линейный извещатель ТАРБАТ-200-01

Радиоволновый двухпозиционный линейный извещатель ТАРБАТ-200-01

Извещатель предназначен для использования в качестве средства охранной сигнализации, обеспечивает обнаружение человека, пересекающего ЗО, и характеризуется малой шириной требуемой зоны отчуждения. Извещатель имеет рабочую дальность действия от 5 до 200 м.

Особенности
Извещатель допускает функционирование на неподготовленных участках (нескошенная трава или неровности поверхности высотой до 0,5 м). Извещатель формирует выдачу извещений размыканием выходных контактов исполнительного реле, а также передачу сообщения по интерфейсу RS-485 на ПК при:
пересечении человеком ЗО в полный рост или согнувшись;
подаче импульса напряжением (5-30) В длительностью более 0,5 с на вход ДК блока передающего.
Извещатель ТАРБАТ-200-01, ТАРБАТ-200-02 соответствует виду климатического исполнения У1 по ГОСТ 15150-69, при температуре от 233 до 338 К (от минус 40 до плюс 65Со).

Извещатель формирует извещение о неисправности размыканием выходной цепи ШС, а также по интерфейсу RS-485 до устранения этой неисправности, но не менее 30 с, при:
• неисправности блока извещателя;
• снижении питания ниже (8,5±0,5) В;
• маскировании блока ПРМ/ПРД радиоотражающими или радиопоглощающими материалами;
• при воздействии на антенну блока ПРМ электромагнитного поля, создаваемого маскирующим передатчиком (засветка).

Извещатель выдает извещение о несанкционированном доступе в виде размыкания выходной цепи шлейфа вскрытия «ВСКР» при открытой крышке КР.

Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:
• воздействии осадков в виде дождя и снега интенсивностью до 40 мм/час;
• воздействии солнечной радиации;
• воздействии ветра со скоростью до 30 м/с;
• высоте неровностей на участке до 0,5 м;
• высоте травяного покрова до 0,5 м;
• высоте снежного покрова без дополнительных регулировок до 0,5 м (при высоте снежного покрова более 0,5 м высота установки блоков извещателя от поверхности • земли должна быть увеличена).

Извещатель работоспособен и не выдает ложной тревоги при раздельном воздействии следующих источников помех:
• импульсных по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009-2000, и по пп.12, 13 ГОСТ Р 51699-2000;
• кондуктивных, наведенных радиочастотными электромагнитными полями по методу УК 6 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.11 ГОСТ Р 51699-2000;
• радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.10 ГОСТ Р 51699-2000;
• движении человека на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее 1,5 м;
• движении одиночного автотранспорта на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее 2,0 м;
• движении в зоне обнаружения птиц и мелких животных с линейными размерами, не более 0,3 м;
• воздействии на ПРМ излучения ПРД соседнего участка, как при последовательной, так и при параллельной установке извещателей.

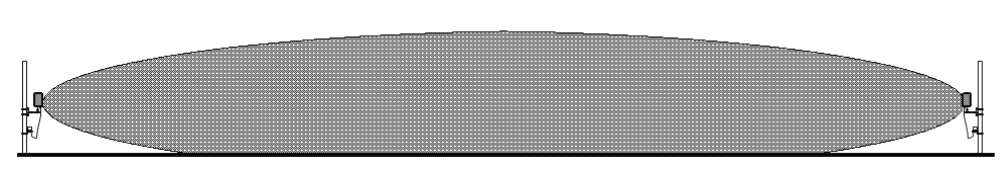

Примечание – Здесь и далее: ось ЗО – прямая линия, соединяющая центры ПРД и ПРМ.

Извещатель имеет возможность выбора параметров рабочего сигнала, а именно, частотного канала, с целью снижения взаимного влияния соседних извещателей.
Допускается параллельная установка двух извещателей. Извещатель обеспечивает регулирование и отображение всех параметров и сигналов при помощи программы настройки, работающей на ПК или ПН. Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.



Конструктивной особенностью, обеспечивающей оригинальные функциональные свойства извещателя, является очень узкая диаграмма направленности антенн. Эта особенность обеспечивает повышенную устойчивость к движущимся предметам в непосредственной близости от оси ЗО. Относительно высокая рабочая частота также определяет малую ширину ЗО.Важной особенностью алгоритма обнаружения извещателя является возможность установки верхней обнаруживаемой скорости преодоления рубежа нарушителем. Выбор данного параметра осуществляется пользователем в зависимости от условий применения извещателя. В извещателе можно установить три значения максимальной скорости: 0,5 м/с; 2 м/с; 10 м/с.

Рекомендуемое значение верхней обнаруживаемой скорости:
• Открытое пространство без каких-либо инженерных сооружений, препятствующих движению нарушителя: «высокая» (~10 м/с)
• Слабо защищенный рубеж (небольшой забор, пространство около зданий, стен, кустарниковое заграждение и т.п.): «средняя» (~2 м/с)
• Хорошо защищенный рубеж (верх или полотно высокого забора, где скорость движения нарушителя значительно ограничена): «низкая» (~0,5 м/с)

Извещатель имеет 200 независимых частотных каналов (от 50 до 250).

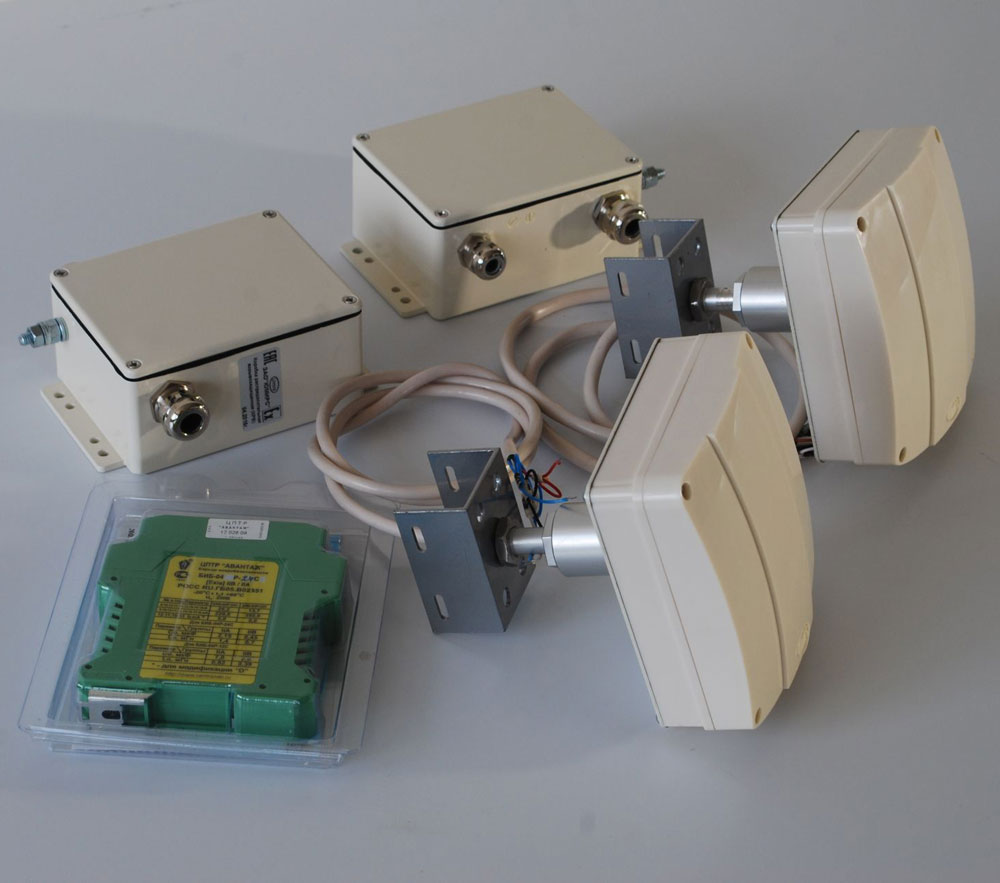

Комплектация:
• Блок передающий (ПРД) — 1 шт.
• Блок приемный (ПРМ) — 1 шт.
• Комплект монтажных частей (КМЧ) — 1 шт.
• Коробка распределительная — 2 шт.
• Программное обеспечение (ПО) на диске — 1 шт.
• Паспорт — 1 шт.
• Руководство по эксплуатации — 1 шт.

Поставляется по отдельному заказу:
• Преобразователь интерфейса USB/RS-485 IFD 6500 Delta electronics
• Стойка 75 L 2500
• КМЧ-1У

Технические характеристики:
• Длина ЗО, м: 5-200
• Запас по уровню принимаемого сигнала при максимальной длине ЗО, не менее, дБ: 6
• Ширина ЗО на расстоянии равноудаленном от блоков при максимальной дальности действия, не более, м: 2,0
• Высота ЗО на расстоянии равноудаленном от блоков при максимальной дальности действия, не менее, м: 2,0
• Длина зоны неуверенного обнаружения на расстоянии от блоков ПРД и ПРМ, не более, м: 2,0
• Диапазон обнаруживаемых скоростей, м/с: от 0,1 до 10,0
• Диапазон рабочих напряжений питания, В: от 9,0 до 36
• Потребляемый ток извещателя «ТАРБАТ-200-01», «ТАРБАТ-200-02» при рабочем напряжении питания 24 В, мА, не более:
а) ПРД: 80
б) ПРМ: 100
• Потребляемый ток извещателя «ТАРБАТ-200А-01», «ТАРБАТ-200А-02» при температуре от минус (35±5) до плюс 55 °С и рабочем напряжении питания 24 В, мА, не более:
а) ПРД: 80
б) ПРМ: 100
• Потребляемый ток извещателя «ТАРБАТ-200А-01», «ТАРБАТ-200А-02» при температуре ниже минус (35±5) °С и рабочем напряжении питания 24 В, мА, не более:
а) ПРД: 290
б) ПРМ: 320
• Время готовности после включения питания, с, не более: 30
• Время восстановления дежурного режима после окончания извещения о тревоге, с, не более: 10
• Параметры сигнала, коммутируемого выходными контактами цепей «ШС» и «ВСКР»:
- ток, постоянный или переменный, мА, не более: 100
- амплитудное напряжение, В, не более: 72
• Параметры сигнала ДК:
- входное сопротивление цепи, кОм, не более: 5
- напряжение импульса, В: 10-30
- длительность импульса, с, не менее: 0,5
• Длительность извещения, с, не менее: 3
• Рабочая частота, МГц: 24150±100
• Степень защиты оболочки: IP54
• Габаритные размеры ПРМ (ПРД) с кронштейном, мм, не более: 240х200х100
• Масса извещателя в упаковке, кг, не более: 3
• Средний срок службы извещателя, лет, не менее: 8
• Вероятность обнаружения, не менее: 0,99
• Среднее время наработки на отказ, ч, не менее: 60000
• Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более: 0,01
