Извещатель ГРАНЬ-50(100, 200) предназначен для защиты участка периметра и обнаружения нарушителя пересекающего зону обнаружения в “полный рост” или “согнувшись”.
Извещатель предназначен для непрерывной круглосуточной работы на открытом воздухе при температуре окружающей среды от -40ºC до +70ºC и относительной влажности воздуха до 98% при температуре +35ºC.
Для извещателей с расширенным температурным диапазоном (ГРАНЬ-….Т) допускается эксплуатация в диапазоне температур от -50ºC до +70ºC.
Для извещателей в арктическом исполнении (ГРАНЬ-….А) допускается эксплуатация в диапазоне температур от -60ºC до +70ºC.
Извещатель ГРАНЬ всех модификаций имеет выход интерфейса RS-485 для более точной юстировки, настройки и контроля качества работы.
Для исключения взаимного влияния извещателей друг на друга предусмотрено наличие 4-х частотных литер. Частотные литеры могут изменяться при настройке извещателей.
Извещатель — это СВЧ приемопередающее устройство. Извещатель формирует электромагнитное поле между передатчиком (ПРД) и приемником (ПРМ), любое движение в котором приведет к изменению этого поля. По характеру этого изменения извещатель принимает решение — вызвано ли данное изменение движением человека (нарушителя) или это изменение следствие воздействия внешних факторов. Нарушитель, пересекающий зону обнаружения, вызывает характерные изменения амплитуды сигнала. Если изменение сигнала на входе ПРМ характерно для движения человека, то ПРМ формирует сигнал тревоги, размыкая контакты исполнительного реле.
Рабочая частота извещателя 24,15 + 0,1 ГГц.
Возможны варианты исполнения с рабочей частотой 9,5 + 0,2 ГГц и 10,525 ГГц.
Извещатели, работающие на частоте 9,5 + 0,2 ГГц и 10,525 ГГц имеют обозначение Грань-…(9) и Грань-…(10) соответственно.
При этом возможно изготовление извещателей с длиной зоны обнаружения 300 метров — Грань-300(9) и Грань-300(10), которые могут изготавливаться и с расширенным температурным диапазоном.

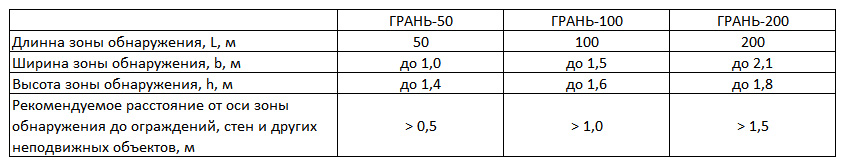

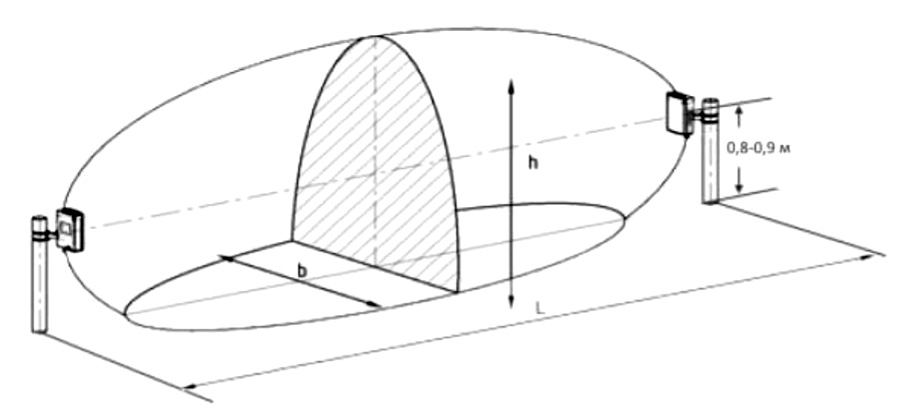

Размеры зоны обнаружения для извещателей с рабочей частотой 24,15 + 0,1 ГГц

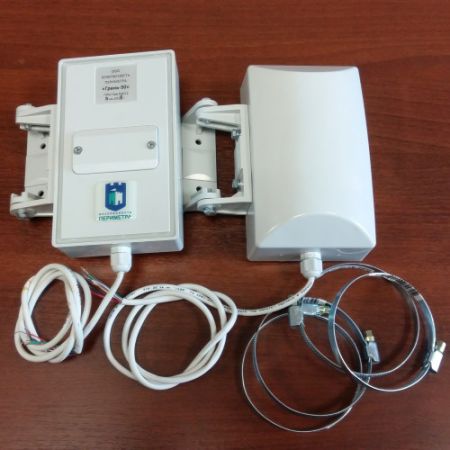

Комплектация:
• Приемник — 1 шт.;
• Передатчик — 1 шт.;
• Поворотные кронштейны – 2 к-та;
• Кабель с разъемом для настройки извещателя;

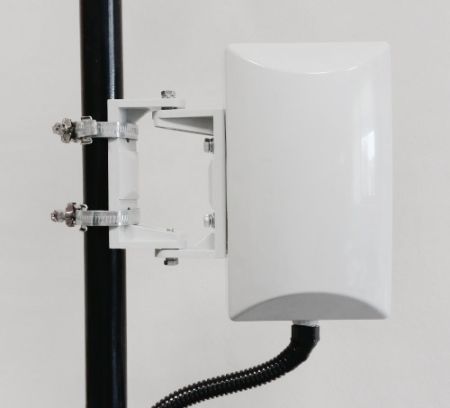

• Хомуты для крепления на трубу – 2 шт.;
• Труба гофрированная 16 мм – 2х400 мм.;
• Трубка термоусаживаемая 30х15 мм — 2х50 мм;
• Адаптер RS-485 –USB (по отдельному заказу);
• CD диск с программным обеспечением, паспорт и руководство пользователя.
• ПРД и ПРМ поставляются с отрезком монтажного кабеля длиной 1,0 метр.
Требования к охраняемому рубежу:
• высота неровностей не должна превышать 0,3м.
• высота травы не должна превышать 0,3м;
• высота снега не должна превышать 0,5 м;
• единичные объекты: столбы, деревья без нижних веток, могут находиться в ЗО на расстояние более 0,5м от оси зоны;
• не допускается движение людей, животных, автомобильного и железнодорожного транспорта в зоне обнаружения.
Качающиеся под влиянием ветра объекты: ворота, металлическая сетка забора, кусты, ветки деревьев и др. не должны быть расположены в зоне обнаружения на расстоянии:
• ±1,7м от оси зоны при ее длине от 10 до 50 м;
• ±2,2м от оси зоны при ее длине от 50 до 100м;
• ±2,7 м от оси зоны при ее длине от 100 до 200 м.
• ±3,5 м от оси зоны при ее длине от 200 до 300 м.
Извещатели могут быть установлены вдоль ограждений (заборов) и стен зданий (сооружений). При этом необходимо учитывать, что неровности поверхности ограждения или здания не должны превышать ± 0,3 м. Вынос блоков извещателя от поверхности ограждения (здания) не должен быть менее 0,8-0,9 метра. При установке вдоль ограждений и стен может наблюдаться деформация (увеличение или уменьшение) ширины зоны обнаружения на отдельных участках по длине ЗО.
Извещатели могут быть установлены по верху заграждений для обнаружения преодоления ограждения путем перелаза. При этом: высота установки блоков извещателя должна быть не менее 0,25 м от верха заграждения и не менее 0,25 м от его плоскости.
Должна быть обеспечена жесткость конструкции ограждения и неподвижность блоков извещателя.
Извещатель не имеет «мертвых» зон в месте установки ПРД и ПРМ при пересечении ЗО стандартной целью, движущейся в положении в полный рост или согнувшись при высоте установки ПРД и ПРМ от 0,8 до 1,0 м.
Извещатель обеспечивает формирование сигнала «Тревога» в виде размыкания контактов выходного реле (цепи «НЗ») ПРМ длительностью не менее 2с при раздельном или одновременном воздействии:
• пересечении человеком ЗО в полный рост или согнувшись, передвигающимся со скоростью от 0,1 до 10 м/с;
• подаче импульса напряжением 8-30 Вольт длительностью более 0,5с на вход дистанционного контроля «ДК» блока ПРД;
• пропадании или снижении напряжения питания до величины менее (8,0±0,5) В;
• выходе из строя блоков извещателя;
• установке извещателя в режим «юстировка»;
• попытке технического саботажа путем воздействия на блок приемный внешнего электромагнитного поля;
• изменении режимов работы извещателя при настройке с помощью ПК.
Извещатель имеет микрокнопку (тампер) предохраняющую от несанкционированного снятия крышки. Кнопка подключена в разрыв сухих контактов реле.
Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает тревожное извещение при раздельном или одновременном воздействии следующих помеховых факторов:
• движение человека на следующих расстояниях от оси ЗО;
- 3,0 м и более при длине участка 300 м,
- 2,3 м и более при длине участка 200 м,
- 1,3 м и более при длине участка 100 м,
- 1,0 м и более при длине участка 50 м;
• движение автотранспорта на следующих расстояниях от оси ЗО;
- 4,3 м и более при длине участка 300 м,
- 3,0 м и более при длине участка 200 м,
- 1,6 м и более при длине участка 100 м,
- 1,2 м и более при длине участка 50 м;
• дождь, снег, густой туман;
• воздействие солнечной радиации;
• ветер со скоростью до 30 м/с;
• движущиеся объекты размером до 0,2 м (птиц или мелких животных);
• неровности подстилающей поверхности в зоне обнаружения до ± 0,3 м;
• снежный покров до 0,6 м (без дополнительной настройки);
• трава высотой до 0,3 м;
• воздействие радиостанций (150-450 МГц), мощностью до 40 Вт на расстоянии более 6 м.
Извещатель, невосприимчив к воздействию электромагнитных помех, импульсов напряжения в цепях питания, электростатических разрядов и электромагнитных полей.
Блоки извещателя защищены от переполюсовки питающих напряжений в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.
Корпус извещателя изготовлен радиопрозрачного пластика невосприимчивого к ультрафиолетовому излучению и изменениям температуры во всем рабочем диапазоне.
Извещатель сохраняет работоспособность при питании от источника постоянного тока в диапазоне напряжений от 9 до 30 В.
Ток, потребляемый извещателем при напряжении питания 24 В суммарно не превышает:
• обычное исполнение — <15 мА;
• с литерой Т, при включенном подогреве — < 100 мА;
• с литерой А. при включенном подогреве — < 180 мА.
Механизм юстировки блоков извещателя обеспечивает поворот блоков на угол не менее ± 10о в вертикальной и ± 100о в горизонтальной плоскости.
Технические характеристики:
• Скорость обнаруживаемого объекта, м/с: 0,1 до 10
• Напряжение питания, В: 9…30
• Ток потребления ПРД, мА: < 7
• Ток потребления ПРМ, мА: < 8
• Напряжение, коммутируемое выходным реле, В: < 50
• Ток, коммутируемый выходным реле, А: < 0,1
• Сопротивление выходного реле, Ом: < 110
Бренд | Umirs |
Вид оборудования | Извещатель |
Принцип работы | Двухпозиционный |
Дальность обнаружения человека | 200 м |
Область обнаружения | 2.1х1.8 м |
Рабочая частота | 24.15 ГГц |
Напряжение питания | 9...30 В |
Потребляемый ток, макс. | 15 мА |
Рабочая температура | от -40°С до +70°С |
Рабочая влажность | не выше 98% без конденсации |
Класс защиты (IP) | IP55 |
Наработка на отказ, не менее | 60 000 часов |
Средний срок службы | Не менее 8 лет |
Гарантия | 2 года |
Страна производства | Россия |
