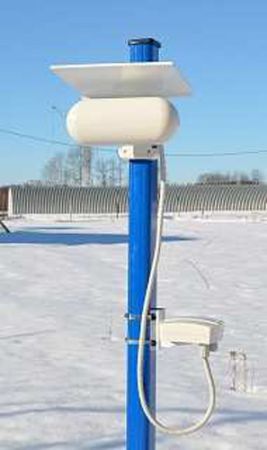

Радиоволновый однопозиционный извещатель АМИР-40А-01

Радиоволновый однопозиционный извещатель АМИР-40А-01

Извещатель представляет собой автоматический однопозиционный радиолокатор для обнаружения движения человека (пересечения охраняемой зоны) и предназначен для использования в качестве средства охранной сигнализации на открытых площадках или помещениях.

Извещатель имеет два варианта применения для охраны:
вариант «штора» обеспечивает оптимальные характеристики для обнаружения человека, двигающегося перпендикулярно плоскости ЗО;
вариант «площадь» оптимизирован для обнаружения человека, двигающегося в плоскости ЗО в тангенциальном направлении.

Особенности извещателя
По принципу действия извещатель представляет собой доплеровский радиолокатор с коррекцией сигнала от движущихся целей по дальности на основе частотной модуляции излучаемого сигнала. Основным его отличием от наиболее распространенных извещателей, использующих эффект Доплера, является практически неизменная чувствительность во всем объеме ЗО, то есть сигнал, возникающий при движении человека в ЗО, практически одинаков как вблизи от извещателя, так и на максимальной дальности. Сигнал от мелкого животного, движущегося вблизи от извещателя (например, на расстоянии 3 м, там, где граница ЗО уже касается поверхности земли), будет значительно меньше сигнала от человека, движущегося в ЗО на расстоянии 40 м от извещателя, что позволяет при правильно выбранном пороге обнаружения исключить ложные тревоги при движении мелкого животного.

Применение в извещателе метода линейной частотной модуляции с разделением зоны обнаружения на двенадцать подзон позволило существенно повысить помехоустойчивость извещателя и увеличить время наработки на ложное срабатывание. Извещатель имеет возможность дифференцированного по дальности обнаружения человека, движущегося в ЗО, условно разбитой на 1-12 подзон длиной 4,2 м каждая и выдавать тревожное сообщение по интерфейсу RS-485 с указанием соответствующей подзоны. Допускается отображение тревожного сообщения по двум соседним подзонам, если нарушитель находится на границе подзон.

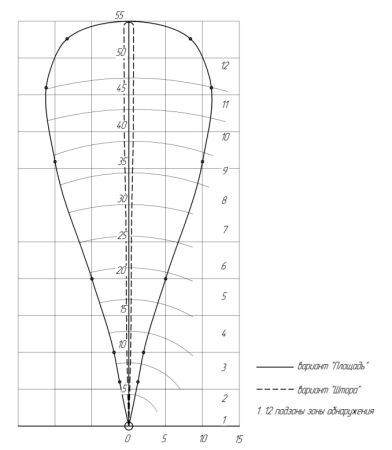

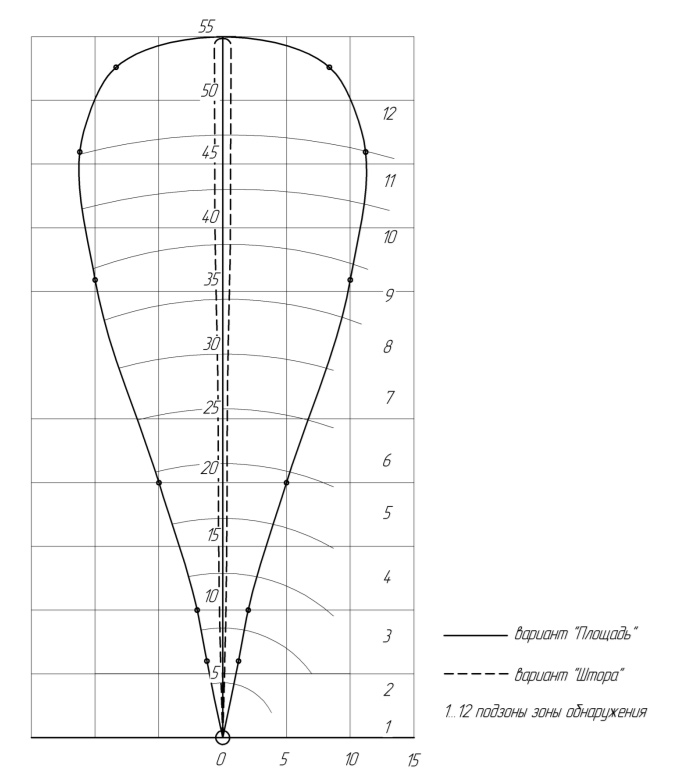

Конструктивной особенностью, обеспечивающей оригинальные функциональные свойства извещателя, является очень узкая диаграмма направленности антенны в плоскости, параллельной оси корпуса приёмопередатчика. Эта особенность при соответствующей установке обеспечивает повышенную устойчивость к движущимся предметам в непосредственной близости от оси ЗО. Вид зоны обнаружения (ЗО) в двух плоскостях при максимальной дальности приведён на рисунке.

Минимальная ширина ЗО – в плоскости параллельной оси корпуса. Предусмотрена регулировка размеров ЗО по дальности.
Внимание! При функционировании в варианте «штора» извещатель имеет зону неустойчивого обнаружения на расстоянии до 2 м от извещателя.

Для отображения состояния извещателя по интерфейсу RS-485 на стационарном пункте охраны используется ПК.
Для настройки извещателя по интерфейсу RS-485 в полевых условиях на рубеже охраны используется ПН. В качестве ПН может быть использован любой мобильный ПК (ноутбук, нетбук и пр.) с операционной системой Windows XP (или выше) и установленным специализированным ПО. ПО на диске поставляются в комплекте извещателя.
Для сопряжения интерфейса RS-485 c интерфейсом USB ПН или ПК используется преобразователь интерфейса RS-485/USB любых фирм-производителей. Преобразователь обязательно должен поддерживать скорость 115200 бит/с.
По дополнительному заказу в комплектность извещателя может быть введен преобразователь интерфейса USB/RS-485 VFD USB01 фирмы Delta c кабелем для подключения к ПН и ПК и программным драйвером.
Внимание! Извещатель не имеет внешних органов управления. Юстировка и настройка параметров извещателя может быть произведена только с помощью ПК или ПН по интерфейсу RS-485.

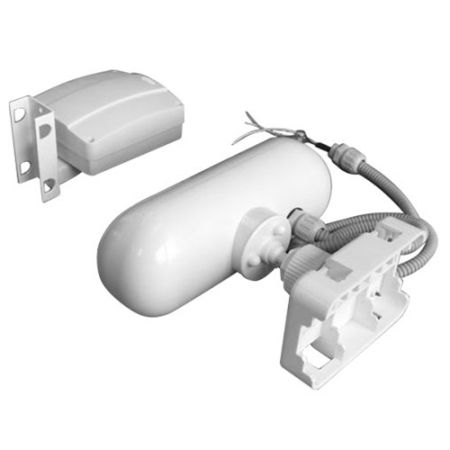

Комплектация:
• Блок приемопередающий: 1 шт.
• Комплект монтажных частей (КМЧ): 1 шт.
• Коробка распределительная (КР): 1 шт.
• Программное обеспечение (ПО) на диске: 1 шт.
• Руководство по эксплуатации: 1 шт.
• Паспорт: 1 шт.

Поставляется по отдельному заказу:
• Преобразователь интерфейса USB/RS-485 VFD-USB01
• Стойка 75 L 2500
• КМЧ-1У
• Козырек защитный

Извещатель формирует извещение о тревоге при:
• пересечении ЗО человеком (в варианте «штора»);
• перемещении человека в ЗО в тангенциальном направлении на расстояние не более 3 м (в варианте «площадь»);
• при попытках саботажа путем экранирования излучения радиоотражающими или радиопоглощающими материалами в ближней зоне или воздействием маскирующего излучения.

Извещатель должен формировать извещение о неисправности размыканием выходной цепи ШС, а также по интерфейсу RS-485 до устранения этой неисправности, но не менее 30 с, при:
• неисправности блока извещателя;
• снижении питания ниже 7,5±0,5 В;
• маскировании блока извещателя радиоотражающими и радиопоглощающими материалами.

Извещатель должен формировать извещение о несанкционированном доступе размыканием выходной цепи «ВСКР» в КР при вскрытии крышки КР.

Извещатель обеспечивает непрерывную круглосуточную работу, сохраняет работоспособность и не выдает извещение о тревоге при:
• воздействии осадков в виде дождя и снега интенсивностью до 40 мм/ч;
• воздействии солнечной тепловой радиации;
• воздействии ветра со скоростью до 30 м/с;
• высоте неровностей на участке не более 0,3 м;
• высоте травяного покрова не более 0,3 м;

Устойчивость извещателя должна обеспечивать отсутствие ложной тревоги при раздельном воздействии следующих источников помех:
а) импульсных помех по цепям питания и шлейфа сигнализации по методу УК 1 с характеристиками для второй степени жесткости, по методу УК 2 – второй степени жесткости по ГОСТ Р 50009-2000 и по пп.12, 13 ГОСТ Р 51699-2000;
б) кондуктивных помех, наведенных радиочастотными электромагнитными полями, по методу УК 6 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.11 ГОСТ Р 51699-2000;
в) радиочастотных электромагнитных полей по методу УИ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.10 ГОСТ Р 51699-2000;
г) электростатических разрядов по методу УЭ 1 с характеристиками для второй степени жесткости по ГОСТ Р 50009-2000 и по п.9 ГОСТ Р 51699-2000;
д) при воздействии направленного УКВ излучения в диапазоне 150-175 МГц мощностью до 40 Вт на расстоянии не менее 5 м;
е) при перемещении в зоне обнаружения птиц и мелких животных с линейными размерами не более 0,3 м;
ж) движении человека на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее:
— 3 м для варианта «штора»;
— 12 м для варианта «площадь».
з) движение одиночного автотранспорта на расстоянии от осевой линии ЗО при максимальной длине зоны обнаружения, не менее:
— 5 м для варианта «штора»;
— 13 м для варианта «площадь».

Извещатель «АМИР-40-01» соответствует виду климатического исполнения У1 по ГОСТ 15150-69 при температуре от 233 до 338 К (от минус 40 до плюс 65°С) и относительной влажности воздуха до 100-3% при температуре 298 К (плюс 25°С).
Извещатель «АМИР-40А-01» соответствует виду климатического исполнения ХЛ1 по ГОСТ 15150-69 при температуре от 213 до 328К (от минус 60 до плюс 55С) и относительной влажности воздуха до 100-3  при температуре 298 К (+25° С).

Извещатель выполнен в пылебрызгозащищенном корпусе с IP54. Извещатель защищен от переполюсовки питающих напряжений в результате ошибочных действий персонала и от импульсов напряжением до 1000 В длительностью до 1 мс, наводимых в соединительных линиях во время грозы.

Технические характеристики:
• Диапазон обнаруживаемых скоростей движения человека, м/с: от 0,1 до 10,0
• Длина ЗО при максимальной дальности, м, не менее: 50
• Максимальная ширина ЗО в плоскости, параллельной оси корпуса (при максимальной дальности), м, не более: 1
• Максимальная ширина ЗО в плоскости, перпендикулярной оси корпуса (при максимальной дальности), м, не менее: 22
• Длина ЗО при минимальной дальности, м, не более: 4,2
• Диапазон рабочих напряжений питания, В: от 8 до 30
• Потребляемый ток при рабочем напряжении питания 24В, мА, не более: 50
• Время готовности после включения питания, с, не более: 30
• Время восстановления дежурного режима после окончания извещения о тревоге, с, не более: 10
• Параметры сигнала, коммутируемого контактами выходной цепи:
- ток, постоянный или переменный, мА, не более: 100
- амплитудное напряжение, В, не более: 72
• Длительность извещения, с, не менее: 2
• Рабочая частота, МГц: 24150 ± 100
• Степень защиты оболочки: IP54
• Габаритные размеры приемопередатчика с кронштейном, мм, не более: 240х200х100
• Масса извещателя в упаковке, кг, не более: 1,6
• Средний срок службы извещателя, лет, не менее: 8
• Вероятность обнаружения, не менее: 0,98
• Среднее время наработки на отказ, ч, не менее:60000
• Вероятность возникновения отказа, приводящего к ложной тревоге, за 1000 ч, не более: 0,01
