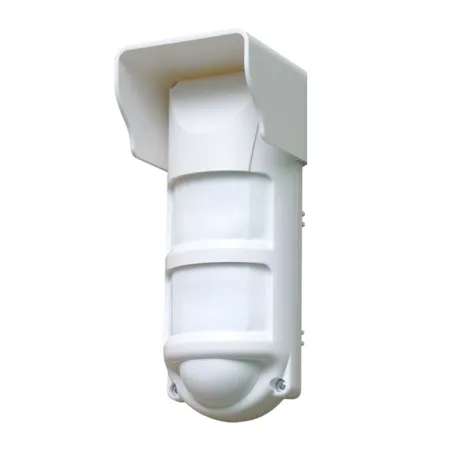

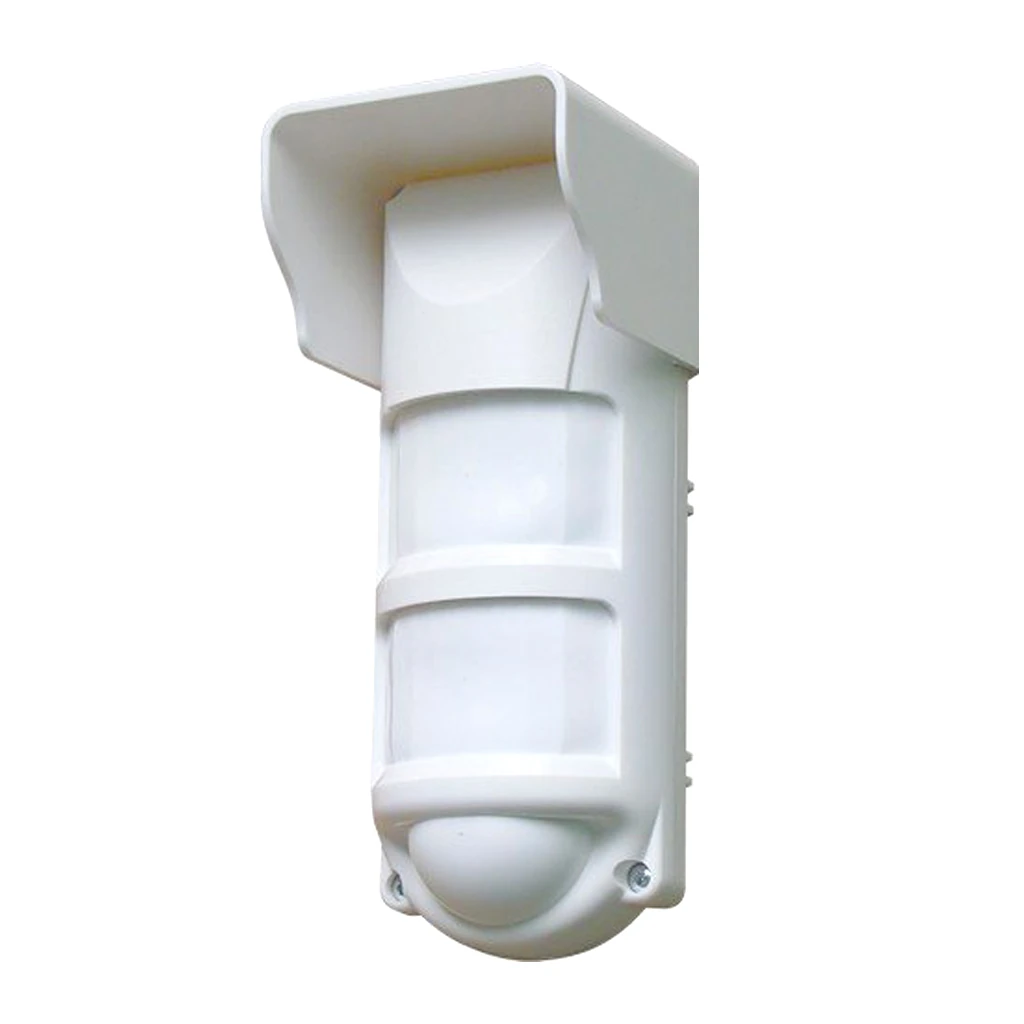

Извещатель охранный объемный оптико-электронный радиоканальный «Си-Норд СН-ИК-Улица» предназначен для обнаружения движения нарушителя в охраняемой зоне открытой площадки или внутри помещения. Устройство работает по радиоканальному протоколу «СН-Контакт-Р» и предназначено для интеграции с приемно-контрольными приборами Си-Норд. Благодаря беспроводной передаче данных и устойчивости к внешним воздействиям, СН-ИК-Улица идеально подходит для организации охраны периметра, дворовых территорий и уличных зон доступа.
Конструкция извещателя включает три пассивных инфракрасных канала, что обеспечивает надежное распознавание движущихся объектов и минимизирует количество ложных срабатываний. Датчик устойчив к воздействию перепадов освещенности до 20 000 лк и способен различать движение животных массой до 20 кг, исключая ложные тревоги. Модель снабжена двунаправленной радиосвязью, функцией автоматического перехода на резервную частоту и системой визуальной индикации состояния (связь, тревога, качество сигнала). Радиообмен осуществляется на частоте 433 МГц с мощностью передатчика не более 10 мВт, что не требует регистрации радиочастотного средства.
Си-Норд СН-ИК-Улица рассчитан на круглосуточную эксплуатацию вне помещений, имеет прочный герметичный корпус со степенью защиты IP54 и климатическое исполнение УХЛ1. Электропитание обеспечивается двумя литиевыми элементами CR123A — основной и резервной батареями, обеспечивающими автономную работу не менее 3 лет. Устройство сохраняет работоспособность при температуре от −40 до +50 °C и относительной влажности до 100 %. Для удобства монтажа предусмотрен кронштейн с регулировкой угла обзора и козырек, защищающий оптику от осадков и прямого солнечного света.
Особенности
- Три пассивных инфракрасных канала для надежного обнаружения движения.
- Поддержка радиопротокола «СН-Контакт-Р» для работы с ППК Си-Норд.
- Автоматический переход на резервную частоту связи.
- Двухцветная световая индикация (красный и зеленый).
- Регулируемая чувствительность и зона обнаружения с помощью кронштейна.
- Устойчивость к солнечным бликам и перепадам освещенности до 20 000 лк.
- Не реагирует на животных весом до 20 кг.
- Козырек для защиты от осадков в комплекте.
Преимущества
- Надежная работа при экстремальных температурах от −40 °C до +50 °C.
- Полная защита от пыли и влаги (IP54) для уличного монтажа.
- Длительный срок службы — не менее 8 лет.
- Автономное питание от двух литиевых батарей до 3 лет без обслуживания.
- Широкий угол обзора 90° и дальность до 12 м.
- Простая установка и настройка, не требует лицензии на радиоканал.
Конструкция

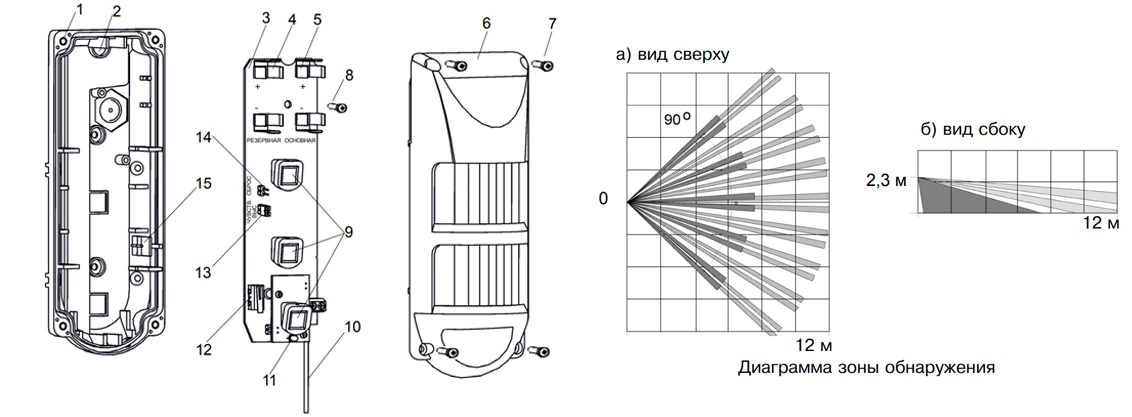

Извещатель состоит из основания (1), печатной платы (3) и крышки (6). На печатной плате расположены держатели двух батарей CR123A – основной (5) и резервной (4), три ИК пироприемника (9), антенна (10), входит в комплект поставки, двухцветный световой индикатор (11), датчик вскрытия корпуса (12), перемычка и контакты ЧУВСТВ. ВЫС (13) и контакты СБРОС (14). Печатная плата фиксируется на основании защелкой (15) и винтом (8). Крышка (6) крепится к основанию (1) четырьмя винтами (7) с использованием герметизирующей прокладки.
Ввод в эксплуатацию (регистрация в ППК)
Процедура связывания предназначена для регистрации в ППК извещателя и передачи ему служебной информации. Подготовьте ППК к регистрации извещателя в соответствии с инструкцией на ППК.1. Установите плату в корпус, затем установите сначала резервную, а затем основную батареи типа CR123А.
2. Наличие прерывистого свечения индикатора зеленым цветом свидетельствует о готовности извещателя к процедуре связывания. При отсутствии указанной индикации кратковременно замкните контакты СБРОС.
3. При успешном связывании с ППК индикатор включается красным цветом на 2 сек.
4. Время, в течение которого извещатель находится в режиме «Связывание», ограничено 100 сек, после чего извещатель переходит в спящий режим. Для возобновления режима «Связывание» необходимо кратковременно замкнуть контакты СБРОС.
Выбор места установки извещателя
Диаграмма зоны обнаружения извещателя должна надежно охватывать всю контролируемую зону. Извещатель рекомендуется устанавливать на высоте (2,3 ± 0,1) м. Зону обнаружения извещателя не должны перекрывать непрозрачные или полупрозрачные предметы (ветви деревьев, кустов, сетчатые заборы). В поле зрения извещателя, по возможности, не должно быть предметов, температура которых может резко измениться, например, нагретых солнцем участков стены.Настройка извещателя
Настройка извещателя включает регулировку положения зоны обнаружения и выбор чувствительности извещателя.Для определения фактического положения границ зоны обнаружения следует установить извещатель в режим «на охране» и начать движение через зону обнаружения со скоростью 0,5–1 м/с.
При каждом обнаружеии движения извещатель передает по радиоканалу адресное извещение «Тревога». В первые 15 минут после закрытия крышки извещение «Тревога» дублируется кратковременным включением индикатора красного цвета.
Изменение положения зоны обнаружения производится поворотом корпуса извещателя в кронштейне.
Формирование извещения «Тревога» при отсутствии движения в пределах зоны обнаружения свидетельствует о сложной помеховой обстановке. В таком случае рекомендуется ограничить чувствительность извещателя. Снятие перемычки ЧУВСТВ. ВЫС сокращает максимальную рабочую дальность извещателя с 12 м до 8 м, но при этом увеличивает его помехозащищенность.
После изменения чувствительности проконтролируйте границы зоны обнаружения.
Световая индикация извещения «Тревога» автоматически отключается через 15 минут после закрытия корпуса извещателя. При необходимости продолжать настройку следует снять и вновь установить крышку извещателя.
Режимы работы извещателя
Извещатель имеет три режима работы «Снят с охраны», «На охране» и «Опознавание». Режимы переключаются по радиокомандам от ППК.В режиме «Снят с охраны» извещение о тревоге передается немедленно с инициированием внеочередного сеанса радиообмена, извещение «Норма» передается при регулярных сеансах радиообмена.
В режиме «На охране» любое изменение состояния передается немедленно с инициированием нового сеанса радиообмена.
В режиме «Опознавание» на 15 минут по адресной команде от ППК включается попеременная индикация красным и зеленым цветом.
Режим «Опознавание» позволяет найти извещатель с заданным адресом.
Недостатки
- Не рекомендуется установка рядом с источниками тепла и движущимися ветвями деревьев.
- Работает только с приборами, поддерживающими протокол «СН-Контакт-Р».
- При низком уровне сигнала может потребоваться ретранслятор «СН-РЕТР».
Технические характеристики:
- Максимальная дальность действия: 12 м
- Допустимая высота установки: 2–3 м
- Диапазон обнаруживаемых скоростей: 0,3–3 м/с
- Угол обзора в горизонтальной плоскости: 90°
- Диапазон рабочих температур: −40…+50 °C
- Относительная влажность при +25 °C: до 100 %
- Климатическое исполнение по ГОСТ 15150-69: УХЛ1
- Степень защиты оболочки: IP54
- Габаритные размеры: 180 × 70 × 60 мм
- Масса: не более 0,2 кг
- Средний срок службы: не менее 8 лет
- Извещатель охранный объемный радиоканальный «СН-ИК-Улица» — 1 шт.
- Козырек — 1 шт.
- Кронштейн — 1 шт.
- Антенна — 1 шт.
- Шуруп 3,3×30,016 (ГОСТ 1144-80) — 2 шт.
- Батарея литиевая CR123A — 2 шт.
- Герметик пластичный — 1,0 ± 0,5 г.
- Этикетка — 1 экз.
Бренд | Си-Норд |
Тип извещателя | ИК |
Вид извещателя | Пассивный |
Количество лучей | 1 |
Принцип работы | Однопозиционный |
Угол обзора | 90° |
Дальность обнаружения человека | 12 м |
Тип монтажа | Настенный |
Область обнаружения | 10х10 м |
Длина охранной зоны, м | 12 |
Напряжение питания | от 1й батарейки 3В |
Потребляемый ток, макс. | 60 мА |
Габариты | 180х70х60 мм |
Вес, кг | 0.2 |
Рабочая температура | от -40°C до +50°C |
Рабочая влажность | до 100% |
Класс защиты (IP) | IP54 |
Гарантия | 5 лет |
Страна производства | Россия |
