Пассивные инфракрасные извещатели

Световой извещатель

Предназначен для визуального оповещения о тревоге, использует мощные светодиоды или ксеноновые вспышки, хорошо заметен в шумных помещениях и для людей с нарушением слуха, экономичен и работает в режиме дежурной подсветки, ставится в коридорах, холлах, производственных и общественных зданиях

Звуковой извещатель

Формирует громкий прерывистый сигнал на пьезо- или электродинамическом излучателе, мгновенно привлекает внимание без необходимости зрительного контакта, прост в монтаже и не подвержен помехам освещения, применяется в офисах, школах, жилых домах и торговых центрах

Речевой извещатель

Передаёт записанные либо синтезированные голосовые сообщения через усилитель и широкополосный динамик, снижает панику и даёт точные инструкции, поддерживает многоязычность и сценарное управление, подходит для аэропортов, метро, ТЦ и объектов с массовым пребыванием людей

Комбинированный извещатель

Совмещает несколько физических каналов, например дым + тепло или ИК + УФ, логика совпадения повышает надёжность и снижает ложные тревоги, применяется на объектах со сложными условиями эксплуатации: транспортные тоннели, исторические здания, производственные помещения с переменными процессами

Ударноконтактный извещатель

Реагирует на механический удар или разрушение стекла пьезодатчиком либо электроконтактом, не зависит от фонового шума и срабатывает мгновенно, эффективен для витрин, окон и витражей в банках, музеях и ювелирных магазинах

Магнитоконтактный извещатель

Контролирует открытие дверей, окон и люков герконовым датчиком с постоянным магнитом, надёжен, скрыт и нечувствителен к температуре и пыли, широко применяется в квартирах, офисах, складах и на транспорте

Вибрационный извещатель

Фиксирует колебания и попытки вскрытия ограждений кабелем или MEMS-сенсором, обнаруживает проникновение до фактического разрушения, адаптируется по чувствительности и устойчив к погоде, ставится на периметрах, трубопроводах, сейфах и контейнерах

ИК извещатель

Фиксирует пульсирующее инфракрасное тепловое излучение очага, быстро реагирует и устойчив к ложным помехам при спектральной фильтрации, способен «видеть» через лёгкую дымовую завесу, подходит для двигательных отсеков, турбогенераторов и других горячих промышленных установок

УФ извещатель

Чувствителен к ультрафиолетовому излучению 180–280 нм, характерному для большинства видов пламени, обладает ультрабыстрым откликом и не зависит от фоновой температуры, эффективен в лакокрасочных камерах, на газотурбинных установках, морских платформах и хранилищах легковоспламеняющихся жидкостей

МВ - микроволновый извещатель

Использует Доплеров эффект в СВЧ-диапазоне, излучает и принимает микроволны, регистрируя движение даже через лёгкие перегородки, устойчив к запылённости и температурным колебаниям, применяется в ангарах, складах, гаражах и тамбурах

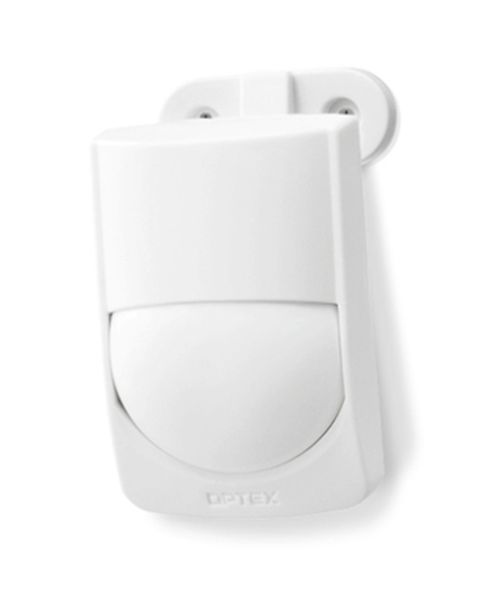

PIR — пассивный инфракрасный датчик

Улавливает изменение теплового излучения пироэлектрическим элементом и оптикой Френеля, экономичен, не излучает и поддерживает цифровую фильтрацию от мелких животных, устанавливается в жилых и офисных помещениях, коридорах и серверных

Ручной извещатель

Даёт возможность человеку немедленно запустить сигнал тревоги нажатием кнопки или разбитием защитного стекла, имеет простую электромеханическую схему и яркую маркировку, монтируется у выходов, в коридорах и на промышленных площадках

Дымовой извещатель

Предназначен для раннего обнаружения пожара по появлению дыма, работает на оптическом или ионизационном принципе, преимуществом является высокая чувствительность и срабатывание до заметного повышения температуры, подходит для офисов, жилых домов, складов и серверных, не рекомендуется в пыльных или технологически задымлённых зонах

Тепловой извещатель

Реагирует на превышение заданной температуры или её быстрый рост с помощью термистора либо биметаллического сенсора, устойчив к пыли и пару, почти не даёт ложных тревог от аэрозолей, оптимален для кухонь, котельных, гаражей, цехов и парковок

Извещатель пламени

Улавливает оптическое излучение открытого огня в видимом, ИК или УФ-диапазоне, обеспечивает мгновенную реакцию даже на дальних расстояниях и при сквозняках, широко используется на складах ГСМ, нефтехимических установках, ангарах и открытых площадках с риском образования факельного пламени

Газовый извещатель

Контролирует концентрацию горючих или токсичных газов электрохимическим, каталитическим, ИК-спектрометрическим либо полупроводниковым методом, даёт предупреждение об утечке и скрытом тлении до возгорания, применяется в котельных, лабораториях, подземных паркингах, кухнях и компрессорных станциях

IP (Степени защиты, обеспечиваемые оболочками)

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты IP (International Protection Marking) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.

Максимальная степень защиты по этой классификации — IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением.

Первая цифра — защита от проникновения посторонних предметов
Первая характеристическая цифра указывает на степень защиты, обеспечиваемой оболочкой:
людей от доступа к опасным частям, предотвращая или ограничивая проникновение внутрь оболочки какой-либо части тела или предмета, находящегося в руках у человека;
оборудования, находящегося внутри оболочки, от проникновения внешних твёрдых предметов.
Если первая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту ни от доступа к опасным частям, ни от проникновения внешних твёрдых предметов.

Первая классифицирующая цифра, равная 1, указывает на то, что оболочка обеспечивает защиту от доступа к опасным частям тыльной стороной руки, 2 — пальцем, 3 — инструментом, 4, 5 и 6 — проволокой.

При первой классифицирующей цифре, равной 1, 2, 3 и 4, оболочка обеспечивает защиту от внешних твёрдых предметов диаметром больше или равным соответственно 50, 12,5, 2,5 и 1,0 мм.

При цифре 5 оболочка обеспечивает частичную, а при цифре 6 — полную защиту от пыли.

Вторая цифра — защита от проникновения воды
Вторая классифицирующая цифра указывает степень защиты оборудования от вредного воздействия воды, которую обеспечивает оболочка.

Если вторая классифицирующая цифра равна 0, то оболочка не обеспечивает защиту от вредного воздействия воды.

Вторая классифицирующая цифра, равная:
1 — указывает на то, что оболочка обеспечивает защиту от вертикально падающих капель воды;
2 — от вертикально падающих капель воды, когда оболочка отклонена на угол до 15º;
3 — от воды, падающей в виде дождя;
4 — от сплошного обрызгивания;
5 — от водяных струй;
6 — от сильных водяных струй;
7 — от воздействия при временном (непродолжительном) погружении в воду;
8 — от воздействия при длительном погружении в воду;
9 — в условиях высокотемпературной мойки даже при высоком давлении воды.
