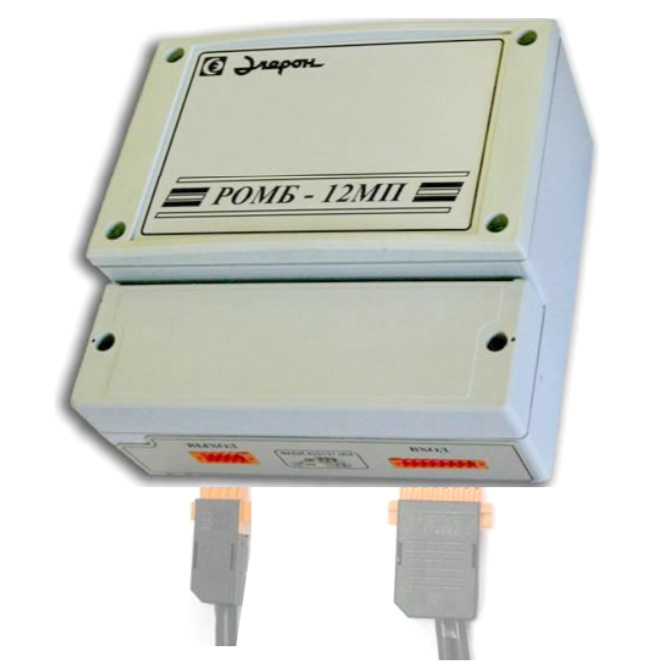

Универсальное емкостное средство обнаружения РОМБ-12МП
Обнаружение несанкционированного доступа к изолированным от "земли" металлическим или электропроводным предметам.
РОМБ-12МП реагирует на изменение емкости между подключенными к нему электропроводными изолированными предметами (ЧЭ) и «землей». Имеет два канала обнаружения. Один канал обнаружения («чувствительный») образует объемную зону чувствительности и служит для блокирования окон, дверных проемов и отдельных предметов, таких как статуи, картины и т.п. Второй канал обнаружения («грубый») реагирует на подход или касание электропроводных объектов охраны, таких как сейфы, стеллажи, защитные козырьки, емкостные сигнализационные заграждения, незаземленные решетки на окнах и т.п
При подключении к периметровым емкостным чувствительным элементам, разработанным ФГУП «СНПО «Элерон» или аналогичным по конструкции,«Ромб-12МП» работоспособен, в частности, в следующих условиях:
• дождь с интенсивностью до 40 мм/ч;
• снег с интенсивностью в пересчете на воду до 10 мм/ч;
• ветер со скоростью до 30 м/сек;
• иней, роса, гололед;
• посадка на периметровый ЧЭ стай птиц;
• расстояние от периметрового ЧЭ до крон деревьев не менее 1м;
• проходы групп людей на расстоянии не менее 1м от периметрового ЧЭ ;
• движение транспорта на расстоянии не менее 3м от периметрового ЧЭ .
При использовании вне помещений «Ромб-12МП» должен размещаться в шкафу участковом или защитном кожухе.
Комплектация:
• блок электронный: 1 шт.
• комплект монтажных частей: 1 компл.
Средство предназначено для обнаружения несанкционированного доступа к изолированным от земли металлическим или электропроводным поверхностям, в том числе сейфам, стеллажам, защитным и сигнализационным козырькам и другим отдельным предметам, а также различным проемам (окон) и площадям помещений.
РОМБ-12МП работает совместно с чувствительными элементами (ЧЭ), которыми могут являться как сами подлежащие охране электропроводные предметы (металлические сейфы, стеллажи, проемные решетки, защитные козырьки) так и специально изготовленные металлические конструкции.
В случае несанкционированного проникновения к блокированным объектам и появления человека в чувствительной зоне ЧЭ РОМБ-12МП выдает сигнал срабатывания.
Принцип обнаружения
Емкостной принцип обнаружения основан на регистрации изменения емкости между «землей» и чувствительным элементом (ЧЭ) при приближении или касании его нарушителем . В качестве «земли» используются любые проводящие предметы или поверхности, соединенные с очагом заземления, в том числе и естественная почва. В качестве ЧЭ применяются любые проводящие предметы или поверхности, изолированные от «земли», например, сейфы, стеллажи, защитные и сигнализационным козырьки, незаземленные решетки на окнах, электропроводные покрытия, в том числе на стекле, периметровые емкостные ЧЭ, автомобили и т.п. Для охраны окон, дверных проемов и отдельных предметов, таких как статуи, картины и т.п. используются также размещенные по контуру охраняемого предмета или рядом тонкие провода, фольга и т.п.
В качестве периметровых емкостных ЧЭ, могут использоваться, например, разработанные ФГУП «СНПО «Элерон» сигнализационные заграждения (Ярус, Ярус-01, Ярус - АКЛ), или аналогичные по конструкции.
Универсальность
«Ромб-12МП» является универсальным средством обнаружения, которое предназначено для оборудования как помещений, так и периметров. Это достигается наличием двух независимых каналов обнаружения, объединенных выходным реле сигнала тревоги. В каждом канале обнаружения есть свой регулятор чувствительности, обеспечивающий надежное срабатывание «Ромб-12МП» для конкретной конфигурации чувствительного элемента (ЧЭ). Первый канал обнаружения имеет в 10 раз большую чувствительность, чем второй. Для подключения ЧЭ в каждом канале предусмотрены по два входа (Вх1, Вх2 - для «чувствительного» канала и Вх3,Вх4 - для «грубого»). Эти входы являются дифференциальными и образуют плечи измерительного моста. То есть «Ромб-12МП» регистрирует разность изменений емкостей предметов, подключенных, например ко Вх1 и Вх2. Аналогично выполнены Вх3, Вх4. Два канала обнаружения («чувствительный» и «грубый») с независимой регулировкой чувствительности позволяют реализовывать на одном приборе две зоны обнаружения разных размеров (например, широкую и узкую)
Особенности каналов обнаружения
Первый канал («чувствительный») предназначен для регистрации изменений емкости от долей пФ до единиц пФ. К этому каналу можно подключать полоски фольги, проволочные рамки по периметру окна или двери, проволочные шлейфы и т.п., которые образуют объемную зону чувствительности.
Второй канал («грубый») предназначен для работы с большими предметами, такими как периметровые чувствительные элементы , сейфы, защитные или декоративные решетки, электропроводные покрытия стекол и т.п. Чувствительность «грубого» канала лежит в диапазоне от нескольких единиц пФ до десятков пФ.
В обоих каналах обнаружения используется разработанный на предприятии алгоритм выделения емкостных сигналов, защищенный патентом № 2334276, который хорошо себя зарекомендовал в таких разработанных ранее емкостных средства обнаружения, как «Радиан-14» и «Радиан-15МП.
Поэтому «Ромб-12МП» обладает всеми преимуществами указанных изделий и, в частности, может работать с ЧЭ на изоляторах, как с экранирующим электродом, так и без экранирующего электрода.
Отсутствие необходимости балансировки чувствительного элемента
В емкостных средствах обнаружения, разработанных до «Ромб-12МП», существует жесткое ограничение на разность емкостей, подключаемых к дифференциальному входу канала обнаружения. Как правило, допустимая разность между емкостями флангов ЧЭ не должна превышать 5%.
На сопротивления утечек в изоляторах ЧЭ также накладываются жесткие ограничения: они должны составлять для флангов ЧЭ не менее нескольких десятков кОм и разность их проводимостей при этом не должна превышать 5%.
Для устранения этого ограничения в «Ромб-12МП» измерение емкости производится посредством измерительного трансформаторного моста с автоматической балансировкой емкостной и активной составляющей величины разбаланса плеч.
Оцифрованные сигналы обрабатываются микропроцессором, который с учетом величины и формы сигналов проводит балансировку измерительного трансформатора или принимает решение о выдаче сигнала тревоги.
Дистанционный контроль
«Ромб-12МП» формирует сигнал тревоги при подаче сигнала дистанционного контроля (ДК). Сигналом ДК является импульс напряжения от 10 до 30 В, прикладываемый к цепи «ДК+» (контакт 3) относительно цепи «ДК-» (контакт 8) на время не менее 2 с. Ток потребления по цепям ДК не более 10 мА. Цепи ДК гальванически развязаны от других цепей, поэтому допускается заземление любого полюса цепи ДК.
Контроль вскрытия
Кроме цепи выдачи сигнала тревоги в «Ромб-12МП» предусмотрена отдельная, гальванически развязанная от других цепей, цепь контроля вскрытия прибора. Эта цепь контролирует вскрытие двух крышек, которые входят в конструкцию корпуса средства, одна из которых закрывает отсек управления. При вскрытии любой из крышек цепь контроля размыкается. Как правило цепь контроля вскрытия объединяется с цепью сигнала тревоги, но при необходимости она позволяет контролировать сохранность средства при снятом с него питании.
Рабочие частоты
Для устранения влияния соседних участков друг на друга из-за возникновения биений на близких частотах в средстве предусмотрено использование 3-х рабочих частот: «Н», «С» и «В». При соседнем расположении ЧЭ двух средств «Ромб-12МП» переключатели ЧАСТОТА на них должны быть установлены в разные положения, например, в одном средстве – переключатель ЧАСТОТА в положении В, в другом – в положении Н.
Очевидно, что возможность устанавливать рабочую частоту встроенным переключателем позволяет втрое уменьшить количество изделий, закладываемых в ЗИП.
Режим настройки
В режиме НАСТРОЙКА выходное оптоэлектронное реле переходит в тревожное состояние, а светодиодный индикатор горит постоянно. При срабатывании светодиодный индикатор гаснет на время около 8 сек и на время около 4 сек включится прерывистый звуковой сигнал, который при желании можно легко отключить, перебросив соответствующий джампер.
Формирование сигнала тревоги
В режиме РАБОТА светодиодная и звуковая индикация «Ромб-12МП» отключена. При срабатывании, выходное оптоэлектронное реле переходит из дежурного режима в режим срабатывания. Специальная съемная коммуникационная колодка, размещенная в отсеке управления средства, позволяет реализовать срабатывание как на обрыв, так и на замыкание контрольного резистора. Пользователь при необходимости может заменить на съемной колодке контрольный резистор 6.8 кОм на любой другой или даже на контрольную емкость или диод. Длительность сигнала тревоги (3,6 ± 0,4) сек.
Режим «Просмотр причин срабатывания»
Опыт эксплуатации емкостных средств обнаружения (ЕСО) показывает, что причинами ложных срабатываний в подавляющем большинстве случаев являются неисправности в соединительных колодках (незатяжка гаек), в соединительных линиях (нарушения контактов, повреждение изоляции), в ЧЭ (посторонние предметы на ЧЭ, неисправные изоляторы). Например, предположим, что ночью из-за плохого контакта на колодке в шкафу участковом на короткое время несколько раз пропадало электропитание ЕСО. Утром специалист по обслуживанию ТСО узнает о 5 ложных срабатываниях за ночь. Если не знать, где искать причину, то ее поиск может сильно затянуться.
Для облегчения задачи поиска неисправностей, особенно на этапе пуско-наладочных работ, когда контроль за ЕСО еще толком не налажен, в средстве предусмотрен Режим «Просмотр причин срабатывания».
Режим «Просмотр причин срабатывания» позволяет определить причину последнего срабатывания в режиме РАБОТА.
Можно определить следующие причины срабатывания:
• изменение емкости сверх установленного порога по каждому из 4-х входов отдельно;
• чрезмерно низкое сопротивление ЧЭ относительно земли;
• превышение допустимых пределов разбаланса плеч ЧЭ;
• пропадание питания;
• сигнал по цепи дистанционного контроля.
Электромагнитная совместимость
По электромагнитной совместимости средство соответствует требованиям помехоустойчивости при электромагнитных воздействиях 4-й степени жесткости по ГОСТ Р 50746-2000 (ОИТ) и ГОСТ Р50009.
В частности сохраняет работоспособность вблизи ЛЭП -500 (расстояние 25-30 м), допускает работу мобильных телефонов и носимых радиостанций в непосредственной близости от ЧЭ.
В течение года средство испытывалось на 125 м участке, включенном в одно плечо, в непосредственной близости от ЛЭП-500 (фрагмент участка представлен на фото). За время испытаний не было зарегистрировано ни одного ложного срабатывания
Вероятность обнаружения
Вероятность обнаружения по результатам сертификационных испытаний (Сертификат соответствия в системе сертификации оборудования, изделий и технологий для ядерных установок, радиационных источников и пунктов хранения № РОСС RU.0001.01АЭ00.77.10.1423, выдан ОС ТСО МСУЦ ) составила не менее 0.95 при доверительной вероятности 0.9. При этом ни во время испытаний, ни при эксплуатации более 700 изделий пропусков сигналов не зарегистрировано, в том числе при использовании диэлектрической (стеклопластиковой) лестницы и резиновых перчаток.
Наработка на ложное срабатывание
Наработка на ложное срабатывание по результатам государственных испытаний составляет не менее 2000 часов.
Этот же результат подтверждается сертификационными испытаниями «Ромб-12МП» на 250 м участке сигнализационного заграждения, включенного в одно плечо, проводимыми с апреля по декабрь 2011 года на полигоне сертификационного центра МСУЦ в г.Обнинск. Несмотря на обилие неблагоприятных условий (грозы, ливни, шквалистые ветра, параллельно расположенная электрифицированная железная дорога в 100 м), не было зарегистрировано ни одного ложного срабатывания.
Результаты почти годичной эксплуатации «Ромб-12МП» на 30-ти участках в районе г. Сочи (из них 12 находятся в горах на высоте 1700 м) приведены в статье «Две тысячи часов наработки на ложное срабатывание-миф или реальность», опубликованной в 6-м номере журнала «Системы безопасности» за 2011 год. В указанные периоды эксплуатации происходили грозы, ливни с интенсивностью свыше 40 мм/час, ветер с порывами свыше 30 м/сек. Выпадал снег толщиной свыше 2 м. Однако, несмотря на такие сложные климатические условия, не было зарегистрировано ни одного ложного срабатывания «Ромб12-МП». При этом чувствительность емкостного средства обнаружения в соответствии с руководством по эксплуатации устанавливалась на срабатывание при касании емкостного чувствительного элемента ладонью в диэлектрической перчатке и регулярно проверялась, в том числе в зимний период.
Надежность
В средстве используются ЭРИ с высокой степенью интеграции. Это позволило значительно увеличить наработку на отказ. Из почти 700 изделий, выпущенных за последние 3 года не было зафиксировано ни одного отказа.
Однофланговое подключение "РОМБ-12МП"
Традиционные емкостные средства обнаружения требуют, чтобы плечи емкостного ЧЭ имели примерно одинаковые значения емкостей и сопротивлений утечек изоляторов и подключались к дифференциальным входам. Это существенно усложняет работу проектировщиков и приводит к необходимости привязывать местоположения участкового шкафа к центральной опоре. Кроме того приходится принимать специальные меры конструктивного характера, чтобы компенсировать уменьшение сигналов при преодолении ЧЭ в районе центральной опоры. Возможность однофлангового подключения ЧЭ устраняет указанную проблему центральной опоры и позволяет в одном участковом шкафу размещать аппаратуру сразу для двух соседних участков, обеспечивая значительную экономию за счет уменьшения числа участковых шкафов. Однако, возникает вопрос - не ухудшает ли однофланговое включение ЧЭ помехоустойчивость ЕСО. Ведь при двухфланговом дифференциальном включении ЧЭ помехи, одинаково и одновременно воздействующие на обе части ЧЭ, вычитаются. Но на практике такие помехи встречаются достаточно редко. Действительно, в начале дождя намокание изоляторов происходит в соответствии с движением дождевого фронта, который далеко не всегда движется параллельно ЧЭ.
В результате, сначала происходит намокание одного фланга, а потом другого и вычитания помеховых сигналов, если и происходит, то совсем не в той степени, как хотелось бы. То же самое можно сказать о влиянии близко стоящих деревьев, которые качаются на разных флангах тоже не одновременно. Влияние ЛЭП также подавляется далеко не всегда, если только ЛЭП не проходит параллельно ЧЭ. Поэтому в общем случае двухфланговое включение ЧЭ не играет такой большой роли в повышении помехоустойчивости к дестабилизирующим факторам, как принято думать.
Подтверждением приведенных соображений служат результаты испытаний, средства на 250 м участке сигнализационного заграждения, включенного в одно плечо, проводимых с апреля по сентябрь 2011 года на полигоне сертификационного центра МСУЦ в г.Обнинск. Несмотря на обилие неблагоприятных условий (грозы, ливни, шквалистые ветра, параллельно расположенная электрифицированная железная дорога в 100 м), не было зарегистрировано ни одного ложного срабатывания. См. также статью «Две тысячи часов наработки на ложное срабатывание-миф или реальность», опубликованную в 6-м номере журнала «Системы безопасности» за 2011 год.
Достоинства
В отличие от имеющихся на рынке емкостных средств обнаружения:
• Допустимая суммарная емкость ЧЭ, подключаемая к средству, достигает 42 000 пФ, включая до 100 м соединительного кабеля, что обеспечивает возможность подключения до 50 больших сейфов или до 500 м периметрового емкостного ЧЭ.
• Допустимая разность емкостей плеч (флангов) ЧЭ в настоящее время достигает 10 000 пФ, что соответствует 250 м емкостного периметрового ЧЭ. Для изделий выпуска до 2011 года эти цифры составляют соответственно 5000 пФ и 125 м
• Сохраняет работоспособность при падении сопротивления изоляторов ЧЭ относительно «земли» до 300 Ом. Для изделий выпуска до 2011 минимальное сопротивление 1 кОм. Допускает использование в качестве ЧЭ незаземленных решеток на окнах зданий без специальных изоляторов.
• Допускается однофланговое подключение ЧЭ, что позволяет размещать в одном шкафу приборы от двух соседних участков, обеспечивая существенную экономию на участковых шкафах и устраняя известную проблему центральной опоры
Технические характеристики:
• Средство имеет два канала обработки (I канал ВХОД 1, 2 и II канал ВХОД 3, 4) с независимой регулировкой чувствительности по каналам
• БЭ средства имеет три частоты (условно В, С, Н).
• БЭ средства выдает сигнал срабатывания на контакты ВЫХОД 4, 7 соединителя Х1 ВЫХОД БЭ, при установке переключателя РЕЖИМ в положение РАБОТА и начальной установке перемычек на колодке соединителя Х3 в виде скачкообразного изменения (длительностью 3,6±0,4 с) сопротивления от значения 6,8 кОм ± 10% до величины более 200 кОм (все измерения сопротивлений производить только стрелочными приборами с рабочим напряжением не более 30 В).
При открывании любой из крышек корпуса выдается сигнал тревоги в виде размыкания контактов ВСКРЫТИЕ (5, 6) соединителя Х1
• Время готовности средства к работе после включения напряжения питания – не более 15 с.
• Время восстановления дежурного режима после окончания сигнала срабатывания – не более 15 с.
• Средство выдает выходной сигнал срабатывания при подаче сигнала дистанционного контроля (ДК) на контакты 7, 8 соединителя Х3 на время (2,4 ± 0,4) с. Амплитуда сигнала дистанционного контроля по цепям «ДК+», «ДК-» от 10 до 30 В, ток потребления не более 10 мА.
• Средство допускает подключение ЧЭ с суммарной емкостью относительно земли (включая емкость соединительного кабеля) не более 20000 пФ.
• Напряжение питания от 10 до 30 В при напряжении пульсации не более 0,1 В в диапазоне частот от 50 до 400 Гц. Допускается возможность заземления любого полюса источника питания.
• Мощность потребления – не более 1,5 Вт.
• По условиям эксплуатации средство относится к группе 1.10 по ГОСТ РВ 20 39.304-98 исполнение УХЛ (с отклонениями):
- температура окружающего воздуха от минус 55 °С до плюс 70 °С,
- относительная влажность воздуха не более 98% при температуре 35 °С.
• По электромагнитной совместимости прибор соответствует требованиям ГОСТ Р 50009-2000 для 3 степени жесткости
• Назначенный срок службы - 10 лет.
• Габаритные размеры, не более 250×180×122 мм.
• Масса средства, не более 1,3 кг.
Обнаружение несанкционированного доступа к изолированным от "земли" металлическим или электропроводным предметам.
РОМБ-12МП реагирует на изменение емкости между подключенными к нему электропроводными изолированными предметами (ЧЭ) и «землей». Имеет два канала обнаружения. Один канал обнаружения («чувствительный») образует объемную зону чувствительности и служит для блокирования окон, дверных проемов и отдельных предметов, таких как статуи, картины и т.п. Второй канал обнаружения («грубый») реагирует на подход или касание электропроводных объектов охраны, таких как сейфы, стеллажи, защитные козырьки, емкостные сигнализационные заграждения, незаземленные решетки на окнах и т.п
При подключении к периметровым емкостным чувствительным элементам, разработанным ФГУП «СНПО «Элерон» или аналогичным по конструкции,«Ромб-12МП» работоспособен, в частности, в следующих условиях:
• дождь с интенсивностью до 40 мм/ч;
• снег с интенсивностью в пересчете на воду до 10 мм/ч;
• ветер со скоростью до 30 м/сек;
• иней, роса, гололед;
• посадка на периметровый ЧЭ стай птиц;
• расстояние от периметрового ЧЭ до крон деревьев не менее 1м;
• проходы групп людей на расстоянии не менее 1м от периметрового ЧЭ ;
• движение транспорта на расстоянии не менее 3м от периметрового ЧЭ .
При использовании вне помещений «Ромб-12МП» должен размещаться в шкафу участковом или защитном кожухе.
Комплектация:
• блок электронный: 1 шт.
• комплект монтажных частей: 1 компл.
Средство предназначено для обнаружения несанкционированного доступа к изолированным от земли металлическим или электропроводным поверхностям, в том числе сейфам, стеллажам, защитным и сигнализационным козырькам и другим отдельным предметам, а также различным проемам (окон) и площадям помещений.
РОМБ-12МП работает совместно с чувствительными элементами (ЧЭ), которыми могут являться как сами подлежащие охране электропроводные предметы (металлические сейфы, стеллажи, проемные решетки, защитные козырьки) так и специально изготовленные металлические конструкции.
В случае несанкционированного проникновения к блокированным объектам и появления человека в чувствительной зоне ЧЭ РОМБ-12МП выдает сигнал срабатывания.
Принцип обнаружения
Емкостной принцип обнаружения основан на регистрации изменения емкости между «землей» и чувствительным элементом (ЧЭ) при приближении или касании его нарушителем . В качестве «земли» используются любые проводящие предметы или поверхности, соединенные с очагом заземления, в том числе и естественная почва. В качестве ЧЭ применяются любые проводящие предметы или поверхности, изолированные от «земли», например, сейфы, стеллажи, защитные и сигнализационным козырьки, незаземленные решетки на окнах, электропроводные покрытия, в том числе на стекле, периметровые емкостные ЧЭ, автомобили и т.п. Для охраны окон, дверных проемов и отдельных предметов, таких как статуи, картины и т.п. используются также размещенные по контуру охраняемого предмета или рядом тонкие провода, фольга и т.п.
В качестве периметровых емкостных ЧЭ, могут использоваться, например, разработанные ФГУП «СНПО «Элерон» сигнализационные заграждения (Ярус, Ярус-01, Ярус - АКЛ), или аналогичные по конструкции.
Универсальность
«Ромб-12МП» является универсальным средством обнаружения, которое предназначено для оборудования как помещений, так и периметров. Это достигается наличием двух независимых каналов обнаружения, объединенных выходным реле сигнала тревоги. В каждом канале обнаружения есть свой регулятор чувствительности, обеспечивающий надежное срабатывание «Ромб-12МП» для конкретной конфигурации чувствительного элемента (ЧЭ). Первый канал обнаружения имеет в 10 раз большую чувствительность, чем второй. Для подключения ЧЭ в каждом канале предусмотрены по два входа (Вх1, Вх2 - для «чувствительного» канала и Вх3,Вх4 - для «грубого»). Эти входы являются дифференциальными и образуют плечи измерительного моста. То есть «Ромб-12МП» регистрирует разность изменений емкостей предметов, подключенных, например ко Вх1 и Вх2. Аналогично выполнены Вх3, Вх4. Два канала обнаружения («чувствительный» и «грубый») с независимой регулировкой чувствительности позволяют реализовывать на одном приборе две зоны обнаружения разных размеров (например, широкую и узкую)
Особенности каналов обнаружения
Первый канал («чувствительный») предназначен для регистрации изменений емкости от долей пФ до единиц пФ. К этому каналу можно подключать полоски фольги, проволочные рамки по периметру окна или двери, проволочные шлейфы и т.п., которые образуют объемную зону чувствительности.
Второй канал («грубый») предназначен для работы с большими предметами, такими как периметровые чувствительные элементы , сейфы, защитные или декоративные решетки, электропроводные покрытия стекол и т.п. Чувствительность «грубого» канала лежит в диапазоне от нескольких единиц пФ до десятков пФ.
В обоих каналах обнаружения используется разработанный на предприятии алгоритм выделения емкостных сигналов, защищенный патентом № 2334276, который хорошо себя зарекомендовал в таких разработанных ранее емкостных средства обнаружения, как «Радиан-14» и «Радиан-15МП.
Поэтому «Ромб-12МП» обладает всеми преимуществами указанных изделий и, в частности, может работать с ЧЭ на изоляторах, как с экранирующим электродом, так и без экранирующего электрода.
Отсутствие необходимости балансировки чувствительного элемента
В емкостных средствах обнаружения, разработанных до «Ромб-12МП», существует жесткое ограничение на разность емкостей, подключаемых к дифференциальному входу канала обнаружения. Как правило, допустимая разность между емкостями флангов ЧЭ не должна превышать 5%.
На сопротивления утечек в изоляторах ЧЭ также накладываются жесткие ограничения: они должны составлять для флангов ЧЭ не менее нескольких десятков кОм и разность их проводимостей при этом не должна превышать 5%.
Для устранения этого ограничения в «Ромб-12МП» измерение емкости производится посредством измерительного трансформаторного моста с автоматической балансировкой емкостной и активной составляющей величины разбаланса плеч.
Оцифрованные сигналы обрабатываются микропроцессором, который с учетом величины и формы сигналов проводит балансировку измерительного трансформатора или принимает решение о выдаче сигнала тревоги.
Дистанционный контроль
«Ромб-12МП» формирует сигнал тревоги при подаче сигнала дистанционного контроля (ДК). Сигналом ДК является импульс напряжения от 10 до 30 В, прикладываемый к цепи «ДК+» (контакт 3) относительно цепи «ДК-» (контакт 8) на время не менее 2 с. Ток потребления по цепям ДК не более 10 мА. Цепи ДК гальванически развязаны от других цепей, поэтому допускается заземление любого полюса цепи ДК.
Контроль вскрытия
Кроме цепи выдачи сигнала тревоги в «Ромб-12МП» предусмотрена отдельная, гальванически развязанная от других цепей, цепь контроля вскрытия прибора. Эта цепь контролирует вскрытие двух крышек, которые входят в конструкцию корпуса средства, одна из которых закрывает отсек управления. При вскрытии любой из крышек цепь контроля размыкается. Как правило цепь контроля вскрытия объединяется с цепью сигнала тревоги, но при необходимости она позволяет контролировать сохранность средства при снятом с него питании.
Рабочие частоты
Для устранения влияния соседних участков друг на друга из-за возникновения биений на близких частотах в средстве предусмотрено использование 3-х рабочих частот: «Н», «С» и «В». При соседнем расположении ЧЭ двух средств «Ромб-12МП» переключатели ЧАСТОТА на них должны быть установлены в разные положения, например, в одном средстве – переключатель ЧАСТОТА в положении В, в другом – в положении Н.
Очевидно, что возможность устанавливать рабочую частоту встроенным переключателем позволяет втрое уменьшить количество изделий, закладываемых в ЗИП.
Режим настройки
В режиме НАСТРОЙКА выходное оптоэлектронное реле переходит в тревожное состояние, а светодиодный индикатор горит постоянно. При срабатывании светодиодный индикатор гаснет на время около 8 сек и на время около 4 сек включится прерывистый звуковой сигнал, который при желании можно легко отключить, перебросив соответствующий джампер.
Формирование сигнала тревоги
В режиме РАБОТА светодиодная и звуковая индикация «Ромб-12МП» отключена. При срабатывании, выходное оптоэлектронное реле переходит из дежурного режима в режим срабатывания. Специальная съемная коммуникационная колодка, размещенная в отсеке управления средства, позволяет реализовать срабатывание как на обрыв, так и на замыкание контрольного резистора. Пользователь при необходимости может заменить на съемной колодке контрольный резистор 6.8 кОм на любой другой или даже на контрольную емкость или диод. Длительность сигнала тревоги (3,6 ± 0,4) сек.
Режим «Просмотр причин срабатывания»
Опыт эксплуатации емкостных средств обнаружения (ЕСО) показывает, что причинами ложных срабатываний в подавляющем большинстве случаев являются неисправности в соединительных колодках (незатяжка гаек), в соединительных линиях (нарушения контактов, повреждение изоляции), в ЧЭ (посторонние предметы на ЧЭ, неисправные изоляторы). Например, предположим, что ночью из-за плохого контакта на колодке в шкафу участковом на короткое время несколько раз пропадало электропитание ЕСО. Утром специалист по обслуживанию ТСО узнает о 5 ложных срабатываниях за ночь. Если не знать, где искать причину, то ее поиск может сильно затянуться.
Для облегчения задачи поиска неисправностей, особенно на этапе пуско-наладочных работ, когда контроль за ЕСО еще толком не налажен, в средстве предусмотрен Режим «Просмотр причин срабатывания».
Режим «Просмотр причин срабатывания» позволяет определить причину последнего срабатывания в режиме РАБОТА.
Можно определить следующие причины срабатывания:
• изменение емкости сверх установленного порога по каждому из 4-х входов отдельно;
• чрезмерно низкое сопротивление ЧЭ относительно земли;
• превышение допустимых пределов разбаланса плеч ЧЭ;
• пропадание питания;
• сигнал по цепи дистанционного контроля.
Электромагнитная совместимость
По электромагнитной совместимости средство соответствует требованиям помехоустойчивости при электромагнитных воздействиях 4-й степени жесткости по ГОСТ Р 50746-2000 (ОИТ) и ГОСТ Р50009.
В частности сохраняет работоспособность вблизи ЛЭП -500 (расстояние 25-30 м), допускает работу мобильных телефонов и носимых радиостанций в непосредственной близости от ЧЭ.
В течение года средство испытывалось на 125 м участке, включенном в одно плечо, в непосредственной близости от ЛЭП-500 (фрагмент участка представлен на фото). За время испытаний не было зарегистрировано ни одного ложного срабатывания
Вероятность обнаружения
Вероятность обнаружения по результатам сертификационных испытаний (Сертификат соответствия в системе сертификации оборудования, изделий и технологий для ядерных установок, радиационных источников и пунктов хранения № РОСС RU.0001.01АЭ00.77.10.1423, выдан ОС ТСО МСУЦ ) составила не менее 0.95 при доверительной вероятности 0.9. При этом ни во время испытаний, ни при эксплуатации более 700 изделий пропусков сигналов не зарегистрировано, в том числе при использовании диэлектрической (стеклопластиковой) лестницы и резиновых перчаток.
Наработка на ложное срабатывание
Наработка на ложное срабатывание по результатам государственных испытаний составляет не менее 2000 часов.
Этот же результат подтверждается сертификационными испытаниями «Ромб-12МП» на 250 м участке сигнализационного заграждения, включенного в одно плечо, проводимыми с апреля по декабрь 2011 года на полигоне сертификационного центра МСУЦ в г.Обнинск. Несмотря на обилие неблагоприятных условий (грозы, ливни, шквалистые ветра, параллельно расположенная электрифицированная железная дорога в 100 м), не было зарегистрировано ни одного ложного срабатывания.
Результаты почти годичной эксплуатации «Ромб-12МП» на 30-ти участках в районе г. Сочи (из них 12 находятся в горах на высоте 1700 м) приведены в статье «Две тысячи часов наработки на ложное срабатывание-миф или реальность», опубликованной в 6-м номере журнала «Системы безопасности» за 2011 год. В указанные периоды эксплуатации происходили грозы, ливни с интенсивностью свыше 40 мм/час, ветер с порывами свыше 30 м/сек. Выпадал снег толщиной свыше 2 м. Однако, несмотря на такие сложные климатические условия, не было зарегистрировано ни одного ложного срабатывания «Ромб12-МП». При этом чувствительность емкостного средства обнаружения в соответствии с руководством по эксплуатации устанавливалась на срабатывание при касании емкостного чувствительного элемента ладонью в диэлектрической перчатке и регулярно проверялась, в том числе в зимний период.
Надежность
В средстве используются ЭРИ с высокой степенью интеграции. Это позволило значительно увеличить наработку на отказ. Из почти 700 изделий, выпущенных за последние 3 года не было зафиксировано ни одного отказа.
Однофланговое подключение "РОМБ-12МП"
Традиционные емкостные средства обнаружения требуют, чтобы плечи емкостного ЧЭ имели примерно одинаковые значения емкостей и сопротивлений утечек изоляторов и подключались к дифференциальным входам. Это существенно усложняет работу проектировщиков и приводит к необходимости привязывать местоположения участкового шкафа к центральной опоре. Кроме того приходится принимать специальные меры конструктивного характера, чтобы компенсировать уменьшение сигналов при преодолении ЧЭ в районе центральной опоры. Возможность однофлангового подключения ЧЭ устраняет указанную проблему центральной опоры и позволяет в одном участковом шкафу размещать аппаратуру сразу для двух соседних участков, обеспечивая значительную экономию за счет уменьшения числа участковых шкафов. Однако, возникает вопрос - не ухудшает ли однофланговое включение ЧЭ помехоустойчивость ЕСО. Ведь при двухфланговом дифференциальном включении ЧЭ помехи, одинаково и одновременно воздействующие на обе части ЧЭ, вычитаются. Но на практике такие помехи встречаются достаточно редко. Действительно, в начале дождя намокание изоляторов происходит в соответствии с движением дождевого фронта, который далеко не всегда движется параллельно ЧЭ.
В результате, сначала происходит намокание одного фланга, а потом другого и вычитания помеховых сигналов, если и происходит, то совсем не в той степени, как хотелось бы. То же самое можно сказать о влиянии близко стоящих деревьев, которые качаются на разных флангах тоже не одновременно. Влияние ЛЭП также подавляется далеко не всегда, если только ЛЭП не проходит параллельно ЧЭ. Поэтому в общем случае двухфланговое включение ЧЭ не играет такой большой роли в повышении помехоустойчивости к дестабилизирующим факторам, как принято думать.
Подтверждением приведенных соображений служат результаты испытаний, средства на 250 м участке сигнализационного заграждения, включенного в одно плечо, проводимых с апреля по сентябрь 2011 года на полигоне сертификационного центра МСУЦ в г.Обнинск. Несмотря на обилие неблагоприятных условий (грозы, ливни, шквалистые ветра, параллельно расположенная электрифицированная железная дорога в 100 м), не было зарегистрировано ни одного ложного срабатывания. См. также статью «Две тысячи часов наработки на ложное срабатывание-миф или реальность», опубликованную в 6-м номере журнала «Системы безопасности» за 2011 год.
Достоинства
В отличие от имеющихся на рынке емкостных средств обнаружения:
• Допустимая суммарная емкость ЧЭ, подключаемая к средству, достигает 42 000 пФ, включая до 100 м соединительного кабеля, что обеспечивает возможность подключения до 50 больших сейфов или до 500 м периметрового емкостного ЧЭ.
• Допустимая разность емкостей плеч (флангов) ЧЭ в настоящее время достигает 10 000 пФ, что соответствует 250 м емкостного периметрового ЧЭ. Для изделий выпуска до 2011 года эти цифры составляют соответственно 5000 пФ и 125 м
• Сохраняет работоспособность при падении сопротивления изоляторов ЧЭ относительно «земли» до 300 Ом. Для изделий выпуска до 2011 минимальное сопротивление 1 кОм. Допускает использование в качестве ЧЭ незаземленных решеток на окнах зданий без специальных изоляторов.
• Допускается однофланговое подключение ЧЭ, что позволяет размещать в одном шкафу приборы от двух соседних участков, обеспечивая существенную экономию на участковых шкафах и устраняя известную проблему центральной опоры
Технические характеристики:
• Средство имеет два канала обработки (I канал ВХОД 1, 2 и II канал ВХОД 3, 4) с независимой регулировкой чувствительности по каналам
• БЭ средства имеет три частоты (условно В, С, Н).
• БЭ средства выдает сигнал срабатывания на контакты ВЫХОД 4, 7 соединителя Х1 ВЫХОД БЭ, при установке переключателя РЕЖИМ в положение РАБОТА и начальной установке перемычек на колодке соединителя Х3 в виде скачкообразного изменения (длительностью 3,6±0,4 с) сопротивления от значения 6,8 кОм ± 10% до величины более 200 кОм (все измерения сопротивлений производить только стрелочными приборами с рабочим напряжением не более 30 В).
При открывании любой из крышек корпуса выдается сигнал тревоги в виде размыкания контактов ВСКРЫТИЕ (5, 6) соединителя Х1
• Время готовности средства к работе после включения напряжения питания – не более 15 с.
• Время восстановления дежурного режима после окончания сигнала срабатывания – не более 15 с.
• Средство выдает выходной сигнал срабатывания при подаче сигнала дистанционного контроля (ДК) на контакты 7, 8 соединителя Х3 на время (2,4 ± 0,4) с. Амплитуда сигнала дистанционного контроля по цепям «ДК+», «ДК-» от 10 до 30 В, ток потребления не более 10 мА.
• Средство допускает подключение ЧЭ с суммарной емкостью относительно земли (включая емкость соединительного кабеля) не более 20000 пФ.
• Напряжение питания от 10 до 30 В при напряжении пульсации не более 0,1 В в диапазоне частот от 50 до 400 Гц. Допускается возможность заземления любого полюса источника питания.
• Мощность потребления – не более 1,5 Вт.
• По условиям эксплуатации средство относится к группе 1.10 по ГОСТ РВ 20 39.304-98 исполнение УХЛ (с отклонениями):
- температура окружающего воздуха от минус 55 °С до плюс 70 °С,
- относительная влажность воздуха не более 98% при температуре 35 °С.
• По электромагнитной совместимости прибор соответствует требованиям ГОСТ Р 50009-2000 для 3 степени жесткости
• Назначенный срок службы - 10 лет.
• Габаритные размеры, не более 250×180×122 мм.
• Масса средства, не более 1,3 кг.
Бренд | Элерон |
Вид оборудования | Извещатель |
Длина охранной зоны, м | 500 |
Напряжение питания | 10...30 В |
Потребляемая мощность, макс. | 1.5 Вт |
Потребляемый ток, макс. | 10 мА |
Габариты | 250х180х122 мм |
Вес, кг | 1.3 |
Рабочая температура | от -55°C до +65°C |
Рабочая влажность | не выше 98% без конденсации |
Средний срок службы | Не менее 10 лет |
Гарантия | 4 года |
Страна производства | Россия |
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Заполнение адреса
Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Если Вы хотите узнать об условиях доставки и оплаты, но не желаете о них читать, то Вы можете позвонить любому нашему сотруднику, и он обязательно Вам поможет.
Покупка за безналичный расчет
При оплате за безналичный расчет наш сотрудник свяжется с Вами, чтобы подтвердить заказ и уточнить сроки и адрес доставки. После оформления заказа сотрудник нашей компании вышлет вам счет, по которому необходимо будет произвести оплату.
После оплаты заказа к Вам приедет наш курьер, который доставит ваш заказ.
Самостоятельно забрать заказ из пунктов самовывоза Вы можете после его оплаты по безналичному расчету. Оплата доставки до пунктов выдачи транспортных компаний производится по тарифам выбранной Вами транспортной компании непосредственно в месте получения заказа.
Самовывоз из офиса нашей компании в Зеленограде, так же возможен после предоплаты по безналичному расчету, и предварительной договоренности с менеджером.
Интернет-магазин выполняет доставку любого товара своей собственной Службой доставки.
Стоимость доставки курьером
Стоимость доставки по Москве, Все товары —750 руб., бесплатная доставка от 25000 руб
Стоимость доставки по Московской области рассчитывается для каждого заказа индивидуально и зависит от суммарного веса товаров заказа и удаленности адреса доставки.
Время доставки
Время доставки согласовывается с менеджером Службы доставки, который обязательно свяжется с вами сразу после того, как вы разместите свой заказ.
Доставка в регионы России
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Для осуществления доставки в регионы России мы пользуемся услугами компаний СДЭК, ЖелДорЭкспедиция, Автотрейдинг, Деловые Линии. В таком случае, указанными кампаниями взимается стоимость доставки по их внутренним тарифам с заказчика при получении товара.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.Конфиденциальность ваших регистрационных данных гарантируется.
Доставка выполняется в рабочие дни с 10:00 до 18:00 часов, в субботу и в воскресенье доставки нет. Товары, заказанные вами в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.
Вы также можете указать любое другое удобное время доставки, и покупка будет доставлена в удобное вам время. Иное время доставки, а также время доставки в населенные пункты области определяется по договоренности с клиентом.
Место доставки
Доставка осуществляется по адресу, указанному при оформлении заказа. Если необходимо доставить товар по иному адресу, необходимо сообщить адрес менеджеру Службы доставки, который свяжется с вами непосредственно после оформления заказа на сайте.
Правила
При оформлении покупки на организацию, вам будут переданы счет-фактура, а также накладная, в которой необходимо поставить печать вашей организации.Цена, указанная в переданных вам курьером документах, является окончательной, курьер не обладает правом корректировки цены.Стоимость доставки выделяется в документах на покупку отдельной графой.
Внимание! Просим вас помнить, что все технические параметры и потребительские свойства приобретаемого товара вам следует уточнять у нашего менеджера до момента покупки товара. В обязанности работников Службы доставки не входит осуществление консультаций и комментариев относительно потребительских свойств товара. При необходимости инсталляции приобретаемого в нашем магазине товара вам необходимо сообщить об этом нашему менеджеру.При доставке вам заказанного товара проверяйте комплектность доставленного товара, работоспособность товара, соответствие доставленного товара описанию на нашем сайте, также проверьте товар на наличие механических повреждений. При не заявлении вами при получении товара претензий по поводу механических повреждений, в дальнейшем подобные претензии не рассматриваются. В случае вопросов, пожеланий и претензий обращайтесь к нам по следующим координатам:
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Самовывоз
Забрать товар самостоятельно и абсолютно бесплатно можно только по адресу: Москва, Зеленоград, Панфиловский проспект, дом 10.
Забрать товар самовывозом можно по любому из адресов самовывоза указанных здесь, стоимость доставки до пункта самовывоза рассчитывается для каждого заказа по тарифам транспортных компаний.
Телефон службы доставки: 8 (499) 350 35 28.
Отзывы
Оставить отзыв
Загрузка отзывов...
Статьи
