Устройство защиты УЗЛ-К предназначено для защиты сигнальных цепей и цепей питания аппаратуры приёма и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, коммутационными помехами и др.) в пределах 1а (в) -2 зон молниезащиты (в соответствии с МЭК 1312-1).
Защищаемое оборудование: аналоговые видеокамеры, видеорегистраторы, мониторы, термокожухи для аналоговых уличных видеокамер.
Изделие используется для защиты аппаратуры охранного телевидения, промышленной автоматизации, систем сигнализации, аппаратуры телевидения высокой чёткости, работающей в стандартах АНD, HDCVI и HDTVI и др.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

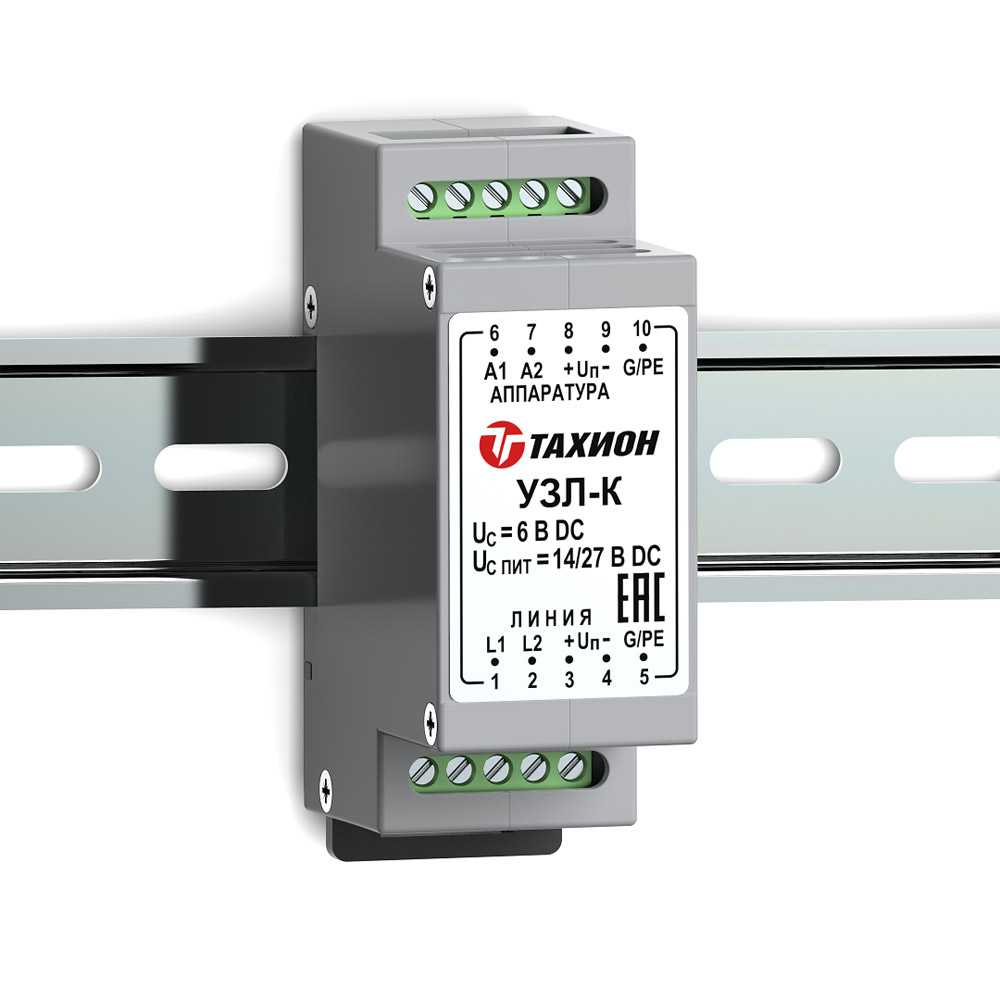

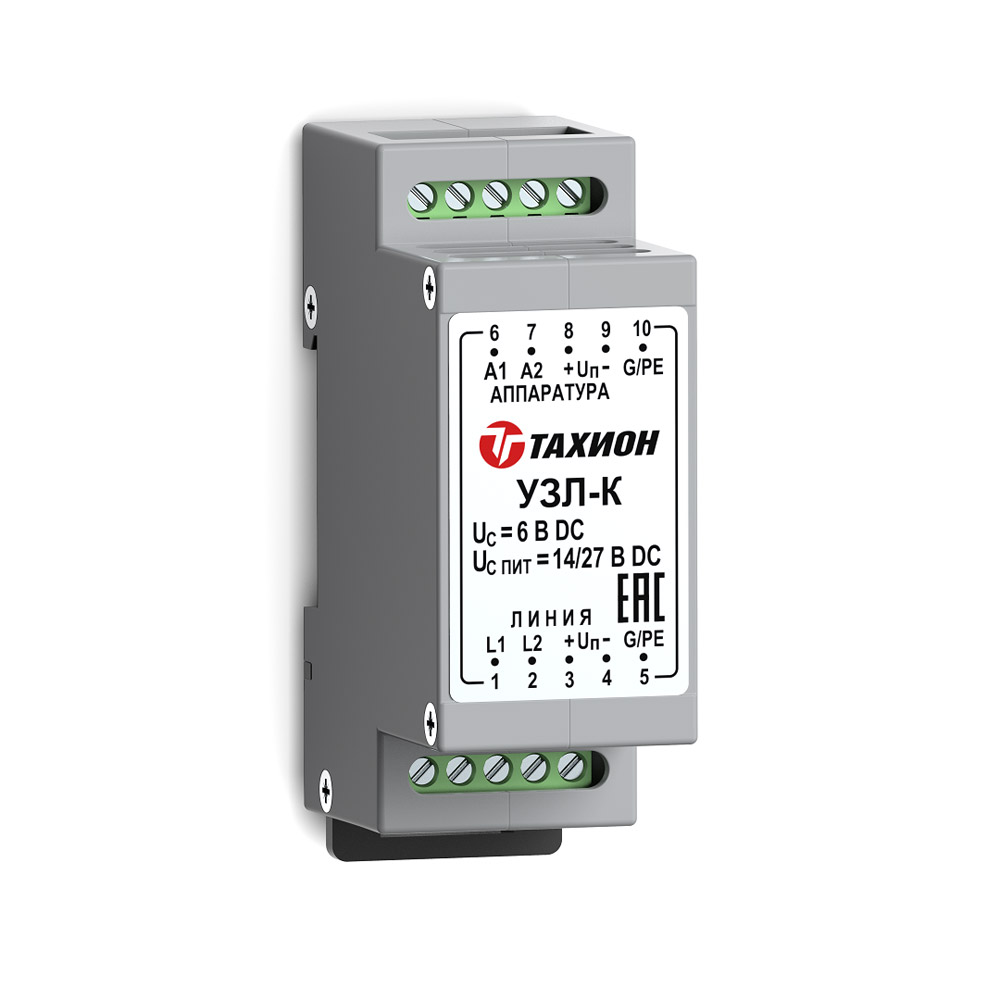

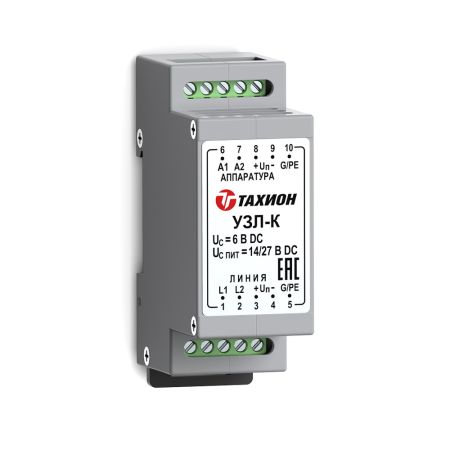

Устройство выпускается в пластмассовом корпусе с креплением на 35мм DIN-рейку.
Степень защиты УЗЛ-К IP20 в соответствии с ГОСТ 14254.
Конструктивно УЗЛ-К в корпусном исполнении для крепления на din-рейку

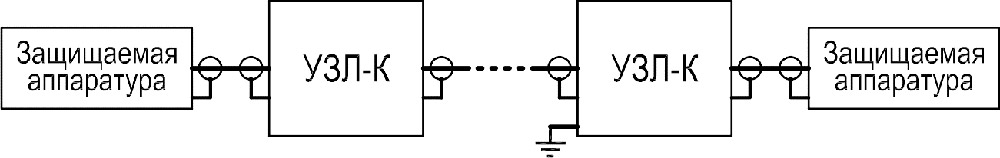

При использовании двух УЗЛ-К (на передающей и приёмной стороне), экран должен быть заземлён только в одной точке и нигде не иметь контакта с металлическими конструкциями. Точка заземления экрана определяется условиями объекта.
Характеристики:
Сигнальной цепи
• Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax): 10 кА
• Номинальное рабочее напряжение: 6 В
• Уровень напряжения защиты при Imax: 15 В
• Вносимое затухание: 0,5 дБ
• Неравномерность АЧХ в диапазоне до 50 МГц, не более: 1 дБ
• Время срабатывания, менее: 30 нсек
• Количество защищаемых пар: 1
Цепи питания
• Номинальное рабочее напряжение: 12/24 В DC
• Напряжение ограничения: 16/28 В
• Максимальный ток: 1,5 А
• Номинальный ток (Iн): 0,5 А
• Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax): 10 кА
• Уровень напряжения защиты при Imax: 30/50 В
• Вносимое сопротивление: 1 Ом
• Потери при Iн: 0,5 В
• Время срабатывания, менее: 30 нсек
• Количество защищаемых пар: 1
• Сечение подключаемых проводов, не более: 2,5 мм2
• Диапазон рабочих температур: -55° С ÷ +85° С

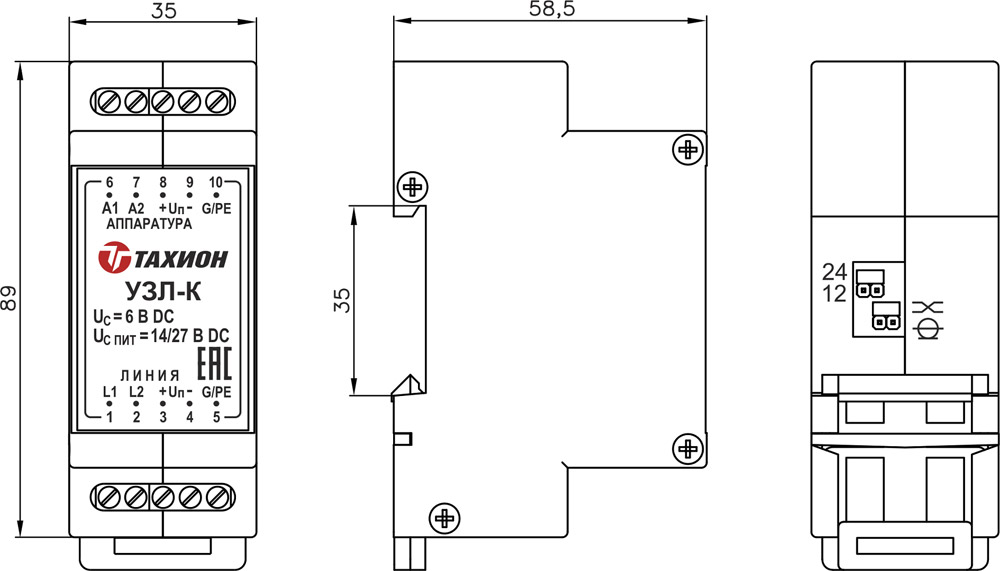

• Габаритные размеры: 38 х 55,5 х 17мм
• Вес в упаковке: 90 г
Бренд | Тахион |
Исполнение | Для помещений |
Количество модулей | 1 |
Тип монтажа | На DIN-рейку |
Напряжение питания | 6 В / 12 В / 24 В |
Скорость срабатывания защиты | 30 нс |
Вес, кг | 0.09 |
Рабочая температура | от -55°C до +85°C |
Гарантия | 3 года |
Страна производства | Россия |
