Устройство защиты УЗЛ-7,5/10кА-12/24В предназначено для защиты сигнальных цепей и цепей питания аппаратуры приёма и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, коммутационными помехами и др.) в пределах 1а (в) -2 зон молниезащиты (в соответствии с МЭК 61312-1).
УЗЛ-7,5/10кА-12/24В используется для защиты аппаратуры охранного телевидения, промышленной автоматизации, систем сигнализации, аппаратуры телевидения высокой чёткости, работающей в стандартах АНD, HDCVI и HDTVI и др.
Защищаемое оборудование: аналоговые видеокамеры, видеорегистраторы, мониторы, термокожухи для аналоговых уличных видеокамер.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

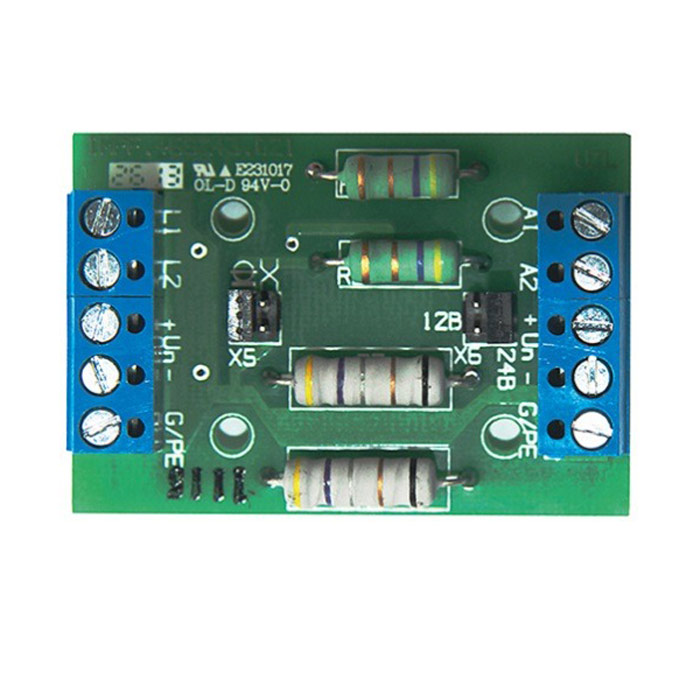

Конструктивно УЗЛ-7,5/10кА-12(24)В выполнено в виде печатной платы, что позволяет размещать его непосредственно в корпусе защищаемого устройства.
Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Характеристики:
Сигнальной цепи
• Номинальное рабочее напряжение, UN: 5 В DC
• Макс. длительное рабочее напряжение, UС: 6 В DC
• Номинальный ток разряда (8/20 мкс), In: 10 кА
• Уровень напряжения защиты при In, Up: 15 В
• Вносимое затухание: 0,5 дБ
• Неравномерность АЧХ в диапазоне до 50 МГц, не более: 1 дБ
• Время срабатывания, менее: 30 нс
• Количество защищаемых пар: 1
Цепи питания
• Номинальное рабочее напряжение, UN: 12/24 В DC
• Макс. длительное рабочее напряжение, UС: 14/27 В DC
• Напряжение ограничения: 16/28 В DC
• Номинальный рабочий ток, IN: 0,5 А
• Максимальный рабочий ток: 1,5 А
• Номинальный ток разряда (8/20 мкс), In: 10 кА
• Уровень напряжения защиты при In, Up: 30/50 В
• Вносимое сопротивление: 1 Ом
• Время срабатывания, менее: 30 нс
• Количество защищаемых пар: 1
• Сечение подключаемых проводов, не более: 2,5 мм2
• Диапазон рабочих температур: -55°С … +85°С

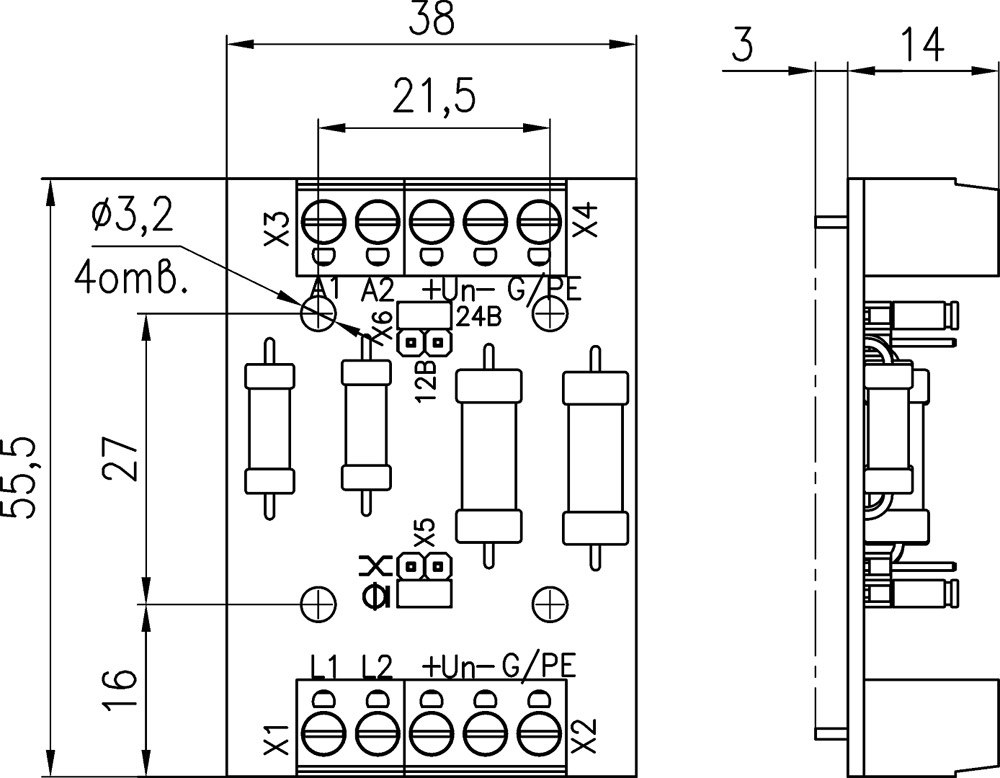

• Габаритные размеры: 38х55,5х17 мм
• Вес в упаковке: 50 г
Бренд | Тахион |
Исполнение | Для помещений |
Уровень напряжения защиты (Uр) | 15 В / 30/50 В |
Максимальное рабочее напряжение (Uc) | 6 В / 14/27 В |
Тип монтажа | На DIN-рейку |
Напряжение питания | 5 В / 12 В / 24 В |
Скорость срабатывания защиты | 30 нс |
Вес, кг | 0.05 |
Рабочая температура | от -55°C до +85°C |
Гарантия | 2 года |
Страна производства | Россия |
