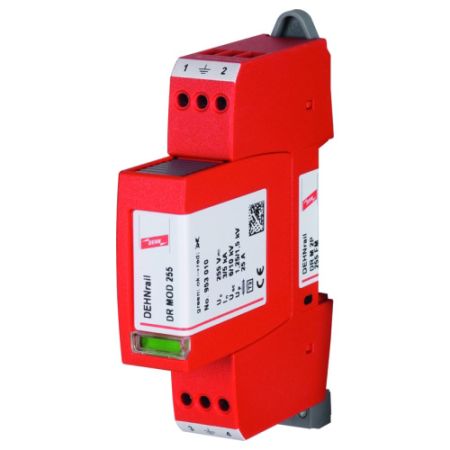

Модульные приборы семейства DEHNrail M сочетают безопасность и простое техническое обслуживание в рамках приборов продуктовой линейки Red/Line. Низкий уровень напряжения защиты и комплексная защита от помех общего типа (синфазных или асимметричных помех) и помех дифференциального типа (противофазных помех) обеспечивают оптимальную защиту оконечных устройств промышленного исполнения. Конструкция приборов с входными и выходными клеммами для последовательного включения и защитные цепи, разработанные для высоких токов нагрузки, полностью соответствуют концепции всего семейства приборов DEHNrail M.
Компактное конструктивное исполнение приборов семейства DEHNrail M включает в себя Y-образное защитное соединение, позволяющее избежать ошибок при монтаже прибора, комбинированную систему контроля состояния прибора и размыкатель.
Механическое кодирование предотвращает любую неправильную установку защитного модуля в базовый элемент электромонтажником или пользователем.
• Двухполюсный ограничитель импульсных перенапряжений, состоящий из базового элемента и сменного защитного модуля
• Высокая пропускная способность благодаря комбинации мощного варистора на основе оксида цинка и искрового промежутка
• Энергетическая координация с другими приборами продуктовой линейки Red/Line
• Визуальная индикация рабочего (зеленый) / аварийного (красный) состояния с помощью флажкового индикатора
• Модульная компактная конструкция в соответствии с DIN 43880
• Простая замена сменных защитных модулей благодаря системе быстрой фиксации
• Приборы испытаны на вибро- и удароустойчивость согласно стандарту EN 60068-2
Система быстрой фиксации приборов семейства DEHNrail M является уникальной для УЗИП. Ни вибрационные нагрузки при транспортировке, ни электромагнитные силы при разрядах не могут повлиять на надёжность этого соединения.
В случае перегрузки защитных элементов, система быстрой фиксации и модульная конструкция прибора позволяют быстро заменить неисправный защитный модуль, даже при максимальных нагрузках.

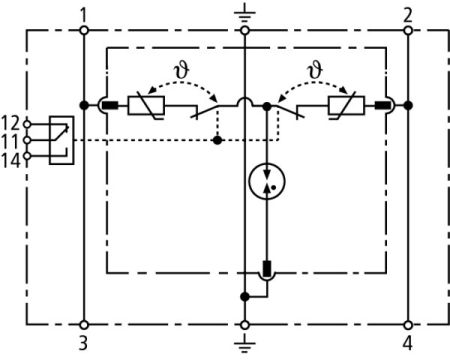

Помимо стандартного визуального индикатора с зелёной и красной маркировками, устройства DEHNrail M … FM оснащены трёхполюсным контактом удаленной сигнализации состояния. С помощью беспотенциального переключающегося контакта возможна передача информации о состоянии УЗИП на удаленный диспетчерский пульт.
Характеристики:
• УЗИП согласно стандартам EN 61643-11 / ГОСТ Р 51992-2011 (IEC 61643-11): Тип 3 / Класс III
• Номинальное напряжение перем. тока (UN): 230 В (50 / 60 Гц)
• Максимальное длительное рабочее напряжение перем. тока (UC): 255 В (50 / 60 Гц)
• Максимальное длительное рабочее напряжение пост. тока (UC): 255 В
• Номинальный переменный ток нагрузки (IL): 25 A
• Номинальный разрядный ток (8/20 мкс) (In): 3 кА
• Полный разрядный ток (8/20 мкс) [L+N-PE] (Itotal): 5 кА
• Комбинированный импульс (UOC): 6 кВ
• Комбинированная волна [L+N-PE] (UOC total): 10 кВ
• Уровень напряжения защиты [L-N] / [L/N-PE] (UP): ≤ 1250 / ≤ 1500 В
• Время срабатывания [L-N] (tA): ≤ 25 нс
• Время срабатывания [L/N-PE] (tA): ≤ 100 нс
• Номинал входного предохранителя, макс.: 25 A gG или B 25 A
• Стойкость к токам короткого замыкания при макс. номинале входного предохранителя 25 A gG (ISCCR): 6 kArms
• Кратковременное перенапряжение [L-N] (UT) – характеристика: 335 В / 5 с – устойчивость
• Кратковременное перенапряжение [L/N-PE] (UT) –характеристика: 440 В / 120 мин.:= – безопасный выход их строя
• Кратковременное перенапряжение [L+N-PE] (UT) – характеристика: 335 В / 120 мин. – устойчивость
• Кратковременное перенапряжение [L-N] (UT) – характеристика: 440 В / 5 с – устойчивость
• Кратковременное перенапряжение [L/N-PE] (UT) – характеристика: 1200 В + UREF / 200 мс – безопасный выход из строя
• Диапазон рабочих температур (TU): -40 °C ... +80 °C
• Индикатор работоспособности / неисправности: зеленый / красный
• Количество портов: 1
• Сечение соединительных проводов (мин.): 0,5 мм2 одножильный жесткий / гибкий
• Сечение соединительных проводов (макс.): 4 мм2 многожильный жесткий / 2,5 мм2 гибкий
• Монтаж на: DIN-рейку шириной 35 мм согласно стандарту EN 60715
• Материал корпуса: термопласт, цвет красный, UL 94 V-0
• Установка: внутри помещения
• Степень защиты: IP 20

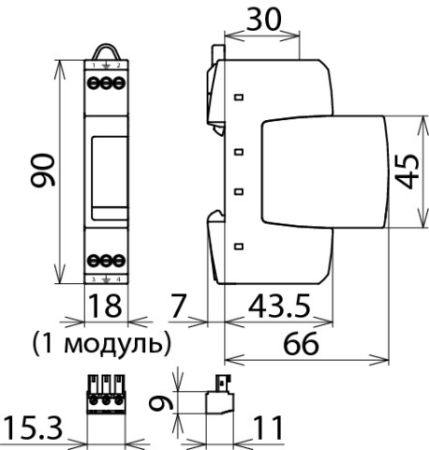

• Монтажные размеры: 1 модуль, DIN 43880
• Разрешения, сертификаты: KEMA, VDE, UL, CSA, ЕАС
• Контакт удаленной сигнализации (FM): переключающийся контакт
• Питание контакта удаленной сигнализации, перем.ток: 250 В / 0,5 А
• Питание контакта удаленной сигнализации, пост.ток: 250 В / 0,1 А; 125 В / 0,2 А; 75 В / 0,5 А
• Сечение подключаемых проводников для клемм FM макс.: 1,5 мм2 одножильный жесткий / гибкий
• Вес: 84 g
• Код ТН ВЭД (Комбинированная номенклатура ЕС): 85363030
• Код GTIN: 4013364108318
Бренд | Dehn+Sohne |
Вид оборудования | Автоматический выключатель |
Класс УЗИП | I, II |
Количество полюсов | 1P+N |
Количество модулей | 2 |
Импульсный ток (макс.) | 25 кА |
Уровень напряжения защиты (Uр) | 1.5 кВ |
Максимальное рабочее напряжение (Uc) | 255 В |
Тип монтажа | На DIN-рейку |
Скорость срабатывания защиты | 100 нс |
Рабочая температура | от -40°С до +80°С |
Рабочая влажность | не выше 80% без конденсации |
Класс защиты (IP) | IP20 |
Страна производства | Германия |
